Descripción del modelo 3D

Piolín, también conocido como Piolín y Piolín, es un canario amarillo de la serie de dibujos animados Looney Tunes y Merrie Melodies de Warner Bros.

El nombre "Piolín" es un juego de palabras, ya que originalmente significaba "cariño", junto con "pío", que es una onomatopeya inglesa para los sonidos de los pájaros. Sus características se basan en el famoso "Junior the Mean Widdle Kid" de Red Skelton. Piolín apareció en 46 dibujos animados durante la edad de oro, realizados entre 1942 y 1962.

Sus frases más características son: "Me he dado cuenta de que he visto un chiquitín" y "¡Me he dado cuenta! Yo vi un tatuaje de mierda".

No se necesitan soportes. Una pieza, la cabeza, se presenta como dos piezas sin soportes y también como una sola pieza si quieres usar los soportes de tu cortadora. Si tienes los colores de filamento adecuados, no es necesario pintar.

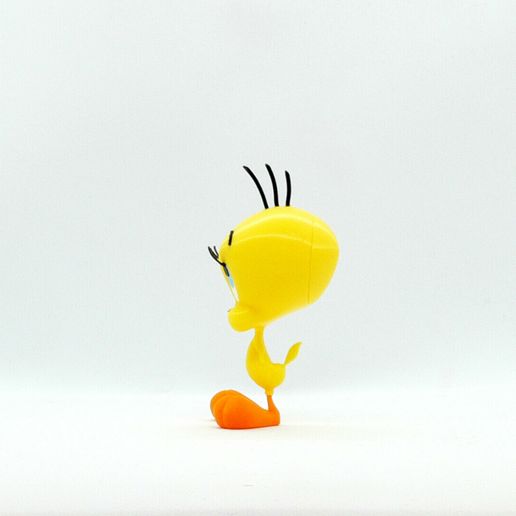

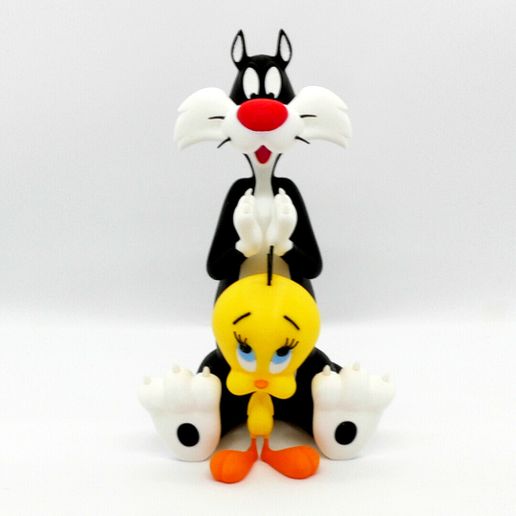

El modelo ensamblado mide 105mm de alto y está en proporción con mi modelo Sylvester.

¡Que lo disfruten!

...........................................................................................................

Instrucciones para la impresión:

Soportes: No

Resolución: .2mm

Relleno: 10%.

Notas:**

Consulte las notas siguientes para obtener algunas instrucciones útiles de impresión y montaje.

...........................................................................................................

Construir el modelo

Colores

Negro: (Paramount3D PLA - Negro)

pelo_delantero

pelo_medio

pelo_trasero

ceja_izquierda

ceja_derecha

pestaña_1_izquierda

pestaña_1_derecha

pestaña_2_izquierda

pestaña_2_derecha

pestaña_3_izquierda

pestaña_3_derecha

ojo_negro_izquierdo

ojo_negro_derecho

..

Amarillo: (Paramount3D PLA - Simpson Yellow)

cuerpo

cabeza_frente

cabeza_trasera

head_onepiece (pieza opcional para imprimir el cabezal sin costura utilizando los soportes del slicer)

..

Naranja: (Paramount3D PLA - McLaren Orange)

pie_izquierdo

pie_derecho

pico

..

Blanco: (Obertura PLA - Blanco)

ojo_blanco_izquierdo

ojo_blanco_derecho

..

Azul claro: (Soulutech PLA - Aqua Blue)

ojo_azul_izquierdo

ojo_azul_derecho

..

Cualquier color (pieza oculta)

cabeza_pin

...........................................................................................................

Consejos de impresión y montaje

Consejos de impresión

1 - No se necesitan soportes.

2 - Hay algunas piezas que pueden necesitar rebordes o balsas, usa tu criterio. A la hora de configurar mis impresiones prefiero ser conservador, sobre todo porque la base de muchas piezas queda oculta al insertarse en otra pieza. Para las piezas más pequeñas, una buena primera capa es útil.

*Utilicé rebordes en:

cuerpo

3 - Si puedes imprimir todas las piezas negras pequeñas sin borde se verán y encajarán mejor. Una simple adherencia de la cama limpia es todo lo que se requiere.

4- El modelo se sostiene por sí mismo utilizando los parámetros de impresión señalados anteriormente. Si se utiliza un mayor relleno en el cabezal, el modelo puede llegar a ser pesado en la parte superior. Use su discreción para diferentes parámetros de impresión. Yo sugeriría rellenos más altos para todas las partes, excepto para la cabeza, que debe hacerse en el relleno más bajo.

5 - La cabeza se divide en dos partes para imprimir limpiamente sin soportes, pero produce una costura en el modelo terminado. TambiÈn se proporciona una pieza de cabeza
nica si se desea utilizar soportes para la rebanadora.

6 - Varias de las piezas izquierda/derecha se parecen bastante, pero en realidad son diferentes.

..

Consejos de montaje:

1 -Tómate tu tiempo para pegar el modelo y disfruta del proceso. Las pestañas pueden ser complicadas.

2 - Utilicé el pegamento adhesivo E6000 para armar este modelo. El pegamento pegajoso permite más tiempo para colocar las piezas que un superglue de secado rápido. Yo tengo "dedos gordos" y una mano temblorosa, por lo que el pegamento pegajoso funciona mejor para mí, especialmente con piezas pequeñas. Sólo recuerda dejar suficiente tiempo para que el pegamento se fije antes de combinar demasiadas piezas.

3 - Consulta atentamente el diagrama para conocer el orden de las pestañas. La pestaña más externa, la 3, tiene una base más angular que las demás. Todas las partes inferiores de las pestañas deben encajar de forma plana en la superficie superior interna de la ranura en la parte superior del agujero del ojo. Todas las ligeras extensiones inferiores de cada pestaña apuntan hacia fuera del centro.

4 - ** importante **, los ojos y las pestañas son esenciales para el carácter de los modelos. Sin embargo, las pestañas pueden ser difíciles de alinear correctamente. He utilizado específicamente mi pegamento pegajoso para el área de los ojos. Hay una muesca en la parte superior del agujero del ojo para las pestañas. Puse el pegamento pegajoso allí primero y coloqué cada pestaña con un palillo para posicionarlas. Deberían permanecer en su sitio mientras el pegamento sigue siendo pegajoso (o esperar hasta que el pegamento esté completamente fijado). Los eye_whites pueden ser insertados y luego los eye blues. Los eye_blacks deben entonces ser presionados firmemente en su posición mientras se asegura que las pestañas se mantienen en su posición. Personalmente pude hacer el ojo izquierdo de una sola vez pero necesité rehacer el ojo derecho varias veces antes de que las pestañas se asentaran bien.

5 - La inserción del pie a la pierna es redonda, por lo tanto, simplemente gire cada pie para que apunte como quiera.

6 - Este es un modelo pequeño a propósito para estar en proporción con Sylvester, así que me disculpo de antemano por las partes pequeñas.

7 - Consulte los diagramas de montaje en la sección de fotos, así como las fotos subidas para armar el modelo. El modelo está pensado para ser pegado.

No dude en hacer preguntas, la retroalimentación es esencial para hacer mejores modelos.

  • Formato de archivo 3D: STL
  • Fecha de publicación: 2021/04/05 21:05

Licencia

CC BY NC SA

Palabras-clave

Creador

Retired software engineer, learning CAD design and 3D printing. When creating models, I strive for support free designs and fun creations.
