Estuches de microengranajes: para tarjetas micro SD y otros objetos diminutos

?
Calidad de creación: 4,9/5 (5 votos)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.

Descripción del modelo 3D

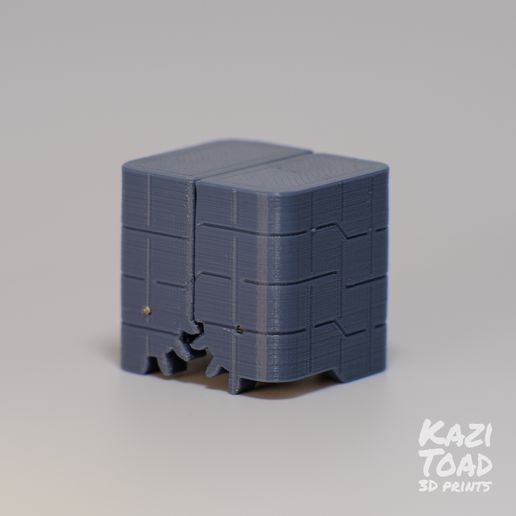

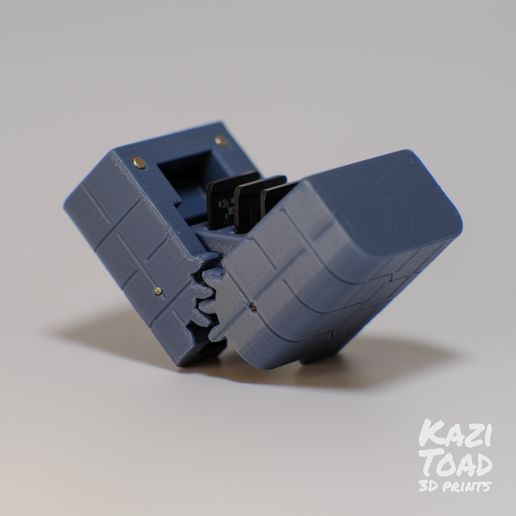

He estado jugando con algunos diseños de cajas de engranajes que son algo prácticos y muy divertidos de manipular. El diseño de tres piezas cuenta con un mecanismo de bisagra de engranaje que mantiene las piezas moviéndose suavemente al unísono.

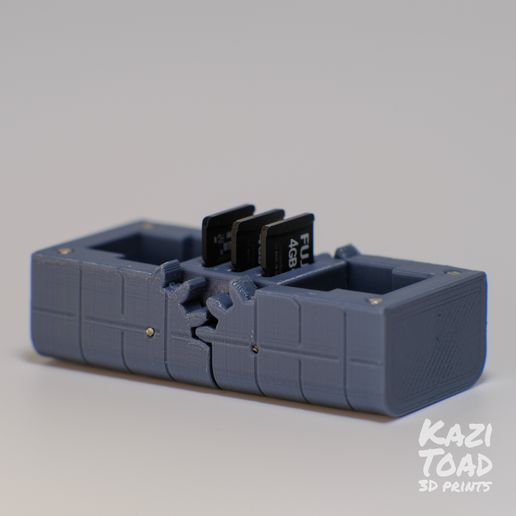

Incorporan un cierre magnético que mantiene el contenido seguro. La versión para tarjetas micro SD tiene capacidad para tres tarjetas y la otra versión tiene un volumen de ~13 x 13 x 15 mm.

Todas las piezas se pueden imprimir directamente en la placa de construcción y no necesitan soporte.

Los elementos necesarios para el montaje son:

(Cant. 2) Clavos (o alambre) de 1 x 25 mm utilizados para los pasadores de las bisagras

(Cant. 4) 2 imanes de 5 mm utilizados para el cierre

He hecho un caso similar para los juegos de Nintendo Switch aquí:

https://cults3d.com/es/modelo-3d/juegos/geared-switch-case-with-logo


Parámetros de impresión 3D

Para obtener los mejores resultados, utilice una altura de capa lo más fina posible (0,15 mm o menos).

No es necesario ningún soporte adicional para imprimir, pero asegúrese de orientar las piezas sobre sus lados planos (como se muestra).

Para un caso imprima dos "exteriores" y una "base", para cada una de las piezas "exteriores" hay opciones "w_tabs", donde añadí pequeñas pestañas de soporte bajo los engranajes que sobresalen. Si imprimes con las pestañas tendrás que cortarlas antes del montaje.

Que lo disfrutes :)

Información sobre el 3D archive

  • Formato de diseño 3D: STL Detalles del fichero Cerrar
    • microcase_SD_base_KaziToad.stl
    • microcase_SD_outer_KaziToad.stl
    • microcase_SD_outer_w_tabs_KaziToad.stl
    • microcase_base_KaziToad.stl
    • microcase_outer_KaziToad.stl
    • microcase_outer_w_tabs_KaziToad.stl

    Más sobre los formatos

  • Fecha de publicación: 2020-12-28 13:00

Copyright

©

Palabras-clave

Creador

I have a passion for designing things on the border between fun and functional.

All of my designs are for personal use only. If you would like a commercial license to sell prints made from my designs join me on Patreon: https://www.patreon.com/kazitoad

Feel free to email me for inquiries and follow me on Instagram for more pictures.
