Редуктор двигателя Редукция 1:6,5

Следите за нами на Cults3d и на Youtube, чтобы получать уведомления о новых загрузках!
Первые загрузки каждого нового обновления бесплатны.

Как собрать редуктор: https://youtu.be/W3gJ8Fz_9Tw

Надеюсь увидеть много ваших поделок!

Это редуктор для различных двигателей. Я создал редуктор, чтобы проверить, насколько долговечны 3D-печатные шестерни. Так что этот тест является частью более крупного проекта, над которым я работаю. Возможно, кому-то этот проект окажется полезным. Его легко печатать и собирать, и редуктор работает очень хорошо.
Редуктор имеет редукцию около 1:6,5. Это дает вам более высокий крутящий момент

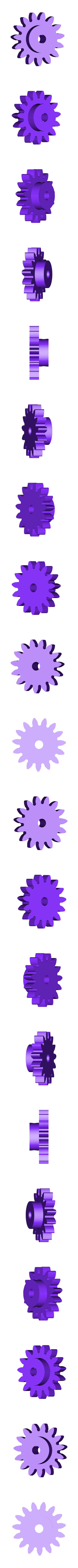

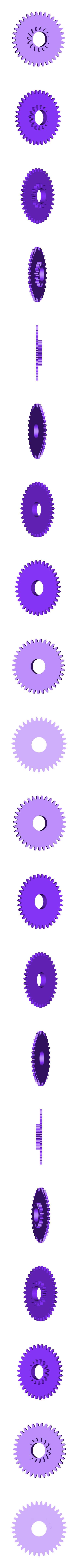

- 1. ступень передачи от 15 до 35 зубцов --> отношение 2.33

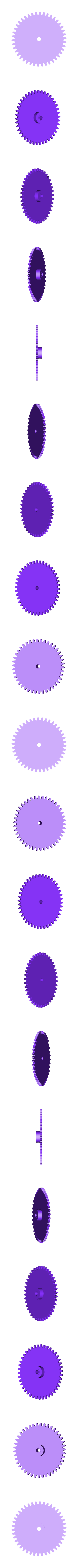

- 2. ступень передачи от 15 до 42 зубцов --> отношение 2.80

==> ==> Вы можете использовать его с DC или бесщеточными двигателями с диагональю крепления 19 мм или 16 мм или вы можете добавить другие отверстия.

Детали:

• 1x мотор
• 2x винт M3 или M2 потайной для мотора
• 2x винт M3x10mm потайной для корпуса
• 1x винт M2x6mm винт
• 2x винт M2 для крепления шестеренок
• 1x винт M3x10mm или 3mm оси
• 2x подшипник 623zz 3x10x4mm
• 1x подшипник MR63zz 3x6x2.5mm

Я надеюсь увидеть много ваших Makes!

discover my other jtronics designs on cults3d

Website: http://www.jtronics.de/
Instagram: https://www.instagram.com/jtronics.de/
Twitter: Twitter: https://twitter.com/jtronics2
youtube: https://www.youtube.com/jtronicsTV
Facebook: https://www.facebook.com/jtronics.de/
Cults3d: https://cults3d.com/en/users/jtronics

шестерни слоя: 0.15mm
слой корпуса: 0,20 мм
