Respirador Proteo

?
Calidad de creación: 5,0/5 (4 votos)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.
  • 4,7k vista
  • 23 me gusta
  • 518 descargas

Descripción del modelo 3D

Respirador Proteo

Diseñado para la comodidad y facilidad de uso

Esto no reemplaza una máscara de grado médico aprobada

El objetivo de esto era diseñar una máscara que fuera fácil de usar, cómoda y que creara el menor desperdicio posible. La única cosa que debería necesitar reemplazar es el filtro, que puede ser creado a partir de suministros domésticos comunes (ver más abajo).

Tamaño (Alto-Ancho)

Por favor, imprima el "Face_Size_Tester" y use la imagen suministrada arriba para medir su cara para la máscara apropiada. Esto es para asegurar el mejor sellado posible.

lo más probable es que necesites pegar tela o espuma dentro de la máscara para sellarla correctamente, imprimir el tamaño adecuado para tu cara es muy importante como primer paso.

Los números de tamaño son "altura/anchura ".

La altura se mide desde la parte inferior de la barbilla hasta la mitad de la nariz.

El ancho se basa en la distancia entre los huesos de las mejillas.

La herramienta suministrada hará esto mucho más fácil.

Materiales

El PETG es probablemente el mejor material y es generalmente el más seguro para usar contra la piel. El ABS es difícil de imprimir, pero también se considera seguro. Usted es el juez de esto y hay recursos en línea para encontrar el mejor material para usted.

Impresión

Para asegurarse de que los filtros se enroscan correctamente, debe asegurarse de que su impresora pueda imprimir las uniones de tornillos. Lo que sugiero es imprimir un portafiltros y el Test_Vertical-Thread-Print para ver si su expansión horizontal/compensación de oxigeno en su cortadora está configurada correctamente. Si las uniones de tornillo están demasiado apretadas o no se atornillan, entonces usted tendrá que ajustar su configuración y el multiplicador de extrusión para obtener un ajuste adecuado.

*Asegúrate de que la altura de la capa esté ajustada alrededor de 0,2 o menos para que la máscara se imprima sin posibles agujeros. Tú eres el juez de esto y eres el que mejor conoce tu impresora.

Todo puede ser impreso sin soportes. Diseñé esto para que sea fácil de imprimir y también para que quepa en casi cualquier impresora común.

Correas

Puedes usar lo que quieras, pero mi sugerencia es usar elásticos de pelo comunes atados a una cuerda. De esta manera las correas se ajustarán y permanecerán ajustadas para asegurar que la máscara mantenga su sello alrededor de tu cara.

Plug

Si quieres usar sólo un lado y tapar el otro, puedes imprimir el tapón y pegarlo en el agujero de la máscara. O imprimir un Portafiltros y la Tapa Sólida para el mismo efecto sin pegamento.

Partes para imprimir

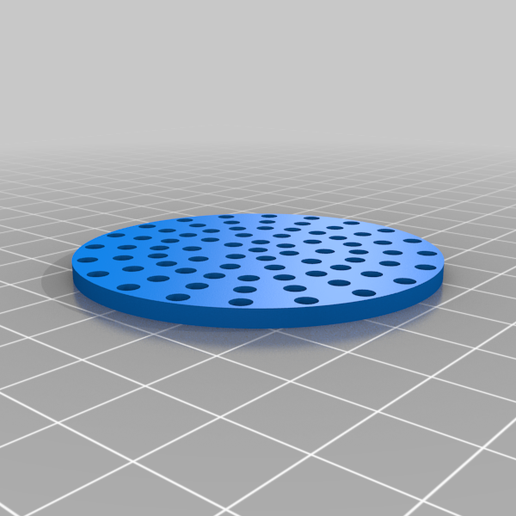

Máscara, Portafiltros (comience con el de 10mm), Espaciador del Filtro (comience con el de 1.5), Tapa del Filtro (su elección).

¡Eso es todo y es muy fácil!

Filtro

Esta es la parte más importante y algo que tendrás que ajustar y cambiar a tu gusto.

Es importante que puedas respirar con facilidad, por lo que el filtro que uses/crees necesitará una cierta facilidad de flujo de aire.

El tamaño es perfecto para las almohadillas de algodón (imagen superior). Encuentro que uno es suficiente en mi prueba inicial pero mi suposición es que no todas las almohadillas son iguales. Puedes añadir más o sólo probar con una para empezar.

Cortar la tela a medida también es una gran opción. La tela que tiene un hilo apretado probablemente funcionará mejor que la tela de hilo suelto.

Si encuentras algo que funciona muy bien por favor compártelo

TAG #ProteusRespirador en línea

otras etiquetas: @protean_man (twitter), @the_protean_man (instagram), #proteanman

Si esta máscara funciona para ti, por favor haz más para los demás

Mándame un mensaje si algo no está funcionando o si hay que hacer ajustes

Crearé algunos videos pronto para ayudar con el montaje

  • Formato de archivo 3D: STL
  • Última actualización: 2020/05/04 20:05
  • Fecha de publicación: 2020/04/10 14:40
