AIRSOFT CARGADOR ELÉCTRICO DE VELOCIDAD - Paquete de actualización a la VERSIÓN AVANZADA

IMG_20240323_150408.jpg AIRSOFT CARGADOR ELÉCTRICO DE VELOCIDAD - Paquete de actualización a la VERSIÓN AVANZADA
IMG_20240323_150359.jpg AIRSOFT CARGADOR ELÉCTRICO DE VELOCIDAD - Paquete de actualización a la VERSIÓN AVANZADA
Assembled-electronicly-example-3.jpg AIRSOFT CARGADOR ELÉCTRICO DE VELOCIDAD - Paquete de actualización a la VERSIÓN AVANZADA
Overview-Upgraded.png AIRSOFT CARGADOR ELÉCTRICO DE VELOCIDAD - Paquete de actualización a la VERSIÓN AVANZADA
Rotary Wheel.stl AIRSOFT CARGADOR ELÉCTRICO DE VELOCIDAD - Paquete de actualización a la VERSIÓN AVANZADA
ScreenHolder.stl AIRSOFT CARGADOR ELÉCTRICO DE VELOCIDAD - Paquete de actualización a la VERSIÓN AVANZADA
SensorModule Holder.stl AIRSOFT CARGADOR ELÉCTRICO DE VELOCIDAD - Paquete de actualización a la VERSIÓN AVANZADA
Arduino Nano Every and WAGO mouting plate.stl AIRSOFT CARGADOR ELÉCTRICO DE VELOCIDAD - Paquete de actualización a la VERSIÓN AVANZADA
Counting wheel A16.stl AIRSOFT CARGADOR ELÉCTRICO DE VELOCIDAD - Paquete de actualización a la VERSIÓN AVANZADA
Counting wheel A16 v2 Easy print.stl AIRSOFT CARGADOR ELÉCTRICO DE VELOCIDAD - Paquete de actualización a la VERSIÓN AVANZADA

🔫 Los modelos 3D de pistolas o armas son objetos ficticios o juguetes y no tienen ninguna funcionalidad real como armas. Están destinados únicamente a fines de entretenimiento o decorativos. Para cualquier diseño contrario a nuestros T&Cs, por favor report.

Publicidad
Hacer una oferta
Compartir
Añadir a
Make
?
Calidad de creación: 5/5 (6 votos)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.
Licencia
Usos
Formato de diseño 3D
9 archivos (PDF, STL, y ZIP) Cerrar
  • Arduino Nano Every and WAGO mouting plate.stl
  • Beta files, advanced version.zip
    • Beta Manual - 60kg_35kg motor and new design.pdf
    • Loader House Part A - New Design.stl
    • Loader House Part B - New Design (Insert version).stl
    • Main Body 35kg new design (insert version).stl
    • Main Body 60kg version (insert version).stl
    • Motor Holder 60KG P1 (insert version).stl
    • Ramp - 60KG motor.stl
    • Split Main Body Part 1 35kg new design (insert version).stl
    • Split Main Body Part 2 60KG motor (insert version).stl
    • Counting Wheels/Counting wheel A14 New design.stl
    • Counting Wheels/Counting wheel A15 New design.stl
    • Counting Wheels/Counting wheel A16 New design.stl
    • Feeding Wheels/Feeding wheel A14 35KG new version.stl
    • Feeding Wheels/Feeding wheel A14 35KG Support needed.stl
    • Feeding Wheels/Feeding wheel A14 60KG No support version.stl
    • Feeding Wheels/Feeding wheel A14 60KG support needed.stl
    • Feeding Wheels/Feeding wheel A15 35KG No support.stl
    • Feeding Wheels/Feeding wheel A15 35KG Support Needed.stl
    • Feeding Wheels/Feeding wheel A15 60KG No support.stl
    • Feeding Wheels/Feeding wheel A15 60KG support needed.stl
    • Feeding Wheels/Feeding wheel A16 35KG No support.stl
    • Feeding Wheels/Feeding wheel A16 35KG Support Needed.stl
    • Feeding Wheels/Feeding wheel A16 60KG No support version.stl
    • Feeding Wheels/Feeding wheel A16 60KG support needed.stl
    • No inserst version/Loader House Part B - wider hole - Non insert.stl
    • No inserst version/Main Body 35kg new design - non inserts.stl
    • No inserst version/Main Body 60kg version no inserts.stl
    • No inserst version/Split Main Body Part 1 35kg new version - Non inserts.stl
    • No inserst version/Split Main Body Part 2 New design No inserts.stl
  • Counting wheel A16 v2 Easy print.stl
  • Counting wheel A16.stl
  • Electrical speed loader manual Advanced Version.pdf
  • Rotary Wheel.stl
  • ScreenHolder.stl
  • SensorModule Holder.stl
  • a_BBCounter_2024_03_23.zip
    • a_BBCounter_2024_03_23.ino
    • b_Displays.ino
    • c_RotaryEncoder.ino

Más sobre los formatos
Última actualización
Fecha de publicación
Número de diseño 1875409
FishyAirsoftCreations

FishyAirsoftCreations

¿Tienes algún defecto en este diseño? Advertir de una problema.

Info del modelo 3D

Descripción del modelo 3D

¡Hola!

Este es otro cargador eléctrico de velocidad para Airsoft.

Este es el paquete de actualización para convertir la versión básica en una versión avanzada.

Cuenta los BBs cargados y tienen mejores formas de controlar cómo se carga.

Todas las partes en la versión básica siguen siendo necesarios. Puedes descargarlas aquí: https://cults3d.com/es/modelo-3d/juegos/airsoft-electric-speed-loader-basic-version

Este paquete sólo incluye las partes necesarias para la actualización.

Carga alrededor de 9-10 BBs por segundo. Así que cargar un cargador completo es realmente rápido.

La versión avanzada cuenta los BBs que se cargan y se puede establecer una cantidad que desea cargar.

Funciona muy bien. El motor es tan fuerte que empuja el cargador hacia arriba cuando está lleno.

Hay un manual incluido para el montaje. Las piezas necesarias también se enumeran en allí junto con el diagrama de cableado.

Inserto roscado dimensión son:

M3, 5.7x4.6mm

M4, 8.1x6.3mm

Es necesario saber soldar.

Acorta un cañón interior de airsoft de repuesto.

Carga un programa en un arduino.

Registro de cambios:

2024-03-25: Actualizadas las medidas del contenedor de la caja metálica en el manual junto con un enlace al que conseguí.

2024-03-27:

Añadida una sección en la parte de arduino del manual, sobre la instalación de librerías.

También añadida una rueda contadora v2, que es más fácil de imprimir.

2024-03-28:

Añadida algo más de información sobre arduinos y una nueva sección con ejemplos de cómo se conectan y colocan los cables eléctricos en la impresión 3D.

2024-04-21:

Añadidas ruedas de alimentación más fuertes con su coincidencia de rueda contadora. Para aquellos que puedan necesitarlas.

2024-05-15:

Añadidos archivos BETA para la versión con motor de 60kg y nuevo diseño para el motor de 35kg. LEER EL PDF AÑADIDO

2024-05-23:

Actualizado Manual Principal y algunos nombres de archivos en el archivo Beta.

También añadido un adaptador de mag P90 para el cargador y un reemplazo de cañón interior impreso en 3D. Las nuevas piezas est-n disponibles en la descarga de la versiÛn Basic.

Parámetros de impresión 3D

Impresora FDM

He utilizado PETG

4 paredes

6 capas inferior y superior

15% de relleno

Soporte arbóreo/orgánico cuando sea necesario.

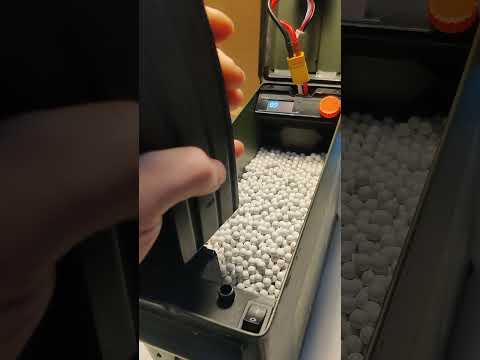

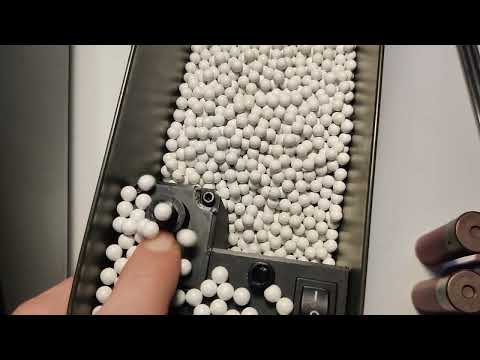

https://youtu.be/M_BAmOPXM6I

https://youtube.com/shorts/YeNs2fiRsn8?feature=share

https://youtu.be/4_uncRoSVTg

https://youtu.be/hB1NiZaXhwU

https://youtu.be/2t03fVQ8Z9o

https://youtube.com/shorts/Rgk_UeCeLaQ?feature=share
