Cajones de la impresora para la mesa Lack de Ikea

?
Calidad de creación: 4,9/5 (9 votos)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.
  • 👁 5,7k vista
  • 31 me gusta
  • 271 descargas

Descripción del modelo 3D

Cajones para impresoras para la mesa Lack de Ikea

INTRODUCCIÓN

Este juego de cajones fue diseñado originalmente para una mesa Lack de Ikea, aunque podrían encajar bajo cualquier mesa con un hueco de al menos 450 mm.

VERSIONES

He subido un total de seis versiones atendiendo a todas las sugerencias que he recibido de la comunidad, cinco con las ranuras para las chapas de acero, y una sexta sin ellas:

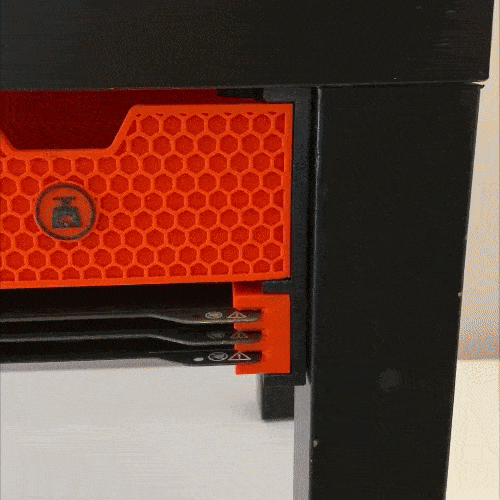

Vista previa de los cajones de la impresora

  • V1. Prusa Mini: La primera versión está diseñada para una prusa Mini / Mini+, y todas las piezas están diseñadas para adaptarse a su cama de impresión.

  • V2. Prusa Mini +Placas: La segunda también está diseñada para la Prusa Mini / Mini+, pero en esta caben algunas placas extra, hasta un total de seis.

  • V3. Prusa MK3 & MK2.5: La tercera está diseñada para una Prusa MK2.5 / MK2.5S / MK3 / MK3S / MK3S+ y de nuevo, todas las piezas están diseñadas para adaptarse a su cama de impresión.

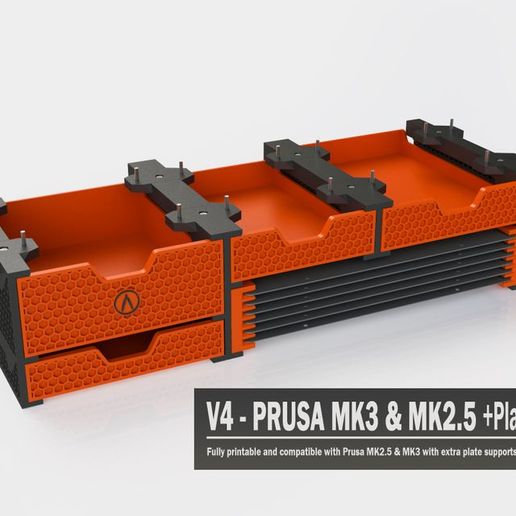

  • V4. Prusa MK3 & MK2.5: La cuarta también está diseñada para la Prusa MK2.5 / MK2.5S / MK3 / MK3S / MK3S+ , pero en esta caben algunas placas extra, hasta un total de seis.

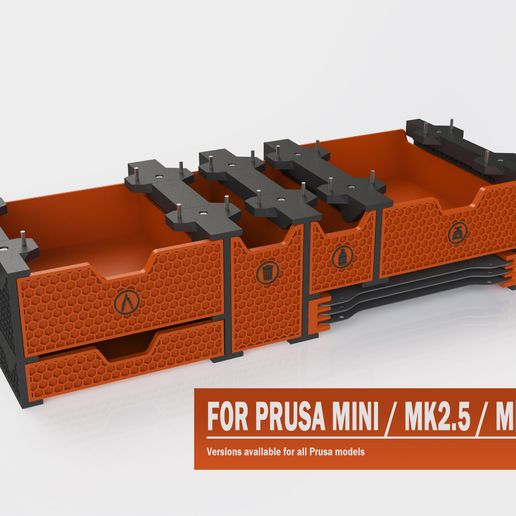

  • V5. Prusa Mini & MK3 & MK2.5: La quinta está diseñada para todas las impresoras Prusa, y en ella caben hasta un total de seis camas de impresión, tanto de la mini como de la MK. Se ha diseñado de forma que en cada ranura caben las dos hojas, por lo que viene muy polivalente.

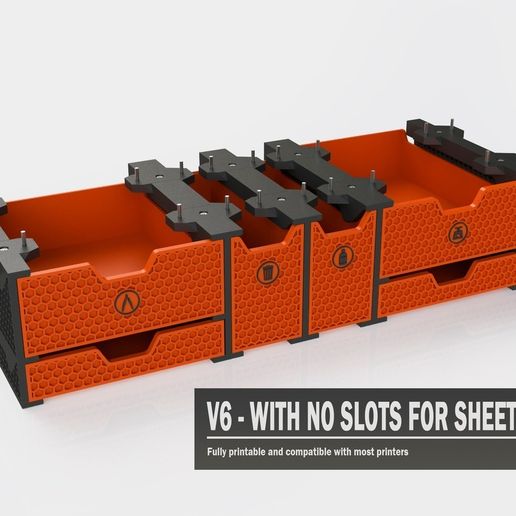

  • V6. Sin ranuras para hojas: El sexto est- diseÒado para cualquier impresora y viene sin ranuras para las camas de impresiÛn.

LISTA DE PIEZAS

Para facilitar qué piezas imprimir en función del modelo que busques, he creado una lista de piezas incluida en las instrucciones donde incluso puedes marcar las piezas que ya has impreso.

CARACTERÍSTICAS

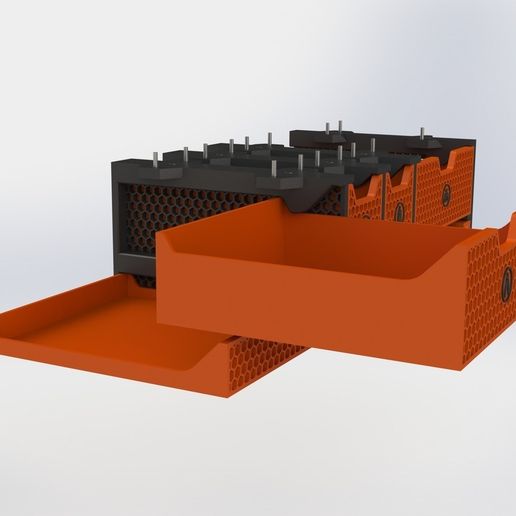

Los cajones han sido diseñados para que no se caigan al tirar de ellos y así poder utilizarlos con seguridad sin preocuparse de que se caigan tus cosas.

La única excepción es el cajón de la papelera, que ha sido diseñado de forma que pueda sacarse fácilmente para que puedas barrer tus residuos en él y también para que puedas vaciarlo más fácilmente.

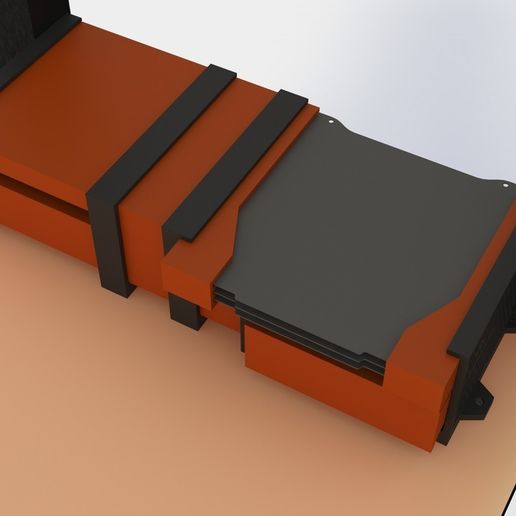

Además de esto, los soportes de la cama de impresión doble de la V5 están diseñados de manera que ambas hojas de impresión (las de Mini y las de MK) caben en todas las ranuras, ya que hay ranuras dobles para cada cama de impresión.

PERSONALIZACIÓN

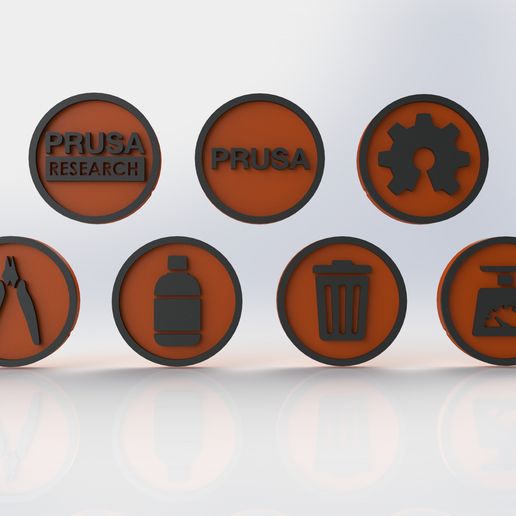

Como quería que los cajones fueran totalmente personalizables, hice los rótulos de la parte delantera desmontables, para que puedas sacarlos y cambiarlos fácilmente. Si querías que diseñara tus propios rótulos, no dudes en ponerte en contacto conmigo.

Además, recientemente también he subido unos insertos hexagonales para que puedas hacer tus cajones aún más únicos, gracias a una idea de Omega MiniProject

**MONTAJE

Se adjunta un archivo pdf con las instrucciones de montaje y una plantilla para marcar los agujeros, pero también se puede ver a continuación un vídeo con el procedimiento de montaje:

Renderización del montaje de los cajones de la impresora para la mesa Lack de Ikea

Además, se puede ver un vídeo completo del montaje justo debajo:

Instrucciones de montaje de los cajones de la impresora para la mesa Lack de Ikea

De todas formas, si tuvieras alguna pregunta no dudes en contactar conmigo a través de Cults3d o DM en Instagram, donde encontrarás este y otros diseños chulos y donde puedes seguirme para estar al día:

Perfil de SolidWorksMaker en Instagram

O en Impresoras Prusa buscando a SolidWorksMaker:

Perfil de SolidWorksMaker en Prusa Printers

Sígueme para estar al día y si te gusta esta impresión, te agradecería mucho que subieras tu make para que todo el mundo pueda ver el buen montaje que tienes con estos cajones.


Parámetros de impresión 3D

-

Información sobre el 3D archive

  • Formato de diseño 3D: 3MF, GCODE, PDF, SLDPRT, y STL Detalles del fichero Cerrar
    • Cajon 1_0.1mm_PETG_MINI_22h53m.gcode
    • Cajon 2_0.1mm_PETG_MINI_12h4m.gcode
    • Cajon 3_0.1mm_PETG_MINI_22h26m.gcode
    • Cajon 4_0.1mm_PETG_MINI_12h38m.gcode
    • Cajon 5A_0.1mm_PETG_MINI_11h11m.gcode
    • Cajon 5B_0.1mm_PETG_MINI_15h15m.gcode
    • Drawer 1 Hexagons.3MF
    • Drawer 1.3MF
    • Drawer 10 Hexagons.3MF
    • Drawer 10.3MF
    • Drawer 10A.3MF
    • Drawer 10B.3MF
    • Drawer 11 Hexagons.3MF
    • Drawer 11.3MF
    • Drawer 2 Hexagons.3MF
    • Drawer 2.3MF
    • Drawer 3 Hexagons.3MF
    • Drawer 3.3MF
    • Drawer 4 Hexagons.3MF
    • Drawer 4.3MF
    • Drawer 5 Hexagons.3MF
    • Drawer 5.3MF
    • Drawer 5A.3MF
    • Drawer 5B.3MF
    • Drawer 6 Hexagons.3MF
    • Drawer 6.3MF
    • Drawer 7 Hexagons.3MF
    • Drawer 7.3MF
    • Drawer 8 Hexagons.3MF
    • Drawer 8.3MF
    • Drawer 9 Hexagons.3MF
    • Drawer 9.3MF
    • Drawer_1.STL
    • Etiquetas_0.1mm_PETG_MINI_1h7m.gcode
    • Generic Label.SLDPRT
    • Hexagons DR1, DR2, DR3, DR4_0.2mm_PLA_MINI_3h28m.gcode
    • Hexagons DR5_0.2mm_PLA_MINI_1h30m.gcode
    • Label 1 - Tools.3MF
    • Label 2 - Bin.3MF
    • Label 3 - Alcohol.3MF
    • Label 4 - Scale.3MF
    • Label 5 - Prusa.3MF
    • Label 6 - Prusa Research.3MF
    • Label 7 - Open Source.3MF
    • Soporte 0_0.1mm_PLA_MINI_10h2m.gcode
    • Soporte 1_0.2mm_PLA_MINI_7h31m.gcode
    • Soporte 2_0.2mm_PLA_MINI_12h4m.gcode
    • Soporte 3_0.2mm_PLA_MINI_12h22m.gcode
    • Soporte 4_0.2mm_PLA_MINI_8h11m.gcode
    • Soporte 5_0.2mm_PLA_MINI_7h58m.gcode
    • Soporte Steel Sheet A.SLDPRT
    • Soporte Steel Sheet A_0.1mm_PETG_MINI_12h15m.gcode
    • Soporte Steel Sheet B.SLDPRT
    • Soporte Steel Sheet B_0.1mm_PETG_MINI_12h15m.gcode
    • Soporte Steel Sheet C.SLDPRT
    • Soporte Steel Sheet D.SLDPRT
    • Soporte Steel Sheet E.SLDPRT
    • Soporte Steel Sheet F.SLDPRT
    • Soporte Steel Sheet G.SLDPRT
    • Soporte Steel Sheet H.SLDPRT
    • Support 0A.3MF
    • Support 0B.3MF
    • Support 0C.3MF
    • Support 0D.3MF
    • Support 1.3MF
    • Support 10.3MF
    • Support 11.3MF
    • Support 12.3MF
    • Support 13.3MF
    • Support 2.3MF
    • Support 3.3MF
    • Support 4.3MF
    • Support 5.3MF
    • Support 6.3MF
    • Support 7.3MF
    • Support 8.3MF
    • Support 9.3MF
    • Support Steel Sheet A.3MF
    • Support Steel Sheet B.3MF
    • Support Steel Sheet C.3MF
    • Support Steel Sheet D.3MF
    • Support Steel Sheet E.3MF
    • Support Steel Sheet F.3MF
    • Support Steel Sheet G.3MF
    • Support Steel Sheet H.3MF
    • Support Steel Sheet I.3MF
    • Support Steel Sheet J.3MF
    • Template - A4.pdf
    • Template - US Letter Size.pdf
    • V1 - Prusa Mini EN - Printer Drawers Assembly Instructions.pdf
    • V2 - Prusa Mini +Plates EN - Printer Drawers Assembly Instructions.pdf
    • V3 - Prusa MK EN - Printer Drawers Assembly Instructions.pdf
    • V4 - Prusa MK +Plates EN - Printer Drawers Assembly Instructions.pdf
    • V5 - Prusa Mini + MK EN - Printer Drawers Assembly Instructions.pdf
    • V6 - Generic EN - Printer Drawers Assembly Instructions.pdf

    Más sobre los formatos

  • Última actualización: 2021/11/17 14:14
  • Fecha de publicación: 2021/10/14 01:12

Copyright

©

Palabras-clave

Creador

I’m a passionate about 3D designing, and now that I have a 3D printer I can say I love 3D printing as much as I love designing. I have loads of models I will be updating and new ones to come.

Página traducida por traducción automática. Ver la versión original.
¿Tienes algún defecto en este diseño? Advertir de una problema

Makes hechos por la comunidad

Los más vendidos de la categoría Herramientas


Añadir un comentario

Un comentario

Hello, I am David, the person behind SolidWorks Maker profiles, and I just wanted to say I hope you enjoy my design and to invite you to write me if you had any issues with the installation of the drawers.

Hi David, what size are the wood screws M4 x 8mm or M3 x 8mm?

Hi! you will need wood screws no longer than 8mm. The diameter is not that important, but I´d go for 3x8mm screws rather than 4x8mm. I hope that helps.
