Apertura de iris paramétrico

Descripción del modelo 3D

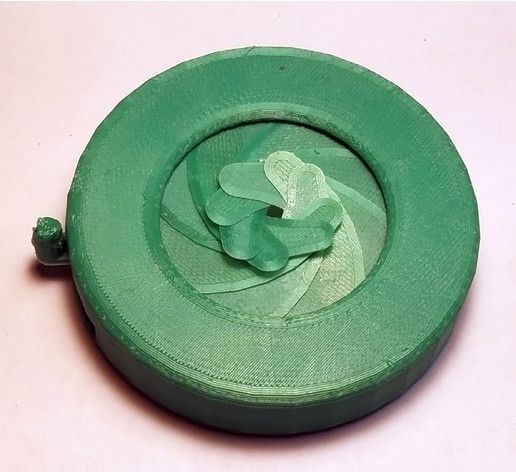

He subido 3 conjuntos de archivos .stl, incluidos un iris pequeño, mediano y grande. El tamaño se indica en el nombre de archivo "ros", que significa "radio de capa exterior" en milímetros. Necesita uno de cada caparazón, tapa, palanca y cuchillas en un tamaño determinado. Si profundiza en el archivo OpenSCAD, puede hacer cualquier tamaño que desee.

Armar:

Coloque una hoja, con el lado plano hacia abajo, dentro de la carcasa principal.

Coloque la hoja de modo que gire hasta el estado "abierto", con el engranaje más a la derecha de la hoja enganchado en el engranaje más a la derecha del armazón.

Continúe colocando cuchillas como esta en el sentido de las agujas del reloj, en cada uno de los grupos de engranajes dentro de la carcasa principal. Cada cuchilla se superpondrá a la cuchilla colocada previamente.

Colocar la cuchilla final será difícil, ya que debe deslizarse sobre la cuchilla anterior y debajo de la primera cuchilla.

Una vez que todas las cuchillas estén en su lugar, baje con cuidado las clavijas del disco de la palanca hacia los orificios de la cuchilla. Bloquee todo en su lugar atornillando la tapa.

Ábralo en Personalizador para ajustar los tamaños, el conteo de cuchillas y el filete. Funciona bien dentro de un rango razonable de diámetros y tamaños de apertura. Si el Personalizador está roto, puede seguir usando el archivo .scad aquí con el software gratuito OpenSCAD. Es desalentador al principio, pero fácil de usar si le das unos minutos. Recomiendo solo cambiar las variables en la sección "Global". Cuando termine, presione F5 para obtener una vista previa. Cuando te gusten los cambios, presiona F6 para renderizar, y luego encuentra el botón "STL" para exportar tus resultados.

Si usa en un proyecto, comparta fotos.
