Planetario mecánico

?
Calidad de creación: 5,0/5 (9 votos)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.
  • 11,1k vista
  • 126 me gusta
  • 942 descargas

Descripción del modelo 3D

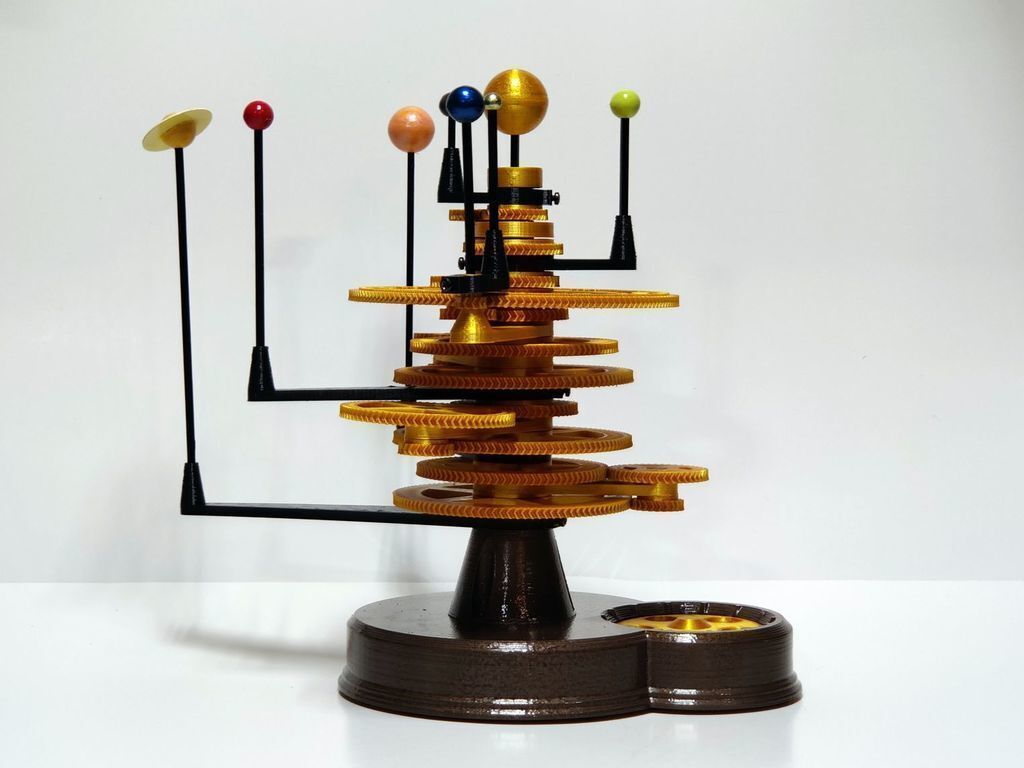

Un planetario* en funcionamiento, modelando las órbitas de los 6 planetas interiores y la Luna. Una rotación de la esfera equivale a 14 días de movimiento.

https://youtu.be/AKBxbvwoRgs

Precisión (período orbital en días terrestres, real / modelo)

Mercurio 87,97 / 86,31

Venus 224.70 / 224.87

Tierra 365.26 / 365.26

Marte 686.98 / 688.65

Júpiter 4332.80 / 4325.32

Saturno 10755.70 / 10787.85

Este modelo se basa en los planos de un planetario mecánico compartido por Ken Condal (http://zeamon.com). He ajustado la relación de engranajes para Venus para un mejor engranaje, a costa de una precisión de ~1,5 días en la órbita de Mercurio.

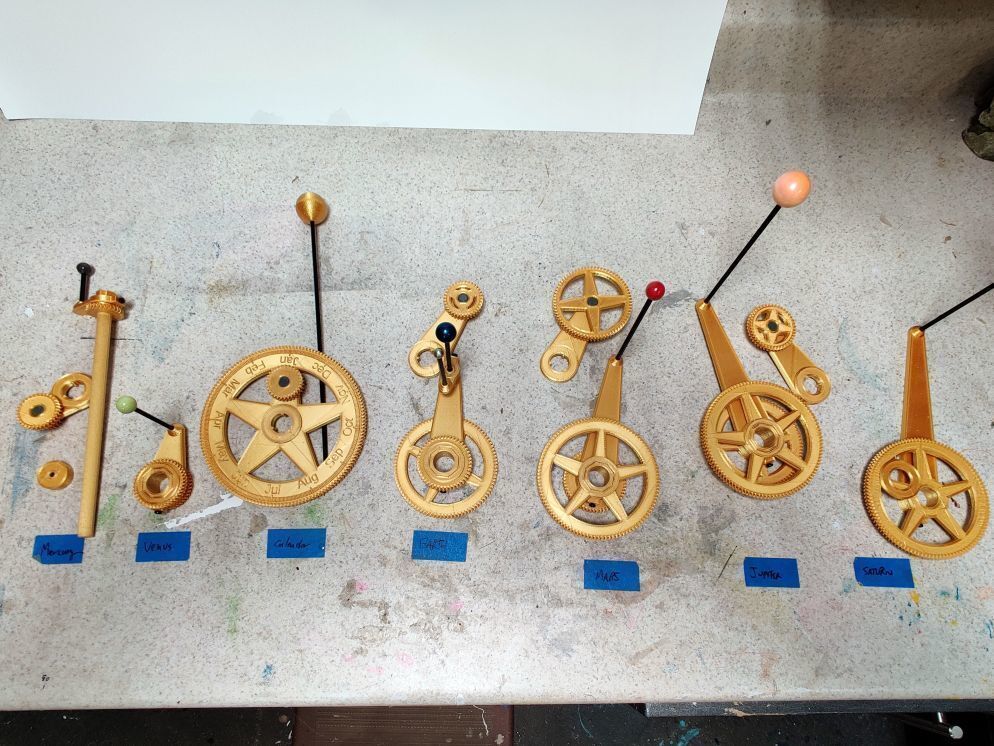

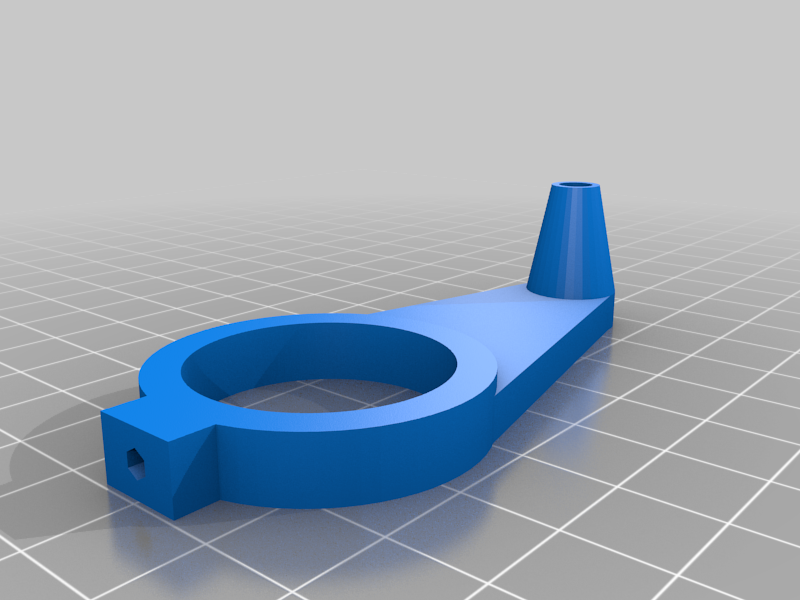

Vea el siguiente video de cómo montar el tren de engranajes: https://youtu.be/gCyWxUscdN0

Además de las piezas impresas, necesitará tornillos M3, de 5 y 10 mm, unos 10 de cada uno deberían servir. Pinté los planetas con esmalte de uñas de la tienda Dollar.

El éxito de este proyecto dependerá de la organización (no mezclar las piezas), de la voluntad de lijar las muchas piezas que se ajustan bien y de la calidad de la impresión. "Pie de elefante" arruinará la malla del engranaje, un problema que puede ser abordado ya sea a través de la impresión en una balsa o dentro de los ajustes de su cortadora.

Los archivos de OpenSCAD utilizados para generar las piezas están incluidos aquí. Para utilizarlo, deberá descargar el archivo generador de engranajes "Getriebe.scad" del Dr. Jörg Janssen de Thingiverse (https://www.thingiverse.com/thing:1604369), y colocarlo en el directorio de su archivo de proyecto. Si tus engranajes no se engranan bien, intenta cambiar la "idler_length_correction" un poco hacia arriba o hacia abajo. Una palabra de precaución, las longitudes de las clavijas planetarias están un poco fuera de lugar, así que sólo miré en el momento del montaje y corté a la altura con pinzas.

*- Sí, estoy al tanto de que el 4º Conde de Orrery, que recibió un planetario mecánico en 1704, y en una de las muchas injusticias del idioma inglés, se convirtió en el nombre común de todos los futuros planetarios mecánicos. El Conde no tuvo ninguna participación en la concepción, diseño o fabricación de su dispositivo particular, que era una copia por John Rowley de un modelo diseñado por George Graham y Thomas Tompion. Además, los planetarios mecánicos son anteriores a los suyos por milenios.

  • Formato de archivo 3D: SCAD y STL
  • Fecha de publicación: 2020/10/05 14:31

Licencia

CC BY NC SA
