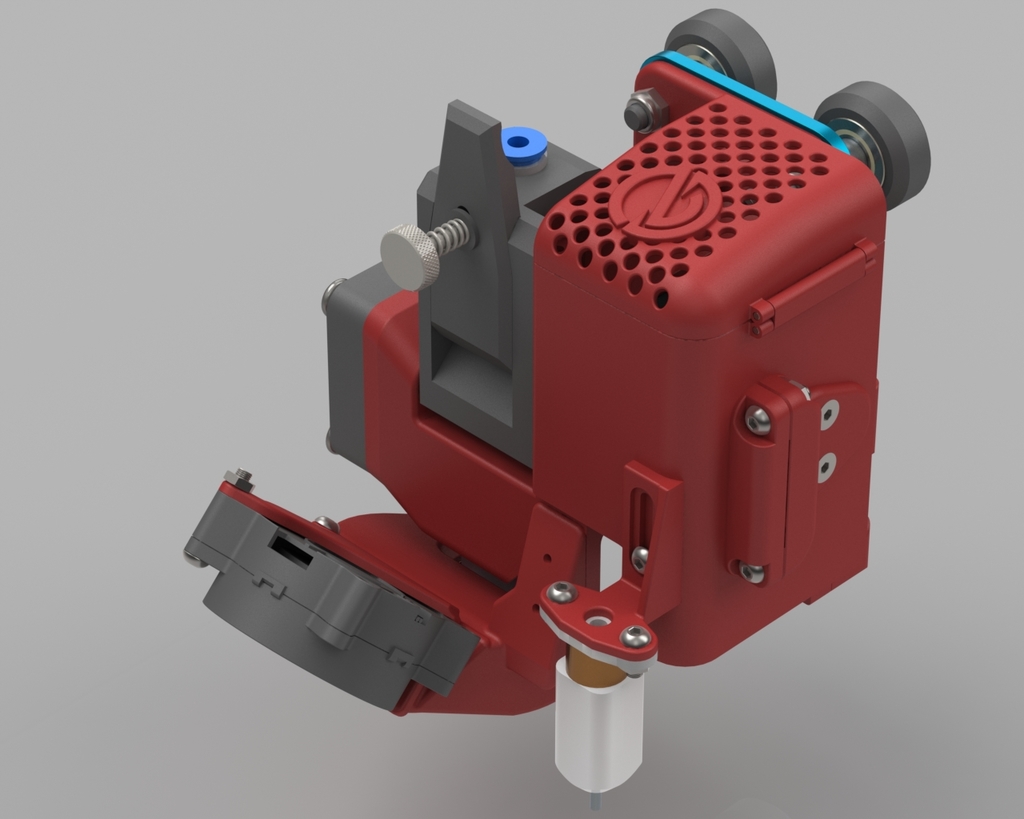

NANO2 "BMG TRIANGLELAB/BONDTECH" PARA ARTILLERÍA SIDEWINDER X1 V4 - GENIUS SISTEMA AGGANCIO UNIVERSALE

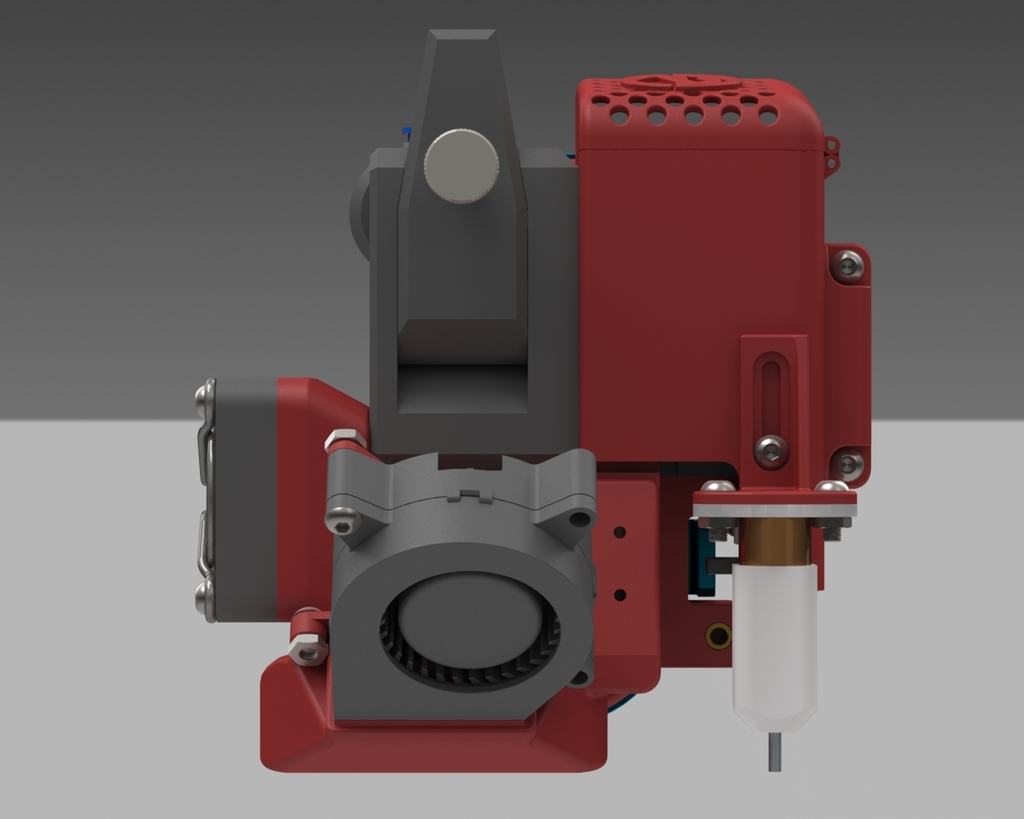

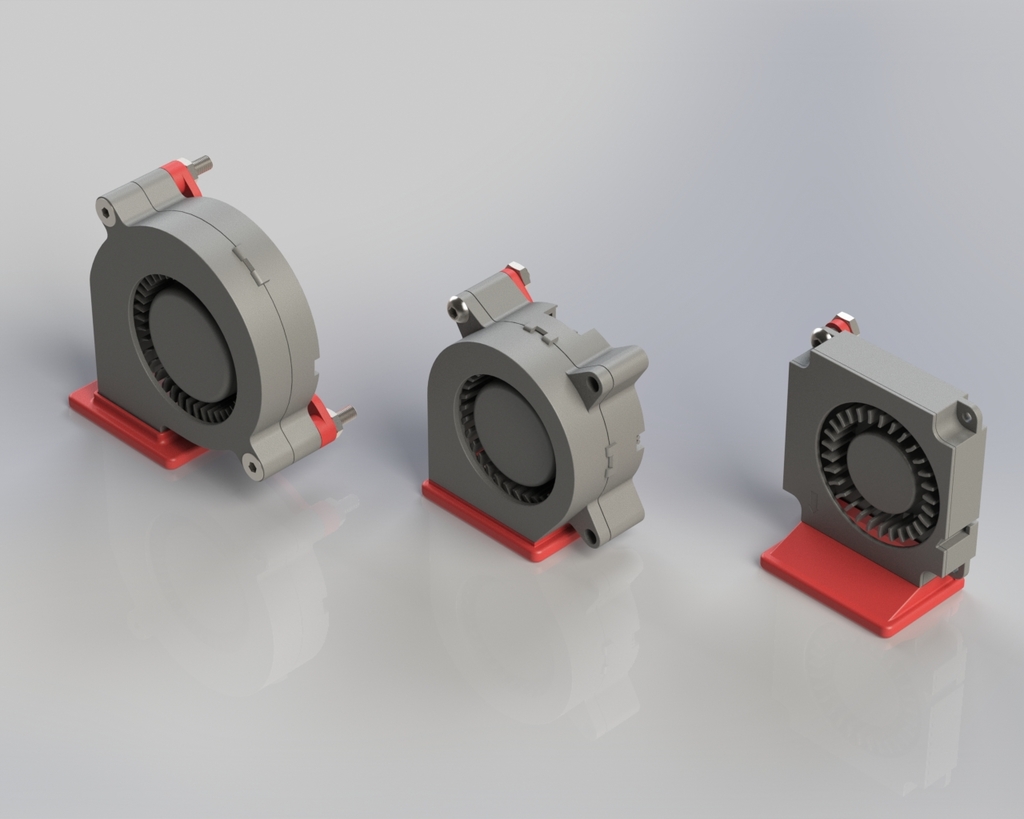

El kit tiene el objetivo de hacer la instalación del BMG TRIANGLELAB/BONDTECH o similares (tienen los mismos accesorios) más versátil y al mismo tiempo adaptable a diversos componentes como ventilador 4020 - 4010 - 5015, bloque V6 y Volcano, además comprende el sistema de ataque para BL-touch. Esto permite adoptar diversas configuraciones con unas sencillas regulaciones y un cambio mínimo del adaptador.

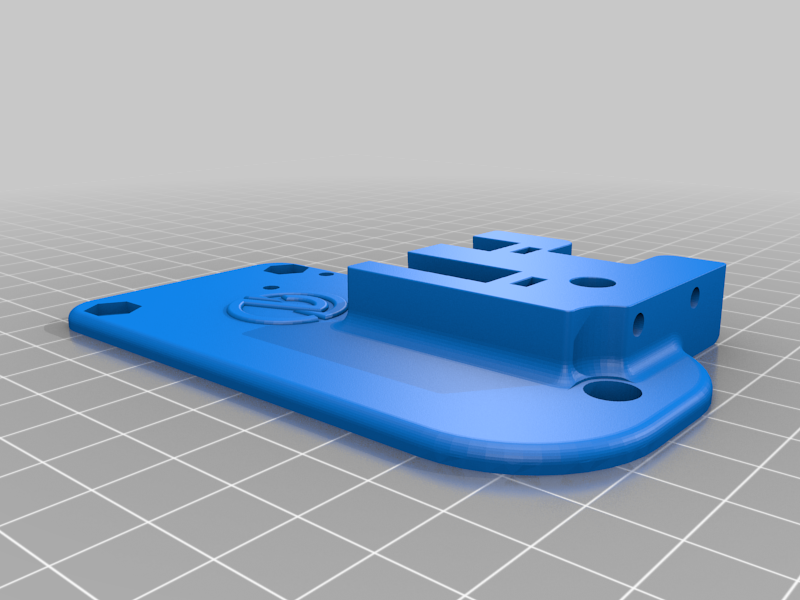

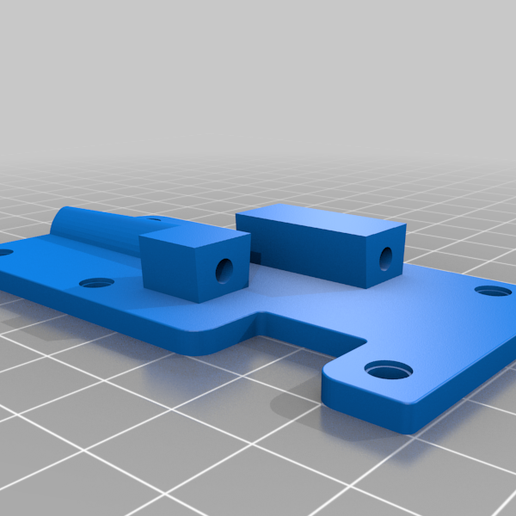

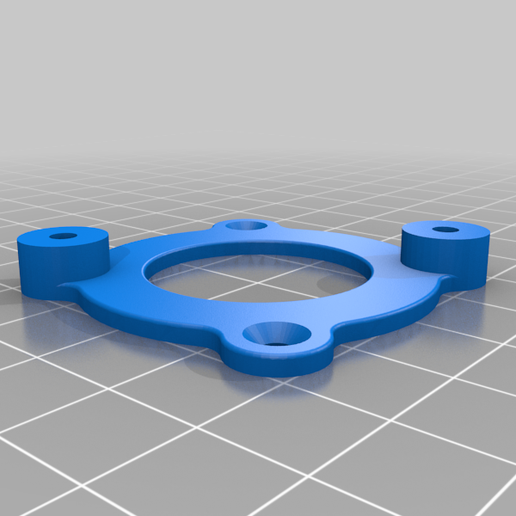

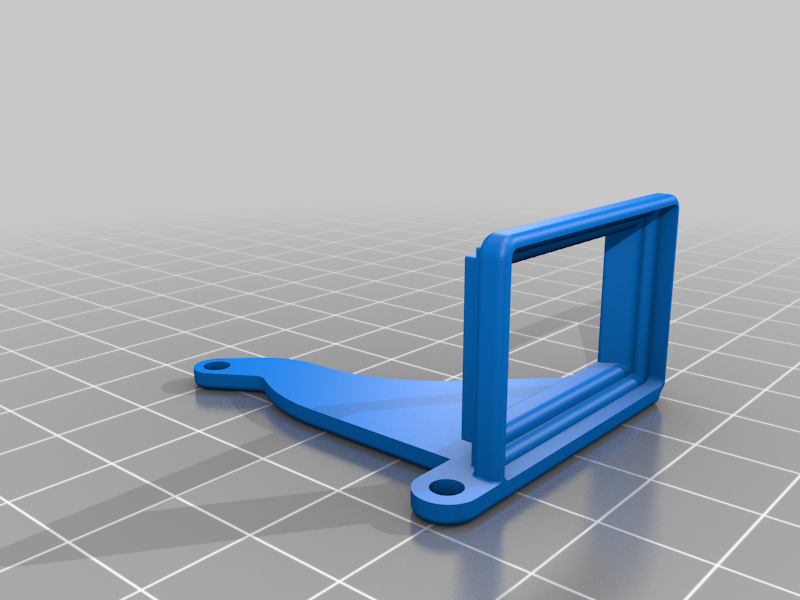

¿Por qué NANO 2? Sigue el modelo "NANO 1" (soporte para matriz/hembrilla ya publicado). oltre al nome e logo (concedetemelo) condividono lo stesso componente "BASE DI SUPPORTO" come base fissa, e con lo sgancio rapido (solo 2 viti) adattare in futuro il componente "SUPPORTO MOTORE E ESTRUSORE" con kit per altri estrusori (tempo e denaro se disponibile), riducendo al minimo lo smontaggio e rimontaggio del gruppo, inoltre ho voluto inserire per "FAN HOTEND" e "FAN DUCT", un sistema di magneti N52 come sgancio e aggancio, e regolazione, in modo da adattare ai vari hotend (in caso di necessità lo spessore sottile permette di sagomare il supporto con un cutter),

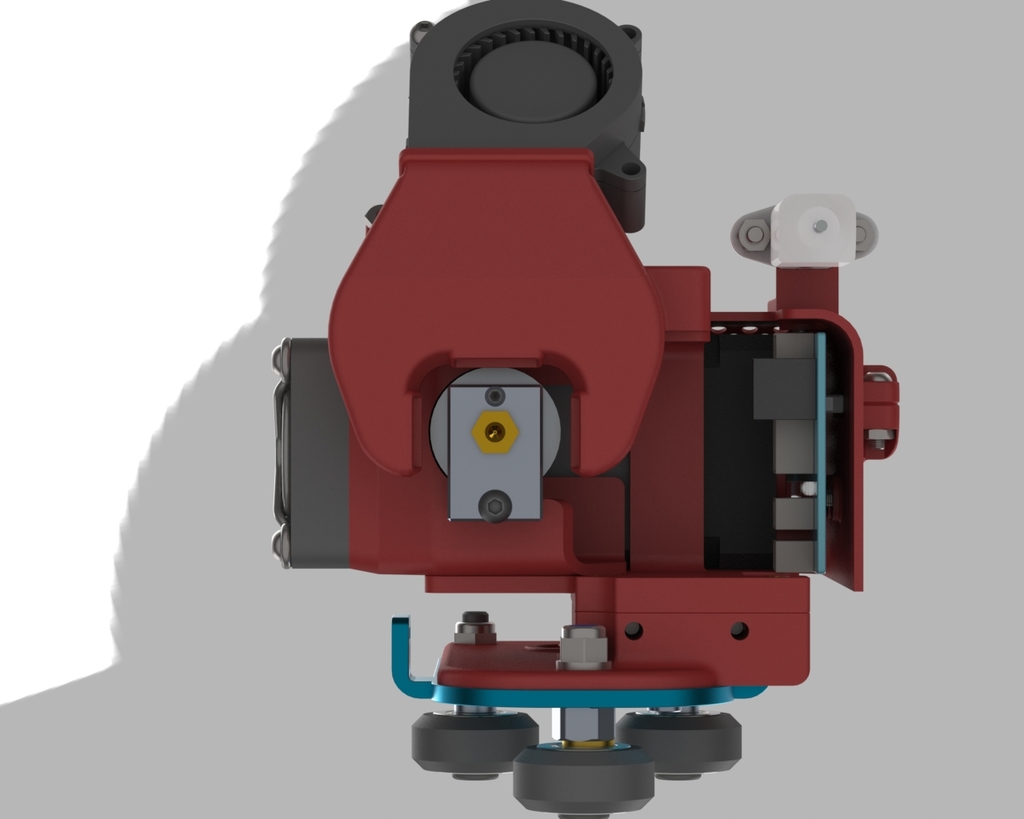

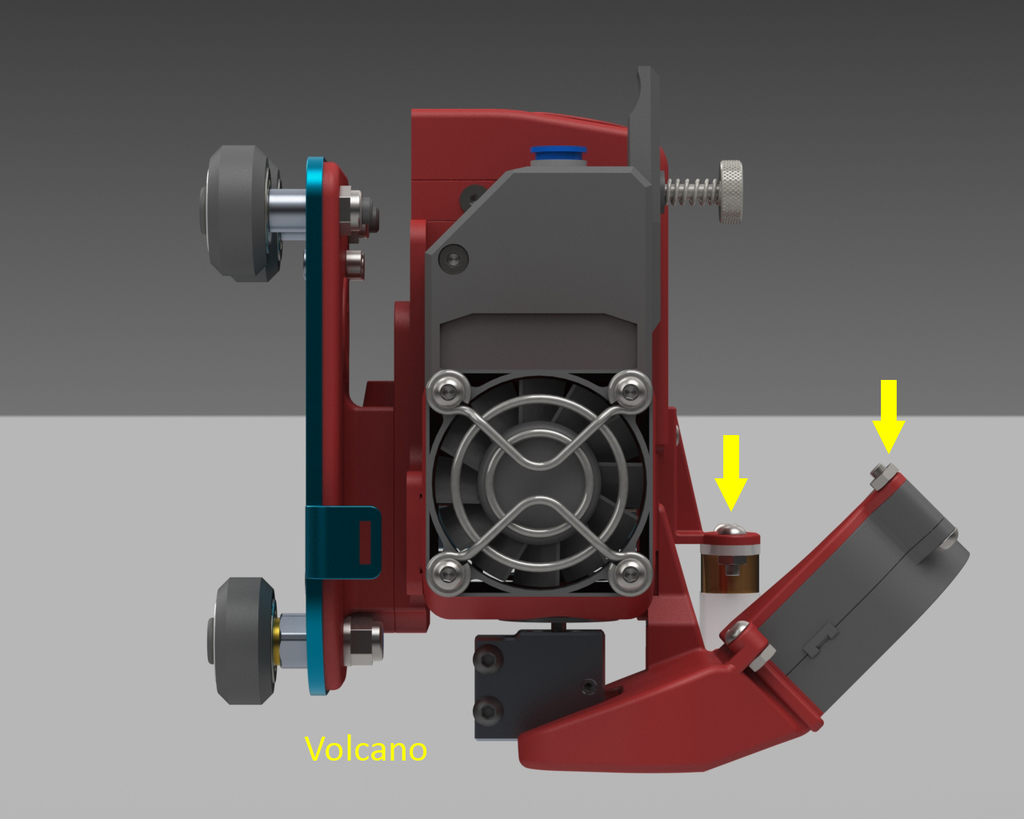

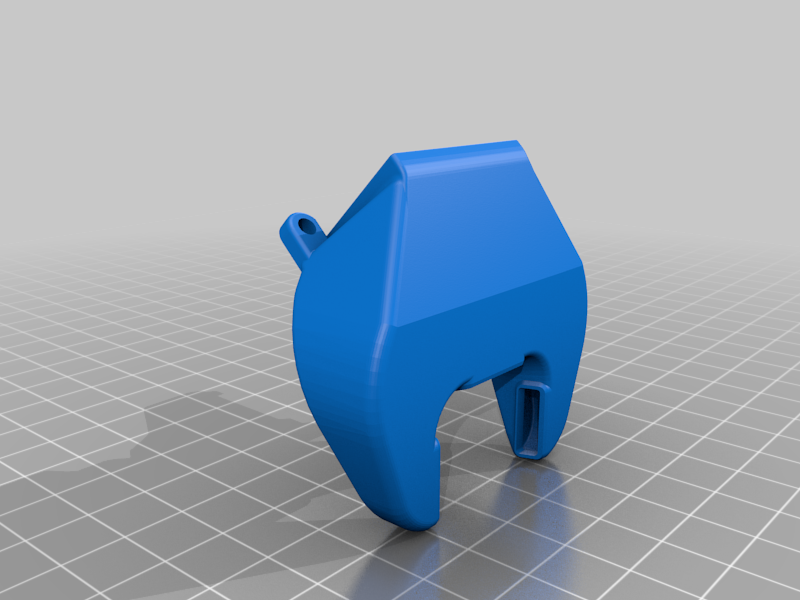

Ho cercato di allineare la bocca del nozzle con le stesse misure del gruppo stock Artillery lasciando come differenza di altezza fan-duct e bocca del nozzle 1,5mm, sia che si usi V6 che Volcano.

L'aria fuoriesce da 3 fori fino al nozzle e crea in fase di scontro una colonna di aria verso il basso (ho fatto alcune simulazione con solidworks).

Le tolleranze dei fori del kit sono minime per me scelta, sono comprese tra 0,1 - 0,15mm compensando eventuali calibrazione sulla stampa dei pezzi, pertanto se occorre, in certi fori svasare i bordi, mentre in altri è comodo perché non si usano i dadi.

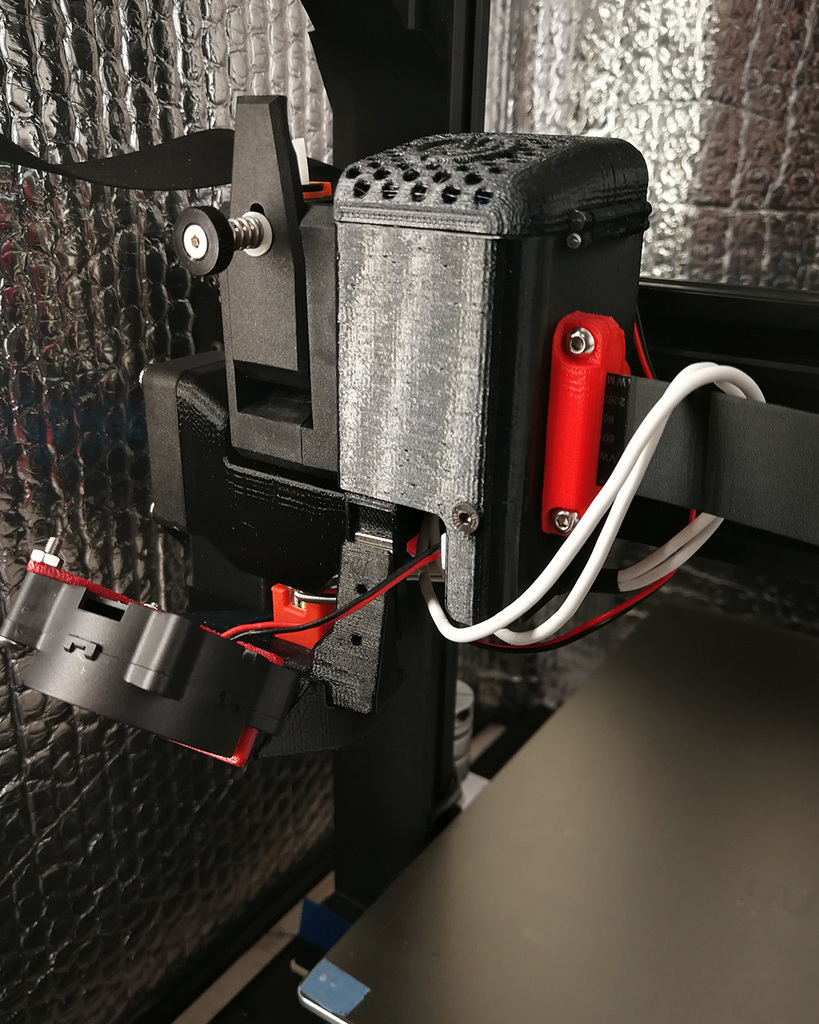

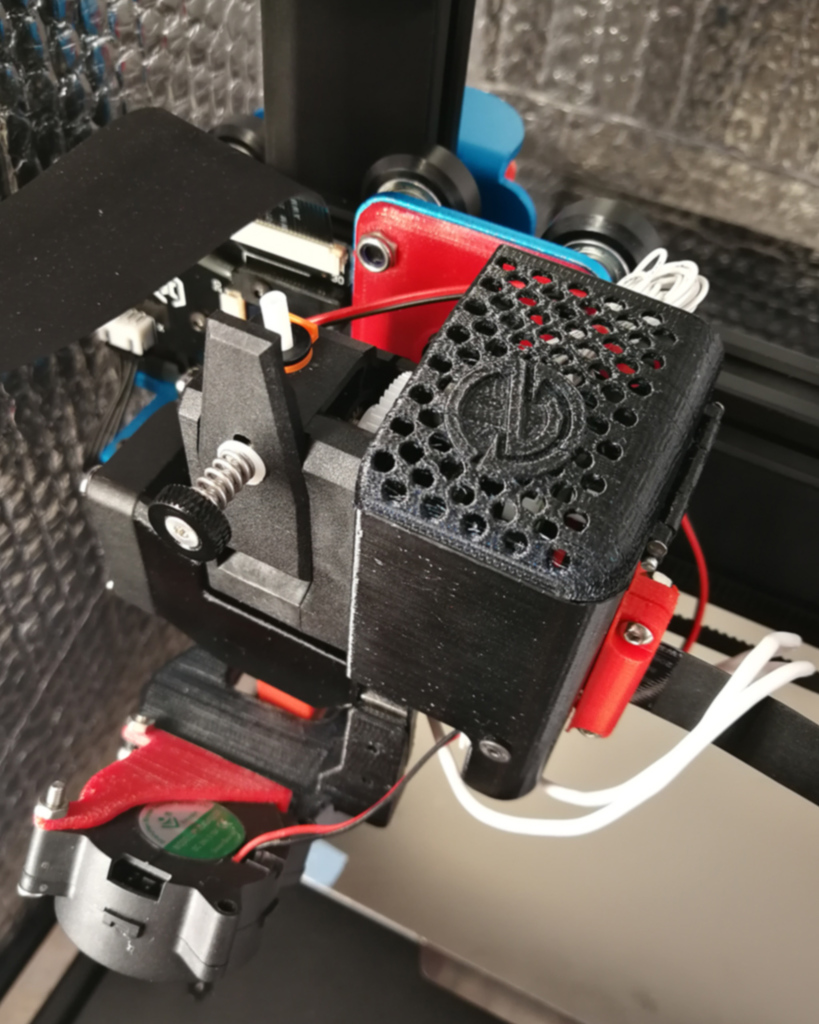

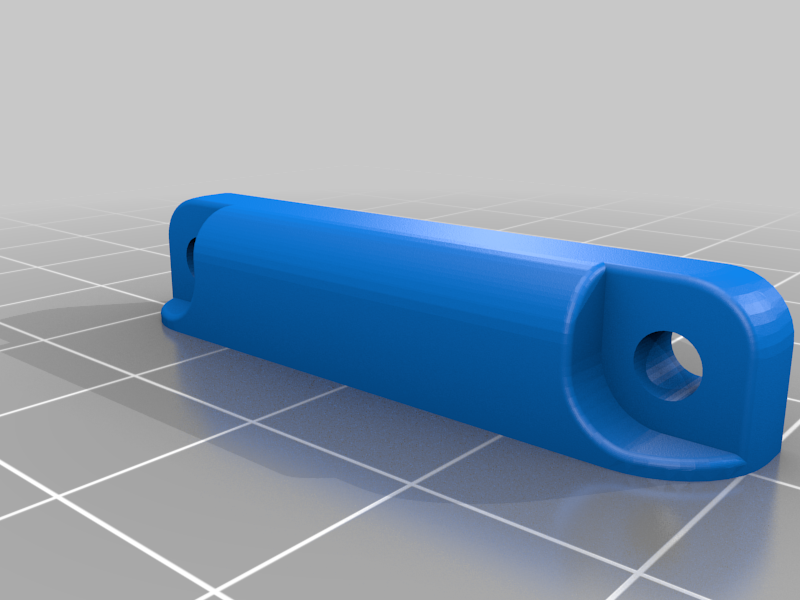

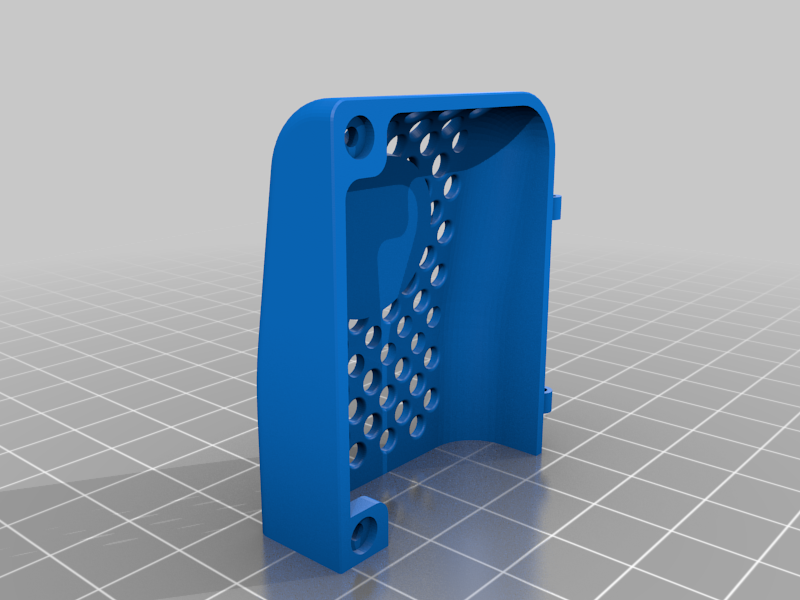

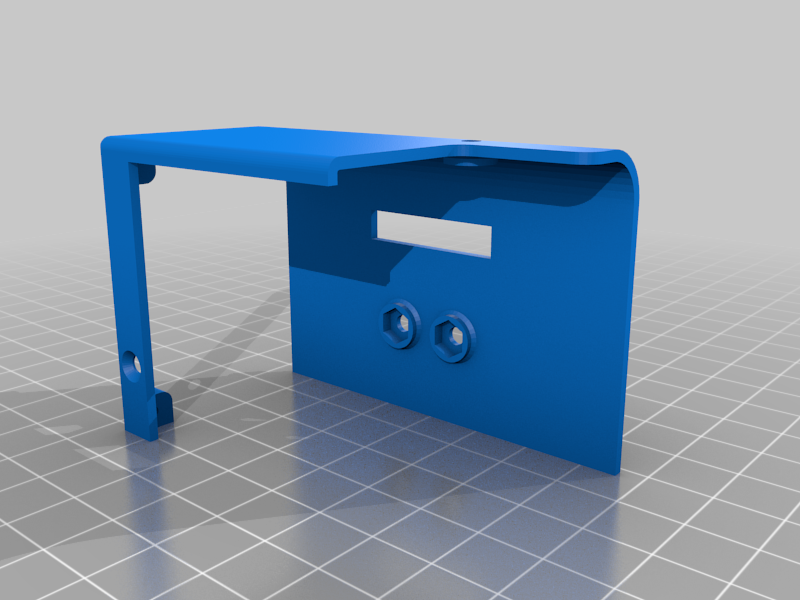

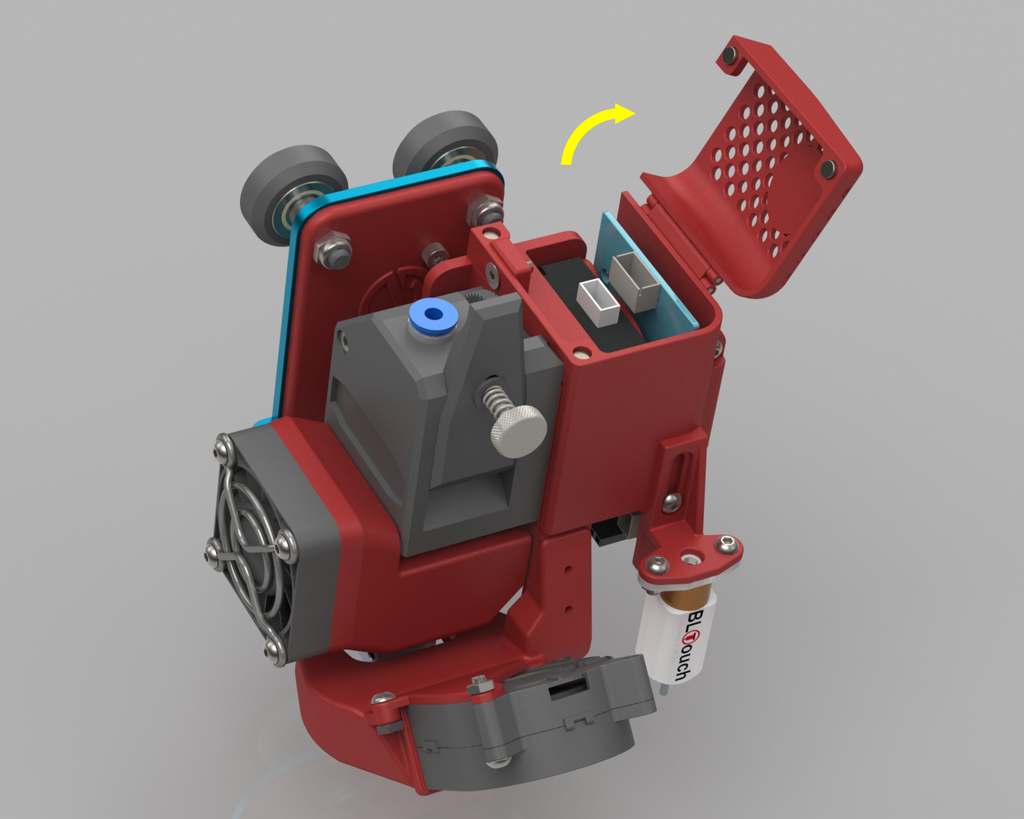

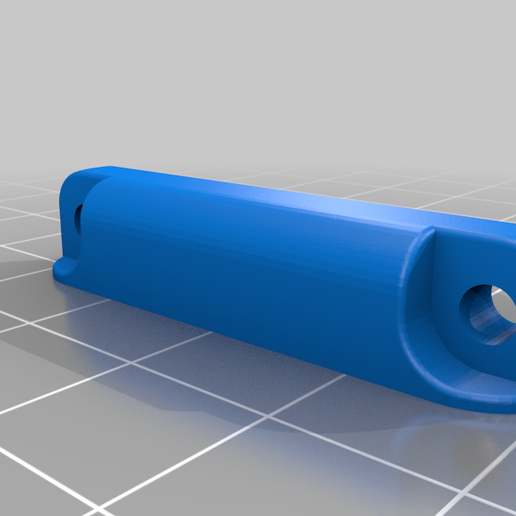

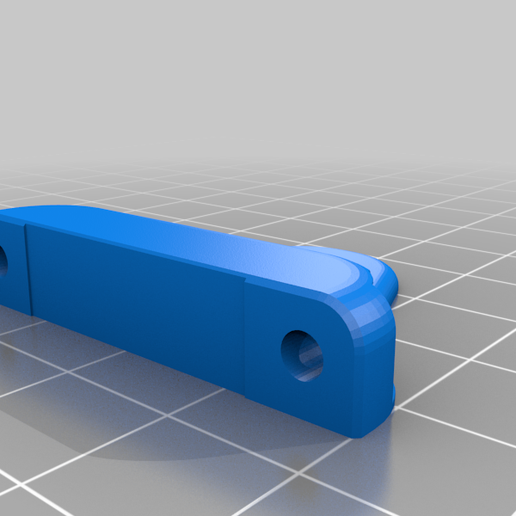

Ho creato un aggancio per evitare sollecitazioni al cavo flat, ed infine giusto per estetica una cover, ma sul lato alto della cover c'è una copertura apribile e richiudibile sempre con sistema a magneti N52, per nascondere (in parte) eventuali eccedenze di cavi.

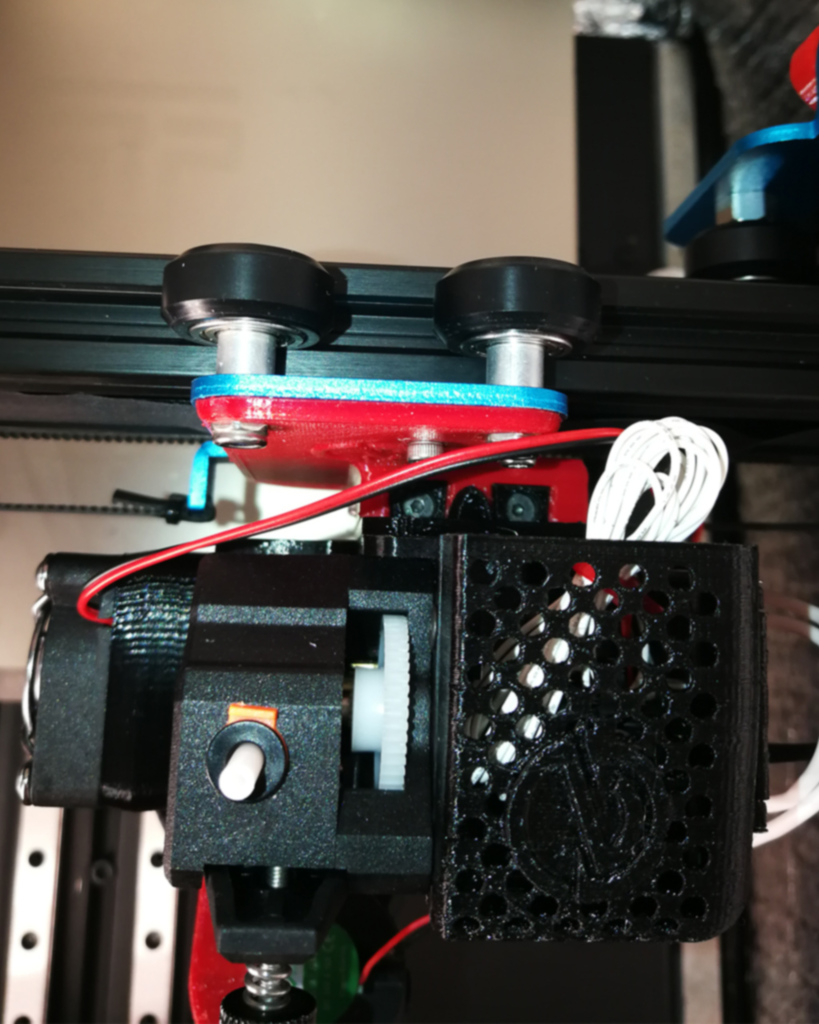

Algunas indicaciones para el montaje. En el kit del BMG cuando llegue al destinatario se incluyen diversos componentes entre los que se encuentran un riscaldante, un termistor y un busto con viti (fabricados para BMG) y rondeles. No es posible utilizar cartuchos y termistores de stock para las distancias desde el pcb, incluso el ventilador2 del hotend tiene necesidad de riadattare el cable; la ventilación es la artillería de stock 4020. Si se utilizan cartuchos riscaldantes y termistores compuestos en el paquete o en tres partes, recuerde modificar el firmware, y ajustar la calibración del PID, (en esta guía he montado casi todos los componentes de stock, incluyendo el conducto de ventilación del ventilador para facilitar su uso). Los tornillos para realizar la mayor parte del montaje tienen dimensiones "M3" entre 6 y 12mm ). Para montar la BMG sobre el soporte NANO2 en base a la configuración efectuar un control inicial de la artillería, tener a disposición dados M3, viti a testa bombata o testa svasata sempre M3, con misures comprese tra 6 e 14mm, molto importante 2 viti di queste devono essere sempre M3 25mm che servanno per l'attacco principale della slitta al supporto principale dell'artilleria sull'asse X.

Fatto questa introduzione cercherò di riportare in dettaglio con delle foto la fase di montaggio del BMG senza soffermarmi sulla misura delle viti da usare (si vedono molto chiaro quali servono) tenendo conto che fisicamente ho effettuato le prove di tolleranza e il tutto (a parte il supporto BL-Touch) se ha utilizado durante casi 1 mes para comprobar si se han producido deformaciones u otros problemas. Prego chi riscontra problemi, di avvisarmi per apportare le modifiche. Grazie buona lettura.

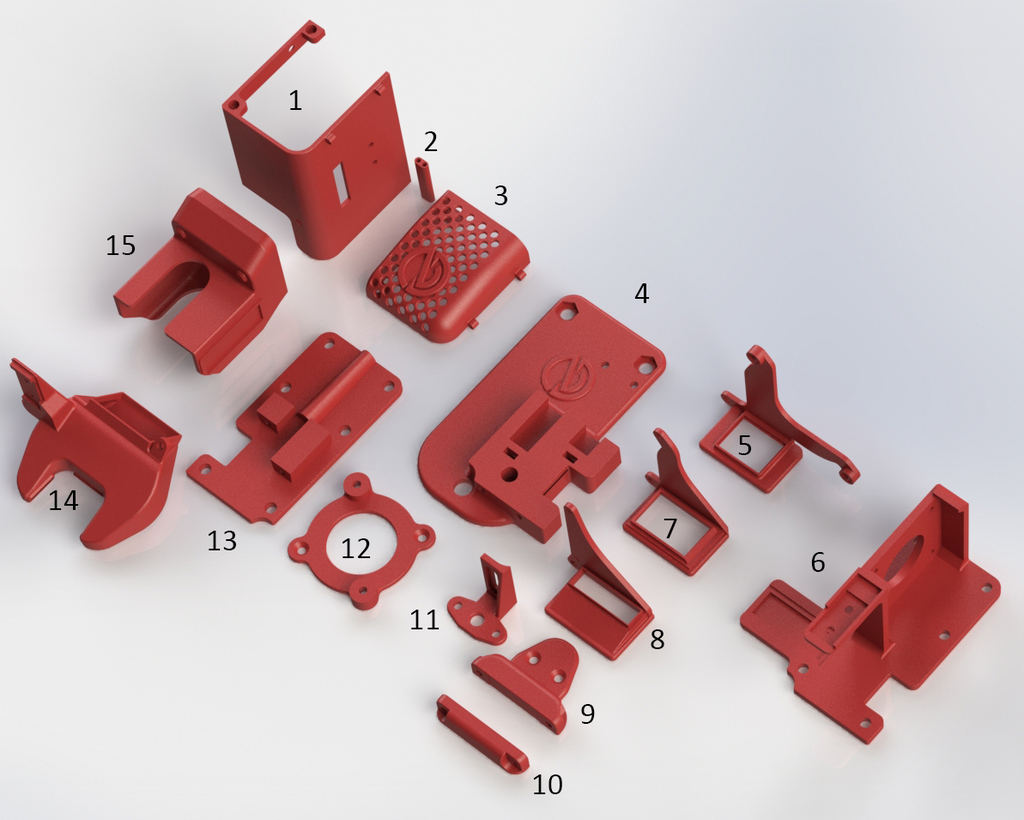

En la publicación se incluyen: guía de montaje con fotos y lista de materiales, archivo solidworks, archivo stl, archivo step.

----------------------------- ENGLISH --------------------------

La guía fue traducida usando google, me disculpo de antemano por cualquier error.

El kit tiene el propósito de hacer la instalación de la BMG TRIANGLELAB / BONDTECH o similares (tienen las mismas conexiones) más versátil y al mismo tiempo adaptable a diferentes componentes tales como ventilador 4020 - 4010 - 5015, bloque V6 y Volcán, además incluye sistema de fijación para BL-touch. Esto permite adoptar diferentes configuraciones con simples ajustes y un mínimo cambio de adaptador.

¿Por qué NANO 2? Sigue el modelo "NANO 1" (soporte para matrix / hemera ya publicado). ademas del nombre y logo (me lo conceden) comparten el mismo componente "BASE DE SOPORTE" como base fija, y con el cierre rapido (solo 2 tornillos) para adaptar en el futuro el componente "SOPORTE MOTOR Y EXTRUSOR" con kits para otros extrusores (tiempo y dinero si hay), minimizando el desmontaje y montaje del grupo, tambien quise insertar para "FAN HOTEND" y "FAN DUCT", un sistema de imanes N52 como desbloqueo y acoplamiento, y ajuste, para adaptarse a los distintos hotends (en caso de necesidad el fino grosor permite moldear el soporte con un cutter), he intentado alinear la boca de la tobera con las mismas medidas que el grupo stock de Artillería, dejando la diferencia de altura ventilador-conducto y la boca de la tobera 1.5mm, ya sea usando V6 o Volcano.

El aire escapa por 3 agujeros hasta la tobera y crea una columna de aire descendente durante la colisión (hice algunas simulaciones con solidworks).

Las tolerancias de los agujeros en el kit son mínimas para mi elección, están entre 0,1 - 0,15mm, compensando cualquier calibración en la impresión de las piezas, por lo que si es necesario, avellanar los bordes en algunos agujeros, mientras que en otros es conveniente porque no se utilizan los dados.

He creado un gancho para evitar la tensión en el cable plano, y, finalmente, una cubierta sólo por estética, pero en la parte superior de la cubierta hay una tapa que se puede abrir y cerrar de nuevo con el sistema de imán N52, para ocultar (en parte) cualquier exceso de cables .

Algunas indicaciones para el montaje. Cuando llega al destinatario, el kit BMG incluye varios componentes, entre ellos el cartucho calefactor, el termistor y un sobre con tornillos (fabricados para BMG) y arandelas. No es posible utilizar cartucho calefactor y termistor de stock por las distancias del pcb, incluso el ventilador del hotend2 necesita reajustar el cable; el ventilador es el de stock de artillery 4020. Si usas cartucho calefactor y termistor incluidos en el paquete o de terceros, recuerda hacer los cambios en el firmware, y rehacer la calibración del PID, (en esta guía he montado casi todo con componentes stock incluido el ventilador del conducto del ventilador para facilitar a los que siguen). Los tornillos para realizar la mayor parte del montaje son todos de dimensiones "M3" entre 6 y 12mm). Para montar la BMG en el soporte NANO2 de acuerdo con la configuración, llevar a cabo una comprobación inicial de las tuercas y tornillos, mantenga tuercas M3, tornillos de cabeza de botón o cabeza avellanada siempre M3, con medidas entre 6 y 14mm, muy importante 2 de estos tornillos deben ser siempre M3 25mm que servirá para la fijación principal de la corredera al soporte principal de la artillería en el eje X.

Después de esta introducción intentaré relatar detalladamente con fotos la fase de montaje de la BMG sin detenerme en el tamaño de los tornillos a utilizar (se ve muy claramente cuales son los utilizados) teniendo en cuenta que realicé físicamente las pruebas de tolerancia y todo (salvo el soporte BL-Touch) fue utilizado durante casi 1 mes como comprobación por si se produjeran deformaciones u otros. Si encuentran algún problema, por favor avísenme para hacer los cambios. Gracias buena lectura.

La publicación incluye: guía de montaje con fotos y lista de materiales, archivos solidworks, archivos stl, archivos step.

-
