HackRF Portapack H2 case

thumb.jpg HackRF Portapack H2 case
case_new.bmp.png HackRF Portapack H2 case
IMG_20200402_173925.jpg HackRF Portapack H2 case
IMG_20200404_181052.jpg HackRF Portapack H2 case
IMG_20200404_181108.jpg HackRF Portapack H2 case
IMG_20200402_173927.jpg HackRF Portapack H2 case
bottom_part_hackrf.png HackRF Portapack H2 case
up_part_portapack-h2.png HackRF Portapack H2 case
internal_screws_support.png HackRF Portapack H2 case
IMG_20200404_181114.jpg HackRF Portapack H2 case
IMG_20200404_181110.jpg HackRF Portapack H2 case
IMG_20200404_181117.jpg HackRF Portapack H2 case
IMG_20200404_181250.jpg HackRF Portapack H2 case
internal_screws_support.stl HackRF Portapack H2 case
bottom_part_hackrf.stl HackRF Portapack H2 case
up_part_portapack-h2.stl HackRF Portapack H2 case
thumb.jpg HackRF Portapack H2 case
case_new.bmp.png HackRF Portapack H2 case
IMG_20200402_173925.jpg HackRF Portapack H2 case
IMG_20200404_181052.jpg HackRF Portapack H2 case
IMG_20200404_181108.jpg HackRF Portapack H2 case
IMG_20200402_173927.jpg HackRF Portapack H2 case
bottom_part_hackrf.png HackRF Portapack H2 case
up_part_portapack-h2.png HackRF Portapack H2 case
internal_screws_support.png HackRF Portapack H2 case
IMG_20200404_181114.jpg HackRF Portapack H2 case
IMG_20200404_181110.jpg HackRF Portapack H2 case
IMG_20200404_181117.jpg HackRF Portapack H2 case
IMG_20200404_181250.jpg HackRF Portapack H2 case
internal_screws_support.stl HackRF Portapack H2 case
bottom_part_hackrf.stl HackRF Portapack H2 case
up_part_portapack-h2.stl HackRF Portapack H2 case
Publicidad
Compartir
Añadir a
Make
?
Calidad de creación: 5/5 (2 votos)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.
Licencia
Usos
Formato de diseño 3D
4 archivos (PDF y STL) Cerrar
  • assembly.pdf
  • bottom_part_hackrf.stl 124.599998 × 79.60000099999999 × 15.200000999999999 mm
  • internal_screws_support.stl 118.0 × 7.2990819999999985 × 11.0 mm
  • up_part_portapack-h2.stl 124.60003599999999 × 79.60000600000001 × 15.850037 mm

Más sobre los formatos
Fecha de publicación
?
Publicado en Thingiverse el:
Número de diseño 163647
Autor del diseño eried
eried

eried

¿Tienes algún defecto en este diseño? Advertir de una problema.

Info del modelo 3D

Descripción del modelo 3D

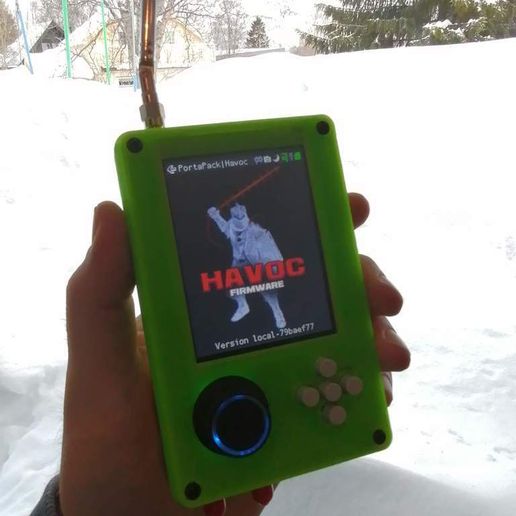

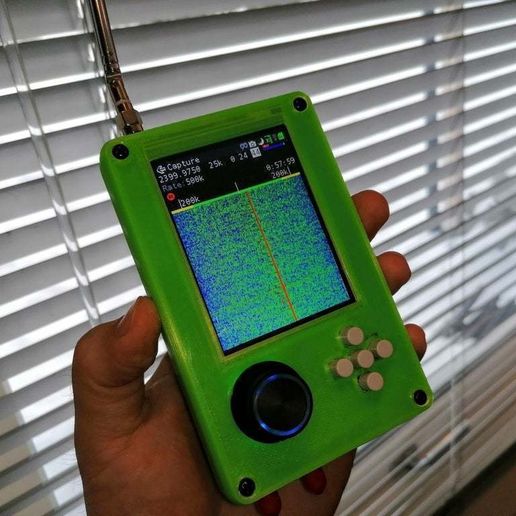

Este es un caso para el impresionante Portapack H2.

El Portapack de ShareBrained es un complemento para el HackRF. El HackRF de Great Scott Gadgets es un periférico de Radio Definida por Software capaz de transmitir o recibir señales de radio de 1 MHz a 6 GHz.

#Partes

  • HackRF+Portapack H2+batería (clon):

https://s.click.aliexpress.com/e/_dSMPvNo

  • Tornillos (M2.8x10mm y M2.8x8mm):

https://s.click.aliexpress.com/e/_dSS6UAQ

  • [opcional] pluma de impresión 3d (para rellenar los agujeros de los leds con material translúcido):

https://s.click.aliexpress.com/e/_dUZEpXk

Extras

  • Para el altavoz usé uno de un viejo portátil de Lenovo. Conecta los cables amarillo y rojo al altavoz y deja el cable negro flotando (del kit H2). El altavoz fue fijado con una gruesa cinta espumosa de doble cara bajo el lado izquierdo del LCD.

  • La batería fue fijada con una fina cinta de doble cara, en el centro de los 3 juegos de alfileres del Portapack pcb.

#Video

https://www.youtube.com/watch?v=9VhhOtr-MG8

Prueba de orador: https://www.youtube.com/watch?v=XkaGV9muvbg

#Enlaces relacionados

#Cambios

  • 2020-04-06: Piezas actualizadas arriba y abajo para un mejor ajuste entre ellas, una mejor alineación con los leds de estado y la tarjeta micro sd

  • 2020-04-11: Pieza de abajo actualizada con ranuras extra para alfileres en el hackrf y pieza central más fuerte entre los dos CLK SMA y pieza de arriba con pequeños retoques

Página traducida por traducción automática. Ver la versión original.
