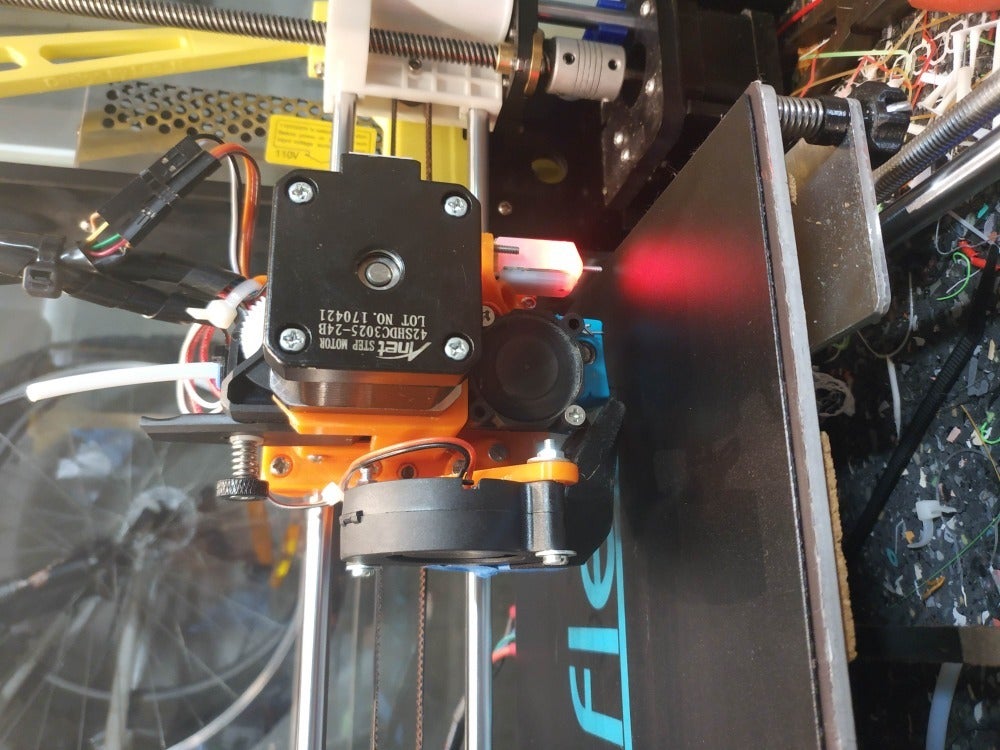

ANET A8 E3DV6 BMG Accionamiento directo X Carro

Otro carro X para Anet A8!

Este fue diseñado para el uso de..:

• Extrusora BMG (un clon pero debería funcionar bien con la original) en accionamiento directo

• E3D V6 hot end o clon.

• Cualquier Nema stepper (uso el stepper original proporcionado con el A8)

• 3Dtouch (un clon de BLtouch)

Y su particularidad es que está diseñado para ello:

• usar ventilador original, conductos de ventilador o conductos de ventilador diseñados para trabajar con el carro X original, como este fantástico conducto de ventilador Mistral : https://www.thingiverse.com/thing:2121279

• utilice soportes/tensionadores para cinturones X originales como este, lo cual es increíble : https://www.thingiverse.com/thing:2134573

• uso de los soportes originales Anet A8 o de cualquier remezcla si lo prefiere

• se desmonta muy fácilmente (sólo 2 o 3 tornillos accesibles para quitar el BMG+ hotend + bloque de pasos); es muy fácil de mantener y modificar si es necesario. Incluso puede desmontarlo todo sin tener que desmontar los soportes de los rodamientos o las barras X.

¿Cómo funciona?

• Imprimir la placa base, el Stepper&BMGholder, el soporte del ventilador

• Compruebe que el soporte BMG&stepper se puede montar correctamente en la placa base: debe deslizarse de arriba hacia abajo.

• Golpee ligeramente los 2 agujeros pequeños en la parte superior de las ranuras de la placa base en M3. opcionalmente golpee ligeramente el agujero M3 en la parte inferior del lugar de BMG

• Opcionalmente, imprima el soporte BLtouch.

• Si no tiene un soporte o tensor para cinturón, imprima uno. Recomendación : https://www.thingiverse.com/thing:2134573

• Si no tiene el conducto del ventilador original o uno compatible, imprima uno. Recomendación : https://www.thingiverse.com/thing:2121279

• Atornille el soporte BLtouch en la placa base (2 tornillos y tuercas M3 deben estar bien) y atornille el Bltouch en el soporte (utilice arandelas para ajustar la altura si es necesario).

• atornille el soporte del ventilador en la placa base (2 x tornillos M3 y tuercas deben estar bien)

• atornillar el ventilador en el soporte del ventilador (con tornillos M3 + tuercas + arandelas)

• Atornille todos los soportes de cojinetes de la placa base con los tornillos originales.

• Atornille el tensor de la correa detrás de la placa base. (utilice 2 tuercas M3 en las 2 impresiones hexagonales delante de la placa base, y tornillos M3)

• monte la extrusora paso a paso y la extrusora BMG en configuración de accionamiento directo (con el hotend e3dv6 y un pequeño tubo de PTFE) en el soporte BMG&stepper.

• Deslice el soporte BMG& en su lugar en la placa base. Puede dejar que los cables del extremo caliente entre la placa base y la extrusora BMG.

• Fijar el soporte BMG & Stepper con 2 o 3 pequeños tornillos M3: 2 tornillos obligatorios en los lados en la parte superior de la pieza, y un tornillo opcional debajo de la pieza.

• Ponga el conducto del cable. Si es necesario, puede usar cinta adhesiva si está demasiado suelta.

• Ajuste la altura del conducto con los 2 tornillos del ventilador.

• Realice la gestión de sus cables (puede usar ataduras de cremallera)

• Modificar el offset en el firmware. Si usas marlin, aquí están mis parámetros (por favor revisa tu configuración, supongo que ya tienes tu 3dtouch funcionando. Si no es así, por favor busque un tutorial)

definir X_MIN_POS -5.6

defina Y_MIN_POS -10

definir Z_MIN_POS 0

definir X_MAX_POS 220

definir Y_MAX_POS 220

definir Z_MAX_POS 240

Para el 3dtouch :

defina X_PROBE_OFFSET_FROM_EXTRUDER 36

defina Y_PROBE_OFFSET_FROM_EXTRUDER 0

definir Z_PROBE_OFFSET_FROM_EXTRUDER 0

No voy a dar la posición de la cama de la sonda porque depende demasiado de cómo es su cama (vidrio, clips,...). Así que, por favor, compruebe manualmente que no sondea demasiado en su cama para evitar daños.

Ficheros de pasos para remezclar! (y por favor hazlo y comparte!)
