TT Furioso

?
Calidad de creación: 4,8/5 (61 votos)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.
  • 89,3k vista
  • 816 me gusta
  • 6,5k descargas

Descripción del modelo 3D

1/21/21

FYI, Para estar más al día con lo que estoy haciendo empecé una página de Instagram @mcmaven.pdx, donde estoy publicando algunas de mis impresiones 3D y otros diseños que no he publicado aquí.

11/25/20

He subido un archivo EASM comprimido de todo el ensamblaje del Furious. Con un visor EASM, puedes rotar el ensamblaje en el espacio 3D, resaltar partes individuales, hacer ampliaciones, etc. Espero que el archivo responda a algunas de las preguntas sobre el ensamblaje que las Notas de Construcción no responden. Por favor, envíame un mensaje si encuentras útil esta forma de documentar el diseño, o si no lo encuentras. ¡Gracias!

Puedes descargar un visor gratuito de EASM aquí. Tienes que 'registrarte' para descargar el visor pero Solidworks no te molesta con correos electrónicos. Y hay otros visores gratuitos disponibles si quieres..

https://www.solidworks.com/sw/support/edrawings/e2_register.htm

11/19/20

Me complace anunciar que MakerRx ofrece ahora un kit con todas las piezas no impresas que necesitas para montar el Furious, por ejemplo, el Nano, la placa del stepper y el driver, los ejes cortados a medida, los rodamientos, etc.

Después de utilizar su kit para montar el Flathead V8, me puse en contacto con ellos para crear kits para mis diseños. El coste de sus kits me pareció muy razonable, sobre todo si se tiene en cuenta que en algunos casos sólo se necesitan 2 o 3 tornillos de un tamaño concreto, pero hay que pedir un mínimo de 25 de cada tamaño, algunas piezas son difíciles de encontrar y hay que pagar los gastos de envío de cada uno de los artículos que se piden. Reunir todas las piezas de una marca complicada puede resultar caro y llevar mucho tiempo. Y en varios casos, las piezas que pedí no encajaban y tuve que pedir otras diferentes. En resumen, si haces los cálculos para pedir las piezas tú mismo e incluir el envío, te será difícil superar su precio.

Puedes pedir el kit MakerRx Furious aquí:

https://www.makerrx.com/products/twin-turbo-furious-tourbillon-kit

También puedes hablar con MakerRx para imprimir las piezas de Furious si no tienes una impresora. Me parece que sus precios son muy razonables, sobre todo si los comparamos con un servicio de impresión como Shapeways.

11/16/19

Cambiada la longitud de los tornillos para minimizar el desprendimiento de los mismos.

Publicado nuevo archivo zip (Thingiverse files 110519.zip) que incluye actualizaciones de los siguientes archivos STL:

L2 Cuerpo inferior

L2 Lower Body Trellis2

Tapa de accionamiento de la base

11/5/19

Publicadas las actualizaciones de los siguientes archivos STL:

Anillo exterior de la unidad base a y b

Placa de accionamiento de la base

Cuerpo inferior de la L2

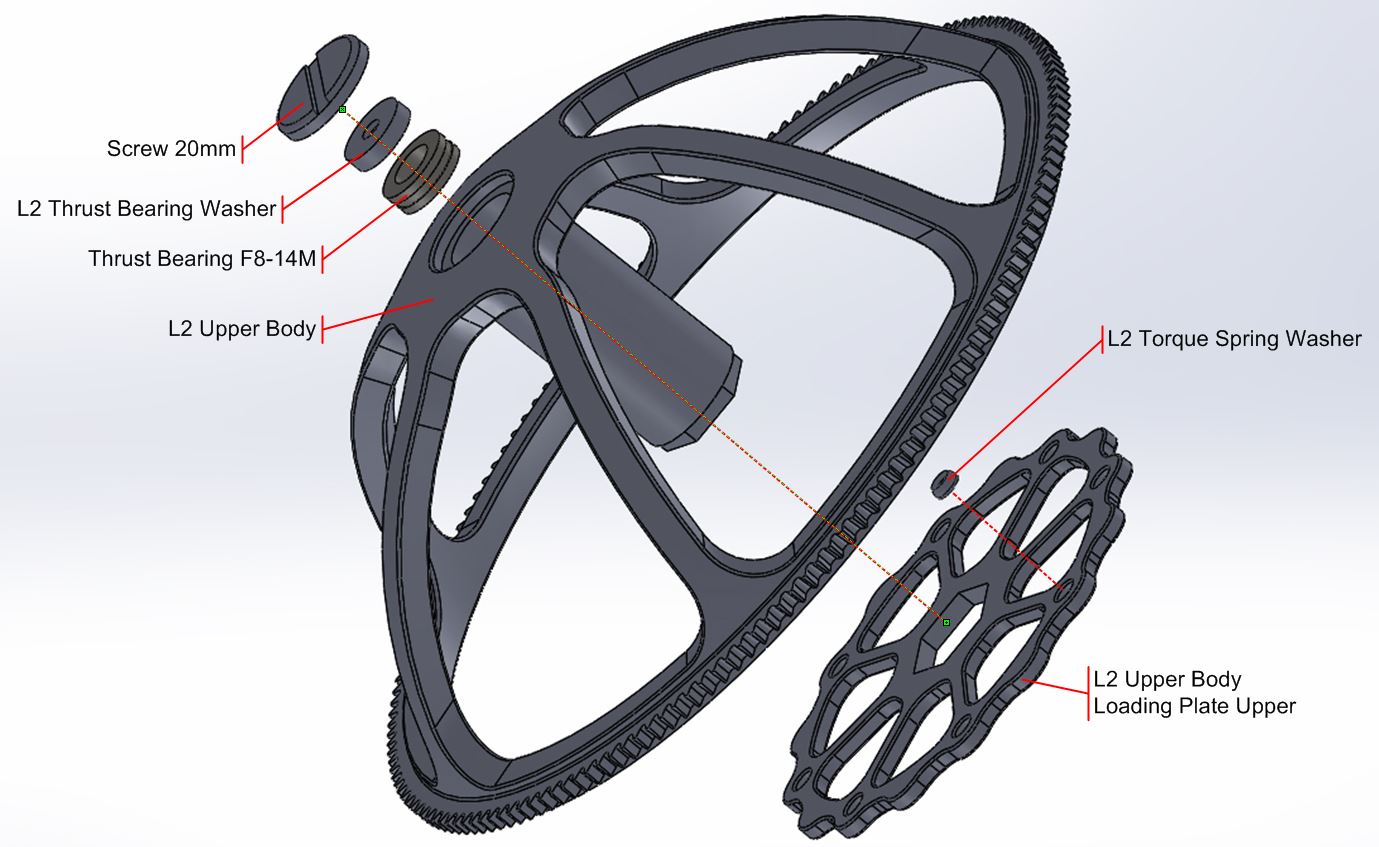

L2 Cuerpo Superior

L3 Carrera de rodamientos a y b

L3 Carrera del rodamiento inferior

Los archivos incluyen cambios para facilitar el montaje, por ejemplo, cambiando las dimensiones para proporcionar más holgura y reducir la necesidad de lijar o limar las piezas para que funcionen sin problemas.

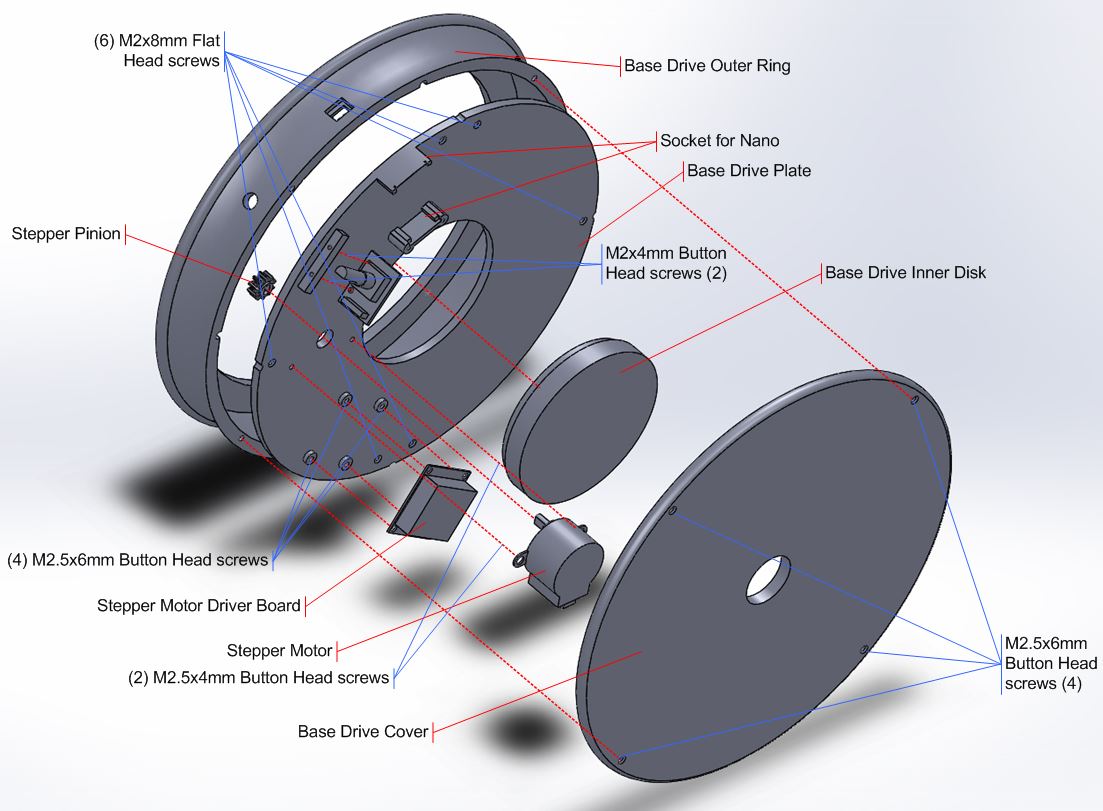

Además, utilice tornillos de cabeza cilíndrica de M2x4mm para fijar el motor paso a paso a la placa de accionamiento de la base. Si utiliza tornillos de M2x6mm, éstos atraviesan la Placa de Accionamiento de la Base, y rozan la parte inferior de la Carrera del Rodamiento L3, impidiendo que gire.

9/12/19

Actualizados los archivos STL de Base Drive. para incluir el agujero para el codificador del eje.

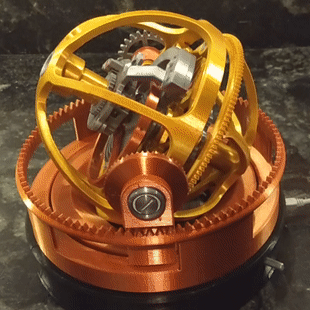

Modelé este diseño después de un Jacob and Co. Twin Turbo Furious. Pasé muchas horas mirando videos e imágenes que encontré en la web del reloj original.

Al igual que con el Gyrotourbillon y el Triple Axis, intenté que el modelo fuera una versión exacta (a escala) del mecanismo original del tourbillon del Furious. Imprimí tornillos de plástico a escala y los utilicé como tapas para cubrir los tornillos de acero que realmente lo mantienen unido.

Este es un vídeo en tiempo real del mismo, https://youtu.be/2-7S2i6AUyM

También es bastante grande, con un diámetro de más de 200mm.

En este diseño, he incluido varias versiones del eje de balance y de la horquilla que te darán algunas alternativas para conseguir que marque más fácilmente.

Por favor, lea el Resumen en Notas de Construcción para tener una mejor idea de las limitaciones de este diseño.

Tengo otros diseños de tourbillon y relacionados en:

https://cults3d.com/es/modelo-3d/artilugios/gyrotourbillon-jaeger-lecoutre-model

https://cults3d.com/es/modelo-3d/artilugios/triple-axis-tourbillon

https://cults3d.com/es/modelo-3d/artilugios/triaxial-quartz-movement-upgrade

Parámetros de impresión 3D

Marca de la impresora: Prusa

Impresora: I3 MK3S

Balsas: No

Soportes: Sí

Resolución: 1.5mm

Relleno: 15 %.

Filamento: PLA, Hatchbox Black y CC3D Silk oro, plata y cobre

  • Formato de archivo 3D: PDF, STL, y ZIP
  • Última actualización: 2021/02/22 05:59
  • Fecha de publicación: 2019/08/21 18:05

Licencia

CC BY NC

Palabras-clave

Creador

Electrical Engineer, but a Mechanical Engineer wannabe.

Página traducida por traducción automática. Ver la versión original.

Colección asociada a este modelo 3D

Los más vendidos de la categoría Artilugios


Añadir un comentario

6 comentarios

Can I print it with a printer with 150x150x150mm? (Flashforge Adventure 3)
Thanks for you answer in advance.

I'm still new to printing. What is the circuitry for?

Can you please upload a assambled stl ! That would be cool for animation :-) Great work !!!

Do you have any information for the 6mm jewels you use ?

Hey McMaven.
I've been planning to make this tourbillon.
I would just like to know what the total height of the tourbillon is including the base.
Thanks.
