Gyrotourbillon - Modelo Jaeger-LeCoutre

?
Calidad de creación: 4,2/5 (15 votos)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.

Descripción del modelo 3D

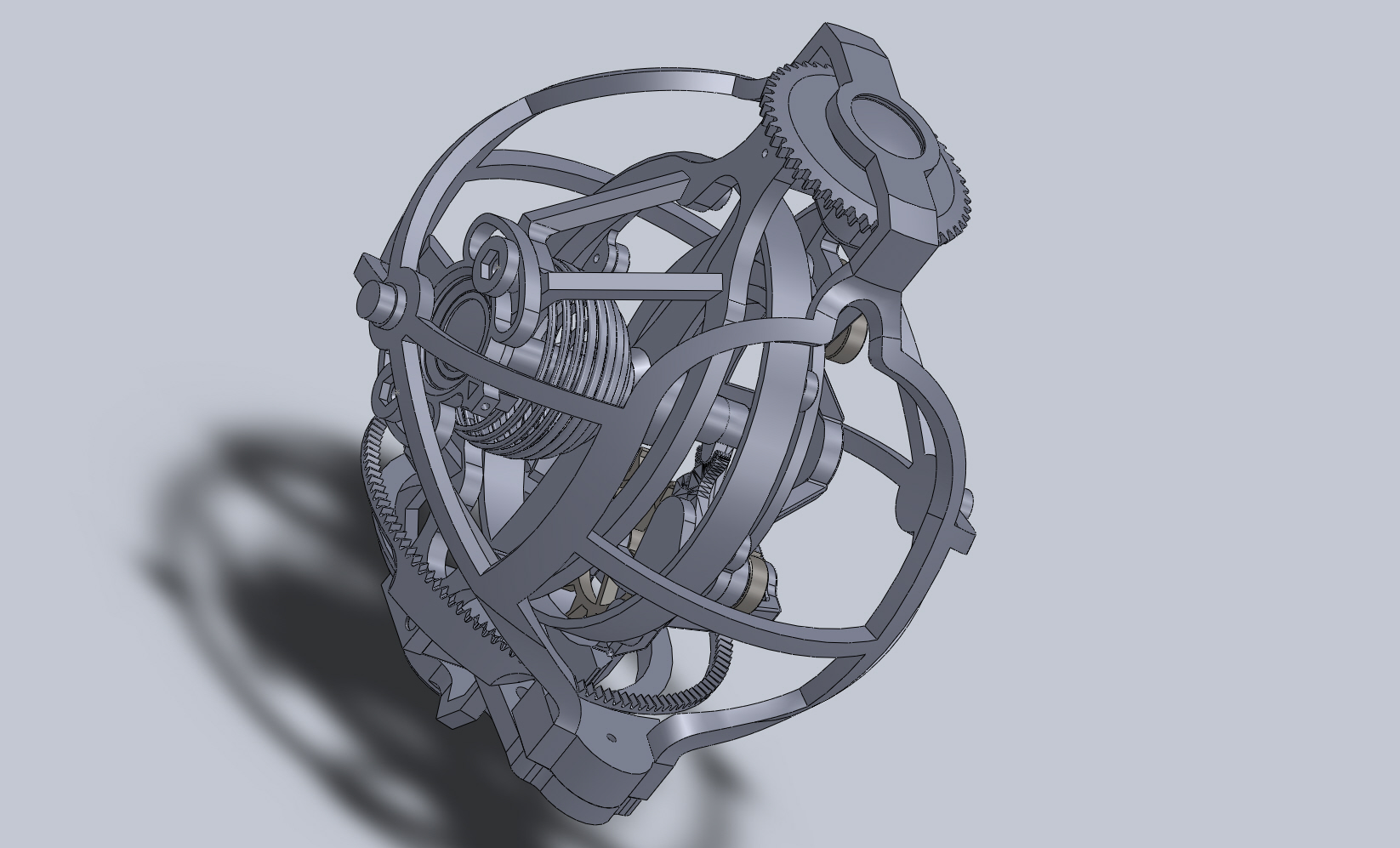

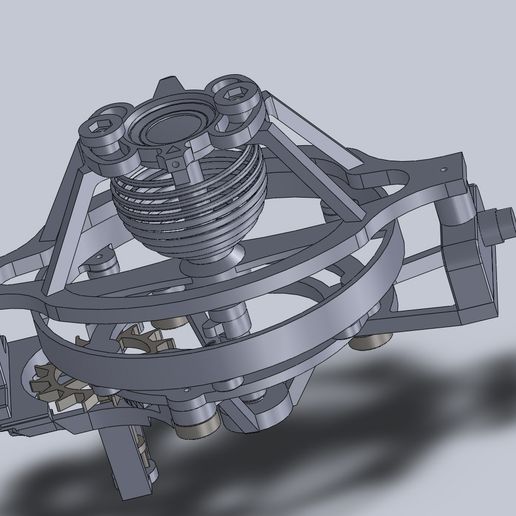

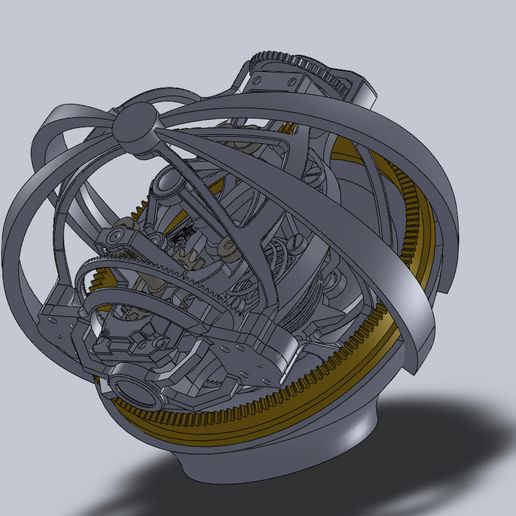

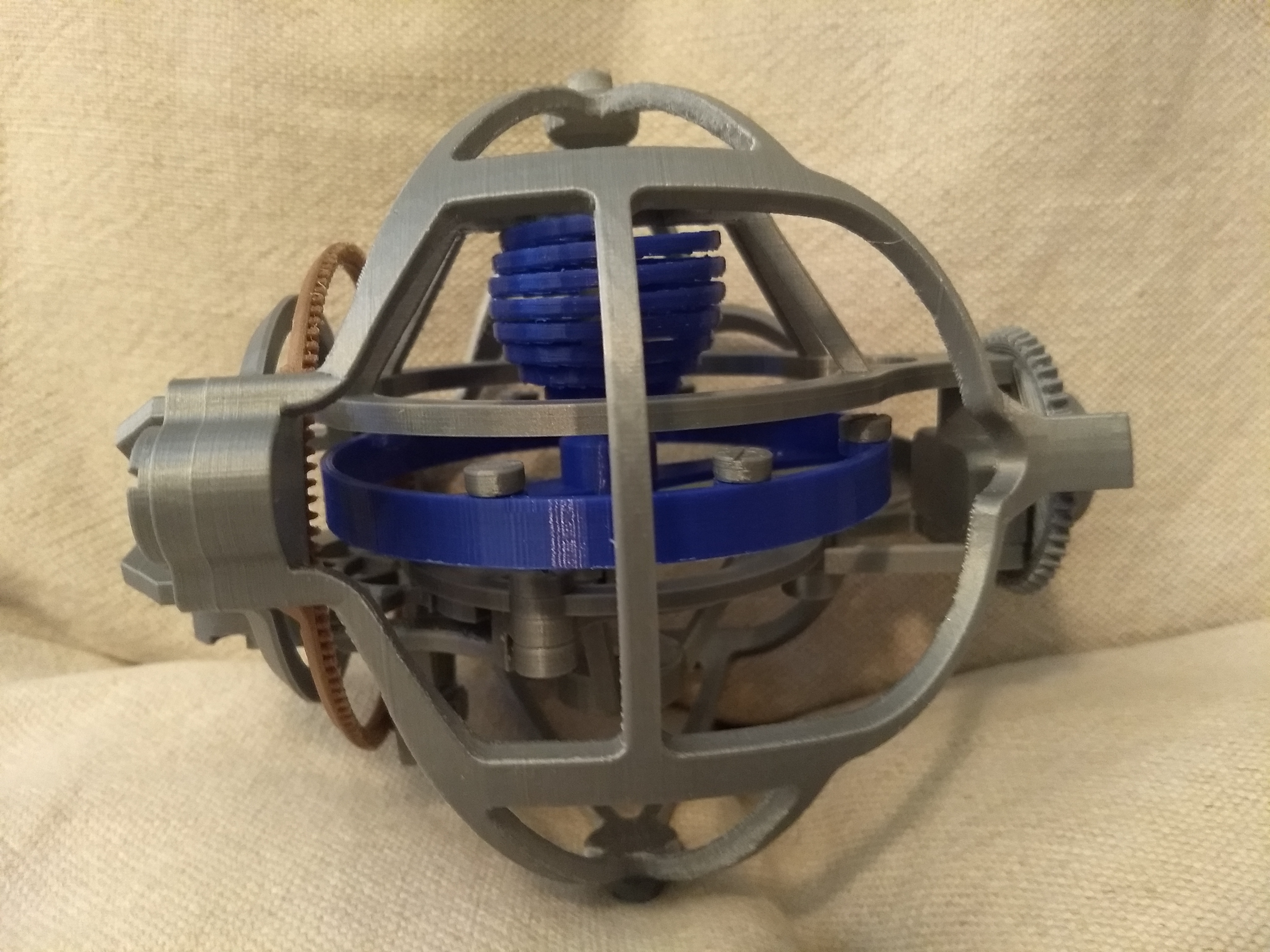

Este es mi primer diseño de reloj. Lo modelé a partir de un Gyrotourbillon de Jaeger-LeCoutre, que ofrecen en varios de sus relojes de alta gama.

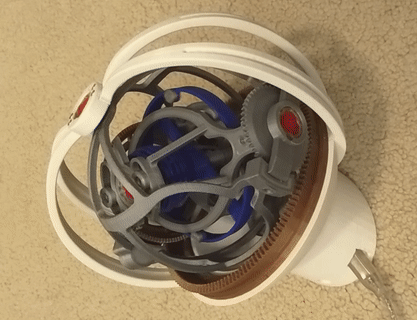

Aquí hay un lapso de tiempo del mismo. https://youtu.be/cU7_TfCbofo

Y un video en tiempo real. https://youtu.be/LBLzIHfYsfQ

4/21/22

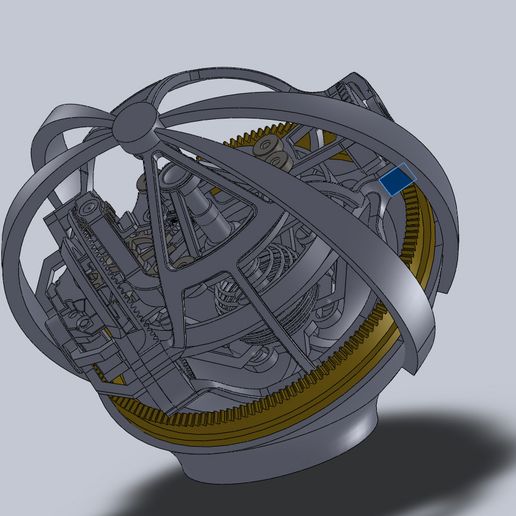

Se han actualizado las notas de construcción (Figura 1) para mostrar dónde va el anillo de la rueda de equilibrio L1.

7/17/21

Estoy feliz de anunciar que MakerRx ha comenzado a enviar un kit de las partes no impresas necesarias para construir el Gyrotourbillon. Una vez que usted tiene este kit todo lo que necesita para hacer esto son estos archivos y una impresora 3D.

https://www.makerrx.com/collections/projectkits/products/gyrotourbillon-hardware-kit

6/6/21

Actualizadas las notas de construcción.

  • Añadidas anotaciones de tornillos y rodamientos a las figuras.

  • Cambiados los tornillos de L1 Frame 1 a L1 Frame Support 1 de M2x12 a M2x10.

11/25/20

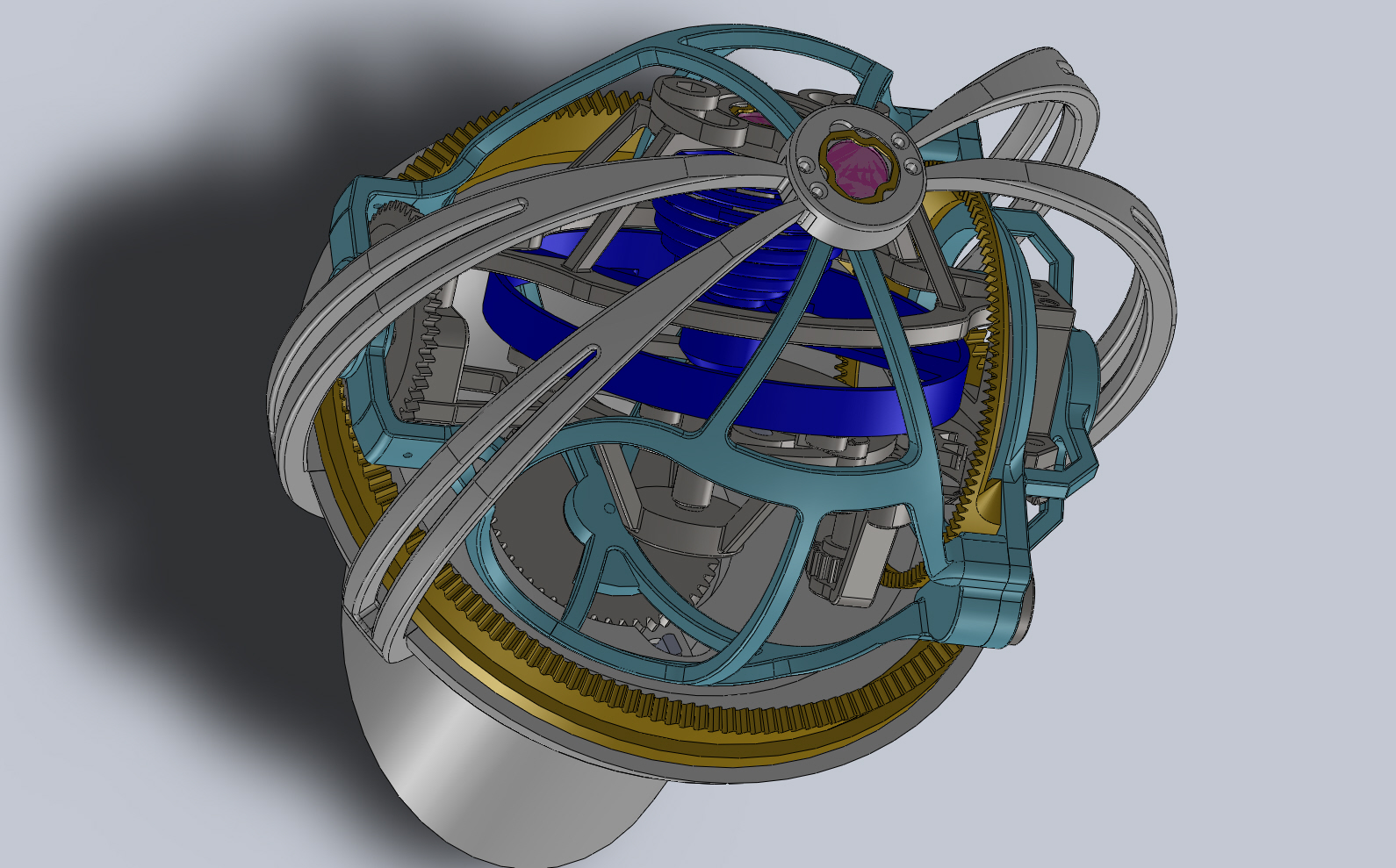

He subido un archivo EASM comprimido de todo el ensamblaje del Furious. Con un visor EASM, puedes rotar el ensamblaje en el espacio 3D, resaltar partes individuales, hacer ampliaciones, etc. Espero que el archivo responda a algunas de las preguntas sobre el ensamblaje que las Notas de Construcción no responden. Por favor, envíame un mensaje si encuentras útil esta forma de documentar el diseño, o si no lo encuentras. ¡Gracias!

Puedes descargar un visor gratuito de EASM aquí. Tienes que 'registrarte' para descargar el visor pero Solidworks no te molesta con correos electrónicos. Y hay otros visores gratuitos disponibles si quieres..

https://www.solidworks.com/sw/support/edrawings/e2_register.htm

Este modelo tiene unos 175mm de diámetro. Lo alimento con una fuente de alimentación USB de 2 amperios.

Lea el PDF de Notas de Construcción del Gyrotourbillon en los archivos para más información.

Tengo otros diseños de tourbillones y relacionados en:

https://cults3d.com/es/modelo-3d/artilugios/tt-furious

https://cults3d.com/es/modelo-3d/artilugios/triple-axis-tourbillon

https://cults3d.com/es/modelo-3d/artilugios/triaxial-quartz-movement-upgrade

Disfruta, McMaven


Parámetros de impresión 3D

Marca de la impresora: Prusa

Impresora: i3 MK3

Balsas: No

Soportes: Sí

Resolución: 1.5mm

Relleno: 20%.

Filamento: Hatchbox PLA azul, blanco, oro, plata, rojo transparente
