2025 Обновленная версия Удобное крепление для громкой связи (для кровати/дивана)

В этой новейшей версии 2025 года полностью переработаны все детали. Это версия для Handy 1. Нажмите здесь для обновленной версии для Handy 2: https://cults3d.com/ru/3d-model/razlichnye/handy-2-pro-handsfree-mount-for-bed-sofa-lying-down

Чтобы сделать это регулируемое крепление для Handy 1, вам нужно распечатать следующее:

V-Base 256mm bed USA.stl

Зажим USA 2025.stl

Hirth A Embedded USA.stl (распечатать по одному для каждого соединения)

Hirth B Wingnut USA.stl (распечатать по одному для каждого соединения)

Если у вас есть размер 300x300 мм, вы можете использовать замену V-Base 300mm bed USA.stl. Если вам нужна большая база для большей устойчивости, но у вас нет кровати для печати большего размера, вы можете использовать V-Base 3-Part USA.stl, а затем склеить три части вместе. Версия из трех частей будет намного прочнее, если вы используете дюбели для соединения частей вместе. Я прилагаю несколько напечатанных в 3d-формате дюбелей, но я рекомендую использовать деревянные дюбели. Я нашел в местном хозяйственном магазине дюбель диаметром около 1/4 дюйма (6,3 мм), и мне пришлось уменьшить его до нужного размера.

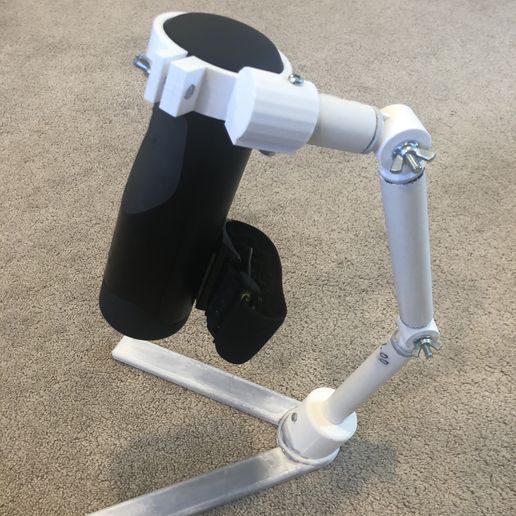

Необходимое оборудование для регулируемого крепления: Болт M5 и барашковая гайка для фиксации подручных средств в зажиме. Болты M5 или шурупы по дереву для крепления трубы ПВХ к печатным деталям. Болт в основании - M5x60 мм. Но если вы хотите закрепить его гайкой, используйте 65 мм. Я не использую гайку, так как ее угол наклона вниз не дает ей выскользнуть. Болт, которым зажим крепится к ПВХ, - M4x40 мм. Болт для зажима - M5x30 мм. Вам также понадобятся три куска 3/4-дюймовой трубы ПВХ. Куски ПВХ имеют размеры 2,75 дюйма, 6,75 дюйма и 7 дюймов, но вы можете подобрать размер по своему усмотрению. Раньше я приклеивал ПВХ к шарнирам, верхнему зажиму и основанию, но теперь я добавил отверстия для шурупов, чтобы можно было менять части местами и разбирать всю конструкцию во время путешествий.

В комплект также входят обновленные шарниры для изготовления регулируемого крепления. Эти новые версии имеют больший диапазон движения для шарниров и более прочные, чем предыдущие версии. Распечатайте по две детали. На одной стороне находится шестигранная головка болта, чтобы его можно было затянуть без инструментов (она называется встроенной стороной). Другая сторона предназначена для барашковой гайки, чтобы можно было легко отрегулировать болт на лету, не хватаясь за гаечный ключ. Предназначен для шестигранного болта M6x50 мм и накидной гайки M6 (с дополнительной шайбой).

EXTRA-JOINT VERSION: Я экспериментировал с несколькими креплениями для громкой связи, которые имели больше двух шарниров. Я добавил в общей сложности два дополнительных шарнира (5 соединенных прямых частей). Это сделано для максимальной регулировки в различных ситуациях.

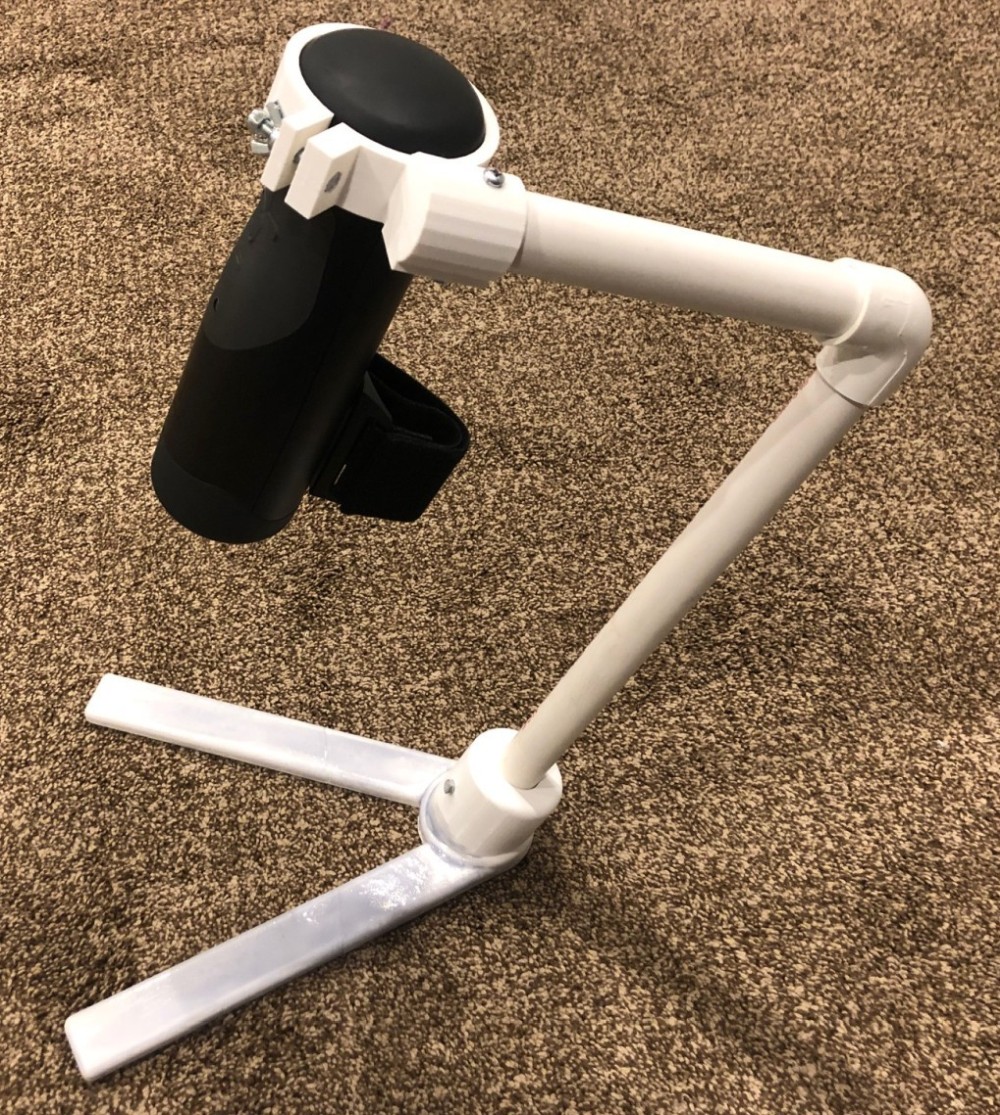

НЕ РЕГУЛИРУЕМАЯ ВЕРСИЯ: Для оригинальной нерегулируемой конструкции вам нужно только распечатать V-образное основание по вашему выбору и зажим. Я использовал два прямых куска 3/4-дюймовой ПВХ-трубы и локоть под прямым углом. Один кусок имеет размер 7,5 дюйма, а другой - 14,25 дюйма, но вы можете подобрать размер по своему усмотрению. Для нерегулируемой версии вам не нужно печатать шарниры.

ЕВРОПЕЙСКАЯ ВЕРСИЯ: Предназначена для 32-мм пвх-трубы. Кто-то попросил их, и я просто переделал версии для США в версии с отверстиями для 32-миллиметровых труб. Я не тестировал их и не планирую, поскольку у меня нет 32-миллиметровой пвх-трубы. Если кто-нибудь напечатает их и у него возникнут проблемы с подгонкой, пожалуйста, дайте мне знать. Просто подставьте Euro32mm версии каждой детали вместо USA версии в списке выше. Кроме того, я не уверен, насколько прочными будут соединения Хирта в евро-версии, поскольку отверстие теперь 32 мм, а не 27 мм. Но я добавил немного дополнительной ширины к внешней стороне цилиндра, которая, я надеюсь, будет достаточно прочной, особенно если вы будете печатать с 4 стенками и 100% заполнением.

Я использую 4-стенки из PLA со 100-процентным наполнителем. Для прочности я покрываю основание и стыки с хиртом УФ-смолой, но, возможно, она в этом не нуждается. С 4 стенками, вероятно, можно использовать меньше наполнителя, но я оставляю это на ваше усмотрение.
