Jagdpanzer 38(t) Hetzer масштаб 1/16 - 3D печатная RC модель танка

IMG_20190723_125117937.jpg Jagdpanzer 38(t) Hetzer масштаб 1/16 - 3D печатная RC модель танка
IMG_20231002_131336_result.jpg Jagdpanzer 38(t) Hetzer масштаб 1/16 - 3D печатная RC модель танка
IMG_20231002_131116_result.jpg Jagdpanzer 38(t) Hetzer масштаб 1/16 - 3D печатная RC модель танка
IMG_20190723_124646828.jpg Jagdpanzer 38(t) Hetzer масштаб 1/16 - 3D печатная RC модель танка
IMG_20231002_131229_result.jpg Jagdpanzer 38(t) Hetzer масштаб 1/16 - 3D печатная RC модель танка
IMG_20190723_114244810.jpg Jagdpanzer 38(t) Hetzer масштаб 1/16 - 3D печатная RC модель танка
IMG_20231002_130816_result.jpg Jagdpanzer 38(t) Hetzer масштаб 1/16 - 3D печатная RC модель танка
IMG_20190723_124627963.jpg Jagdpanzer 38(t) Hetzer масштаб 1/16 - 3D печатная RC модель танка
IMG_20190723_124743087.jpg Jagdpanzer 38(t) Hetzer масштаб 1/16 - 3D печатная RC модель танка
0016.JPG Jagdpanzer 38(t) Hetzer масштаб 1/16 - 3D печатная RC модель танка
0015.JPG Jagdpanzer 38(t) Hetzer масштаб 1/16 - 3D печатная RC модель танка
0aac.JPG Jagdpanzer 38(t) Hetzer масштаб 1/16 - 3D печатная RC модель танка
Реклама
Сделать предложение
Поделиться
Добавить к
Make
?
Качество творения: 4,7/5 (10 голоса)
Оценка участников по печатаемости, полезности, уровню детализации, т.д.
Лицензия
Формат 3D-проектирования
1 файл (ZIP) Закрыть
  • Jagdpanzer_38t-scale_1.16_by_Warprints_v1.0.2.zip
    • 01/01-01.stl
    • 01/01-02.STL
    • 01/01-03.stl
    • 01/01-04.STL
    • 01/01-05.STL
    • 01/01-06.STL
    • 01/01-07.STL
    • 01/01-08.STL
    • 01/01-09.STL
    • 01/01-10.STL
    • 01/01-11.STL
    • 01/01-12.STL
    • 01/01-13.STL
    • 01/01-14.STL
    • 01/01-15.STL
    • 01/01-16.STL
    • 01/01-17.STL
    • 01/01-18.STL
    • 01/01-19.STL
    • 01/01-20A.STL
    • 01/01-20B.STL
    • 01/01-21.STL
    • 01/01-22.STL
    • 01/01-23.STL
    • 01/01-24.STL
    • 01/01-25.STL
    • 01/01-26A.STL
    • 01/01-26B.STL
    • 01/01-26C.STL
    • 01/01-26D.STL
    • 01/01-27A.STL
    • 01/01-27B.STL
    • 01/01-28A.STL
    • 01/01-28B.STL
    • 01/01-28C.STL
    • 01/01-29.STL
    • 01/01-30.STL
    • 01/01-31.STL
    • 01/01-32.STL
    • 01/01-33.STL
    • 01/01-34.STL
    • 01/01-35.STL
    • 01/01-36.STL
    • 01/01-37.STL
    • 01/01-38.STL
    • 01/01-39.STL
    • 01/01-40.STL
    • 01/01-41.STL
    • 01/01-42.STL
    • 01/01-43A.STL
    • 01/01-43B.STL
    • 01/01-44A.STL
    • 01/01-44B.STL
    • 01/01-45A.STL
    • 01/01-45B.STL
    • 01/01-46.STL
    • 01/01-47.STL
    • 01/01-48.STL
    • 02A/02A-01.STL
    • 02A/02A-02.STL
    • 02A/02A-03.STL
    • 02A/02A-04.STL
    • 02A/02A-05.STL
    • 02A/02A-06.STL
    • 02A/02A-07.STL
    • 02A/02A-08.STL
    • 02A/02A-09.STL
    • 02A/02A-10.STL
    • 02B/02B-01.STL
    • 02B/02B-02.STL
    • 02B/02B-03.STL
    • 02B/02B-04.STL
    • 02B/02B-05.STL
    • 02B/02B-06.STL
    • 02B/02B-07.STL
    • 02B/02B-08.STL
    • 03/03-01.STL
    • 03/03-02.STL
    • 03/03-03.STL
    • 03/03-04.STL
    • 03/03-05.STL
    • 04/04-01.STL
    • 04/04-02.STL
    • 04/04-03.STL
    • 04/04-04.STL
    • 04/04-05.STL
    • 04/04-06.STL
    • 04/04-07.STL
    • 04/04-08.STL
    • 04/04-09.STL
    • 04/04-10.STL
    • 04/04-11.STL
    • 04/04-12.STL
    • 04/04-13.STL
    • 04/04-14.STL
    • 04/04-15.STL
    • 04/04-16A.STL
    • 04/04-16B.STL
    • 04/04-16C.STL
    • 04/04-17A.STL
    • 04/04-17B.STL
    • 04/04-17C.STL
    • 04/04-18.STL
    • 04/04-19.STL
    • 04/04-20.STL
    • 04/04-21.STL
    • 04/04-22.STL
    • 04/04-23.STL
    • 04/04-24.STL
    • 04/04-25.STL
    • 04/04-26.STL
    • 04/04-27.STL
    • 04/04-28.STL
    • 04/04-29.STL
    • 04/04-30.STL
    • 04/04-31.STL
    • 04/04-32.STL
    • 04/04-33.STL
    • 04/04-34.STL
    • 04/04-35.STL
    • 04/04-36.STL
    • 04/04-37.STL
    • 04/04-38.STL
    • 04/04-39.STL
    • 04/04-40.STL
    • 04/04-41.STL
    • 04/04-42.STL
    • 04/04-43A.STL
    • 04/04-43B.STL
    • 04/04-43C.STL
    • 04/04-43D.STL
    • Alternative parts/01-01_HI-SPEED.STL
    • Alternative parts/01-01_HI-SPEED_NO_HANDLES.STL
    • Alternative parts/01-01_NO_BASE.STL
    • Alternative parts/01-01_NO_HANDLES.STL
    • Alternative parts/01-02_NO_BASE.STL
    • Alternative parts/01-03_NO_BASE.STL
    • Alternative parts/01-09_NO_BASE.STL
    • Alternative parts/01-10_NO_BASE.STL
    • Alternative parts/01-11A_alt.STL
    • Alternative parts/01-11B_alt.STL
    • Alternative parts/01-11B_alt_NO_BASE.STL
    • Alternative parts/01-13_NO_BASE.STL
    • Alternative parts/01-14_NO_BASE.STL
    • Alternative parts/01-20A_alt.stl
    • Alternative parts/01-20B_alt.STL
    • Alternative parts/01-44A_NO_BASE.STL
    • Alternative parts/01-44_alt.STL
    • Alternative parts/02A-01_NO_BASE.STL
    • Alternative parts/02A-03_NO_BASE.STL
    • Alternative parts/02A-04_NO_BASE.STL
    • Alternative parts/02A-05_NO_BASE.STL
    • Alternative parts/02A-09_NO_BASE.STL
    • Alternative parts/02A-10_NO_BASE.STL
    • Alternative parts/03-01_176RPM.STL
    • Alternative parts/03-01_POLOLU.STL
    • Alternative parts/03-02_176RPM.STL
    • Alternative parts/03-02_POLOLU.STL
    • Alternative parts/03-03_176RPM.STL
    • Alternative parts/03-03_176RPM_NO_BASE.STL
    • Alternative parts/03-03_NO_BASE.STL.STL
    • Alternative parts/03-04_176RPM.STL
    • Alternative parts/03-04_176RPM_NO_BASE.STL
    • Alternative parts/03-04_NO_BASE.STL
    • Alternative parts/03-05_tight_holes.STL
    • Alternative parts/04-01_ALT.stl
    • Alternative parts/04-01_ALT_NO_HANDLES.STL
    • Alternative parts/04-01_HINGE.STL
    • Alternative parts/04-01_NO_BASE.STL
    • Alternative parts/04-01_NO_BASE_NO_HANDLES.STL
    • Alternative parts/04-01_NO_HANDLES.STL
    • Alternative parts/04-01_NO_HANDLES_NO_HINGES.STL
    • Alternative parts/04-02_NO_BASE.STL
    • Alternative parts/04-02_NO_BASE_NO_HANDLES.STL
    • Alternative parts/04-02_NO_HANDLES.STL
    • Alternative parts/04-04_NO_HANDLES.STL
    • Alternative parts/04-08_NO_HANDLES.STL
    • Alternative parts/04-09_NO_HANDLES.STL
    • Alternative parts/04-10_NO_HANDLES.STL
    • Alternative parts/04-12_NO_HANDLES.STL
    • Alternative parts/04-13_NO_HANDLES.STL
    • Alternative parts/04-17B_NO_BASE.STL
    • Alternative parts/04-21_NO_BASE.STL
    • Alternative parts/04-23_NO_BASE.STL
    • Alternative parts/04-31_ALT.STL
    • Alternative parts/04-43C_NO_BASE.STL
    • Alternative parts/04-43D_ALT.STL
    • FOR_DLP_SLA_PRINTERS/01-11_DLP.STL
    • FOR_DLP_SLA_PRINTERS/01-20_DLP.STL
    • FOR_DLP_SLA_PRINTERS/01-20_DLP_Support.stl
    • FOR_DLP_SLA_PRINTERS/01-21_DLP.STL
    • FOR_DLP_SLA_PRINTERS/01-21_DLP_hollow.STL
    • FOR_DLP_SLA_PRINTERS/01-22_DLP.STL
    • FOR_DLP_SLA_PRINTERS/01-24_DLP.STL
    • FOR_DLP_SLA_PRINTERS/01-26_DLP.STL
    • FOR_DLP_SLA_PRINTERS/01-26_DLP_Support.stl
    • FOR_DLP_SLA_PRINTERS/02-09_DLP.STL
    • FOR_DLP_SLA_PRINTERS/02A-02_02A-03_DLP.STL
    • FOR_DLP_SLA_PRINTERS/02A-02_02A-03_DLP_Support.stl
    • FOR_DLP_SLA_PRINTERS/02A-03_DLP.STL
    • FOR_DLP_SLA_PRINTERS/03-05_DLP.STL
    • FOR_DLP_SLA_PRINTERS/03-05_DLP_Support.STL
    • FOR_DLP_SLA_PRINTERS/03-05_DLP_tight_holes.STL
    • FOR_DLP_SLA_PRINTERS/04-28_DLP.STL
    • FOR_DLP_SLA_PRINTERS/MG34_part1.STL
    • FOR_DLP_SLA_PRINTERS/MG34_part1_Support.stl
    • FOR_DLP_SLA_PRINTERS/MG34_part2.STL
    • Hetzer_HD_PACK/01-01_HD.STL
    • Hetzer_HD_PACK/01-04_HD.STL
    • Hetzer_HD_PACK/01-05_HD.STL
    • Hetzer_HD_PACK/01-06_HD.STL
    • Hetzer_HD_PACK/01-32_HD.STL
    • Hetzer_HD_PACK/01-36_HD.STL
    • Hetzer_HD_PACK/01-37_HD.STL
    • Hetzer_HD_PACK/01-38_HD.STL
    • Hetzer_HD_PACK/01-44A_HD.STL
    • Hetzer_HD_PACK/01-47_HD.STL.STL
    • Hetzer_HD_PACK/02A-09_HD.STL
    • Hetzer_HD_PACK/02A-10_HD.STL
    • Other/Ir_adapter.STL
    • Other/JIG-01.STL
    • Other/JIG-02.STL
    • Other/JIG-02_JGA25-370.STL
    • Other/JIG-02_POLOLU.STL
    • Other/net_template.STL
    • Other/SERVO_alt.STL

Узнайте больше о форматах
Последнее обновление
Дата публикации
Номер конструкции 150556
warprints

warprints

Сертифицированная учетная запись
Проблема с работой? Сообщить о проблеме.

Информация о 3D файле

Описание 3D-модели

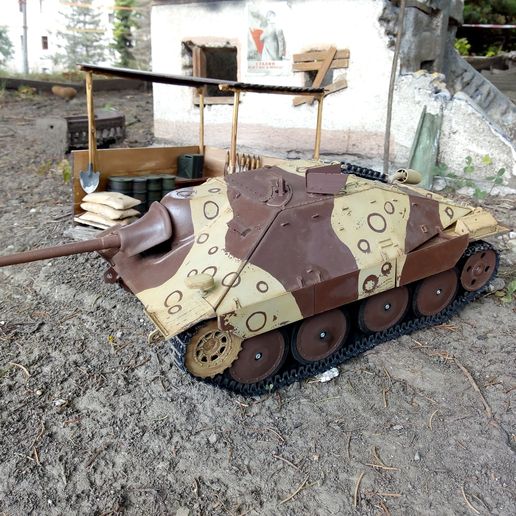

Полностью 3D-печатный Jagdpanzer 38(t) Hetzer в масштабе 1/16

Первый из моих релизов. Моя цель - предоставить 3D-печатаемые RC-танки с качеством обычных наборов.

Детализированные, полные функций и простые в сборке (печати).

Здесь есть все, что нужно для постройки RC Hetzer.

За исключением аппаратуры и электроники, конечно.

Есть много альтернативных деталей. Hetzer может быть оснащен различной электроникой и функциями, это ваш выбор.

Вы можете построить дешевую и простую RC-модель или машину с множеством привлекательных функций, включая подвижный прицел наводчика.

Пожалуйста, прочитайте руководство по сборке для получения более подробной информации о наборе.

Там можно увидеть все самое важное. Там полно чертежей.

Хетцер идет с нами:

-все люки открыты

-сервоуправляемое вертикальное и горизонтальное движение пушки

-управляемая сервоприводом отдача

-съемный прицел, соединенный с пушкой

-альтернативный (простой) пулемет для низкоуровневых блоков управления

-360° вращающийся пулемет

-готовность к простой установке дымогенератора

-Светодиодная лампа для переднего фонаря

-натяжители гусениц

-рабочие подвески

-съемные запасные звенья гусениц

-резиновые обода дорожных колес

-IR-адаптер для ИК-системы HL/Torro

-альтернативные детали для упрощенной сборки

-специальные версии некоторых деталей для DLP/SLA-принтера

-пулемет mg34, печатаемый на DLP/SLA-принтере

BOM можно увидеть на фотографиях или в руководстве по сборке (стр. 5 и 6)

Я потратил 18 месяцев на разработку этого набора, чтобы сделать его лучшим.

Пожалуйста, не делитесь этими STL, это повлияет на мои следующие релизы.

Большое спасибо.

обновление 19.12.2023

  • исправлена часть 01-22_DLP

  • новый дизайн части 04-18

  • добавлены альтернативные файлы 01-01_HI-SPEED для быстрых принтеров

  • добавлены альтернативные файлы 04-01_NO_HINGES

  • добавлен альтернативный файл 04-01_HINGE

  • петли для люков переработаны для облегчения сборки

  • изменена задняя часть детали 04-01

  • исправлены ошибки в руководстве по сборке

  • обновлено руководство по сборке и печати для новых файлов

обновление 20.6.2023

  • добавлены предварительно поддерживаемые STL-файлы для смоляных принтеров

  • добавлен новый STL для пистолета (печатается сразу со смолой)

  • добавлен новый STL для мантии пушки (печатается сразу со смолой)

  • HD-пакет вернулся

  • оптимизирован мост на детали 01-03

Настройки 3D-печати

Для печати необходимо сопло 0,3 мм.

В качестве альтернативы можно использовать генератор стенок Arachne с соплом 0,4 мм.

Все важные сведения о печати и строительстве вы найдете в двух файлах pdf.

Руководство по печати, содержащее множество информации о печати:

https://drive.google.com/open?id=1orbg-t4cjOVlGV9EeilPNBsvGUdBGvZj

https://www.dropbox.com/s/jnnwc3s8i0o3sa9/Hetzer-Printing_EN.pdf?dl=0

Руководство по сборке, подробные инструкции по сборке:

https://drive.google.com/open?id=18LCJDCjjGQZziQ3LcJcBIiZ1xlfTM2r5

https://www.dropbox.com/s/3qymikrfa7n8z6e/Hetzer-Assembly_Guide_EN.pdf?dl=0
