3d-печатный грейдер

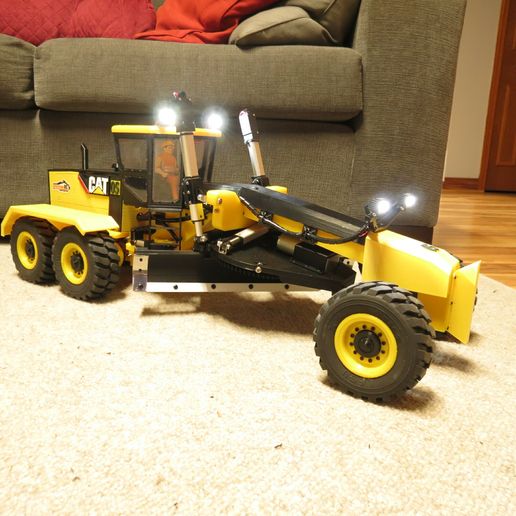

20250913_101417.jpg 3d-печатный грейдер
IMG_2773.jpg 3d-печатный грейдер
IMG_2610.jpg 3d-печатный грейдер
IMG_2613.jpg 3d-печатный грейдер
IMG_2614.jpg 3d-печатный грейдер
grader-v7-parts-for-220-printer-v1.png 3d-печатный грейдер
shema-electrique-grader.png 3d-печатный грейдер
grader-v7-v73.png 3d-печатный грейдер
20230813_070153.jpg 3d-печатный грейдер

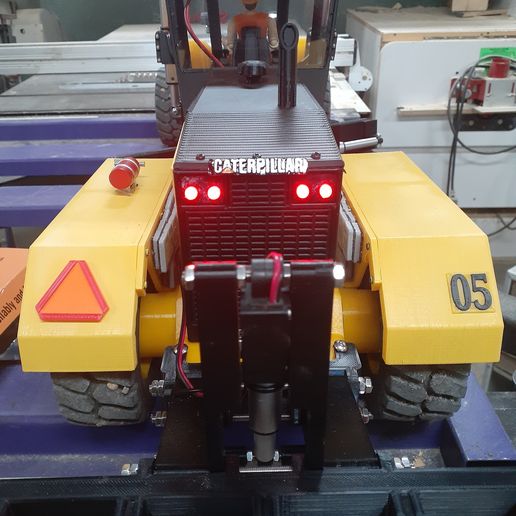

20230813_070421.jpg 3d-печатный грейдер
IMG_2697.jpg 3d-печатный грейдер
front-blade-v2.png 3d-печатный грейдер

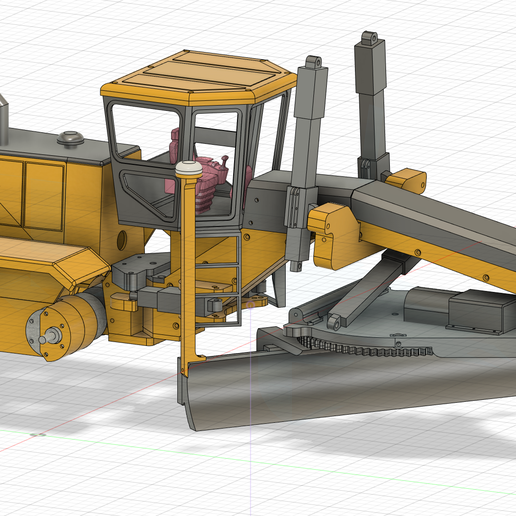

grader-GPS-receivers.png 3d-печатный грейдер
grader-gyro-holder.png 3d-печатный грейдер
IMG_2765.jpg 3d-печатный грейдер
IMG_2775.jpg 3d-печатный грейдер
IMG_2776.jpg 3d-печатный грейдер

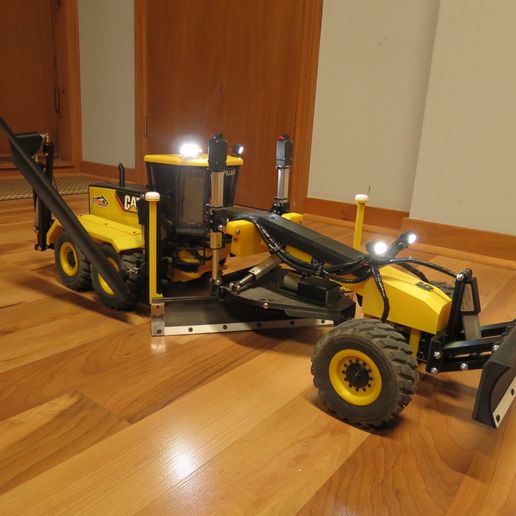

IMG_2797.jpg 3d-печатный грейдер

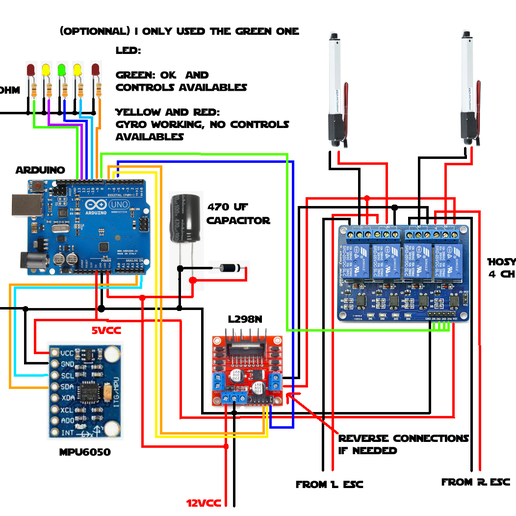

gyro-kit-wirring-diagram.png 3d-печатный грейдер

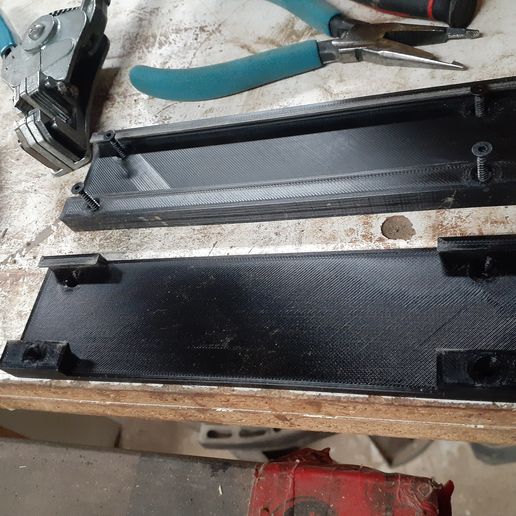

20240430_110551.jpg 3d-печатный грейдер
20240430_110935.jpg 3d-печатный грейдер
383192973_287034637419865_397762721034286254_n.png 3d-печатный грейдер
384025571_634292315491648_3388175331685272873_n.png 3d-печатный грейдер
383105101_1346334969315830_5497241387752418695_n.png 3d-печатный грейдер
20250913_101429.jpg 3d-печатный грейдер

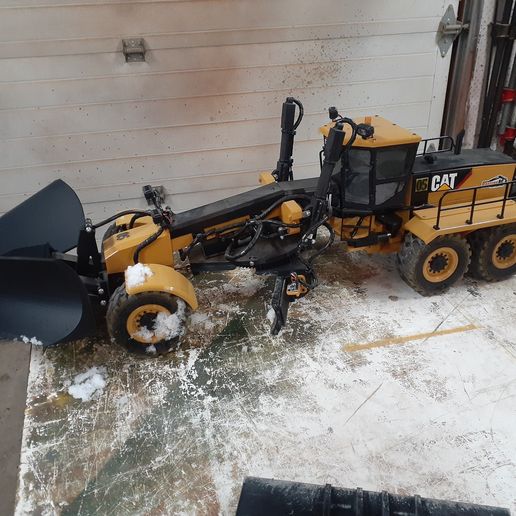

20251217_184234.jpg 3d-печатный грейдер
20251217_183858.jpg 3d-печатный грейдер
side blades attachment bracket.stl 3d-печатный грейдер
side blades.stl 3d-печатный грейдер
drilling templates.stl 3d-печатный грейдер
front wheel hub no motors reenforced option.stl 3d-печатный грейдер
reenforced mud gard braket.stl 3d-печатный грейдер
20250913_101417.jpg 3d-печатный грейдер
IMG_2773.jpg 3d-печатный грейдер
IMG_2610.jpg 3d-печатный грейдер
IMG_2613.jpg 3d-печатный грейдер
IMG_2614.jpg 3d-печатный грейдер
grader-v7-parts-for-220-printer-v1.png 3d-печатный грейдер
shema-electrique-grader.png 3d-печатный грейдер
grader-v7-v73.png 3d-печатный грейдер
20230813_070153.jpg 3d-печатный грейдер
20230813_070421.jpg 3d-печатный грейдер
IMG_2697.jpg 3d-печатный грейдер
front-blade-v2.png 3d-печатный грейдер
grader-GPS-receivers.png 3d-печатный грейдер
grader-gyro-holder.png 3d-печатный грейдер
IMG_2765.jpg 3d-печатный грейдер
IMG_2775.jpg 3d-печатный грейдер
IMG_2776.jpg 3d-печатный грейдер
IMG_2797.jpg 3d-печатный грейдер
gyro-kit-wirring-diagram.png 3d-печатный грейдер
20240430_110551.jpg 3d-печатный грейдер
20240430_110935.jpg 3d-печатный грейдер
383192973_287034637419865_397762721034286254_n.png 3d-печатный грейдер
384025571_634292315491648_3388175331685272873_n.png 3d-печатный грейдер
383105101_1346334969315830_5497241387752418695_n.png 3d-печатный грейдер
20250913_101429.jpg 3d-печатный грейдер
20251217_184234.jpg 3d-печатный грейдер
20251217_183858.jpg 3d-печатный грейдер
side blades attachment bracket.stl 3d-печатный грейдер
side blades.stl 3d-печатный грейдер
drilling templates.stl 3d-печатный грейдер
front wheel hub no motors reenforced option.stl 3d-печатный грейдер
reenforced mud gard braket.stl 3d-печатный грейдер
Реклама
Поделиться
Добавить к
Make
?
Качество творения: 5/5 (2 голоса)
Оценка участников по печатаемости, полезности, уровню детализации, т.д.
Лицензия
Использование
Формат 3D-проектирования
7 файлов (STL и ZIP) Закрыть
  • drilling templates.stl
  • front wheel hub no motors reenforced option.stl
  • grader cat 16m.zip
    • building manual/3d printed cat 16M building manual.pdf
    • gyro kit/cabine floor naked.stl
    • gyro kit/IMG_2763.JPG
    • gyro kit/IMG_2764.JPG
    • gyro kit/IMG_2765.JPG
    • gyro kit/IMG_2766.JPG
    • gyro kit/part list for gyro option.txt
    • gyro kit/programation for arduino.txt
    • gyro kit/update gyro program V1.txt
    • gyro kit/windows shades.stl
    • gyro kit/grader_leveling_kit_arduino/grader_leveling_kit_arduino.ino
    • gyro kit/prochain essai de prog/gradeSteveVariable.ino
    • gyro kit/prochain essai de prog/gradeSteveVariable/gradeSteveVariable.ino
    • gyro kit/prochain essai de prog/gradeSteveVariable/variable prog.txt
    • gyro kit/prochain essai de prog/gradeSteveVariable/variable prog.zip
    • part list/parts needed for the 16M grader.txt
    • side wings/back actutor holder.stl
    • side wings/back support.stl
    • side wings/central support.stl
    • side wings/front actuator holder.stl
    • side wings/front slider.stl
    • side wings/lifting arms.stl
    • side wings/part list for side wing.txt
    • side wings/side wing setup.pdf
    • side wings/side wings 220 option.stl
    • side wings/side wings.stl
    • STL/attache hood v1.stl
    • STL/caterpillar 55x9.stl
    • STL/front lights holder.stl
    • STL/hand rails.zip
    • STL/lent pancarte v2.stl
    • STL/parts for 220 printer.zip
    • STL/windows templates.stl
    • STL/back frame/back frame.stl
    • STL/back frame/back frame_left.stl
    • STL/back frame/back frame_right.stl
    • STL/back frame/back frame_swivel frame holder.stl
    • STL/back frame/wheels arms.stl
    • STL/blade/gear table grader.stl
    • STL/blade/grader blade table actuator attachment.stl
    • STL/blade/grader blade.stl
    • STL/blade/grader blade_slide actu attachment.stl
    • STL/blade/grader blade_slide V2.stl
    • STL/blade/grader blade_slide.stl
    • STL/blade/grader gear spacer.stl
    • STL/blade/grader gear.stl
    • STL/blade/grader v7 v48.stl
    • STL/blade/left blade slider holder.stl
    • STL/blade/right blade slider holder.stl
    • STL/blade/rotary motor holder.stl
    • STL/blade/rotating motor gear.stl
    • STL/cabin/cabin V2 for windows frame.stl
    • STL/cabin/cabin.step
    • STL/cabin/floor and seat.stl
    • STL/cabin/floor.stl
    • STL/cabin/flor and cabin frame.stl
    • STL/cabin/roof.stl
    • STL/cabin/seat.stl
    • STL/cabin/window frame for cabin V2 part 2.stl
    • STL/cabin/window frame for cabin V2.stl
    • STL/cover and bearing holder/actuator fixer.stl
    • STL/cover and bearing holder/actuators holders.stl
    • STL/cover and bearing holder/bearing holder and nose cover.stl
    • STL/cover and bearing holder/drive wheel swivel bearing holder.stl
    • STL/cover and bearing holder/frame cover mid part.stl
    • STL/cover and bearing holder/frame cover rear part.stl
    • STL/cover and bearing holder/frame covers black.stl
    • STL/cover and bearing holder/lower bearing holder.stl
    • STL/cover and bearing holder/lower frame holder.stl
    • STL/cover and bearing holder/nose cover.stl
    • STL/cover and bearing holder/upper actuator attachment.stl
    • STL/cover and bearing holder/upper bearing holder.stl
    • STL/details/decals.stl
    • STL/details/details.f3d
    • STL/details/details.stl
    • STL/drive wheels/drive strut.stl
    • STL/drive wheels/hub x 6.gcode
    • STL/drive wheels/Hubsx6.stl
    • STL/drive wheels/wheels hub x1.stl
    • STL/drive wheels/wheels hub.stl
    • STL/drive wheels/Wheels rimx1.stl
    • STL/drive wheels/Wheels rimx6.stl
    • STL/engine/battery rack.stl
    • STL/engine/engine cover attach.stl
    • STL/engine/engine cover.stl
    • STL/engine/engine sides.stl
    • STL/engine/grill.stl
    • STL/front blade/front blade V2 small.stl
    • STL/front blade/front blade.stl
    • STL/front blade/front blade_actuator link.stl
    • STL/front blade/front blade_for 220 printer.stl
    • STL/front blade/front blade_frame attachement.stl
    • STL/front blade/front blade_links.stl
    • STL/front blade/grader v7 v79.stl
    • STL/front drive 6x6 option/front drive 6x6 option parts 20 mm motors.stl
    • STL/front drive 6x6 option/IMG_2690.JPG
    • STL/front drive 6x6 option/IMG_2691.JPG
    • STL/front drive 6x6 option/IMG_2695.JPG
    • STL/front drive 6x6 option/IMG_2696.JPG
    • STL/front drive 6x6 option/IMG_2697.JPG
    • STL/front drive 6x6 option/parts needed for 6x6 front drive.txt
    • STL/front mud gards/drilling templates.stl
    • STL/front mud gards/front mud gard 6x6 motor mount adaptor.stl
    • STL/front mud gards/front mud gards.stl
    • STL/front V wing/attaching braket.stl
    • STL/front V wing/braket bottom.stl
    • STL/front V wing/braket_top.stl
    • STL/front V wing/instruction for front wing.pdf
    • STL/front V wing/left wing.stl
    • STL/front V wing/right wing.stl
    • STL/front V wing/v wing streight sides left.stl
    • STL/front V wing/v wing streight sides right.stl
    • STL/GPS/GPS holder.stl
    • STL/GPS/GPS receiver.stl
    • STL/GPS/gyro_angle holder.stl
    • STL/hand rails/hand rails all.stl
    • STL/hand rails/hand rails left mud gard.stl
    • STL/hand rails/hand rails right mud gard.stl
    • STL/hand rails/hand rails.stl
    • STL/mud gard/mud gard back to back.stl
    • STL/mud gard/mud gard.stl
    • STL/mud gard/mud gard_supports left.stl
    • STL/mud gard/mud gard_supports right.stl
    • STL/mud gard/mud gard_supports v2.stl
    • STL/mud gard/mud gard_supports.stl
    • STL/mud gard/weights holder.stl
    • STL/nose frame/nose bumper V2.stl
    • STL/nose frame/nose bumper.stl
    • STL/nose frame/nose frame center.stl
    • STL/nose frame/nose frame_left back.stl
    • STL/nose frame/nose frame_left front.stl
    • STL/nose frame/nose frame_right back.stl
    • STL/nose frame/nose frame_right front.stl
    • STL/parts for 220 printer/all parts for 220 printer v1.stl
    • STL/parts for 220 printer/blade center holder.stl
    • STL/parts for 220 printer/blade left.stl
    • STL/parts for 220 printer/blade right.stl
    • STL/parts for 220 printer/boom center back.stl
    • STL/parts for 220 printer/boom center front.stl
    • STL/parts for 220 printer/boom left back.stl
    • STL/parts for 220 printer/boom left front.stl
    • STL/parts for 220 printer/boom right front.stl
    • STL/parts for 220 printer/boom right back.stl
    • STL/ripper/ripper attach.stl
    • STL/ripper/ripper holder.stl
    • STL/ripper/ripper links.stl
    • STL/ripper/ripper lower.stl
    • STL/ripper/ripper motor link.stl
    • STL/ripper/ripper teeth.stl
    • STL/side blades attachement/side blades attachment bracket.stl
    • STL/side blades attachement/side blades.stl
  • reenforced mud gard braket.stl
  • side blades attachment bracket.stl
  • side blades.stl
  • variable prog.zip
    • variable prog.txt

Узнайте больше о форматах
Последнее обновление
Дата публикации
Номер конструкции 1344820
mcdlt_ca

mcdlt_ca

Сертифицированная учетная запись
Проблема с работой? Сообщить о проблеме.

Информация о 3D файле

Описание 3D-модели

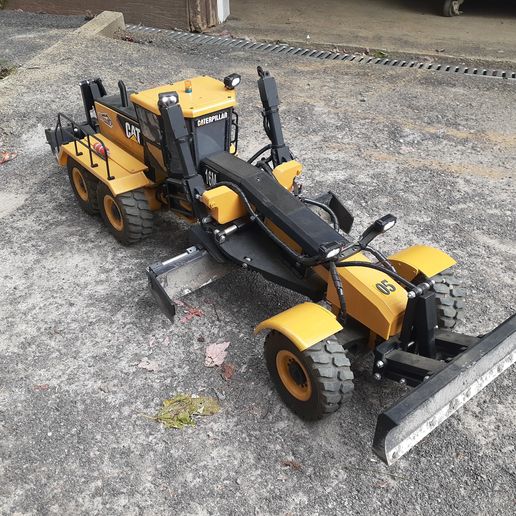

this is a 3d printed grader base on a popular model.

Update 20 dec 25

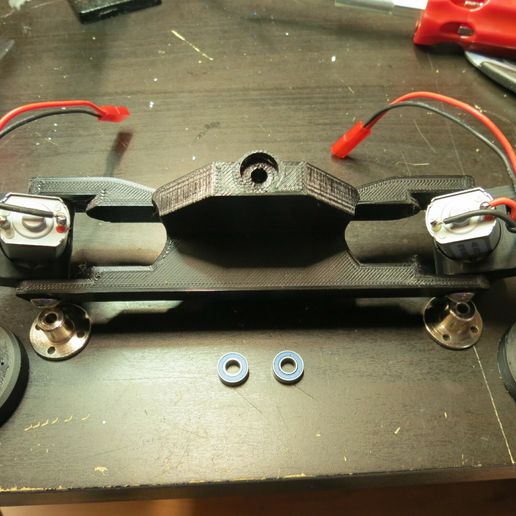

added in the front page stl , 4x4 front wheel hub non motorized reenforced hub. and front mud gard holder reenforced

update 17 dec 25, front Vwing blade added

update 30 nov 25, new stl for the cabin for a windows frame screw on option. use M2x6 to screw these on. Added front lights braket that went missing...

update 10 august 25: sides blades options, drill with 1.75 mm bit and screw with 10 mm allan head screw(4x) check images in the 3d grader description

update 11 jully variable prog.zip it's the updated gyro programation for the arduino option

updated 8 jan 2025, only one download files with all updates included.

updated in dec 24 and jan 25, windows template STL and hand rails STL

updated 28 hune 24, side wing 220x220 option

updated 23 june 24, mud gard updated with support

update 30 april 23: grader blade_slide V2, less friction for sliding left to right

updated the wirring diagram, to include a 470 uF capacitor and a diode(check for polarity!!!!!! if installing)

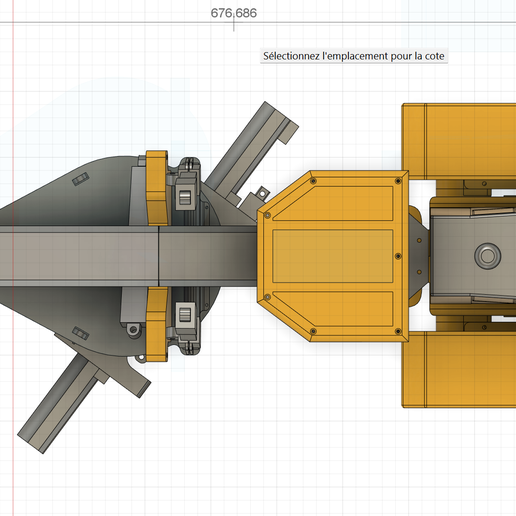

side wing option added

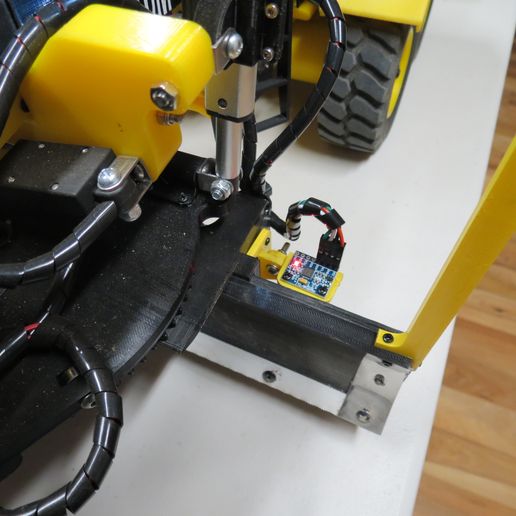

GYRO kit holder for the electronics added

updated GPS holder and incoming GYRO system holder

updated front blade V2

updated nose bumper

updated 6x6 front drive option

idealy a 350x350 bed is recommanded(main boom and blade), a 300x300 could work with
some main boom cutting.

220x220 version printer parts available, need a m3 325 mm treaded rod

files includes: STL, build manual, parts list with amazon links all and STL' for all needed printable logo.

part list : parts needed for the 16M grader

3x trust bearing 12 inner, 26 mm outer: https://www.aliexpress.com/item/1005002721714586.html?spm=a2g0o.order_list.order_list_main.4.6f06180293QBQj

6x 1100 tires from lesu: https://www.aliexpress.com/item/32975980568.html?spm=a2g0o.order_list.order_list_main.11.28231802gzWPQp

4x m3 ball joit head: https://www.amazon.ca/ZYCST-Universal-Aluminum-Traxxas-Crawler/dp/B08CCCBS1G/ref=sr_1_8?crid=1YXN2F4ZPSLKB&keywords=m3+ball+joint&qid=1690250749&sprefix=m3+ball+joint%2Caps%2C84&sr=8-8

1x LIPO 3s 5200, https://www.amazon.ca/dp/B0BZ46JRGJ?psc=1&ref=ppx_yo2ov_dt_b_product_details

30 x 5x11x4 bearings , https://www.amazon.ca/dp/B07VVLG887?psc=1&ref=ppx_yo2ov_dt_b_product_details

6x small esc ,https://www.amazon.ca/dp/B0B7JD22TL?psc=1&smid=A1LBZ7COSMB21U&ref_=chk_typ_imgToDp

1 x 1060 esc , https://www.amazon.ca/GoolRC-QuicRun-Brushed-Electronic-Controller/dp/B0B8CX1YKM/ref=sr_1_8?crid=3P0JQ2XBX2S93&keywords=1060+esc&qid=1690211708&sprefix=1060+esc%2Caps%2C85&sr=8-8

1 x 40kg servo, https://www.amazon.ca/dp/B0BJFJVMZ5?ref=ppx_yo2ov_dt_b_product_details&th=1

4x motors 45 rpm 12 v , https://www.amazon.ca/dp/B09XM42R87?ref=ppx_yo2ov_dt_b_product_details&th=1

rear wheels, and rotating motor 6mm flange coupling , https://www.amazon.ca/gp/product/B09WJQLMWT/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&th=1

front wheels 5mm flange coupling, https://www.amazon.ca/dp/B08334MFVT?ref=ppx_yo2ov_dt_b_product_details&th=1

3x 100 mm 12 v actuator, https://www.amazon.ca/dp/B0BNND9DSJ?psc=1&ref=ppx_yo2ov_dt_b_product_details

1x 50 mm 12 v actuator, https://www.amazon.ca/dp/B0BJKPNV67?ref=ppx_yo2ov_dt_b_product_details&th=1

1 x 30 mm 12 v actuator, https://www.amazon.ca/gp/product/B0BJKQC9L5/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&th=1

2x 10 mm actuator, https://www.amazon.ca/dp/B0BW4BW2GJ?ref=ppx_yo2ov_dt_b_product_details&th=1

1x small motors for blade table , https://www.amazon.ca/dp/B01MG208UC?ref=ppx_yo2ov_dt_b_product_details&th=1

1x 5mm to 5mm universal join, https://www.amazon.ca/dp/B09QS8HFJH?ref=ppx_yo2ov_dt_b_product_details&th=1

1 x 10 ch receiver (not neded if your ar not using a rc relay for the lights, https://www.amazon.ca/dp/B0BSBWD55L?ref=ppx_yo2ov_dt_b_product_details&th=1

flysky fs-I6s : https://www.amazon.ca/Flysky-Transmitter-Control-Receiver-Quadcopter/dp/B01EZJBTAG/ref=sr_1_11?crid=B71V6OKVFN0Q&keywords=flysky&qid=1690249331&sprefix=flysky%2Caps%2C104&sr=8-11&ufe=app_do%3Aamzn1.fos.b06bdbbe-20fd-4ebc-88cf-fa04f1ca0da8

a set of 3mm taper screws 10 to 20mm
a set a 2 to 2.3 mm screws
35 mm 5 mm screw
5mm treaded rods
3mm treaded rods
5mm lock nuts
3mm lock nuts
lock tight

good to get:

switch https://www.amazon.ca/dp/B0BKZYNHZ9?ref=ppx_yo2ov_dt_b_product_details&th=1

high capacity light https://www.amazon.ca/dp/B09YNMG5H5?psc=1&ref=ppx_yo2ov_dt_b_product_details

flashing lights https://www.amazon.ca/dp/B073QSKL9S?psc=1&ref=ppx_yo2ov_dt_b_product_details

remote relay for lights, https://www.amazon.ca/dp/B08FLVGTXQ?psc=1&ref=ppx_yo2ov_dt_b_product_details

Настройки 3D-печати

4 стены, 25% заполнение, необходимо использовать опорную базу на объекте печати.

Категории

Все категории › Разное › Прототипирование

Теги

Реклама

Страница переведена при помощи машинного перевода. Ознакомиться с исходным текстом

Вы хотите поддержать Cults?

Вам нравятся Cults и вы хотите помочь нам продолжить наш путь самостоятельно? Обратите внимание, что мы — маленькая команда из 4 человек, поэтому поддержать нас в поддержании деятельности и создании будущих разработок очень просто. Вот 3 решения, доступные для всех:

  • РЕКЛАМА: Отключите блокировщик рекламы.
  • ДОНАТЫ: сделать пожертвование через Ko-Fi здесь Отправить донат
  • ПРИГЛАШЕНИЕ ДРУЗЕЙ: Приглашайте своих друзей, откройте для себя платформу и великолепные 3D-файлы, которыми делится сообщество!

Обмен и загрузка на Cults3D гарантирует, что дизайны остаются в руках сообщества создателей! А не в руках гигантов 3D-печати или программного обеспечения, которые владеют конкурирующими платформами и используют дизайны в своих собственных коммерческих интересах.

Cults3D - это независимый и самофинансируемый сайт, который не подчиняется ни одному инвестору или бренду. Почти все доходы сайта возвращаются создателям платформы. Контент, публикуемый на сайте, служит **только интересам его авторов, а не брендов 3D-принтеров, которые также хотят контролировать рынок 3D-моделирования.
