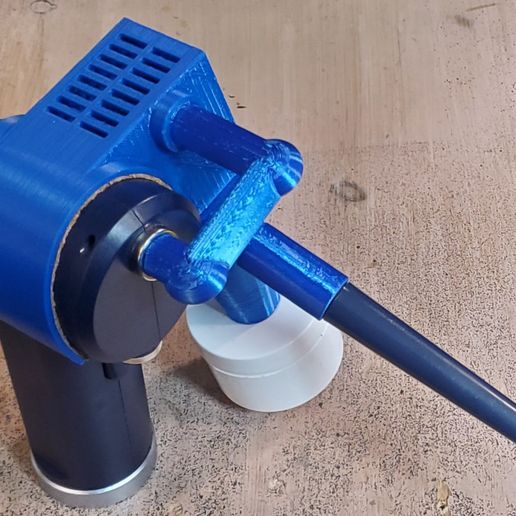

Модернизация вакуумного циклона для воздушного пылесоса

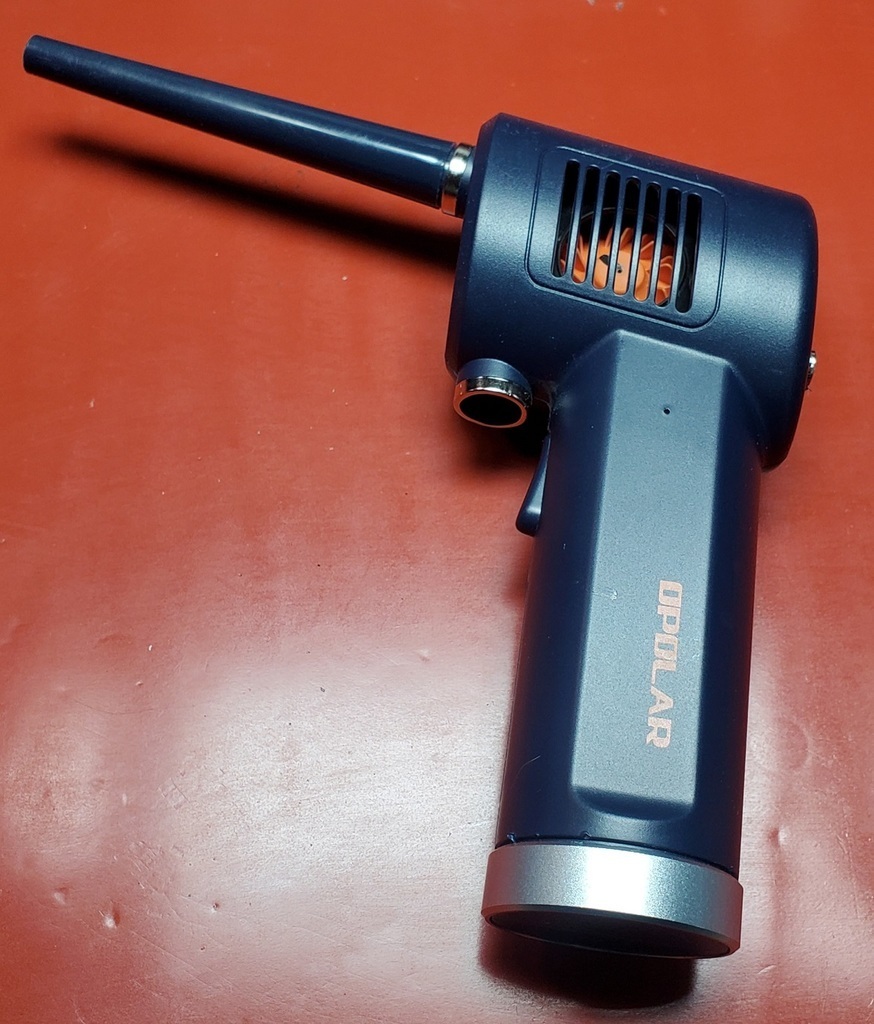

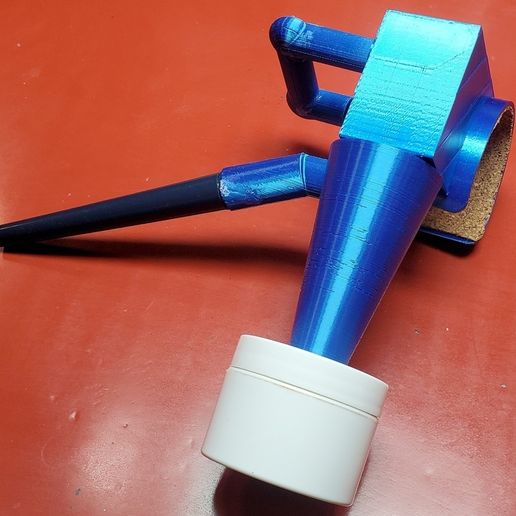

Я придумал этот мод, когда искал небольшой пылесос для своего верстака, чтобы убирать кусочки, стружку и прочее. Мне просто нужен был небольшой ручной пылесос, но я не мог найти тот, который бы соответствовал моим потребностям. Тогда я вспомнил о ручном пылесборнике Opolar, который у меня уже был, и который как раз подходил по размеру. Поэтому я посмотрел на конструкции циклонов здесь и решил, что это простая концепция - просто собрать один специально для воздуходувки. (Модель: Opolar Air Duster) Доступно на Amazon.

Печать в исходном виде с установленными опорами, но с включенной опцией "только касание основы".

PLA в порядке.

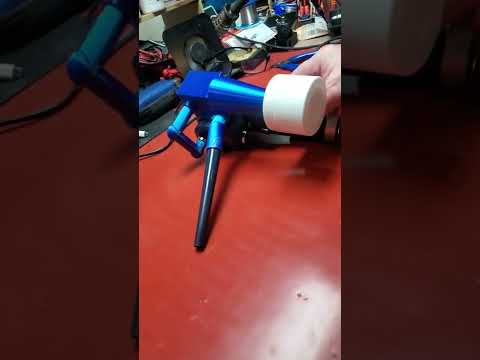

Работает на удивление хорошо. https://youtube.com/shorts/V0_4fqzpeHU?feature=share

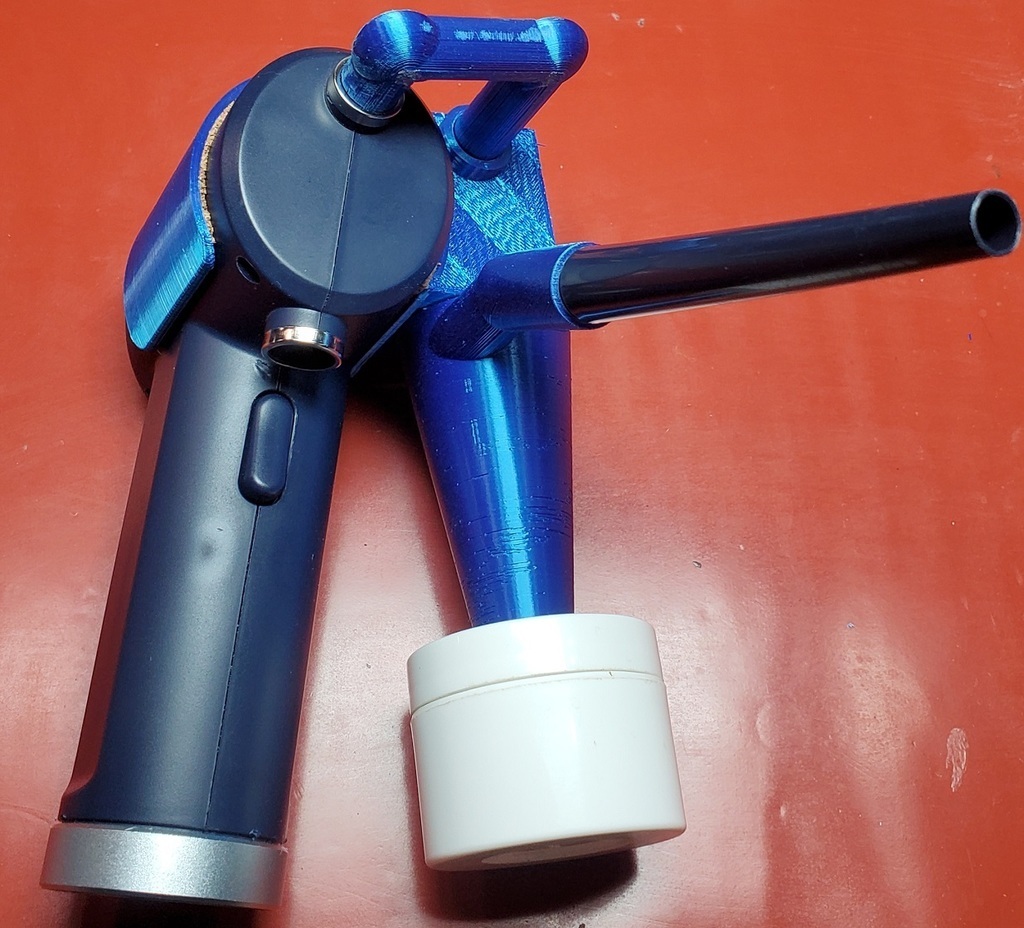

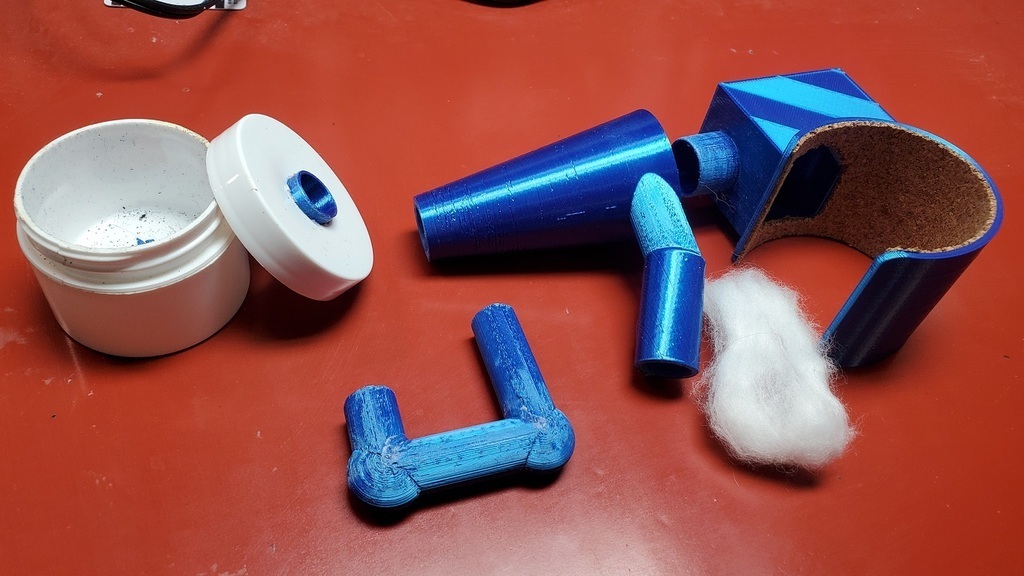

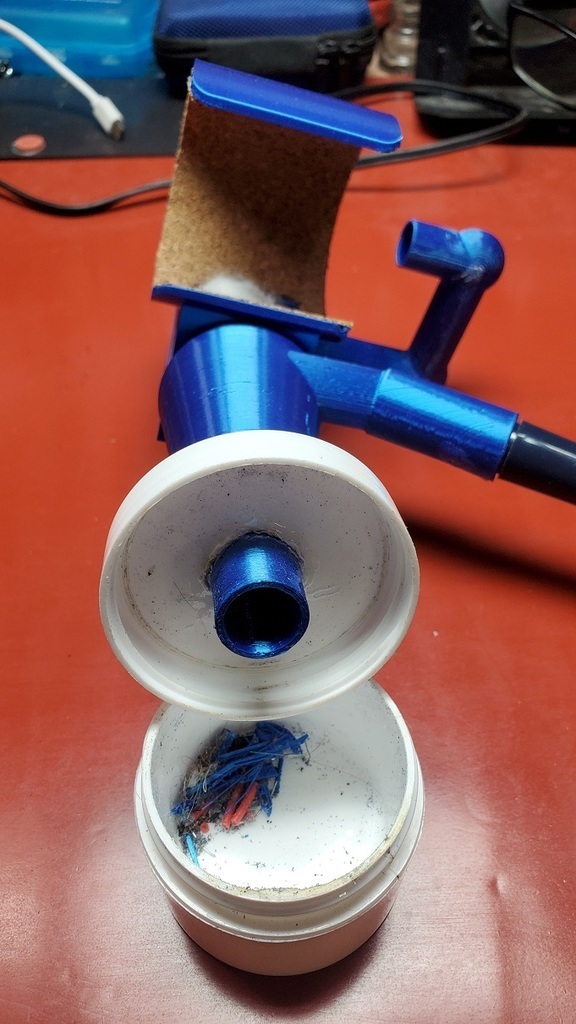

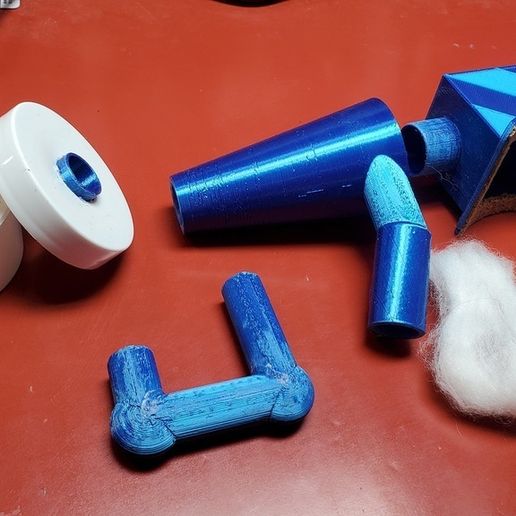

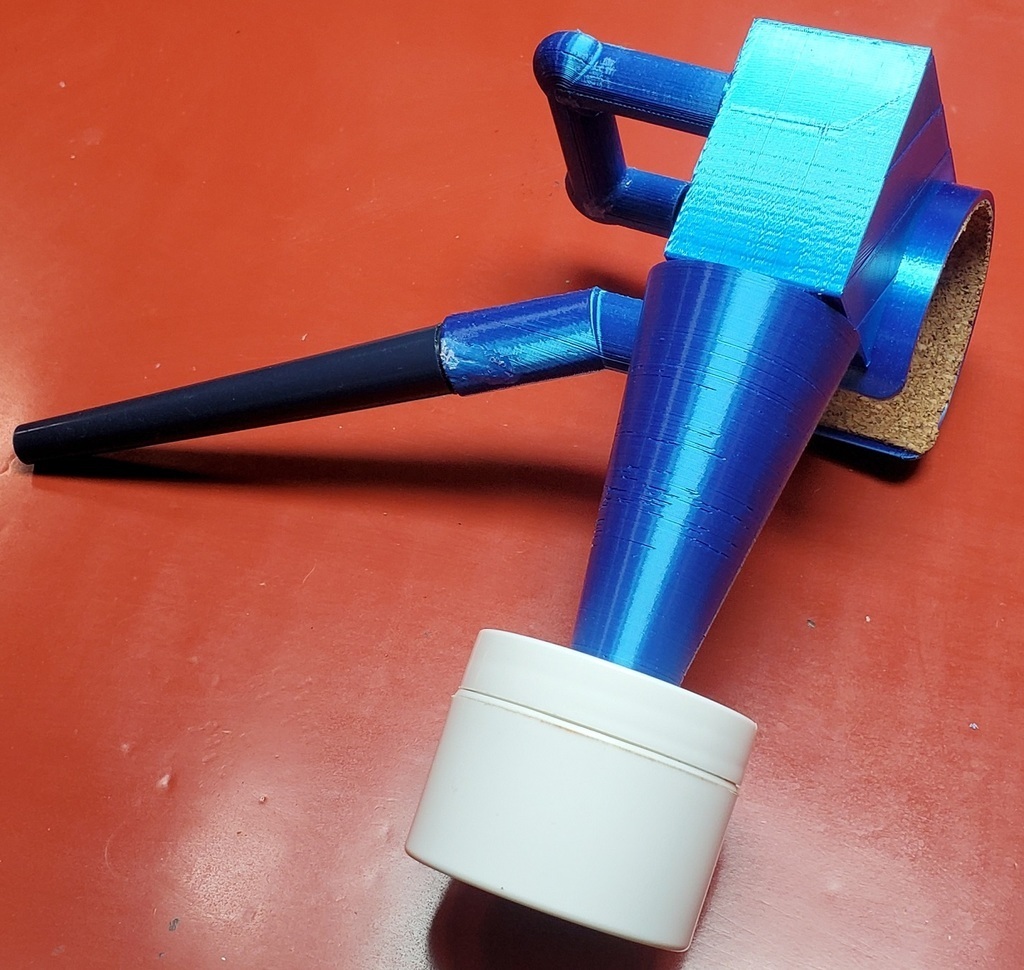

Контейнером для сбора мусора может быть любая небольшая емкость. Я использовал стаканчик из-под крема и вклеил трубочку в крышку.

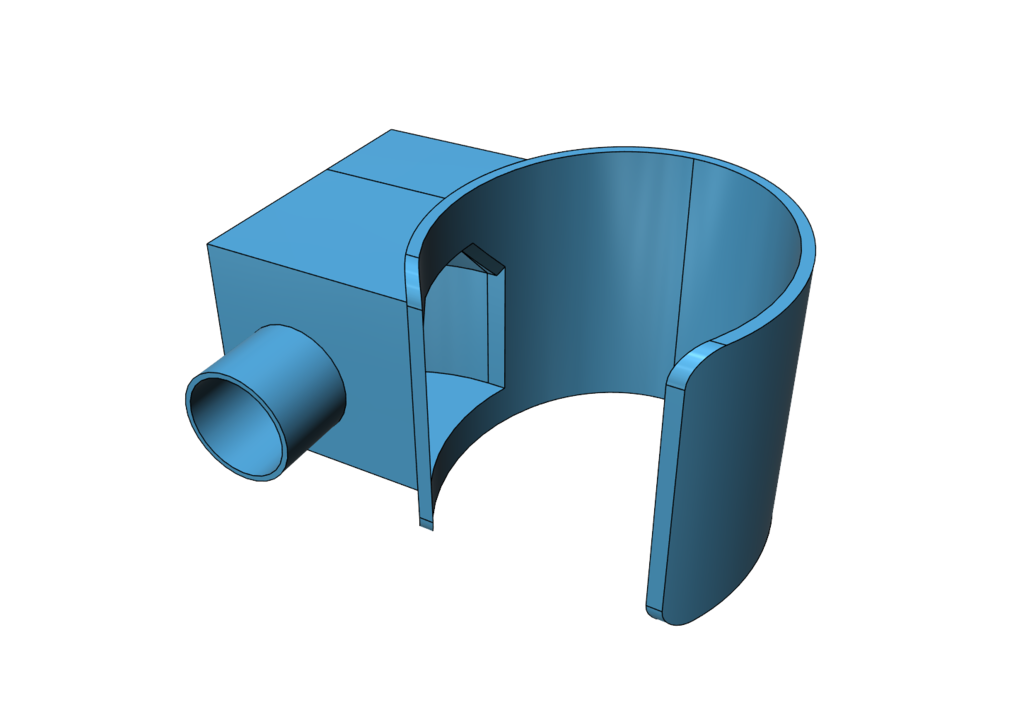

Я также использовал пробку с липкой основой, чтобы создать хорошее уплотнение между воздуходувкой и зажимом. Можно также использовать вспененную ленту.

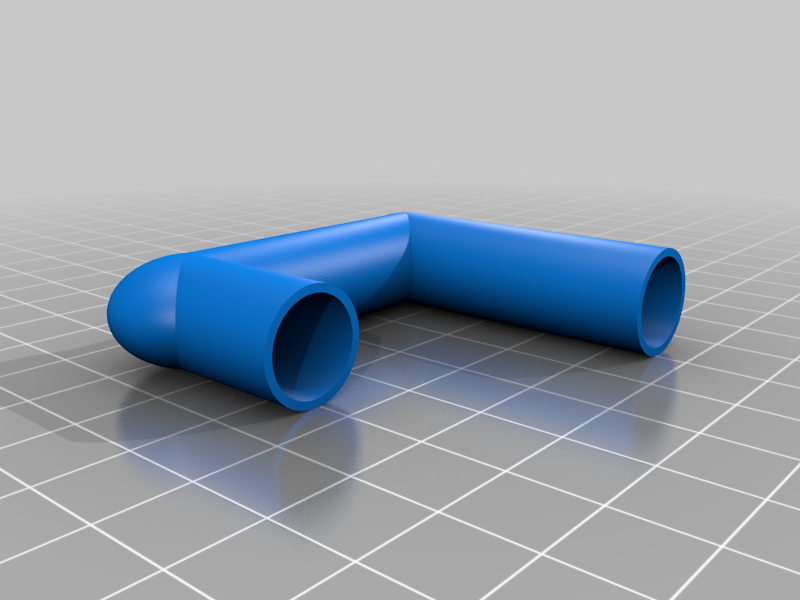

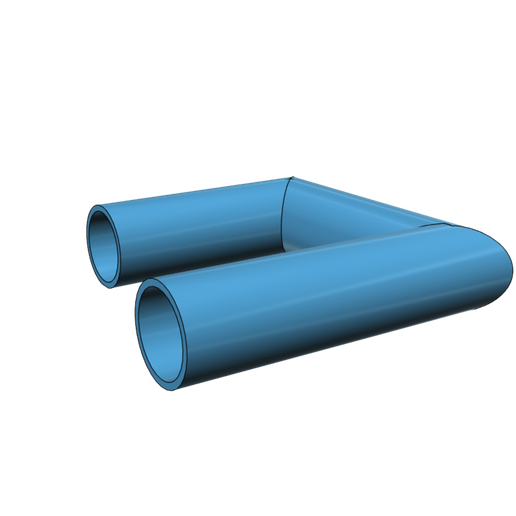

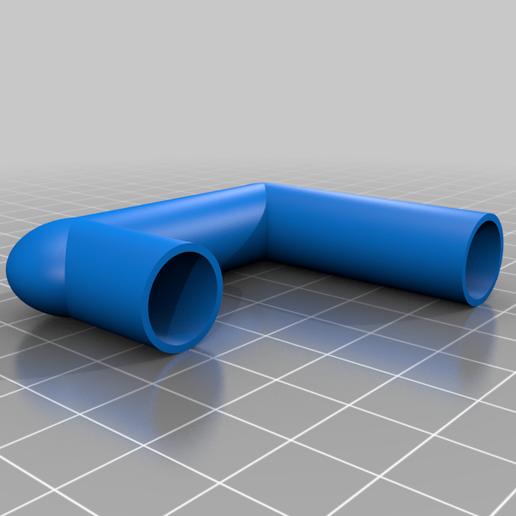

Не приклеивайте часть UTube, так как она используется для затягивания узла.

Добавьте ватный шарик для дополнительной защиты в отверстие рядом с входом пыльника.

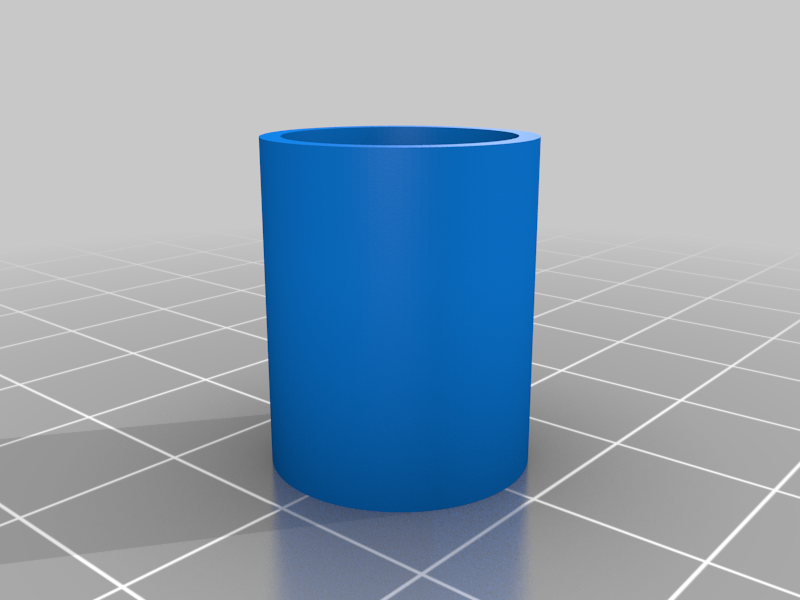

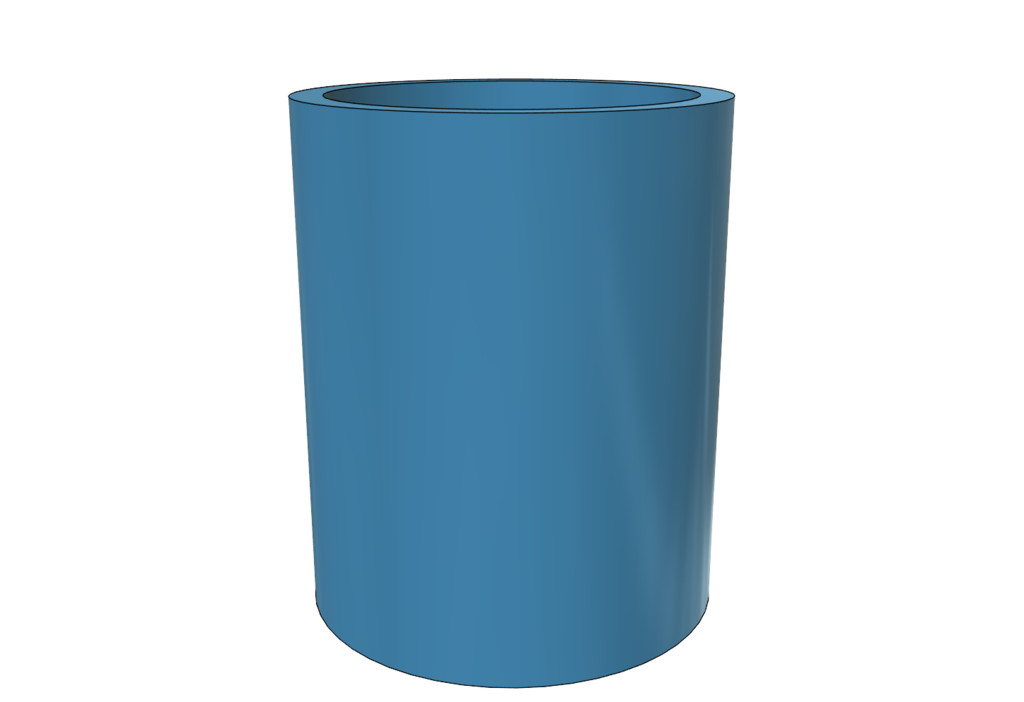

Чтобы добиться плотного прилегания, необходимо немного отшлифовать стыки трубок.

Наслаждайтесь!
