RPCNC V2.0 - ЧПУ для всех

24/07/2020 update:

Sistema para tubos de 25mm

Sistema per tubi da 25mm

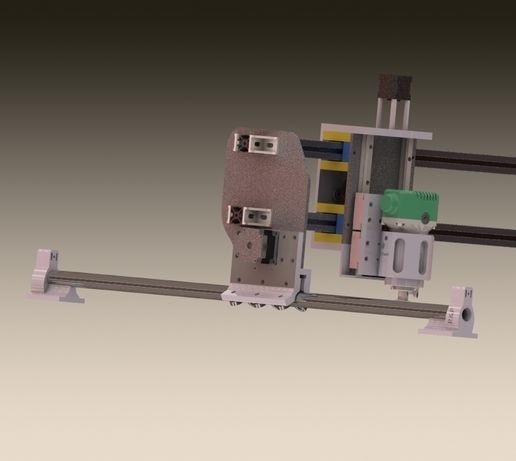

This is a very economic CNC, It utilizes tubes of 1 inch (2.54mm) & rail extrusions of 3030 made from aluminum. The idea is to make a machine that does not require to spend too much money and the parts are easy to find. The axis X runs over a system of 32 bearings on the back of the profile, this way is not necessary to use a Vslot. For the design of the bearings Y axis I took the idea of MPCNC system utilizing the bearings 608 with good precision. For the base I utilized squared tubes of 1 1/2 inches. The maximum size tested with success is of 1000mm X 1000mm, making sure that the cutting the aluminum was cut without problems or vibrations. I'm not sure if everything is listed, however, let me know if you believe something was left. If you would like to support this project click the link below
Es una CNC muy económica , utiliza tubos redondo de acero inoxidable de 1 pulgada (2.54mm) y perfiles estrusos 3030 de aluminio. La idea es fabricar una maquina que utilizara la mayor cantidad de componentes, que vendieran aquí en la República Dominicana, para asi obtener el precio mas bajo posible, pero estoy seguro que en todos los países puedes encontrar el material para su construcciónEl eje X corre sobre un sistema de 32 rodamientos en la espalda del perfil , asi de no es necesario utilizar perfiles Vslot.Para el diseño de los rodamiento Y tomé idea de la MPCNC utilizando los rodamientos 608 con una buena precisión.Para la base utilicé tubos cuadrados de 1 y 1/2 pulgadas.El tamaño máximo probado con suceso es de 1000 x 1000mm, logrando cortar aluminio sin problemas ni vibraciones.No estoy seguro que en el listado esté todo, hágame saber si falta algo.
È una CNC molto economica, che utilizza tubi tondi da 2,54 mm in acciaio inossidabile e profili di estrusione in alluminio 3030. L'idea è quella di fabbricare una macchina che utilizzerà il maggior numero di componenti, che sarà venduto qui in Repubblica Dominicana, al fine di ottenere il prezzo più basso possibile, ma sono sicuro, che in tutti i paesi è possibile trovare il materiale necessario per la sua costruzione. L'asse X gira su un sistema di 32 cuscinetti nella parte esteriore del profilo, quindi non è necessario utilizzare i profili Vslot. Per la progettazione dei cuscinetti Y ho idealizzato dell'MPCNC che utilizza 608 cuscinetti con buona precisione. Per la base ho usato tubi quadrati da 60mm. La dimensione massima testata con successo è di 1000 x 1000 mm, riuscendo a tagliare l'alluminio senza problemi o vibrazioni. Non sono sicuro che tutto sia elencato, fammi sapere se manca qualcosa
18 x 608 Bearing
32 x 625 bearing5M GT2 10mm Timing Belt3 x 10mm GT2 Timing Pulley 20 Teeth 6.35mm bore4 x 20 teeth bore 3mm width 10mm(no teeth)12 x M8x25 6 x M8x50 16 x M8x2034 x M8 Locknuts4 x M3x50 Allen Hex Socket Cap4 x M5x30 Phillips Countersunk Bolt16 x M5x60 Allen Hex Socket Caplot M5X15lot x M5 Locknuts300mm 8mm lead screwcouplin 5mm to 8mm3030 Aluminium profile1" (2.54mm) stanley steel tubeElectronica3 x nema 23 6.35mm Shaft1nema 17 5mm shaft4 xtb 6600 driverArduino uno
2 x Linear rails 15MGN

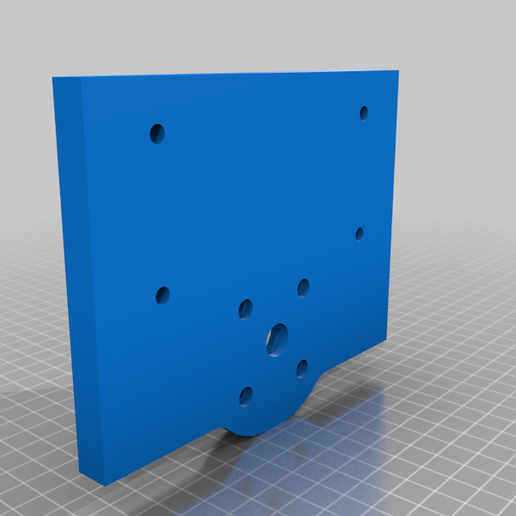

Planchuela aluminio 1./4 o pueden utilizar tambien acrilico de 1/4
