Компонент реактивного двигателя (11): CVT (CSD), тороидальный тип

Существуют различные типы CVT (Continuous Variable Transmission), но есть следующие виды фрикционных типов.
(1) Ременной тип с использованием шкива с V-образными канавками ... Существуют различные ремни, такие как металлические ремни и цепи.
(2) Тороидальный тип, использующий ролик в форме пончика
В настоящее время метод (1) широко используется в автомобилях. (2) использовался для нескольких моделей автомобилей, но, похоже, его применение закончилось.
Эти типы CVT не используются в самом авиадвигателе.
Однако я знал, что тороидальный CVT из (2) используется для генератора переменного тока (115 В, 400 Гц) под названием IDG (Integrated Drive Generator), который является аксессуаром для самолета, прикрепленным к коробке передач.
Также его называют CSD (Constant Speed Drive).

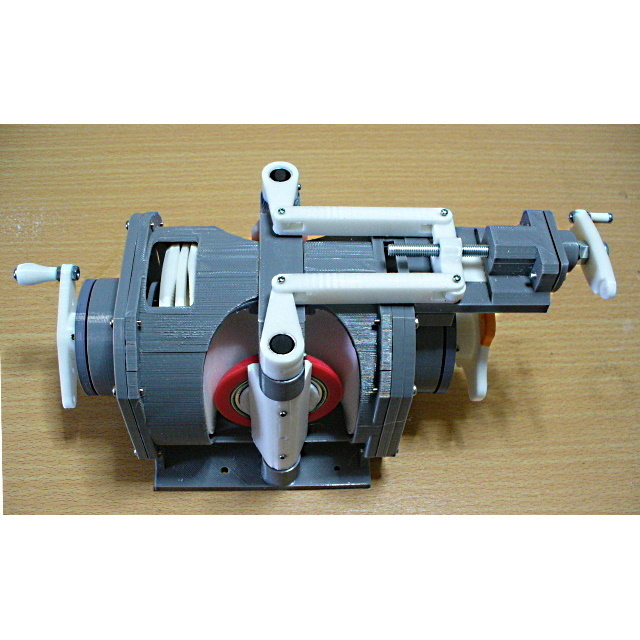

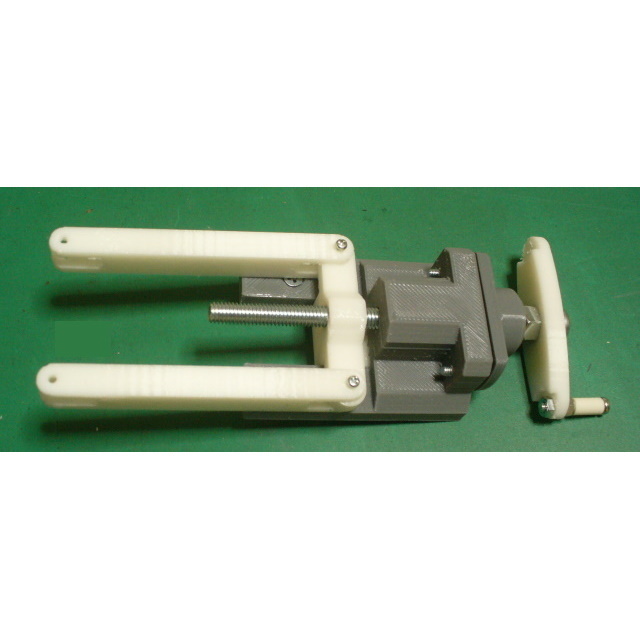

Я хотел узнать основную структуру и сделал простую модель.
A. Особенности этой модели (элементы, необходимые для изделий, и контрмеры для этой модели)

Необходимые элементы для изделий ・→・ Контрмеры в этой модели

① Точность деталей (требуется высокая точность) ・ → ・ ・ Материал PLA, используется 3D-принтер FDM
② Подшипники (часто используются упорные подшипники) ・ → ・ ・ Вместо них используются шарикоподшипники
③ Специальное масло (тяговое) (высокое сопротивление трению) ・ → ・ Не используется
④ Вращение вала силового ролика Метод (с использованием гидравлического давления) ・ → ・ Рычажный метод
⑤ Двойной тороидальный комплект (для устранения тяги) ・ → ・ Одинарный комплект
⑥ Планетарный механизм передачи выходного вала ・ → ・ Опущено

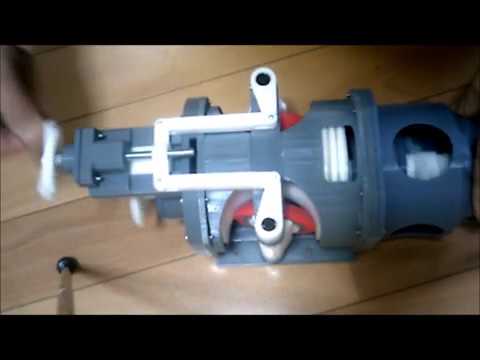

[Видео}
https://youtu.be/aMOuT2x_L-8

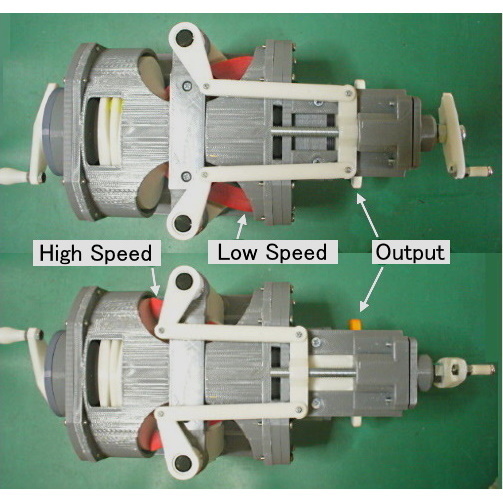

Состояние изменения скорости было воспроизведено с использованием "Пневматического стартера", изготовленного ранее, в качестве источника питания.
https://cults3d.com/ru/3d-model/instrument/jet-engine-component-10-air-starter-axial-turbine-type

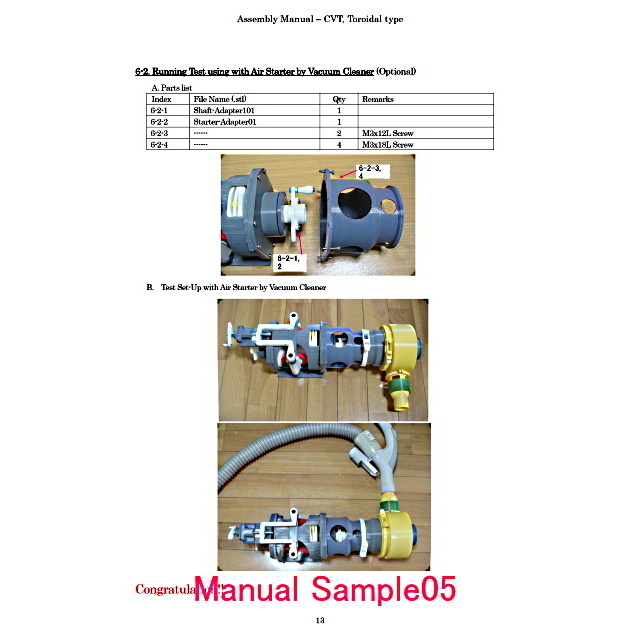

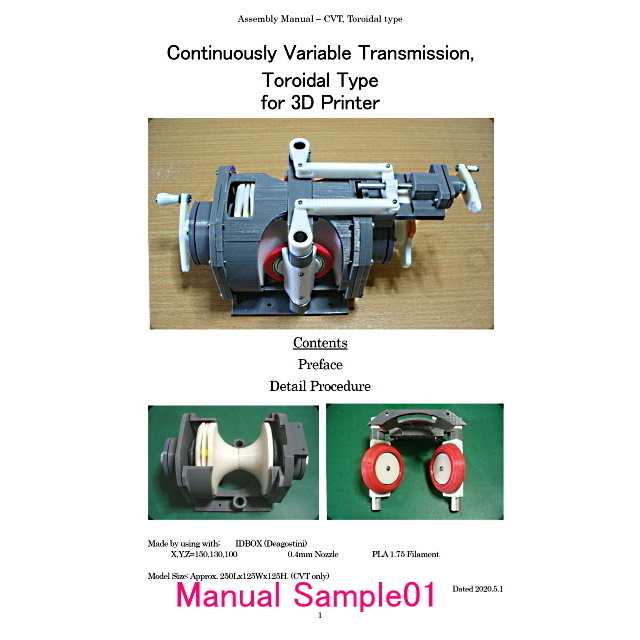

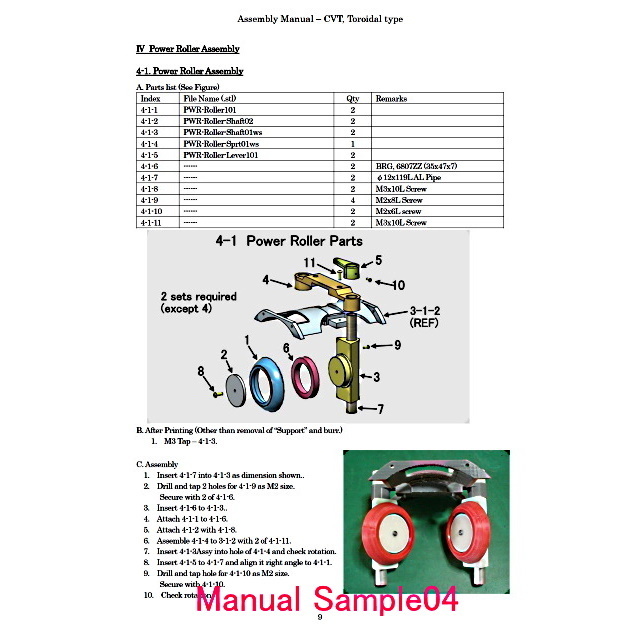

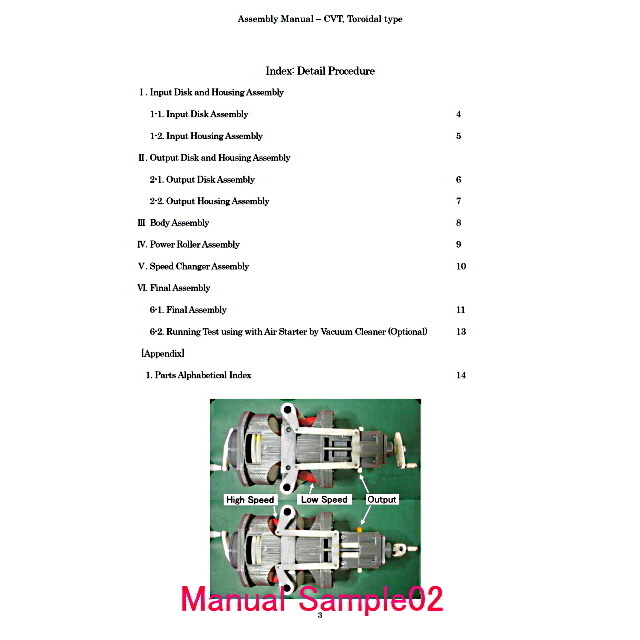

B. Руководство по сборке (формат PDF, всего 15 страниц)
Подробное руководство по сборке, включая "Список деталей", "Послепечатную обработку" и "Процедуру сборки", подготовлено на основе "Стандартного навыка (Напиливание, Сверление, Нарезание резьбы и покраска)".

C. Информация о покупке деталей;
- Подшипники - 6804ZZ(x4), 6807ZZ(x2), HK1210(x1)
- Алюминиевые трубки
φ12
- Волновая шайба WW-40
- Винты, шайба, гайка
M2 x ** -, M3 x *, M4 x *, M6 x ** - См. список деталей

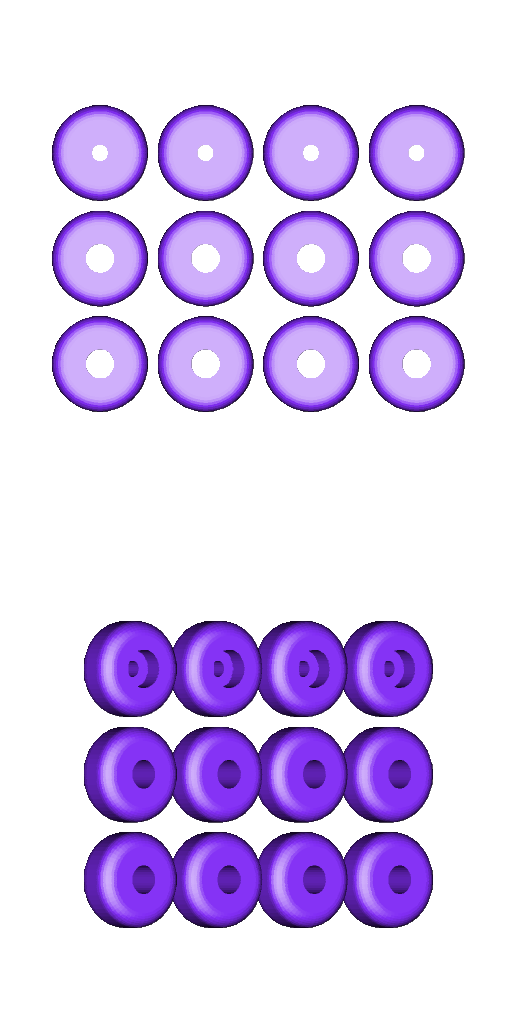

D. STL-файл
Всего STL-файлов 29 штук, включая инструменты.
"ws" в последних двух цифрах имени файла означает "С поддержкой", специально разработанный.

E. Общее чистое время печати: прибл. 83 HR
- (Рассчитано для случая PLA, 0,4 мм сопла, 0,2 мм высоты слоя, 40% заполнения и без плота и поддержки)
Примечание: При фактической печати каждый параметр может быть скорректирован в зависимости от вашего опыта.

F. Настройки печати
Плот, поддержка, высота слоя, заполнение: В зависимости от вашего опыта.
Мои модели были напечатаны с помощью "idbox" с использованием сопла 0,4, 1,75 PLA.
Полировка поверхностей Power-Roller, Disk и Cam очень полезна для получения плавного движения.

Я надеюсь на ваш успех!!!
