Корпус DAGOMA - запирающийся задний люк (v1&v2)

Это закрывающийся люк для корпусов Dagoma.
Это дополнение к комплекту жалюзи для лучшей регулировки температуры во время печати.

Ссылки на мой блог для более подробной информации:
https://clubdagoma.popsell.com/max-38805/228659
https://clubdagoma.popsell.com/max-38805/229229
https://clubdagoma.popsell.com/max-38805/226620
https://clubdagoma.popsell.com/max-38805/228572

Ссылка на комплект жалюзи:
https://www.thingiverse.com/thing:3611510

Список компонентов:

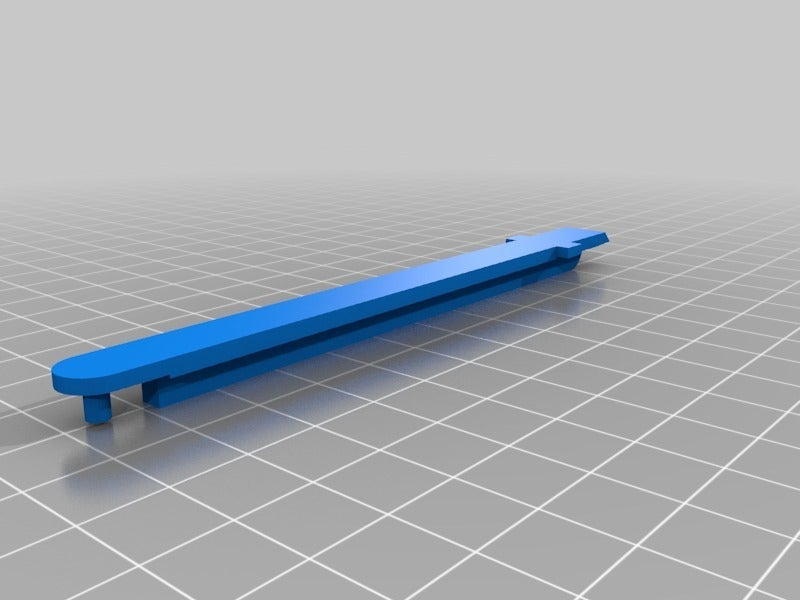

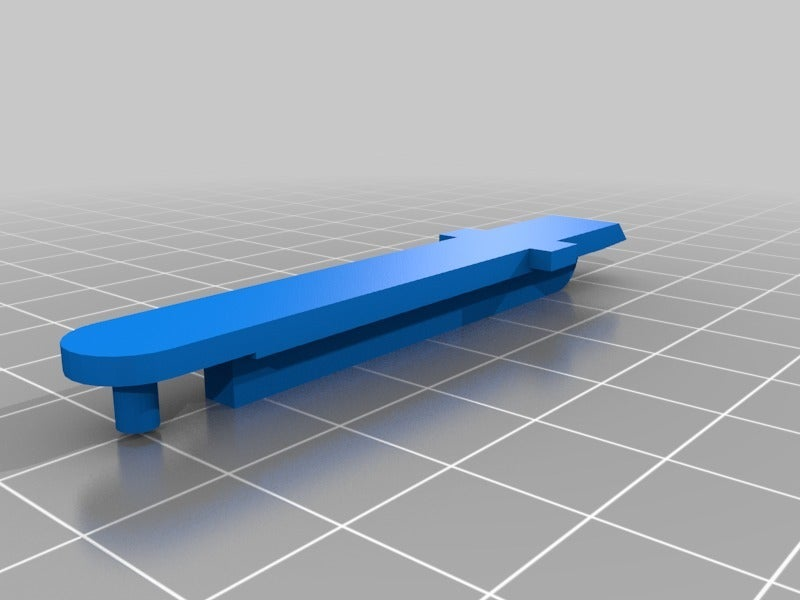

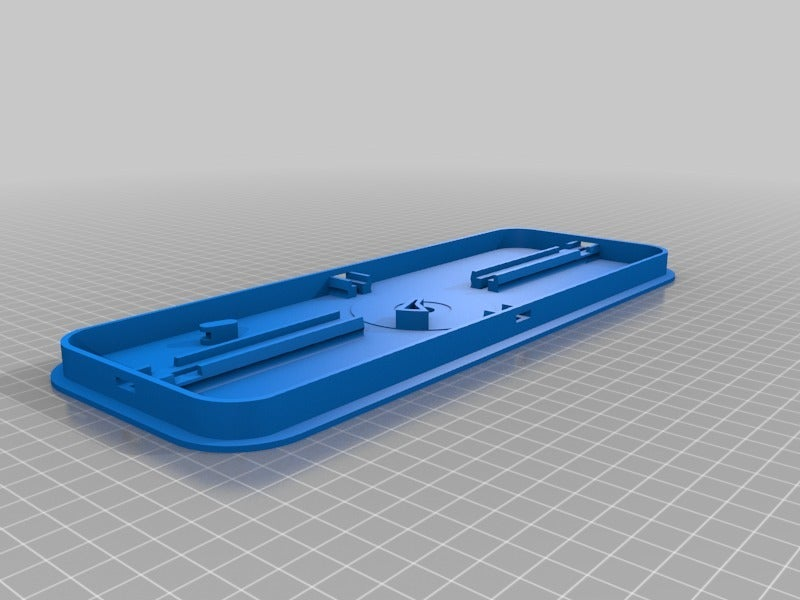

• Люк (версия 1 для корпуса старого поколения) 1 экземпляр (версия 2 для корпуса нового поколения) 1 экземпляр

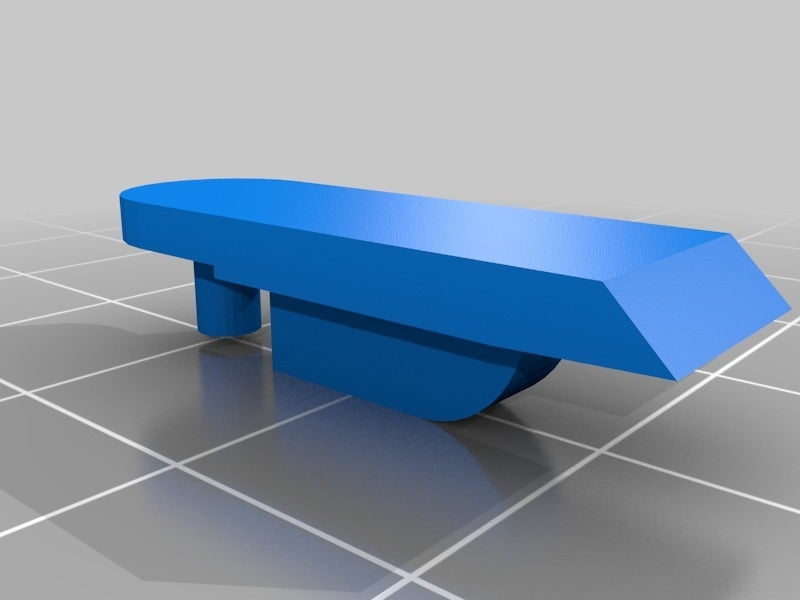

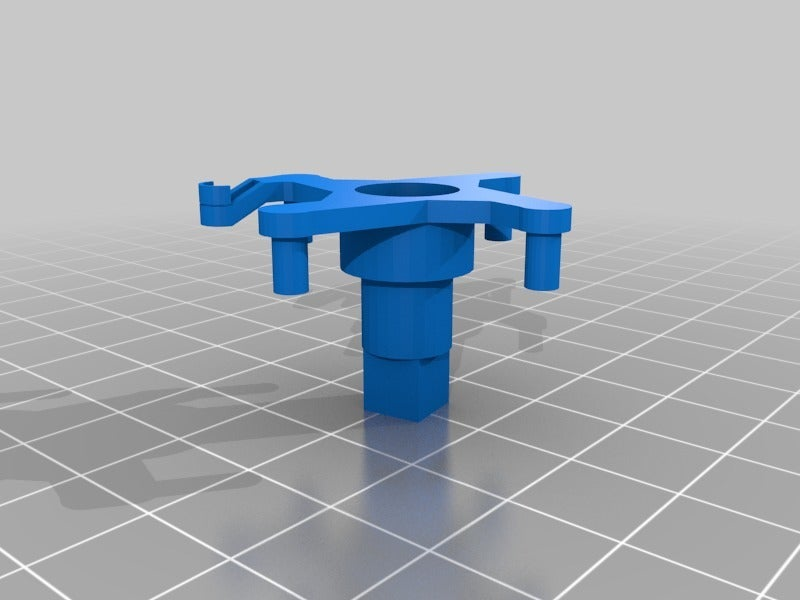

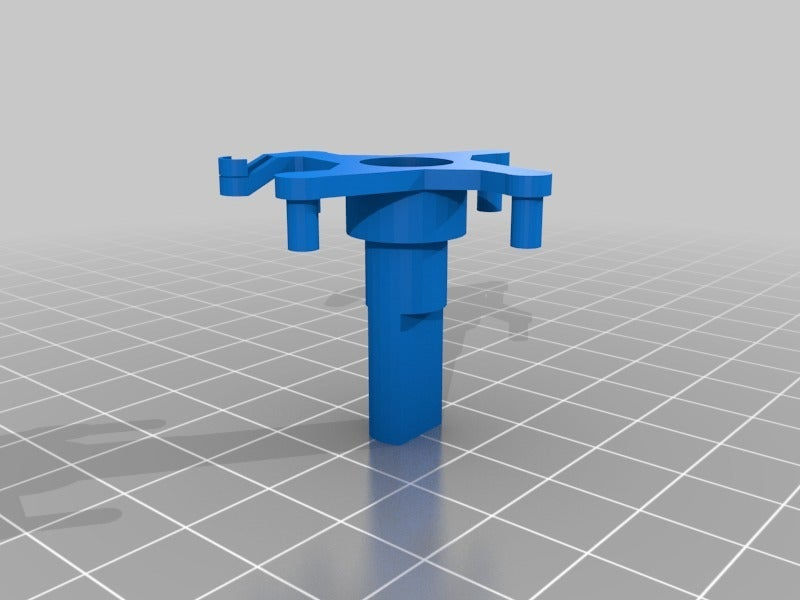

• эксцентрик (1 экземпляр)

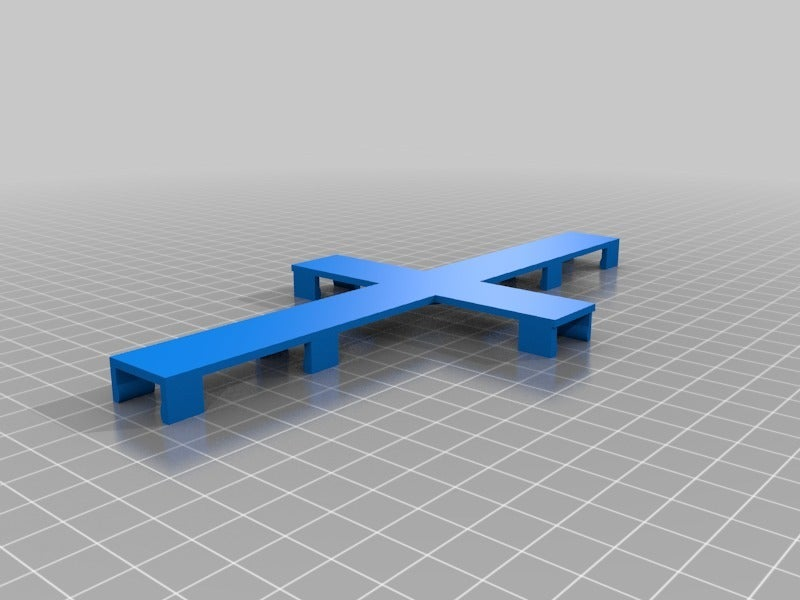

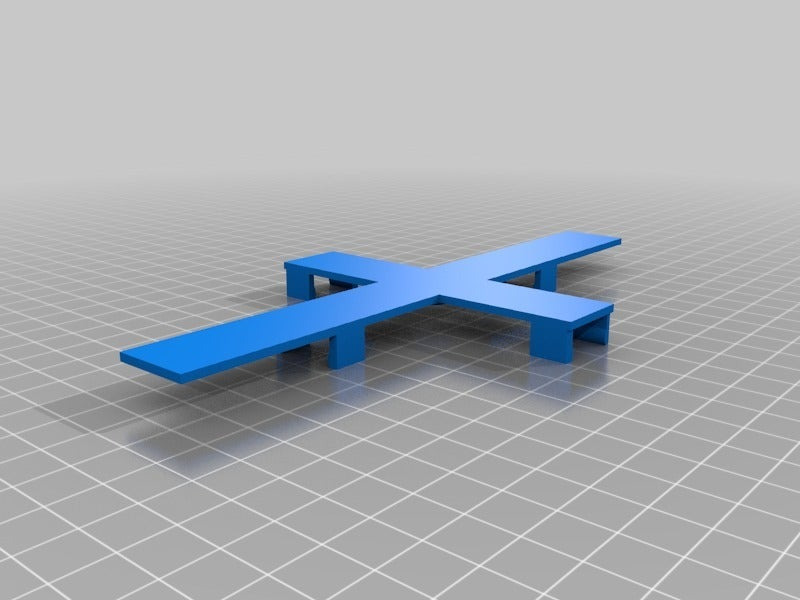

• зажимная пластина (1 экземпляр)
• длинный болт (2 экземпляра V1 или V2, не одинаковой длины)
• короткий болт (2 экземпляра V1 или V2, не одинаковой длины)

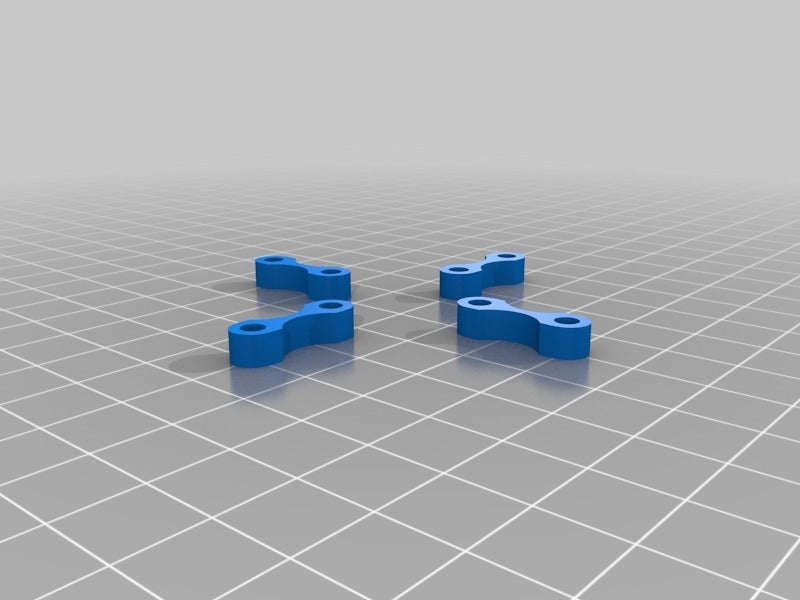

• шатун (4 экземпляра)

Вам также понадобится простая резинка, чтобы ручки возвращались.

Для люка и зажимной пластины использованы оттиски размером 0,20 мм.
Для остальных деталей использованы оттиски размером 0,15 мм.

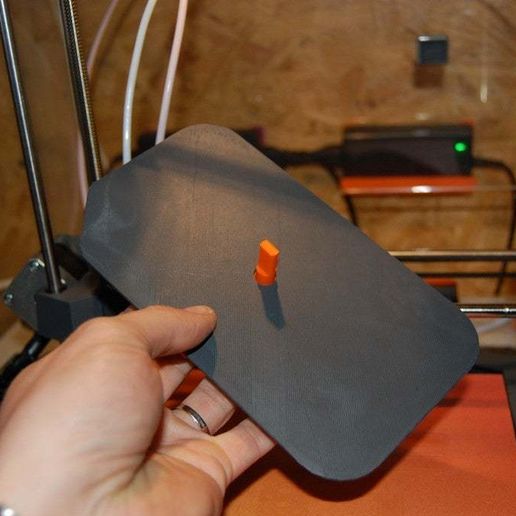

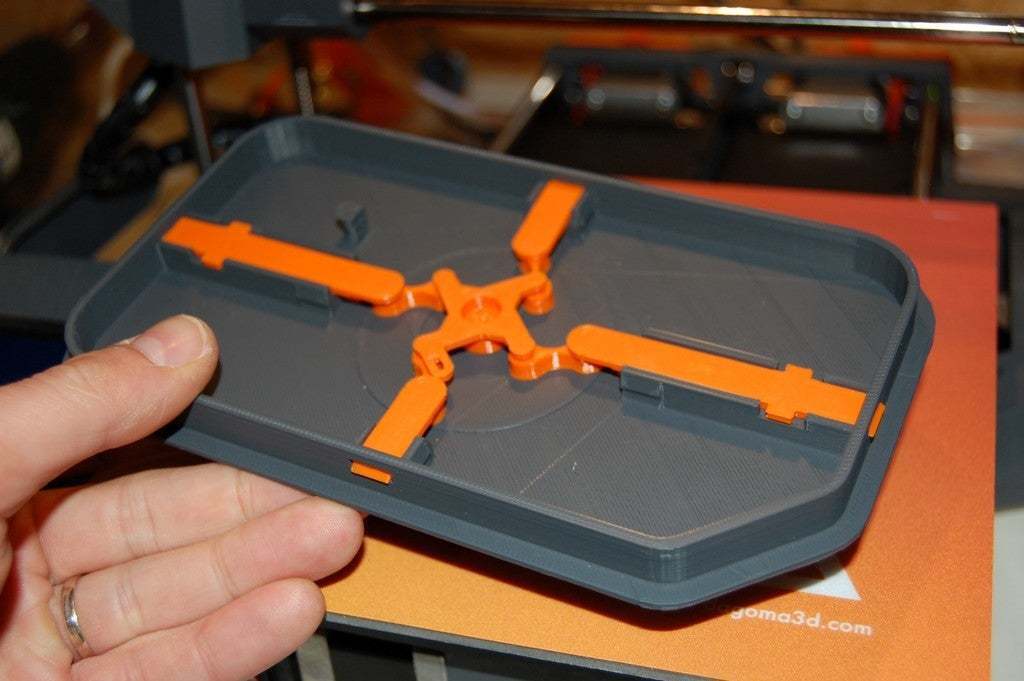

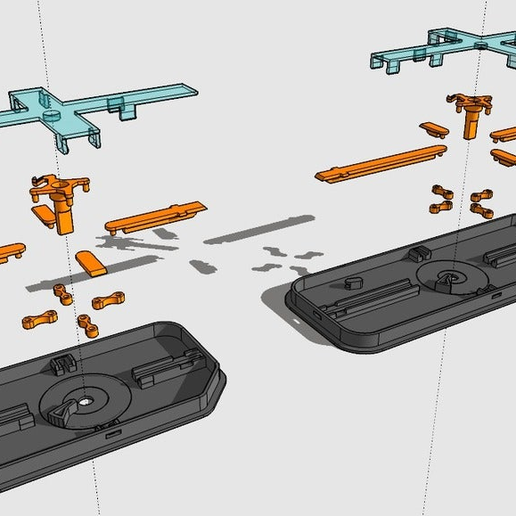

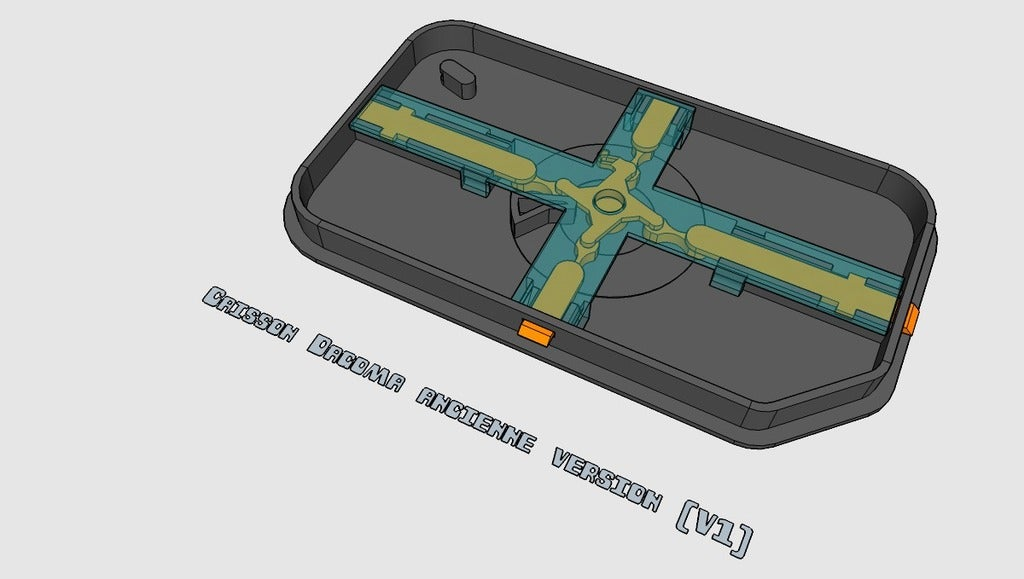

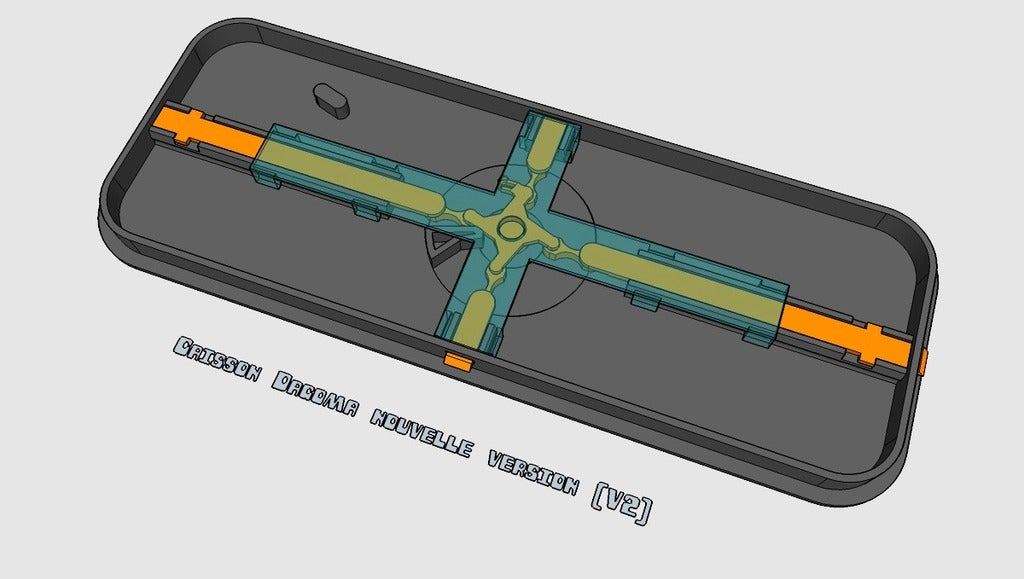

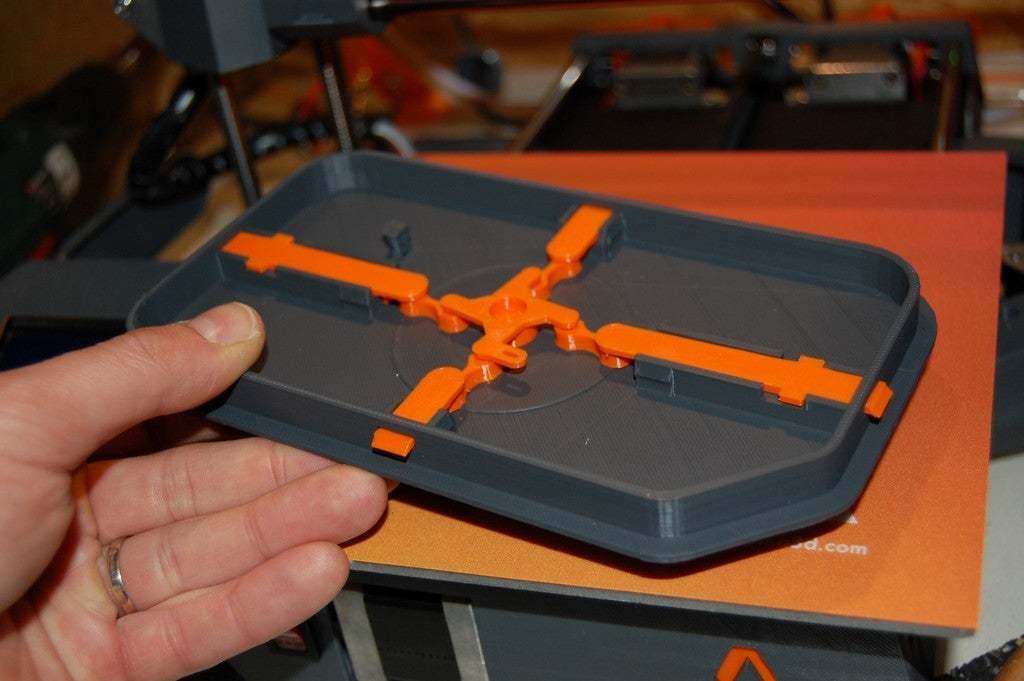

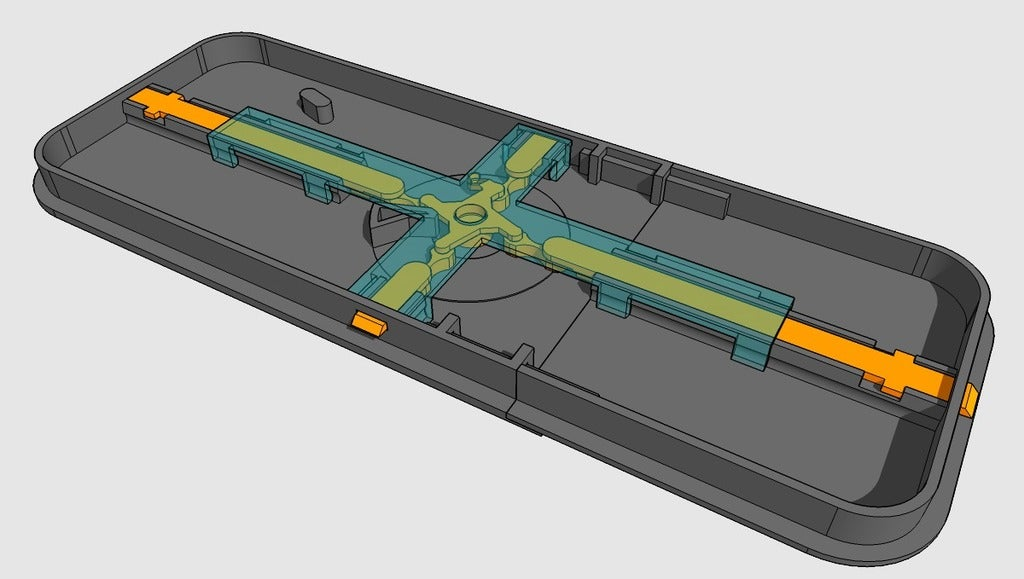

Для сборки нет ничего проще: посмотрите на покомпонентное изображение и собирайте, как показано на рисунке.

ВНИМАНИЕ: люк V2 имеет ширину более 290 мм, поэтому его нельзя печатать на машине, не имеющей минимальной платформы 300x300 мм.

Если у вас нет достаточно большой платформы, вы можете напечатать его из двух частей. (Ловушка V2 часть 1 и 2)

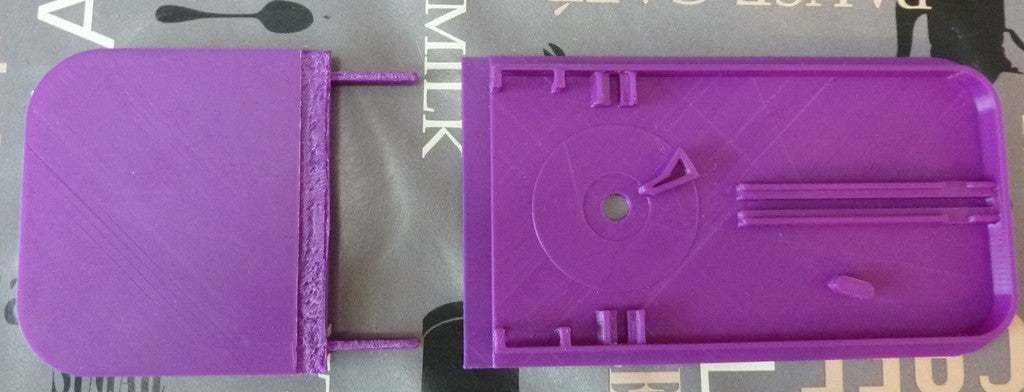

Эти две части подходят друг к другу. несколько капель циановского клея зафиксируют их надолго.

EDIT : Ловушка 2 требует доводки в зависимости от типа машины. добавлен отступ в 1 мм для более легкой установки!

EDIT 2: добавлена версия эксцентрика для варианта с ключом, ну и ключ, конечно.

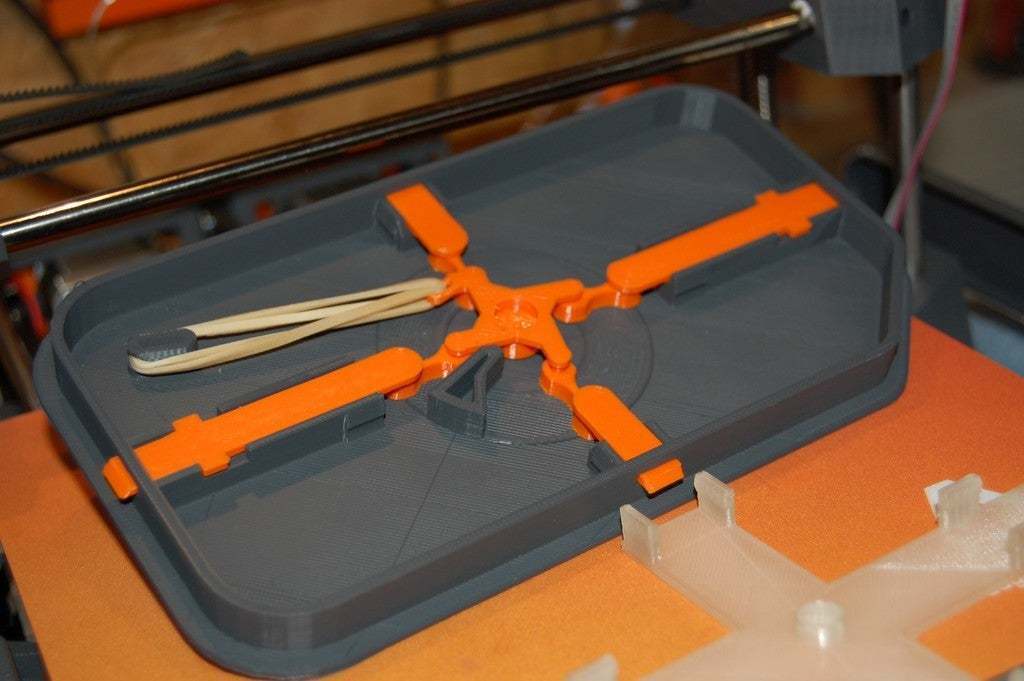

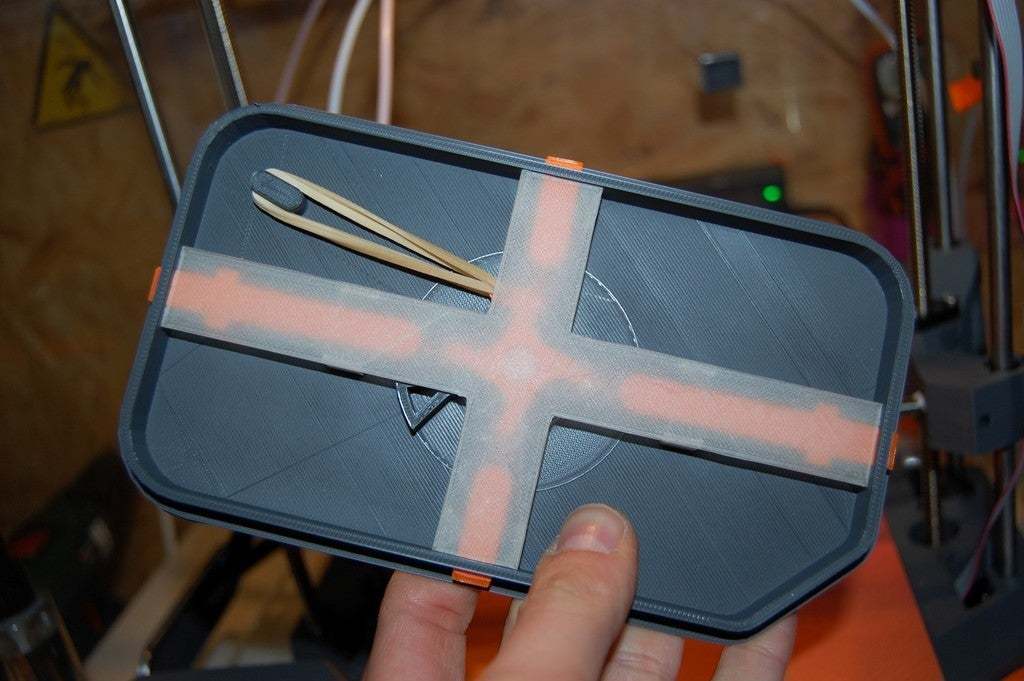

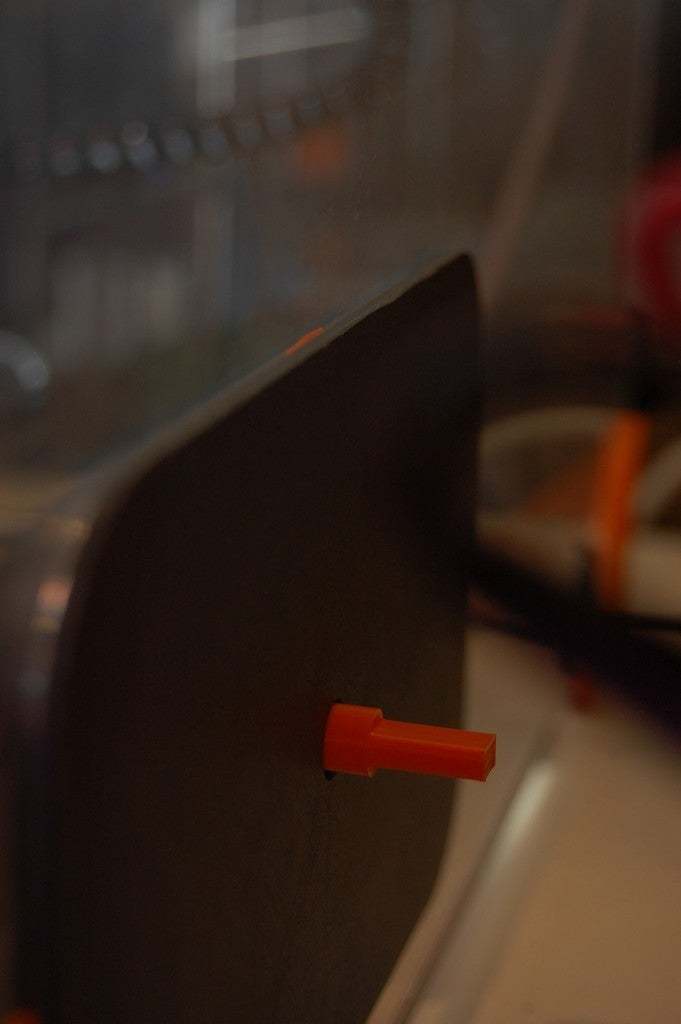

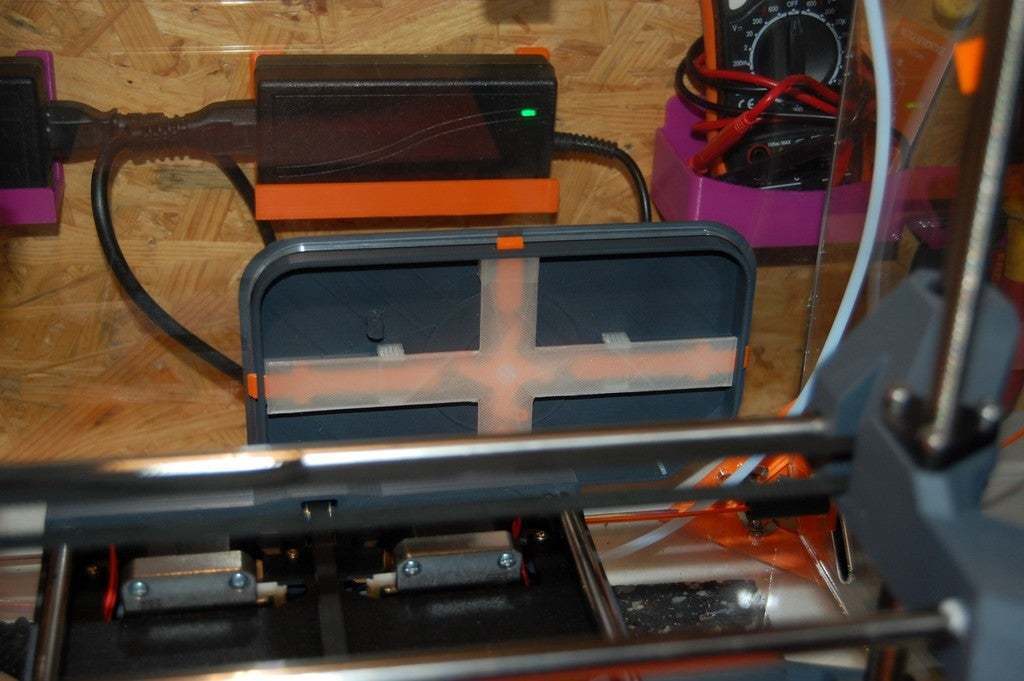

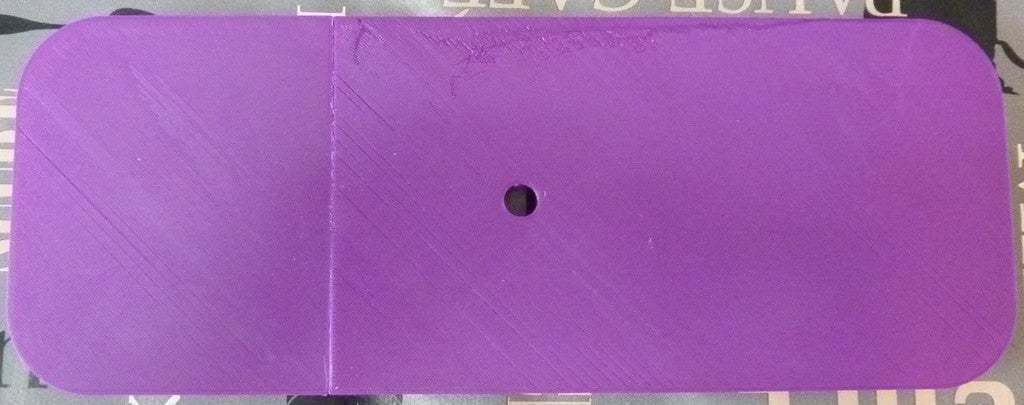

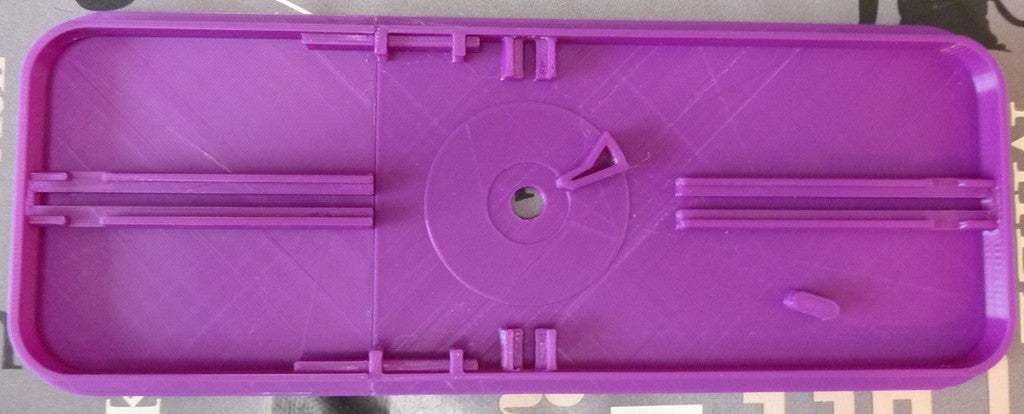

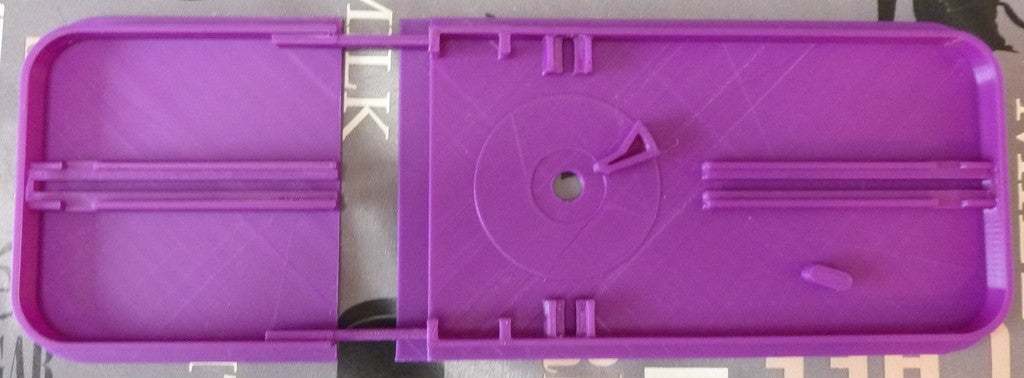

EDIT 3: спасибо Rey за модификацию люка V2 из двух частей и за его фотографии, иллюстрирующие конечный результат. :)
