Центр управления запуском GLCM ВВС США

Это третья модель из трех для серии USAF GLCM.

Трактор MAN - https://www.thingiverse.com/thing:4561497

Транспортно-эвакуационная пусковая установка - https://www.thingiverse.com/thing:4576098

Мобильная крылатая ракета наземного базирования ВВС США была разработана как противодействие мобильным баллистическим ядерным ракетам средней и промежуточной дальности, развернутым Советским Союзом в странах Восточного блока Европы. GLCM ВМС США и Pershing II армии США стали стимулами, которые способствовали готовности Советского Союза подписать Договор о ядерных силах средней дальности (INF) и снизили угрозу ядерных войн в Европе. Он был развернут в 1983 году и полностью снят с вооружения к 1991 году. Я служил помощником руководителя полетов в 487-м тактическом ракетном крыле на авиабазе Комизо, Сицилия.

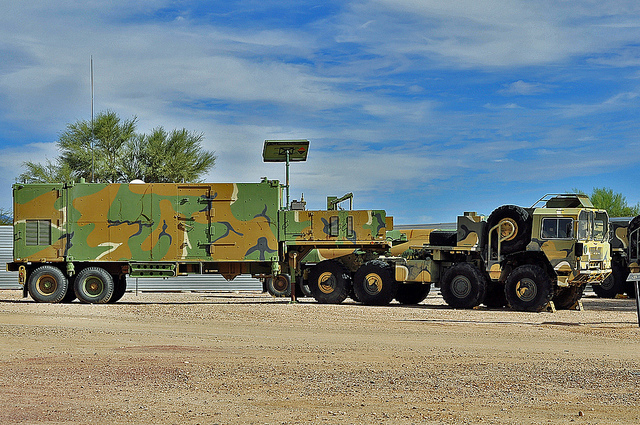

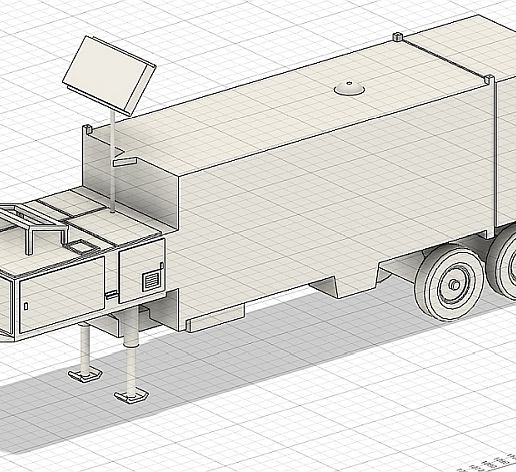

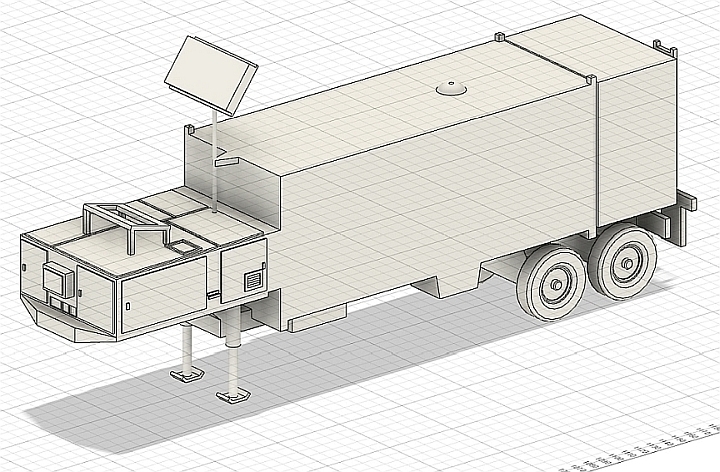

Центр управления запуском (ЦУЗ) представлял собой бронированный трейлер, укомплектованный двумя офицерами управления запуском, которые находились в защищенном боксе трейлера. В кормовом боксе размещалась система обработки воздуха и химические и биологические фильтры. Когда LCC подключался к транспортно-эвакуационной пусковой установке (TEL) и получал действительные и проверенные приказы на запуск, выполнялись процедуры последовательности запуска крылатых ракет GLCM, размещенных внутри TEL. LCC имел несколько антенных систем для связи друг с другом и со штабом ВВС США. Есть 3 антенны типа "хлыст" (см. прилагаемую схему), которые слишком тонкие для печати. Для них можно использовать тонкую проволоку. Отрежьте их примерно на 1/3 длины ящика укрытия (за вычетом кормового ящика с оборудованием). Нагрейте конец проволоки и вставьте в каждый из маленьких кубиков на трех верхних углах LCC Shelter. Я предусмотрел небольшие вертикальные отверстия в верхней части каждого из этих кубиков, чтобы помочь вам.

Ножки используются для поддержки LCC, отсоединенного от тягача. Я включил сменные ножки - ножка вверх, когда LCC соединен с тягачом, и ножка вниз, когда TEL отсоединен от тягача (или вы просто хотите большей устойчивости модели).

Для модели LCC необходимо напечатать следующее:

1 x 3D лестница LCC

2 x LCC 3D Leg Down

2 x LCC 3D Leg Up

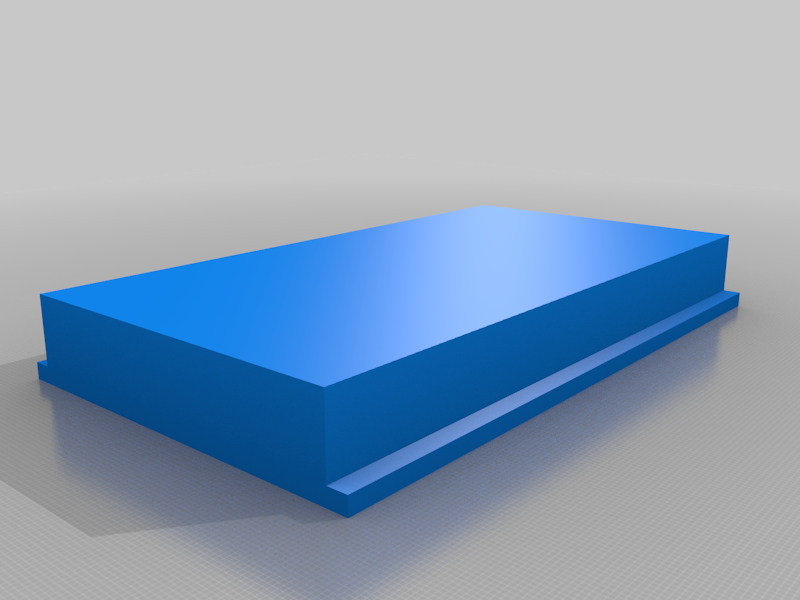

1 x LCC 3D UHF антенна

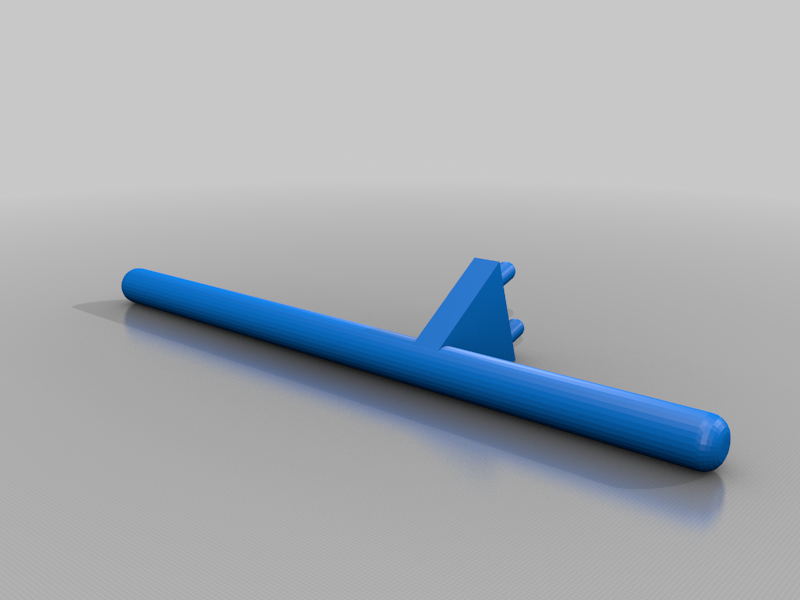

1 x LCC 3D UHF мачта

1 x Опора LCC 3D UHF

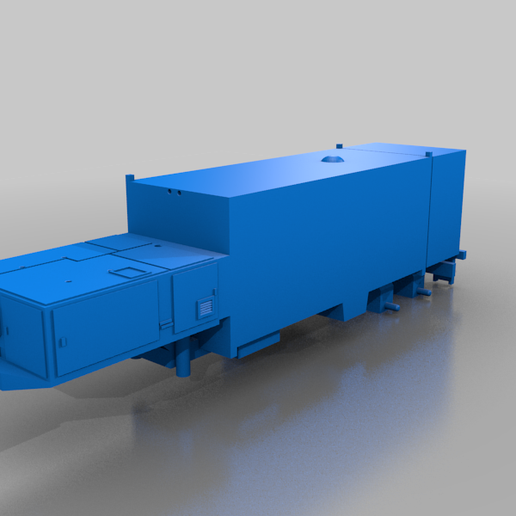

1 x LCC 3D

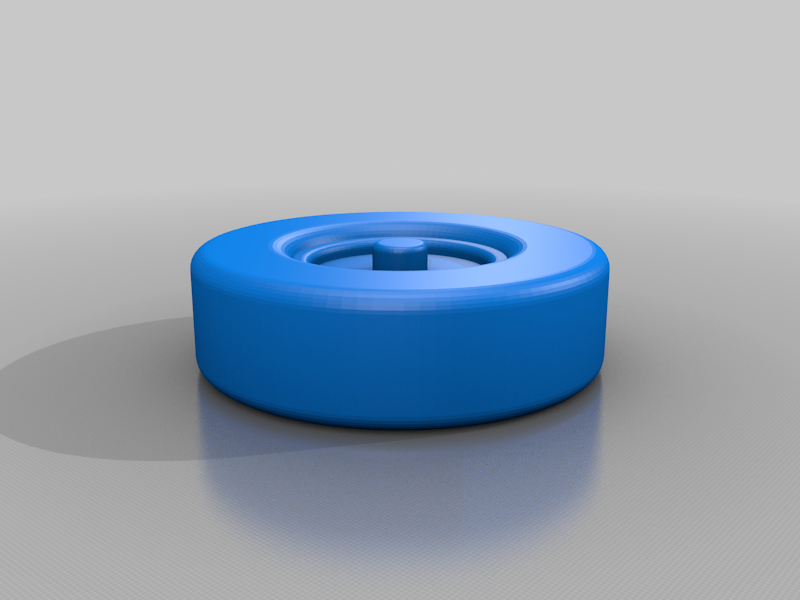

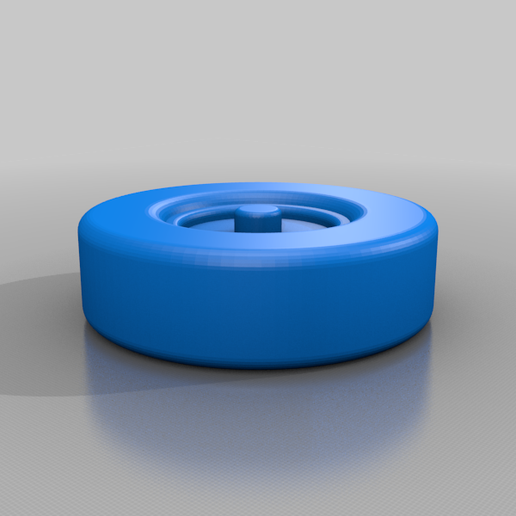

4 x Колесо прицепа

Модели имеют реальные размеры, чтобы облегчить печать в нужном масштабе.

Изменить размер:

0,4545% (масштаб 1:220, масштаб Z модельной железной дороги)

L=2.16", W=0.46", H=1.03"

0,5000% (масштаб 1:200)

L=2.38", W=0.51", H=1.14"

1,0000% (масштаб 1:100)

L=4.76", W=1.01", H=2.28"

1,1494% (масштаб 1:87,1, модель железной дороги масштаба HO)

L=5.47", W=1.16", H=2.62"

1,3889% (масштаб 1:72)

L=6.61", W=1.40", H=3.16"

1,5625% (масштаб 1:64, Hot Wheels и Matchbox)

L=7.44", W=1.58", H=3.58"

2,0833% (масштаб 1:48)

L=9.92", W=2.10", H=4.74"

2,3256% (масштаб 1:43,5, модель железной дороги в масштабе O)

L=11.07", W=2.35", H=5.29"

2,7778% (масштаб 1:36)

L=13.22", W=2.81", H=6.32"

3,1250% (масштаб 1:32)

L=14.87", W=3.16", H=7.11"

4,1667% (масштаб 1:24)

L=19.83", W=4.21", H=9.48"

Друг напечатал это и дал мне знать о своих настройках печати:

Принтер - Creality Ender-3 с использованием спецификаций для ender-3 pro для большего объема сборки.

Слайсер - Ultimaker Cura 4.6.1

Филамент Inland PLA + 1,75 мм коричневый

Сопло 0.4

Наполнитель 20%

Высота слоя 0,2

50 мм Скорость

Верхний и нижний слой 7

Температура 200 напор и 60 слой

Опоры для деревьев

Я использую юбку для всех принтов

Лестница LCC 3D - плоскость на кровати без опор

LCC 3D Leg Up - горизонтально без опоры

LCC 3D Нога вниз - горизонтально без опоры

Антенна LCC 3D UHF - Плоскость на кровати в перевернутом виде Без опоры

Мачта LCC 3D UHF - Плоскость на кровати без опоры

Опора LCC 3D UHF - Горизонтальная поддержка НЕТ поддержки

LCC 3D - Плоскость на кровати с опорами из дерева

Колеса прицепа - Плоскость на кровати Без опоры

-
