Transformers Generation One Space Bridge Ver. 2

Перезагрузка и усовершенствование проекта прошлых лет - вот вторая версия космического моста G1! Теперь с дополнительными возможностями установки светодиодов!

Эта новая версия поставляется с верхней осветительной пластиной и может быть собрана в закрытом виде, когда она напоминает полный круг, или может быть модифицирована для открытия, когда боты должны войти или выйти из нее.

И вот, после бесчисленных часов печати и сборки электроники, вот как выглядит космический мост с осаждающим Мегатроном для масштаба.

Вот ссылка на YouTube, показывающая мост со светодиодом в действии - https://youtu.be/BrOOEtqR7bQ.

Код (его можно скачать ниже) был написан для имитации медленного включения космического моста с бегущими в нарастающем темпе огнями до активации, когда все огни включены и работают на полную мощность!

Как видно из приведенной выше схемы, используемые сегменты можно менять местами (если позволяет проводка), чтобы перевести его в открытый режим.

=== Сборка ===

Здесь показано, как собираются детали, необходимые для одного сегмента. Поверх печатных деталей используются редкоземельные магниты 5x3 мм, позволяющие соединять сегменты, а для создания эффекта свечения используются светодиодные сегменты WS2812B.

=== Электроника ===

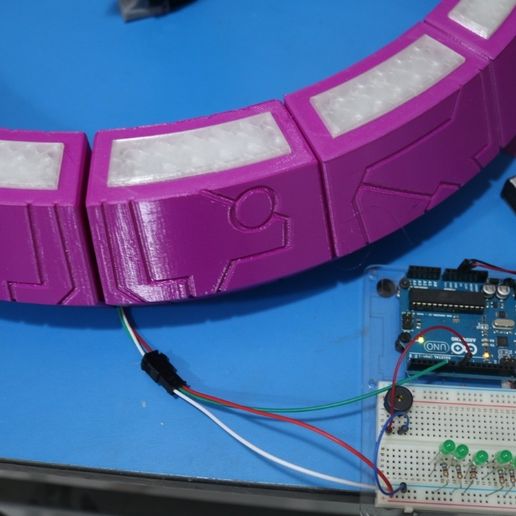

Самые зоркие из вас заметили, что электроника светодиодных ламп управляется с платы Arduino и 9-вольтовой батарейки, беспорядочно разбросанных по бокам. Возможно, это можно было бы сделать в более компактном корпусе и более аккуратно спрятать под сегментом моста, но начало положено! :P

Вот наша упрощенная принципиальная схема для справки. Также обратите внимание, что для работы нашей версии кода необходимо установить библиотеку " by Daniel Garcia".

Ниже также приведен наш (очень любительский!) скетч для Arduino, представляющий собой сборку Франкенштейна из различных сегментов кода. Не стесняйтесь работать с ним и настраивать его!

Что касается светодиодных сегментов, то это были светодиодные ленты WS2812B, разрезанные на отдельные части и соединенные между собой!

Затем эти светодиодные сегменты приклеиваются к направляющей и закрепляются на нижней стороне верхней крышки, чтобы они могли светиться.

Теперь немного секретной функции, которую мы тестировали, поскольку планировалось подключать провода через небольшое боковое отверстие, чтобы припаивать их непосредственно к магнитам, так что провода соединяются, как только магниты соседних сегментов защелкиваются вместе.

К сожалению, пайка непосредственно на магниты значительно ослабляет их, и мы стали немного беспокоиться о выравнивании, поэтому вернулись к более традиционному способу соединения проводов.

Хотелось бы посмотреть, удастся ли кому-нибудь сделать что-то с таким подходом!

===

И вот он - более динамичный космический мост, который можно использовать для приветствия всех новых ботов, которые приходят и приземляются в ваших коллекциях!

Надеюсь, вам понравится наша первая попытка добавить электронику в проект, и, если повезет, мы сможем сделать еще несколько подобных проектов. А пока - счастливой 3d-печати и электронной сборки ;)

===
