Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14

Train-Container-Wagon-1.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-2.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-3.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-4.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-5.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-6.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-7.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-8.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-9.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-10.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-11.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Axle.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Beam Type A.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Beam Type B.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Beam Type C.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Beam Type D.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Bogie Middle Frame.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Bogie Side Frame.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Brake Wheel.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Buffer part1.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Buffer part2.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Coupler long.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Coupler Short.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - End Frame.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Left Panel 60ft.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Middle Panel 40ft.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Middle Panel 60ft.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Right Panel 60ft.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Side Panel 1 Left.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Side Panel 1 Right.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Side Panel 2 Left.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Side Panel 2 Right.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - TwistLock.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Wheel.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Flexible Coupler Part 2 Long.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Flexible Coupler Part 2 Short.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Flexible Coupler Part 1.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-1.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-2.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-3.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-4.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-5.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-6.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-7.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-8.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-9.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-10.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train-Container-Wagon-11.jpg Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Axle.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Beam Type A.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Beam Type B.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Beam Type C.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Beam Type D.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Bogie Middle Frame.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Bogie Side Frame.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Brake Wheel.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Buffer part1.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Buffer part2.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Coupler long.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Coupler Short.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - End Frame.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Left Panel 60ft.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Middle Panel 40ft.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Middle Panel 60ft.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Right Panel 60ft.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Side Panel 1 Left.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Side Panel 1 Right.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Side Panel 2 Left.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Side Panel 2 Right.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - TwistLock.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Wheel.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Flexible Coupler Part 2 Long.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Flexible Coupler Part 2 Short.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Train Container Wagon - Flexible Coupler Part 1.stl Железнодорожный контейнерный вагон — 40 футов / 60 футов с поворотными замками — масштаб 1:14
Реклама
Поделиться
Добавить к
Make
?
Качество творения: 5/5 (1 проголосовать)
Оценка участников по печатаемости, полезности, уровню детализации, т.д.
Лицензия
Использование
Формат 3D-проектирования
27 файлов (PDF и STL) Закрыть
  • Assembly instructions for Container train wagon V1.1.pdf
  • Train Container Wagon - Axle.stl 133.999992 × 10.0 × 10.0 mm
  • Train Container Wagon - Beam Type A.stl 23.0 × 128.0 × 8.0 mm
  • Train Container Wagon - Beam Type B.stl 23.0 × 128.0 × 8.0 mm
  • Train Container Wagon - Beam Type C.stl 128.0 × 23.0 × 8.0 mm
  • Train Container Wagon - Beam Type D.stl 128.0 × 23.0 × 8.000001 mm
  • Train Container Wagon - Bogie Middle Frame.stl 150.0 × 45.39898699999998 × 136.272003 mm
  • Train Container Wagon - Bogie Side Frame.stl 47.000004000000004 × 179.99998499999998 × 15.01001 mm
  • Train Container Wagon - Brake Wheel.stl 31.999997999999998 × 32.0 × 6.0 mm
  • Train Container Wagon - Buffer part1.stl 20.00001500000002 × 16.0 × 19.0 mm
  • Train Container Wagon - Buffer part2.stl 28.0 × 27.99998499999998 × 20.0 mm
  • Train Container Wagon - Coupler Short.stl 34.199996999999996 × 82.700012 × 12.0 mm
  • Train Container Wagon - Coupler long.stl 34.200012 × 97.700012 × 12.0 mm
  • Train Container Wagon - End Frame.stl 128.0 × 224.00001500000002 × 31.0 mm
  • Train Container Wagon - Flexible Coupler Part 1.stl 34.5 × 20.0 × 12.0 mm
  • Train Container Wagon - Flexible Coupler Part 2 Long.stl 77.10000600000001 × 34.400024999999914 × 12.0 mm
  • Train Container Wagon - Flexible Coupler Part 2 Short.stl 62.200012000000015 × 34.40002400000003 × 12.0 mm
  • Train Container Wagon - Left Panel 60ft.stl 55.0 × 222.438004 × 22.986 mm
  • Train Container Wagon - Middle Panel 40ft.stl 55.0 × 150.95001200000002 × 22.985992 mm
  • Train Container Wagon - Middle Panel 60ft.stl 55.0 × 152.87298599999997 × 10.0 mm
  • Train Container Wagon - Right Panel 60ft.stl 55.0 × 222.438004 × 22.986 mm
  • Train Container Wagon - Side Panel 1 Left.stl 28.076385000000016 × 239.999992 × 23.0 mm
  • Train Container Wagon - Side Panel 1 Right.stl 28.076386000000014 × 239.999992 × 23.0 mm
  • Train Container Wagon - Side Panel 2 Left.stl 55.0 × 130.751984 × 10.014008 mm
  • Train Container Wagon - Side Panel 2 Right.stl 55.0 × 130.751999 × 10.014008 mm
  • Train Container Wagon - TwistLock.stl 32.299994999999996 × 12.031036000000029 × 4.000992 mm
  • Train Container Wagon - Wheel.stl 76.0 × 76.0 × 12.497 mm

Узнайте больше о форматах
Последнее обновление
Дата публикации
Номер конструкции 4222065
Автор дизайна Prince3dDesigns
Prince3dDesigns

Prince3dDesigns

Сертифицированная учетная запись
Проблема с работой? Сообщить о проблеме.

Информация о 3D файле

Описание 3D-модели

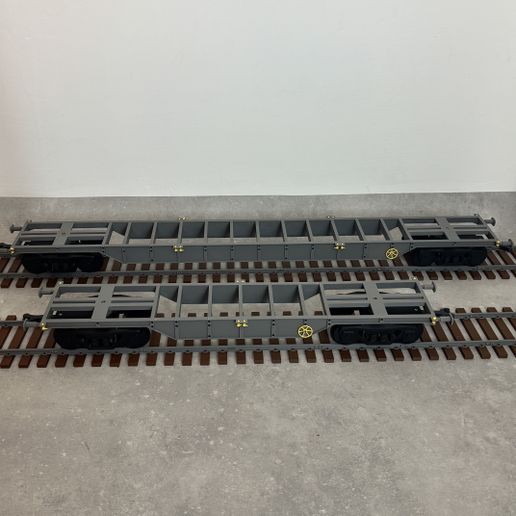

Этот контейнерный вагон в масштабе 1:14 предназначен для реалистичной железнодорожной перевозки в промышленных, логистических и контейнерных терминалах.

Вагон можно собрать в двух конфигурациях:
- 40-футовая версия — подходит для всех кривых
- 60-футовая версия — идеально подходит для макетов с большим радиусом кривых и повышенной грузоподъемностью

В зависимости от конфигурации вагон может перевозить:
- 1 контейнер длиной 40 футов (версия 40ft)
- 2 контейнера длиной 20 футов (версия 40ft)
- 1 контейнер длиной 20 футов + 1 контейнер длиной 40 футов (версия 60ft)
- 3 контейнера длиной 20 футов (версия 60 футов)

Контейнеры не входят в комплект, они продаются отдельно на моём сайте Cults3D.

Вагон оснащён детализированными твистлоками для надёжной фиксации контейнеров, что добавляет как реалистичности, так и функциональности.

Особенности:
- Настраивается как 40-футовый или 60-футовый вагон
- Рабочие твистлоки для фиксации контейнеров
- Тележки с 2 осями каждая
- Пружинные буферы для реалистичного сцепления
- Разработан для плавной работы на модульных путевых системах

Примечания:
Версия длиной 60 футов рекомендуется для использования на поворотах с большим радиусом
Для более крутых поворотов предпочтительна версия длиной 40 футов, обеспечивающая лучшие эксплуатационные характеристики

Идеально подходит для:
- Схем транспортировки контейнеров
- Железнодорожных сортировочных станций и терминалов
- Сочетания с локомотивами и модульными путевыми системами

В комплект входит подробная инструкция по сборке, а также полный список необходимых винтов.

Настройки 3D-печати

Можно печатать на платформе размером 220 мм × 220 мм.
Вот настройки, которые я использовал:
Боковые панели: высота слоя 0,2, заполнение 35 %, 3 стенки, автоматическая поддержка
Остальные детали: высота слоя 0,2, заполнение 15 %, 3 стенки, автоматическая поддержка
