MK5 MK6 VW 07K Комплект воздухозаборника и радиатора

HeatshieldandIntakeKit.jpg MK5 MK6 VW 07K Комплект воздухозаборника и радиатора
e2.jpg MK5 MK6 VW 07K Комплект воздухозаборника и радиатора
e3.jpg MK5 MK6 VW 07K Комплект воздухозаборника и радиатора
e.jpg MK5 MK6 VW 07K Комплект воздухозаборника и радиатора
Реклама
Сделать предложение
Поделиться
Добавить к
Make
?
Качество творения: 5/5 (1 проголосовать)
Оценка участников по печатаемости, полезности, уровню детализации, т.д.
Лицензия
Использование
Формат 3D-проектирования
1 файл (ZIP) Закрыть
  • 07K Intake and Heatshield.zip
    • 3 inch 07K Intake Pipe (No Emissions).stl
    • 3 inch 07K Intake Pipe (No Emissions, Tall).stl
    • Bracket Bushing 036 129 689 B (Air Cleaner Assembly Grommet).stl
    • MK5 07K 3 inch MAF Intake (180mm).stl
    • MK5 07K 3 inch MAF Intake (200mm).stl
    • MK5 07K Heatshield (4mm).stl
    • MK5 07K Heatshield (6mm).stl
    • MK5 07K No MAF 3 Inch Intake (180mm).stl
    • MK5 07K No MAF 3 Inch Intake (200mm).stl
    • PCV Connector.stl
    • PCV Delete Plug.stl
    • PrintSettingsReadMe.txt
    • SAI Connector.stl
    • SAI Delete Plug.stl
    • StandardDigitalLicense.txt

Узнайте больше о форматах
Последнее обновление
Дата публикации
Номер конструкции 3693864
toughluckdiecast

toughluckdiecast

Сертифицированная учетная запись
Проблема с работой? Сообщить о проблеме.

Информация о 3D файле

Описание 3D-модели

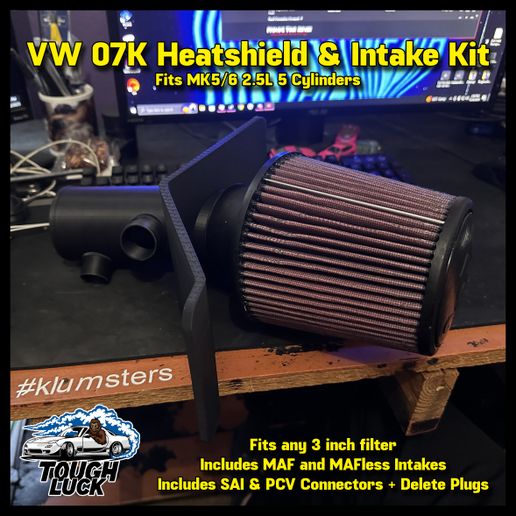

Here is a heatshield and intake kit for the 07K! This will fit any MK5/6 Volkswagen with the 07K 2.5L 5 Cylinder motor - Rabbit, Golf, Jetta, Beetle, or swapped cars.

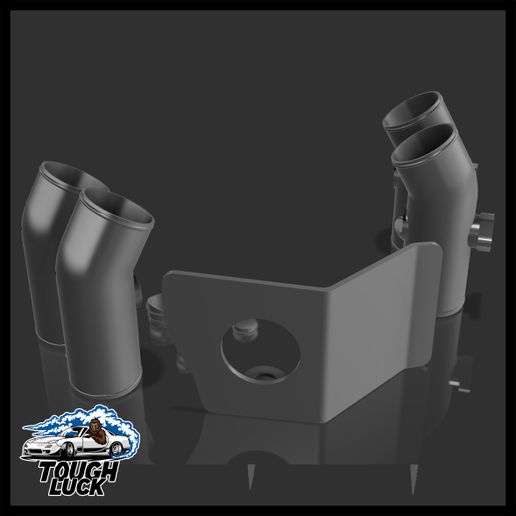

This kit includes:
3 Inch No Emissions Port Intake (180mm & 200mm)
3 Inch MAF Intake (180mm & 200mm)
3 Inch MAFless Intake (180mm & 200mm)
Heatshield (6mm and 4mm thickness options)
SAI Connector
SAI Delete Plug
PCV Connector
PCV Delete Plug
036-129-689-B Air Cleaner Assembly Grommet (Print in TPU)

Attach intake to throttle body via rubber coupler, 3 1/2 inch to 3 recommended.

The heatshield simply uses an OEM rubber grommet/bushing (036-129 689-B Air Cleaner Assembly Grommet) to mount into the engine bay. I utilized the same mounting location as the Neuspeed P Flo heatshield, and the hole for the intake is 79mm in diameter, so you should be to use any other 3 inch intake system you may already have or want to buy, if you don't want to purchase mine.

The heatshield may be close or may touch your upper radiator hose depending on what hose you use. This shouldn't be an issue depending on the material you use. I recommend ASA at minimum!

Please note that this is the entire kit!

Made by: Matt from Tough Luck Diecast / Tough Luck 3D

https://www.instagram.com/toughluck.media
https://cults3d.com/en/users/toughluckdiecast/
https://www.instagram.com/toughluckdiecast
https://www.youtube.com/@toughluckdiecast
https://www.paypal.com/paypalme/toughluckdiecast

Please contact me if you have any issues.

Настройки 3D-печати

Print Information:
Material used - ASA
Slicer used - Ultimaker Cura
Printer used - Ender 3 v3 SE w/ tent enclosure
0.4 mm Nozzle
0.2 mm Layer height
100% infill
248C Print Temp (Ideal range 245-255)
102C Build Plate Temp (Ideal range 100-105)
50mm/s Print speed
150mm/s Travel speed
3mm retract distance @45mm/s
Initial fan speed 0
3% Fan Speed after layer 10 (Ideally 2%-5%)
Use tree supports
Brim optional
Draft shield optional, recommended if no enclosure.

Also have a read me included with file with additional information!
