Raid Inline Chassis Bat94mm

Одна из нескольких адаптаций, которые я делаю для одной и той же модели шасси в зависимости от используемого кузова.

В данном случае я хотел "принарядить" смолу Peugeot, на которой К. Сайнц участвовал в гонке "Дакар". Согласно моим измерениям, я придал шасси колесную базу 94 мм.

Поворотный рычаг. И люлька для двигателя. В этой модели задняя ось интегрирована в люльку, так что откидывание происходит совместно с двигателем. Таким образом, люлька не страдает от колебаний высоты задней оси.

Шасси выполнено полностью в 3D. Люлька, кузов, рычаги, подвески. Все. Включая направляющую. Я не знаю, на каком уровне соревнований можно приобрести саму модель, потому что я не участвую в соревнованиях. Но могу вас заверить, что она отлично работает дома.

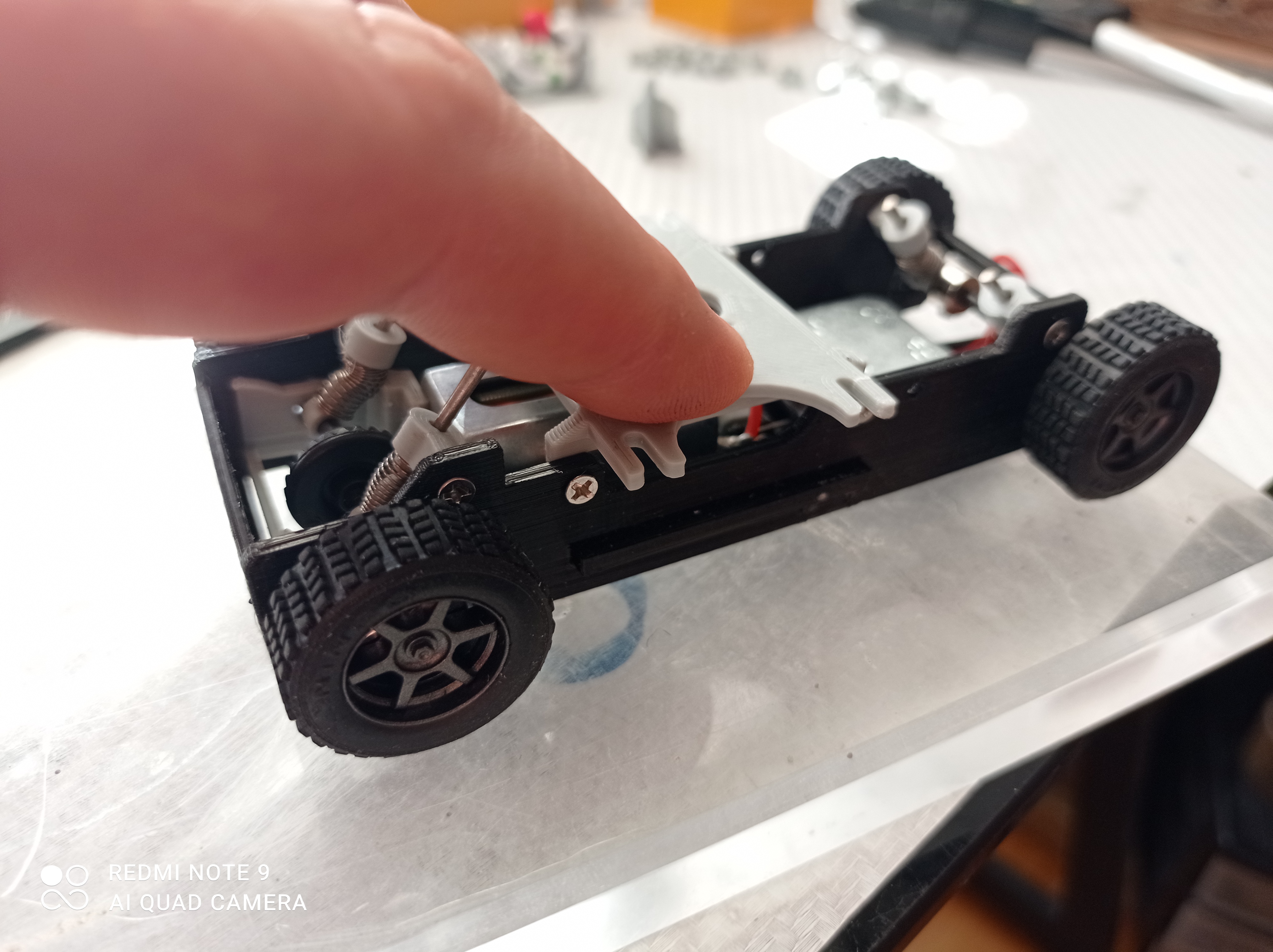

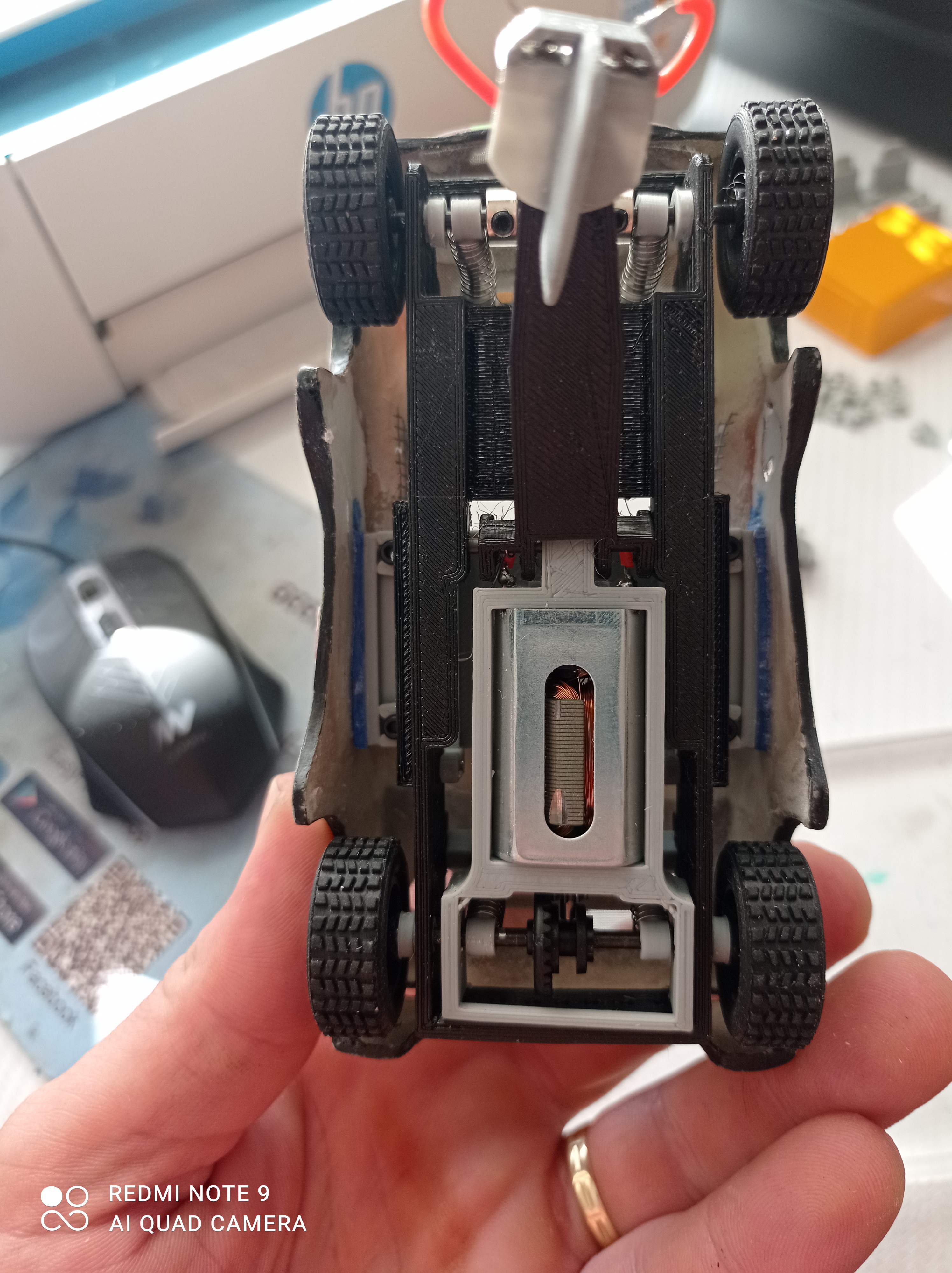

На прилагаемых фотографиях вы увидите, что эстетически это не совсем правильно, потому что оси, используемые из деталей ninco, были короткими, и мое намерение сначала было сделать 4x4 через шкивы, но чтобы не идти резать оси, я оставил это так.

Рекомендуется использовать оси не менее 70 мм. Амортизаторы самодельные. Пружины заказаны, чтобы сделать подвеску самостоятельно. Мы рекомендуем средние пружины спереди и жесткие сзади. И/или, как делаю я, 25 мм пружины с несколькими витками на передней оси.

Все используемые болты - от m2.

Рекомендуется печатать все в Petg. На фотографиях вы увидите серые детали. Это абс. Я хотел воспользоваться остатками, которые у меня остались, и смешивал материалы в зависимости от детали.

Разрешение для мелких деталей (подшипники, направляющие и т. д.) я использую 0,1. Если вам нужна хорошая обработка корпуса люльки и т. д., то 0,16.

И я не знаю, что еще вам сказать... Если у вас есть какие-то сомнения, которые вы не можете решить с помощью картинок, вы можете отправить мне mp, и я отвечу вам так быстро, как смогу. Вы можете проверить модель, найдя "smcslot" на facebook.

Прилагаемое руководство не является моей разработкой. Он был найден на thingiverse. Я прикрепляю его к лоту, чтобы у вас было как можно более полное шасси.

С наилучшими пожеланиями.

0,1 для мелких деталей.

0,16 для других.

Предпочтительнее петг.
