Световой меч Кеноби

Всех с днем (пост)звездных войн!

В этом году я решил сделать еще одно культовое оружие из Оригинальной трилогии и поэтому я сделал ремикс модели светового меча Jacky Wan aka Valcrow из Redicubrics (одна из первых вещей, которые я когда-либо 3D печатал).

Оригинальная модель довольно удивительна с техническими решениями, которым стоит поучиться, однако у нее есть небольшое слабое место в соединении зажим-штырь, которое имеет тенденцию ломаться во время игры с рукоятью или ношения ее для косплея, если вы не склеите ее.

Сначала я решил использовать только те соединения, которые я использовал для своего светового меча Graflex, но потом увлекся процессом и переделал и другие части рукояти.

Как и оригинальная модель Джеки, эта модель также оптимизирована для печати без поддержки fdm и простой сборки, не требующей клея. Я напечатал большинство деталей при высоте слоя 0,15 мм с использованием Fillamentum PLA на моем Ultimaker 2+.

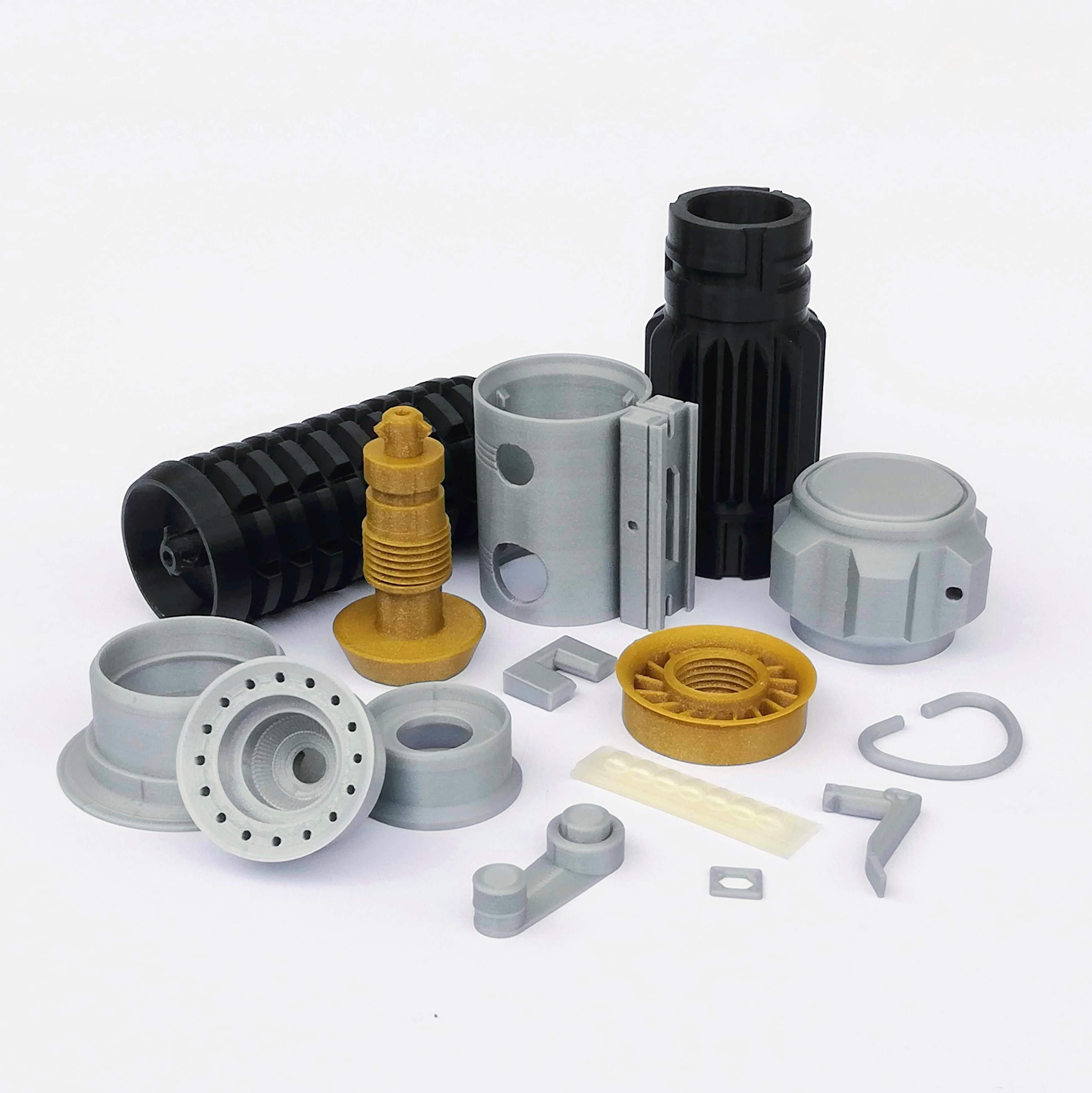

Для сборки смотрите импровизированные инструкции на фотографиях! :) Извините за плохой кадр! Вот полная версия: https://www.instagram.com/p/BxjmPRfHvT-/

Инструкция по сборке:

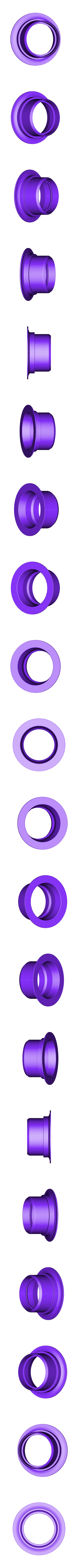

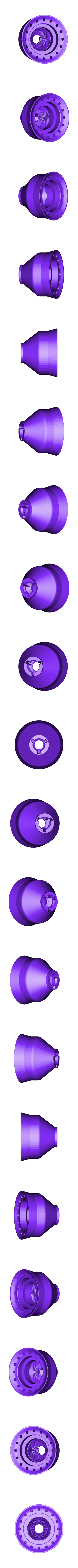

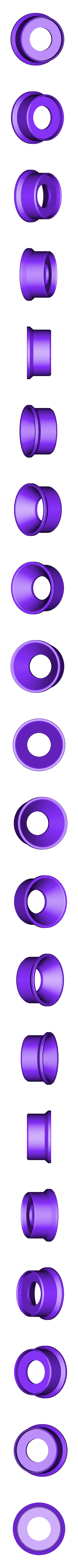

-> I. Соберите три части эмиттера в ориентации и порядке, показанном на фотографии. Они должны хорошо прилегать друг к другу при трении. Это также хороший тест для других деталей. Если они легко подходят друг к другу, у вас не будет проблем со сборкой остальной части рукояти, но если нет, попробуйте отрегулировать значения горизонтального смещения/компенсации в слайсере.

-> II. Наденьте штифт на резьбовую ось и затяните его. Более широкая часть колеса должна быть обращена к более широкой (нижней) части оси.

Прикрепите ось с одного конца к винтовочному гранату, а с другого конца - к узлу излучателя. Оба соединения используют один и тот же механизм закручивания.

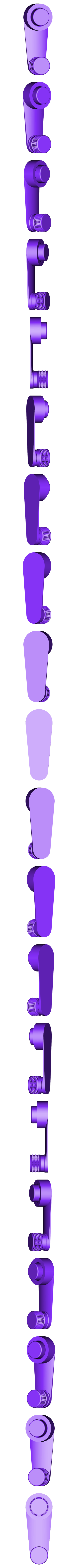

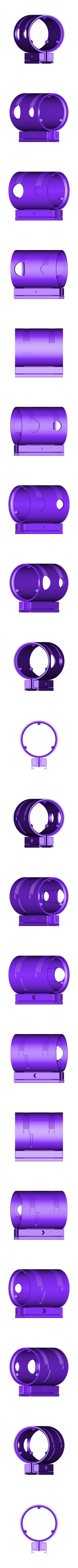

-> III. Поместите ручки в зажим. Нижняя сторона ручек должна быть заподлицо с внутренней стороной зажима.

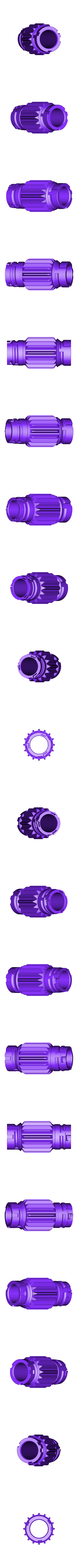

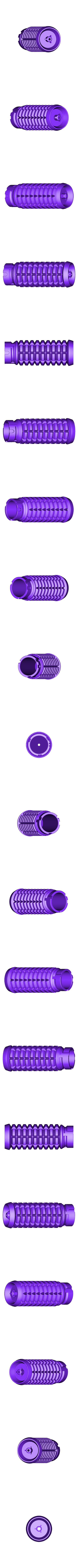

-> IV. Вставьте совпадающие концы рифлегренады и радиатора (конец БЕЗ защелок) в зажим и поверните их по часовой стрелке. Меньшая из ручек должна быть ближе к рифлегренаде.

ВАЖНО: Обратите внимание на угловое окно на зажиме! И на рифлегренаде, и на радиаторе имеется определенный паз, который совпадает с соответствующим концом окна. Паз на радиаторе прямоугольный, а на рифлегренаде - с фаской. Убедитесь, что после поворота деталей пазы совпадают с окном!

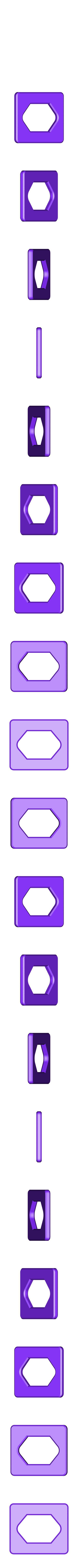

-> V. Наденьте шайбу на боковой штифт рычага и вставьте его в отверстие на боковой стороне зажима. Штифт должен быть виден через окно. Рычаг должен быть направлен в сторону нижней части рукояти.

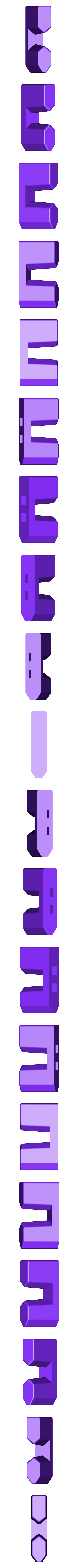

-> VI. Вставьте защелку в окно на зажиме, пока она не станет заподлицо с окружающей поверхностью.

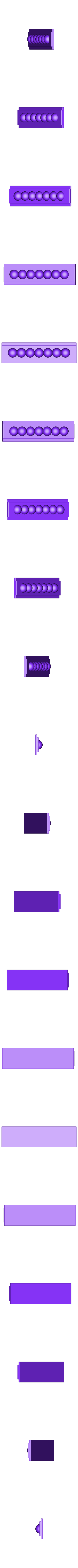

-> VII. Вставьте лампочки в направляющую на зажиме.

-> VIII. Наденьте фиксатор на радиатор и поверните его по часовой стрелке до приятного щелчка. :)

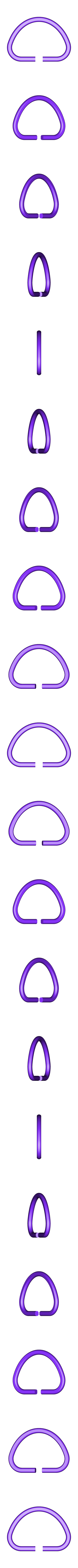

Для D-кольца у вас есть три варианта:

-1. Напечатать прилагаемую модель. (Скучно/просто)

-2. Найдите в хозяйственном магазине D-кольцо похожей формы и, если необходимо, вырежьте в нем зазор 5 мм. Вставьте его в поммель в середине отпечатка или согните его на месте позже. (Сложный вариант)

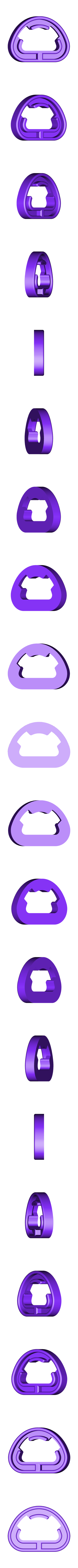

-3. Распечатайте прилагаемую модель оснастки для D-кольца. Отрежьте кусок нити 2,85 длиной 80 мм и окуните его в горячую воду. Когда он размягчится, поместите его в оснастку так, чтобы он принял форму D-кольца. (Опасный)

Счастливой печати и да пребудет сила прилипания с вашими билдами!

Оригинальная модель от Jacky Wan:

https://www.youmagine.com/designs/star-wars-lightsaber-complex-version

Советы по постобработке также от него:

https://ultimaker.com/en/blog/82-painting-3d-printed-models

Лигсабер Graflex: https://cults3d.com/ru/3d-model/gadzhet/graflex-lightsaber
