Commodore Amiga 500 корпус 3d печать модель

Commodore Amiga 500 был одним из первых мультимедийных компьютеров 80-х годов, доступных массовому покупателю, позволявших редактировать видео, играть в лучшие игры 80-х и некоторое время находиться на острие компьютерных технологий.

Оригинальная Amiga 500 стала самой продаваемой моделью Amiga от Commodore, особенно в Европе. Несмотря на популярность среди любителей, наиболее широкое распространение она получила в качестве игровой машины, где ее графика и звук были очень полезны.

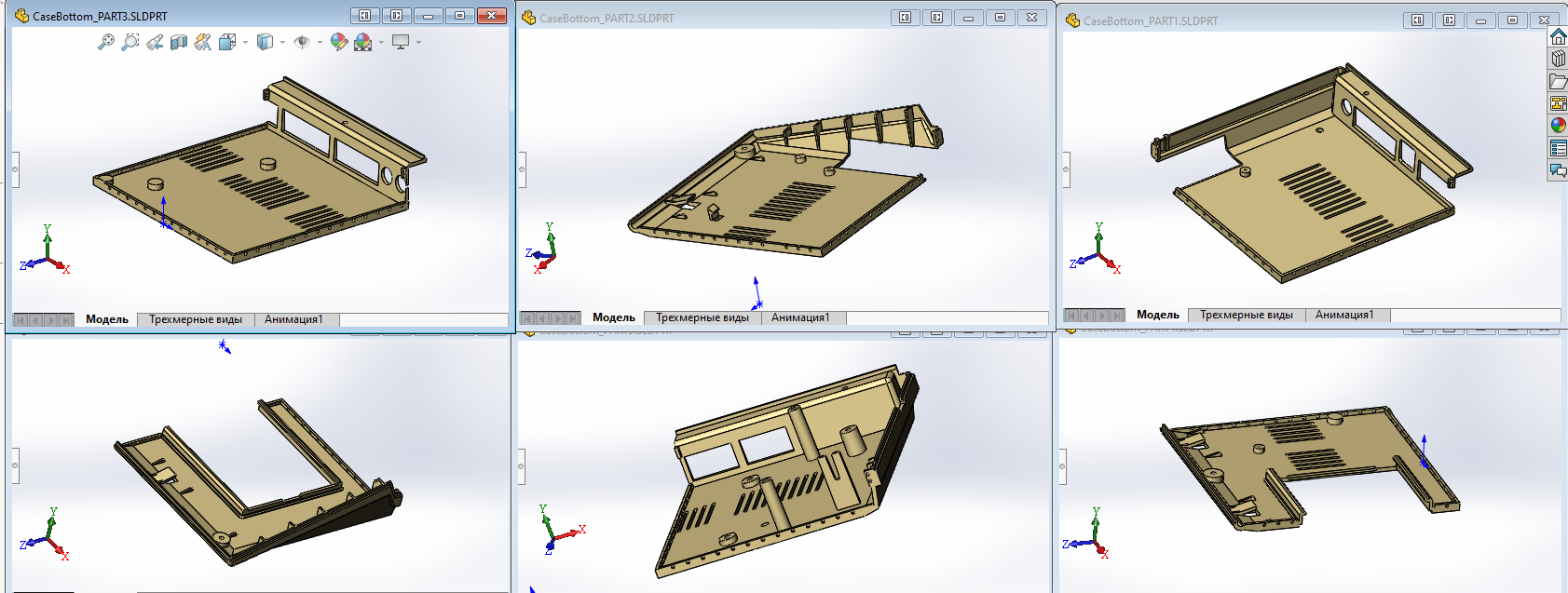

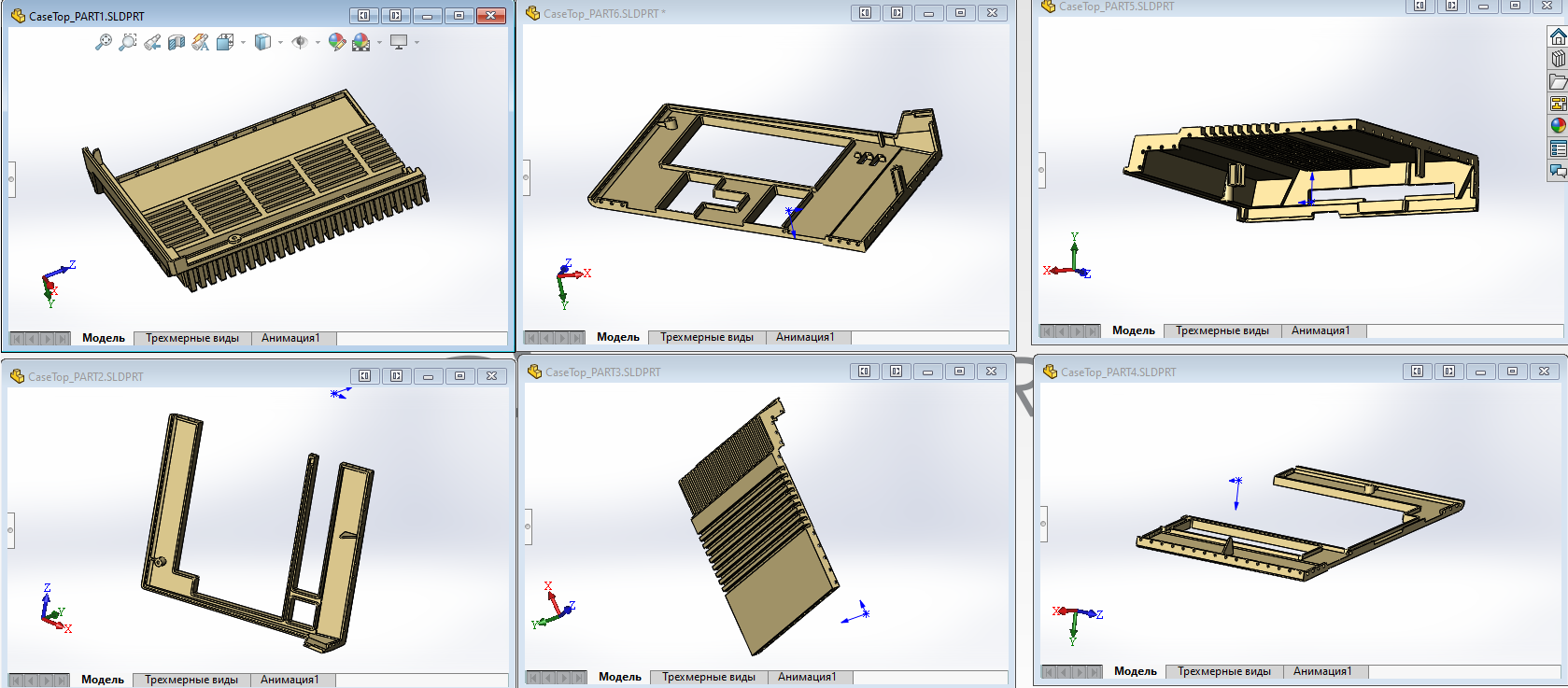

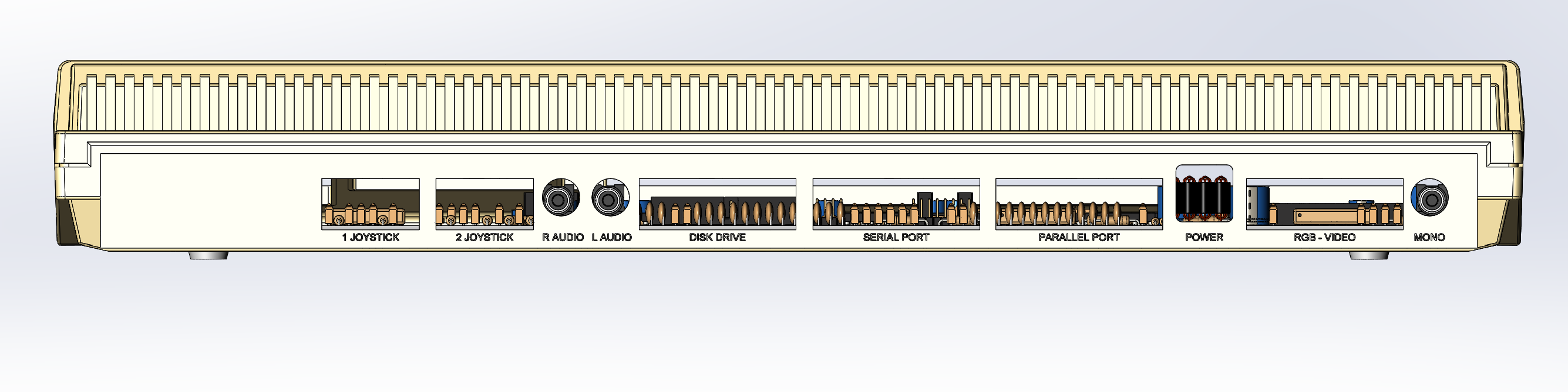

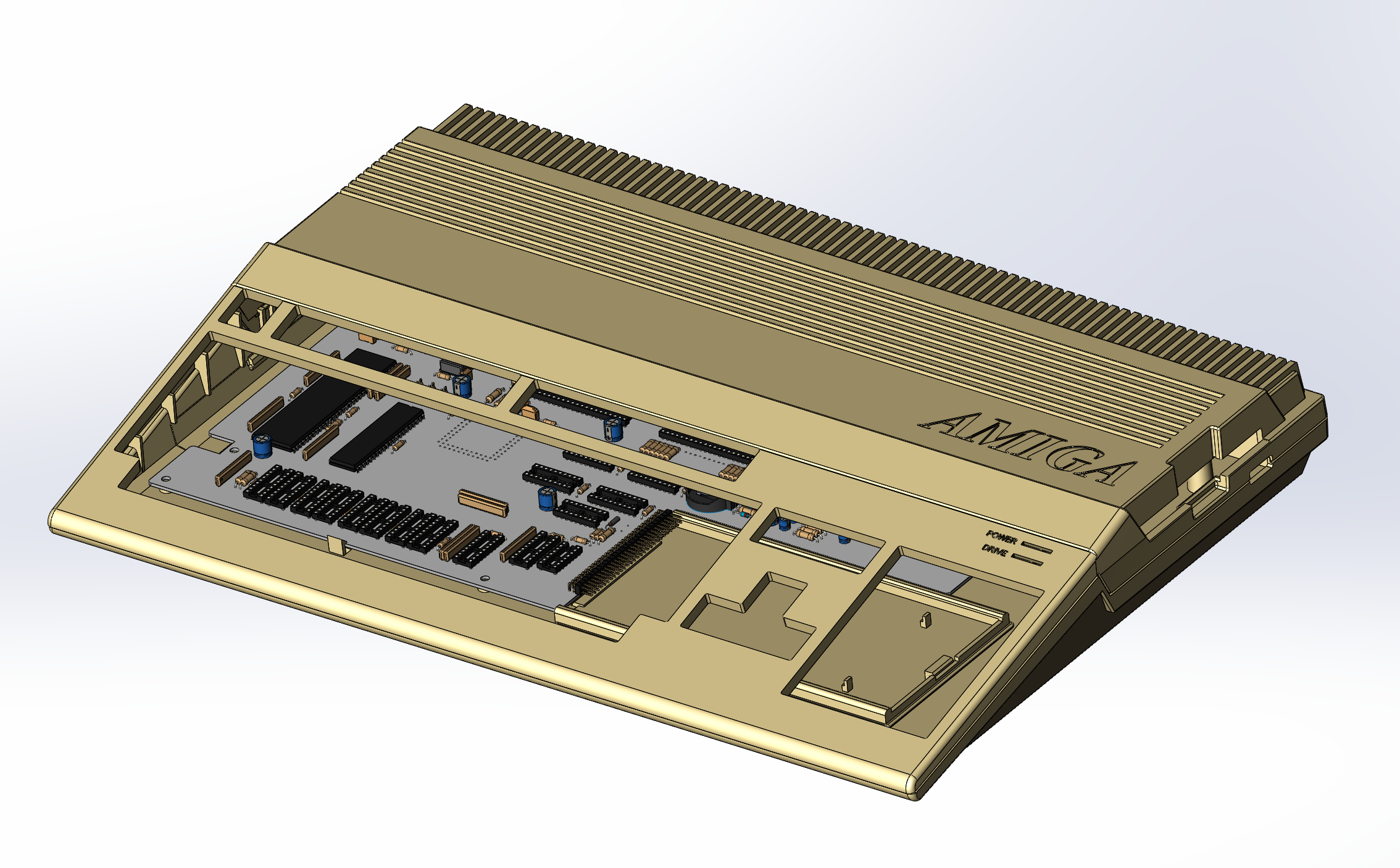

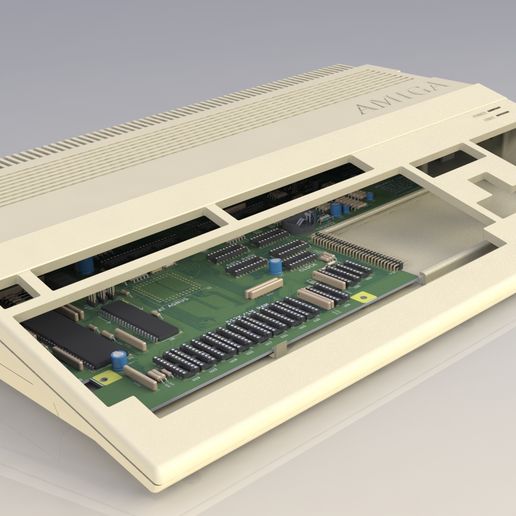

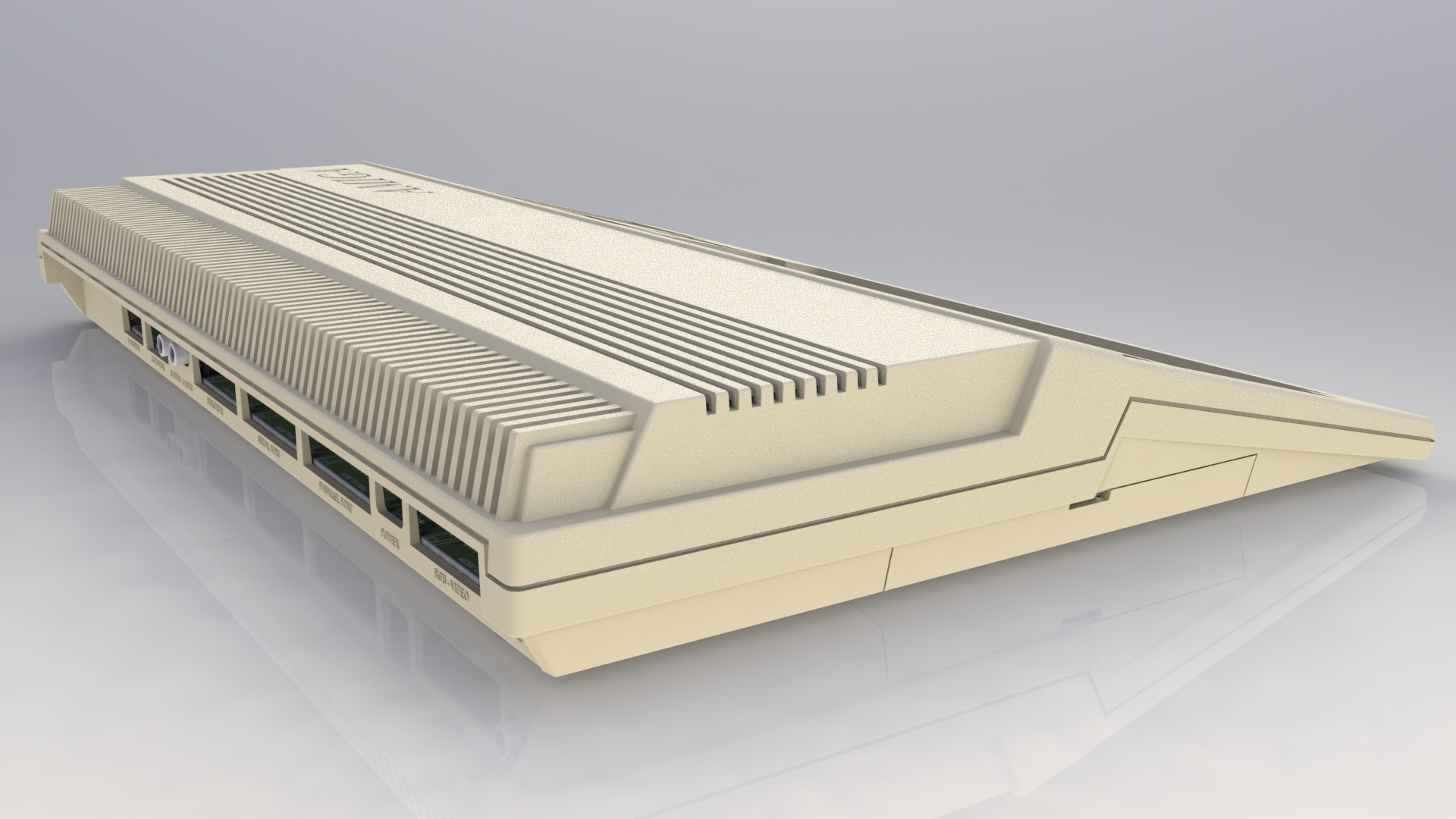

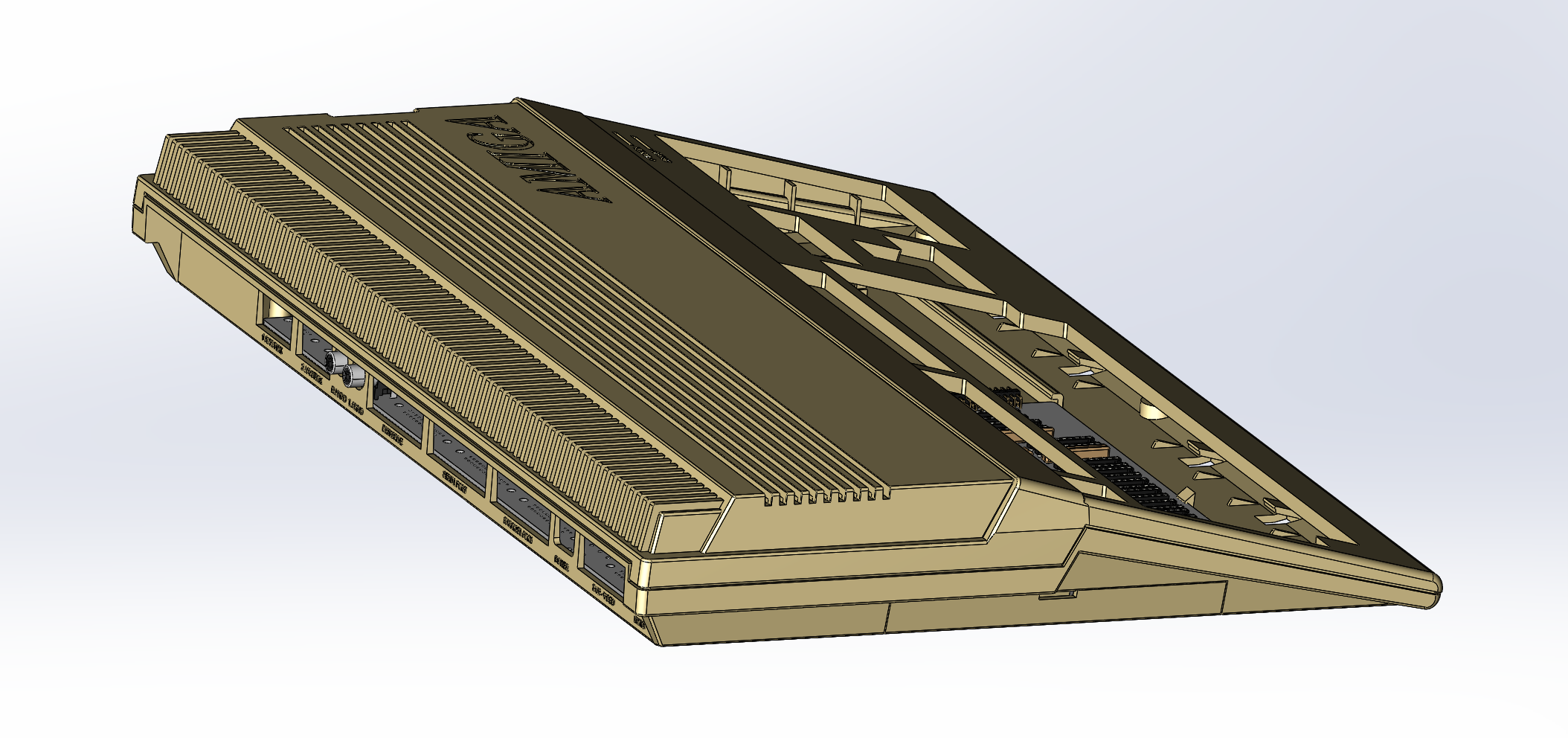

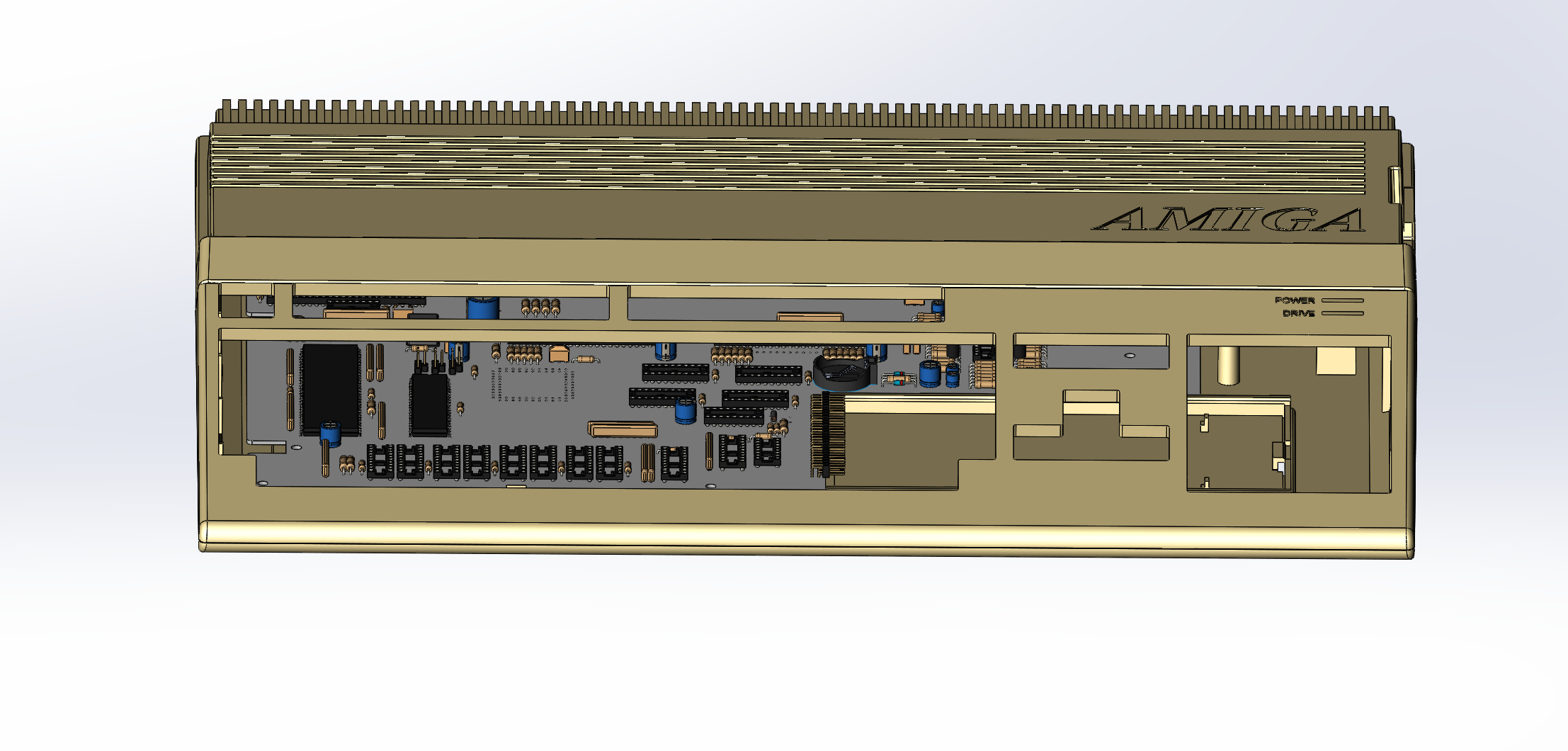

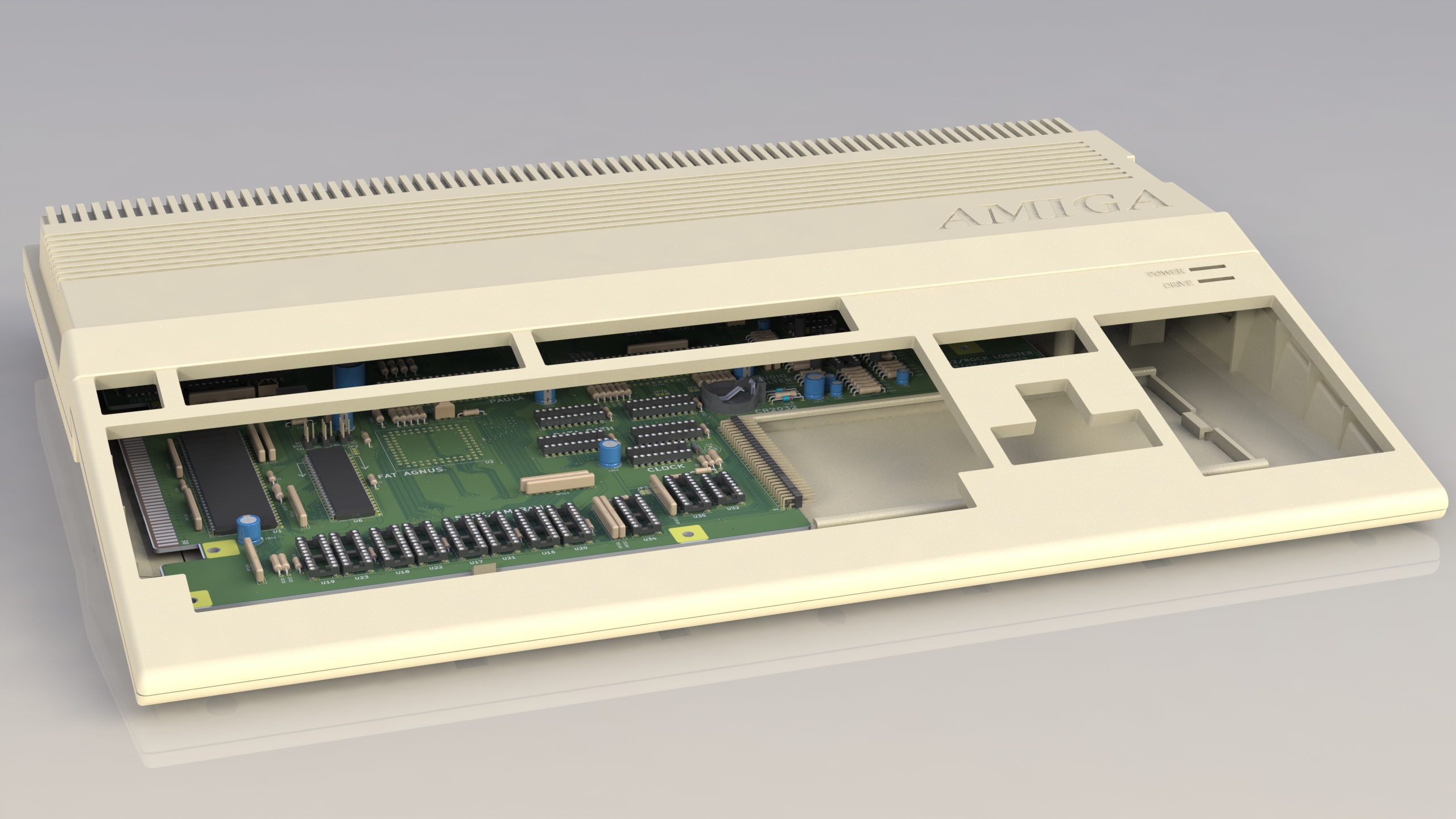

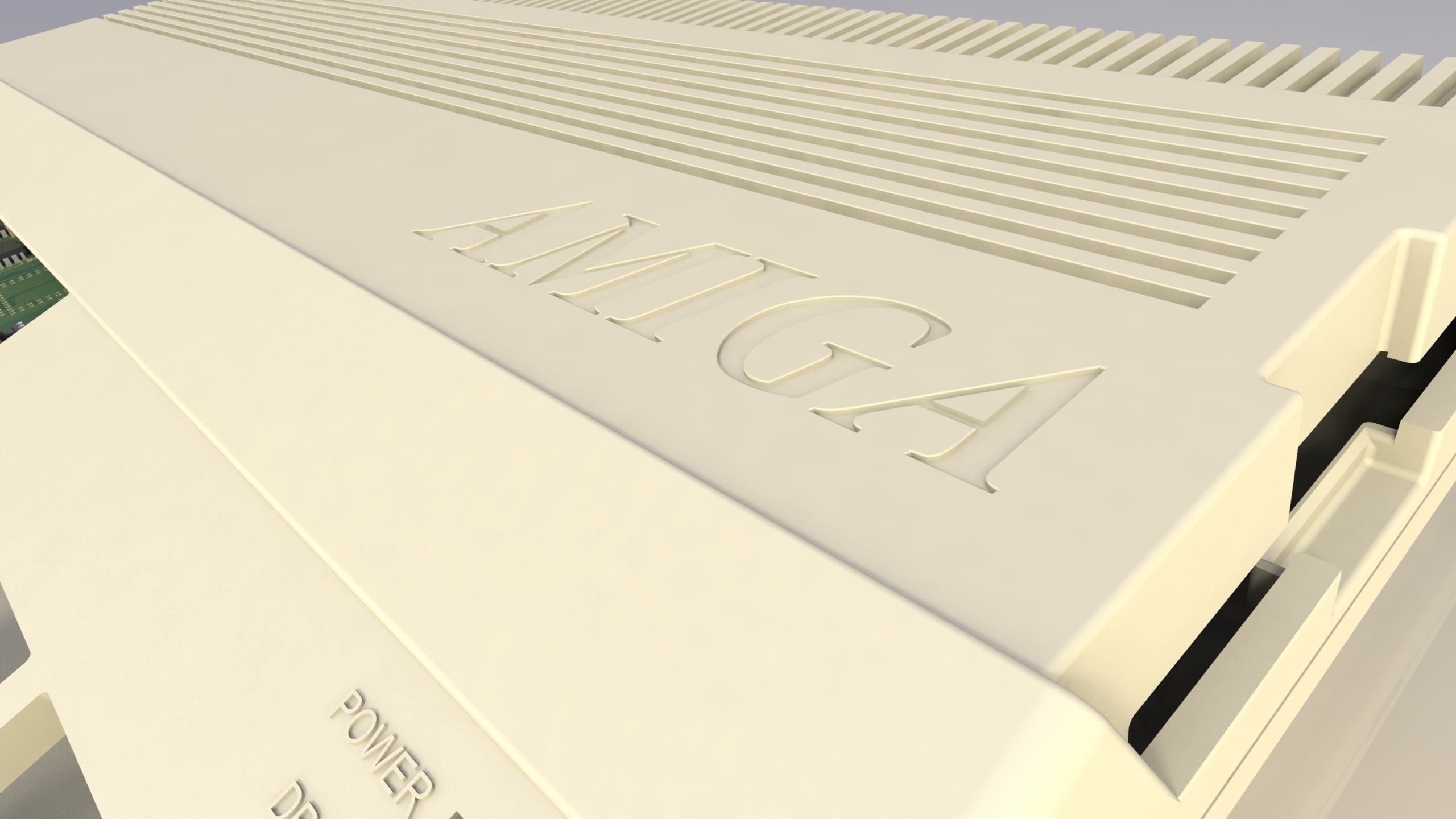

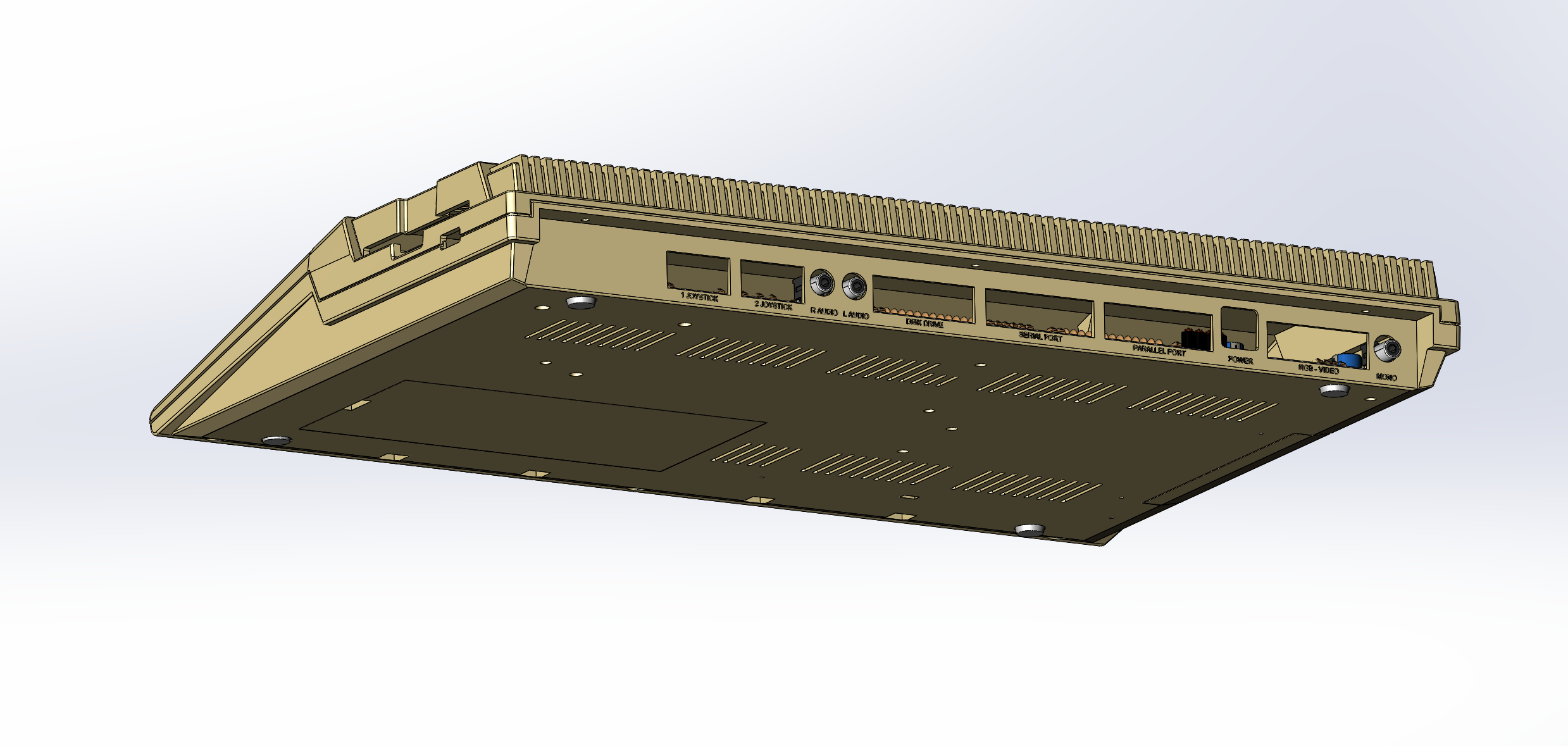

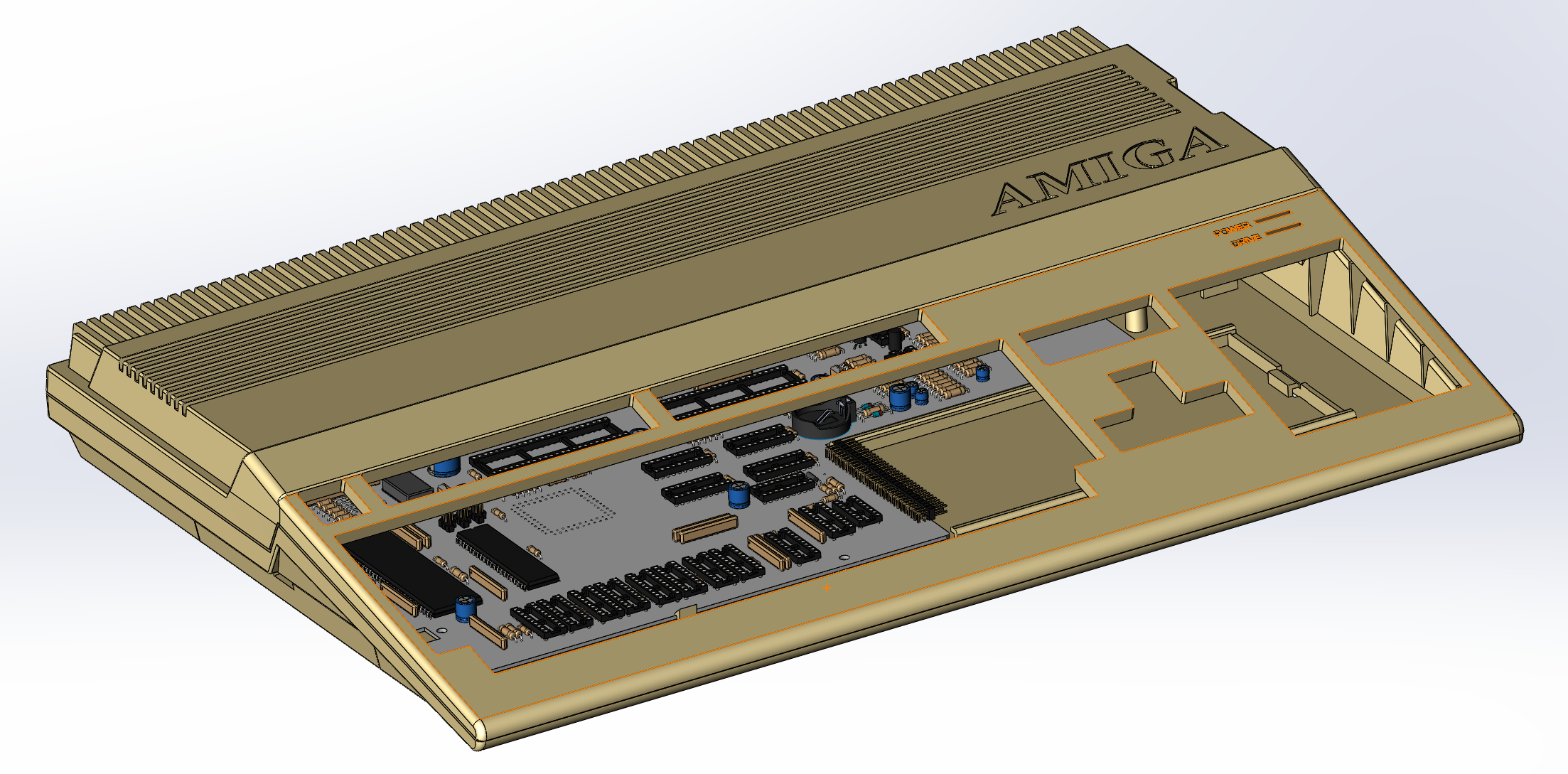

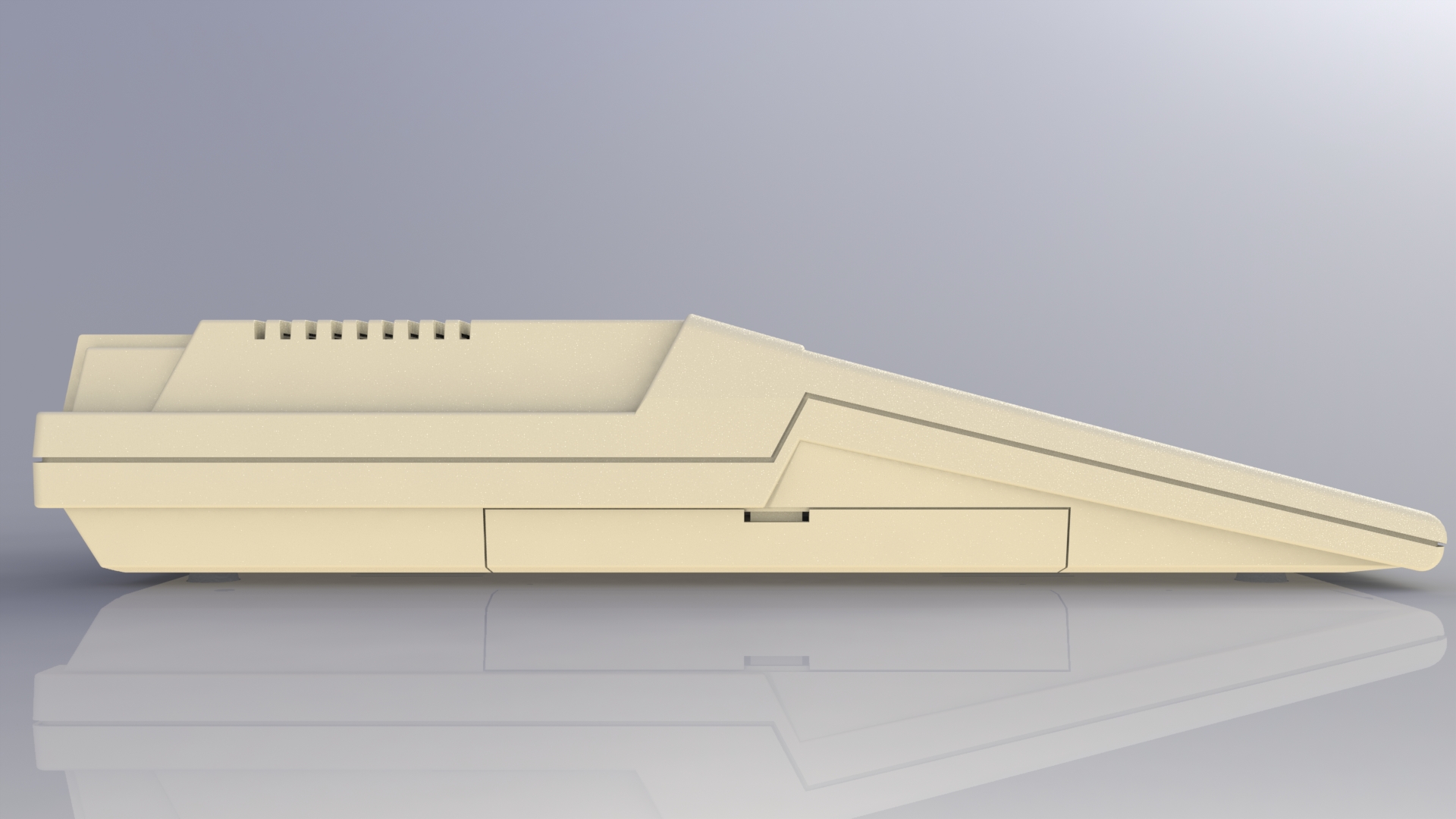

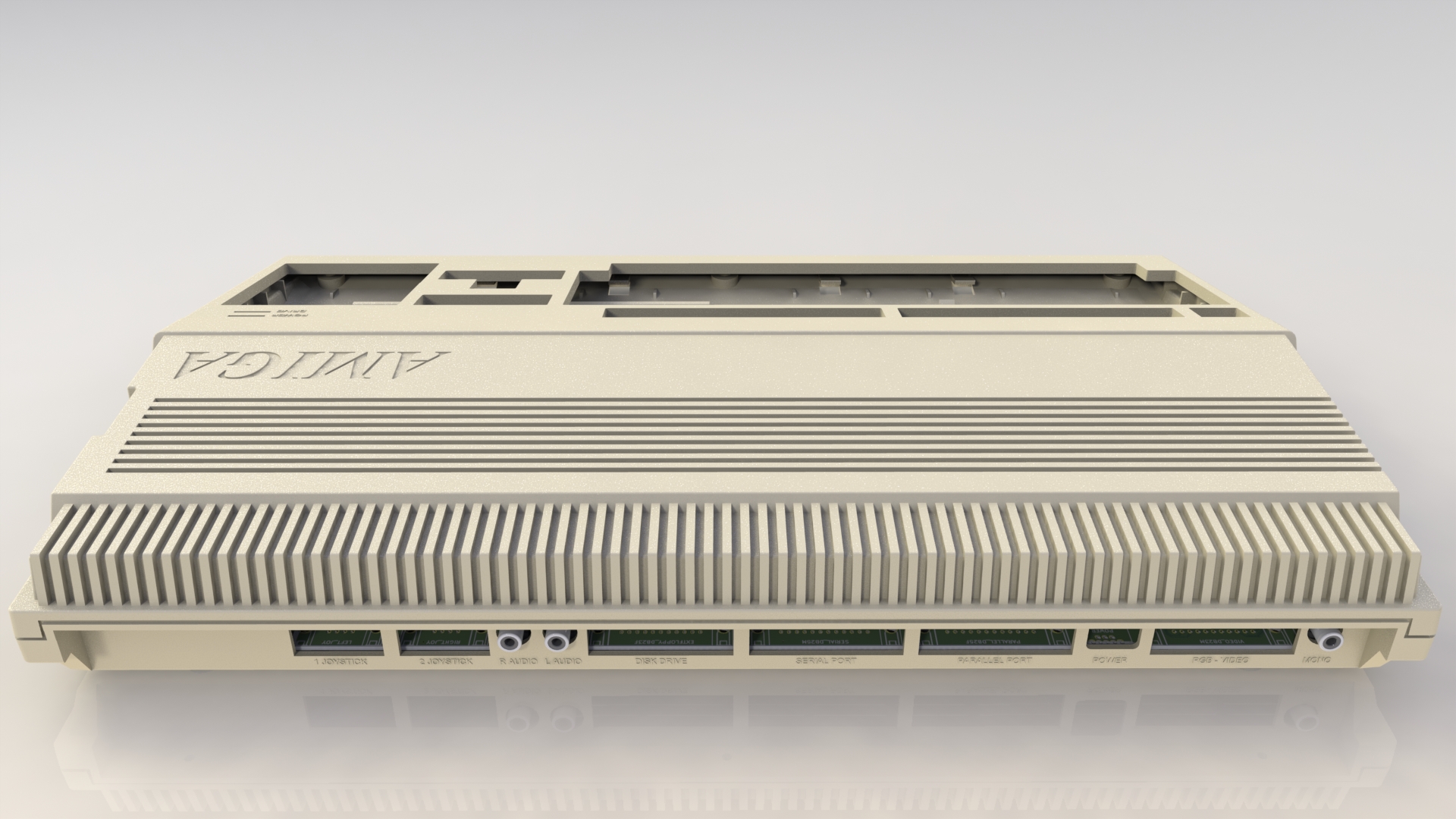

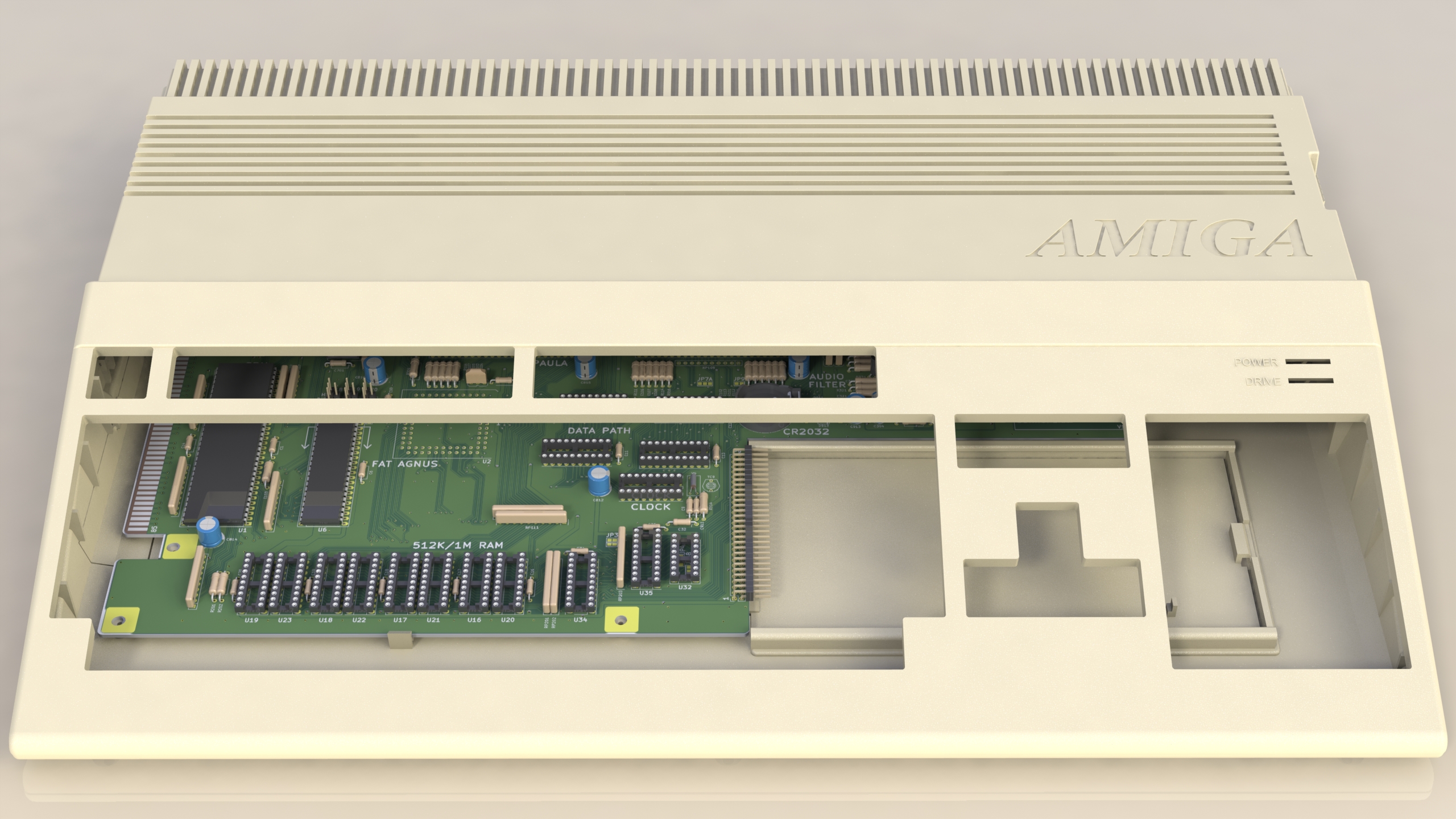

Это 1:1 фотореалистичная модель корпуса Commodore Amiga 500 в полном разрешении и с высокой детализацией. Она подходит для 3d-печати или литья из пластика. Все разъемы идеально подходят к оригинальной материнской плате. Вы можете использовать этот 3d корпус для модификации и улучшения вашего компьютера Commodore Amiga 500 или просто для создания полноразмерного эмулятора на Raspberry Pi и т.д. Маленькие принтеры 210x210 ммс также подходят для печати - просто используйте версию из 6 частей. Вы можете найти модель, разделенную на 6 частей, которая подходит для стола 3d-принтера, и модель для принтеров 400x400 (с 4 частями). Детали соединяются с помощью винтов M2, которые впаяны внутрь пластика. Также вы можете просто приклеить детали. Обратите внимание, что материнская плата подходит только без экранирования, поэтому вам нужно добавить другую защиту от электромагнитных помех. Впрочем, она работает и без нее.

Печатная плата, использованная для тестирования - Raemixx 500 с открытым исходным кодом, используется для справки. Она сделана SukkoPera и находится в свободном доступе в Интернете по лицензии CERN OHL v1.2. Файлы платы не изменены. Вы можете распространять и изменять эту документацию по печатной плате в соответствии с условиями лицензии CERN OHL v.1.2. Файлы печатных плат распространяются БЕЗ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ ТОВАРНОЙ ПРИГОДНОСТИ, УДОВЛЕТВОРИТЕЛЬНОГО КАЧЕСТВА И ПРИГОДНОСТИ ДЛЯ ДОСТУПНЫХ ЦЕЛЕЙ. Применимые условия см. в документе CERN OHL v.1.2.

Files:

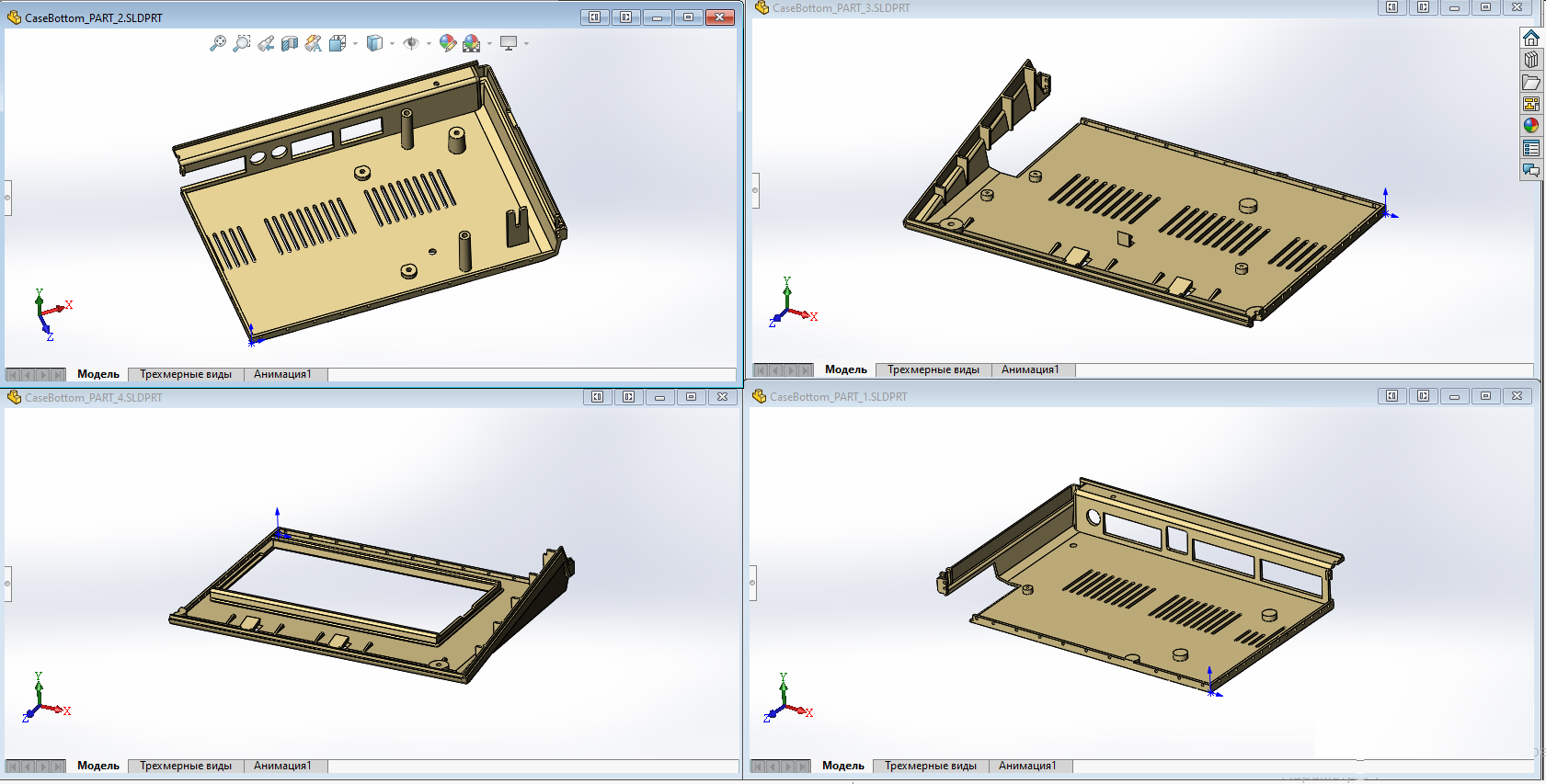

• Детали SolidWorks Детали SolidWorks для небольших принтеров STEP AP214,

• Файлы STL Модели твердых тел (SLDPRT, STEP) включены

• Файлы люков и портов расширения

• Ножки для корпуса

Результат печати вы можете увидеть на фото. Это моя материнская плата A500 с установленным ускорителем TF534 от TerribeFire, готовая к использованию.

Лучший филамент и настройки для принтера: PLA, 0,2 мм, с поддержкой (рекомендуется). Принтер, используемый для тестирования: Anycubic Chiron , Generic black PLA filament Рекомендуется печатать на внутренней поверхности, а не на панелях и т.д.
