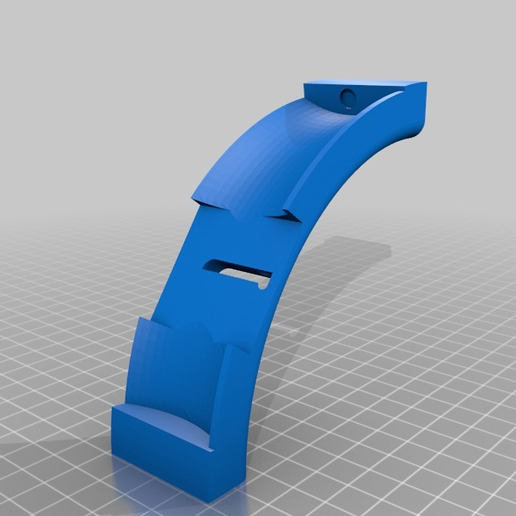

Ошейник для контроля зомби V2.0 (OLD)

V6.0 уже здесь! Проверьте его в других моих отпечатках. Я оставлю V2.0, так как почти все детали не совместимы с новой, улучшенной версией, к тому же эта версия немного больше.

ОБРАТИТЕ ВНИМАНИЕ, ЭТО СТАРАЯ ВЕРСИЯ!

Я сделал версию этого ошейника несколько лет назад, еще до того, как у меня появился 3D-принтер. Я хотел посмотреть, как будет выглядеть 3D-версия при печати.

Обновлено 10/17/15

Если вы сделаете подобный вариант, не стесняйтесь высказывать свои соображения по поводу возможности печати и дизайна.

ОБРАТИТЕ ВНИМАНИЕ, ЧТО ЭТО СТАРАЯ ВЕРСИЯ!

Для справки добавлен винт аккумулятора. Его трудно напечатать, вы можете заказать его в McMaster Carr.

Батарейный отсек рассчитан на установку литиевой батареи 123A. Ее хватает на много часов работы, и она легкодоступна. В дверце и отсеке для батарей имеются отверстия, чтобы можно было использовать иголку или булавку в качестве шарнира.

Для подключения светодиодов я использовал провода ленточного кабеля IDE. Я приложил схему подключения светодиодов. Резисторы могут располагаться с любой стороны светодиода, и в модели есть много мест для их размещения. Для питания светодиода на стороне, где нет батарейного отсека, пропустите провод через кабелепровод под петлей.

K&J Magnetics

Диски 12,6x5 мм из N35 ZD3 Удивительно сильные, учитывая их размер. (4 Требуется)

Резисторы и элементы питания были предоставлены компанией Digikey

Резистор CF14JT10K0CT-ND 8,3 Ом 1/4 Вт (требуется 2 штуки)

36-5223-ND КОНТАКТНЫЙ БАТТ С ТАБЛИЦАМИ ПОЗИТИВА A/AA (1 шт.)

36-5201-ND КОНТАКТНЫЙ БАТТ С ТАБЛИЦЕЙ НЕГ СПРГ A/AA (1 требуется)

SuperbrightLEDS.com

RL5-R3545 2,6 В 50MA прозрачные красные светодиоды. (требуется 2 шт.)

Mc Master Carr

Номер детали 91390A183 Установочный винт (требуется 1)

Кабелепровод

Из светодиодной лампы для змей, которую я нашел на Amazon https://www.amazon.com/dp/B003SSAEZ2/ref=cm_sw_su_dp

Красные "огни"

Акриловый круглый стержень, полупрозрачный красный, диаметр 1/2", длина 2'

https://www.amazon.com/Acrylic-Round-Translucent-Diameter-Length/dp/B00EVBTQ18/ref=sr_1_1?ie=UTF8&qid=1476491970&sr=8-1&keywords=acrylic++rod+red

Батарейный отсек состоит из двух частей - верхней и нижней. Таким образом, его можно печатать без опор.

Вы можете заметить, что в этой конструкции отсутствует якорь цепи. Я не стал печатать свой на принтере, а взял кусок плоской прутковой стали и приклеил (фактически приварил) к нему ползвена цепи. По бокам ошейника есть места для установки магнитов, чтобы удерживать цепь на якоре. Таким образом, если кто-то слишком сильно потянет за цепь, она отскочит, защищая вас и опору! Я купил пластиковую цепь в магазине Lowes и покрасил ее серебряной краской.

Пожалуйста, обратите внимание, что это НЕ точная модель, были допущены некоторые вольности, и детали были изменены для упрощения конструкции и печати.

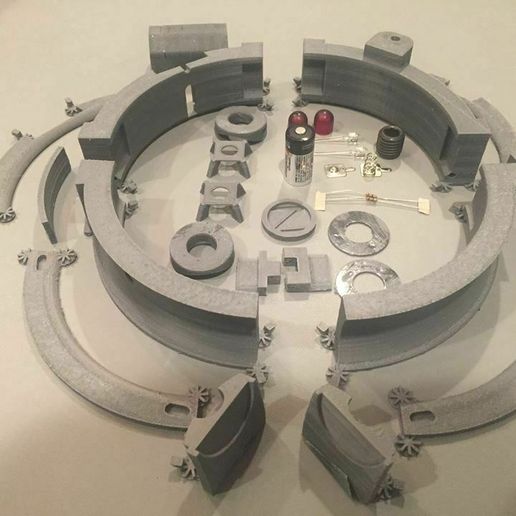

Детали этой модели могут быть напечатаны с минимальным количеством опор. Я включил в комплект мышиные ушки в форме звезды, чтобы облегчить прилипание деталей при печати из ABS. Их следует удалить в процессе финишной обработки

Разработано в Fusion 360!

Используются батарейки типоразмера "123".
