Жилье AeVOC для проекта C´T 2021/3

#Датчик качества воздуха AeVOC

##Альтернативный корпус

Это альтернативный корпус для датчика качества воздуха, опубликованный на C´T (Компьютер и технологии) 2021/3 Страница 118

Это устройство анализирует окружающий воздух на содержание мелкой пыли, аэрозолей, углекислого газа и углеводородов. Устройство отображает результаты измерений на OLED-дисплее и массиве

WS2812. В качестве CPU-модуля используется ESP32 (NodeMCU). Все данные измерений транслируются в WLAN или могут быть интегрированы в домашнюю автоматику.

Ссылка

Исходный код, схема и все остальное размещается здесь:

Link

Мотивация этой вещи:

Этот проект выглядит очень хорошо, но в оригинале был сделан корпус из дерева, который был очень большим, и дополнительно был запланирован вентилятор для вентиляции воздуха на CS811 и DHT22-Sensor.

**что?

Во-первых, зачем тратить место в таком корпусе и зачем второй вентилятор. SDS11-Sensor имеет встроенный радиальный вентилятор, который очень тихий и выполняет свою работу.

Поэтому я начал делать альтернативный корпус с особыми характеристиками.

**Вентилятор SDS11 всасывает воздух для анализа в верхней части корпуса. После прохождения SDS11 воздух для анализа мелкодисперсной пыли/аэрозолей будет подаваться на CS811 и DHT22 для дальнейшего анализа.

Вытяжная труба расположена на верхней боковой стенке, поэтому любое нагревание воздуха будет создавать термический эффект и помогать датчикам вентиляции.

Этот корпус printfriendly означает, что его легко печатать и он не нуждается в поддержке.

Для блока питания я использовал следующие компоненты:

Втулка 5,5 мм x 2,1 мм: [ссылка]https://www.amazon.de/gp/product/B019IFAQ5G/ref=ppx_yo_dt_b_asin_title_o01_s01?ie=UTF8&psc=1

Поставка:

[Link]https://www.amazon.de/RS-Power-Steckernetzteil-RS-E04J00-S02-Hohlstecker-Schwarz/dp/B07F849K8P/ref=sr_1_5?__mk_de_DE=ÅMÅŽÕÑ&dchild=1&keywords=5V+4A&qid=1616253686&s=computers&sr=1-5

Выключите светодиоды. Это спасет вашу жизнь, ваши глаза и уменьшит нагрев AeVOC!!!

Дополнительно вам понадобится короткая (5 мм...10 мм) трубка (около 5,5 мм...5,7 мм в диаметре, 6,5 мм в диаметре (или термоусадочная трубка, я использовал) и 2 винта 3 мм длиной около 3...6 мм.

Все провода, которые я использовал, имели длину 80 мм. Вам не нужны более длинные кабели.

#Корпус монтируется в таком порядке:

Установите переднюю часть лицевой стороной вниз.

Поместите LED-массив в переднюю часть и поместите OLED-дисплей в предусмотренную формовочную область.

Вставьте "Andruckplatte". Эта деталь удерживает светодиодную линейку и OLED-дисплей в нужном положении

SDI-деталь должна быть подготовлена с помощью горячего воздуха, как показано на фото. Функция заключается в создании пружин, которые прижимают "Andruckplatte" примерно на 2 мм.

Вставьте SDI-деталь. Поместите датчики CS811 и DHT22 в предусмотренное место (при желании можно приклеить их или использовать скотч).

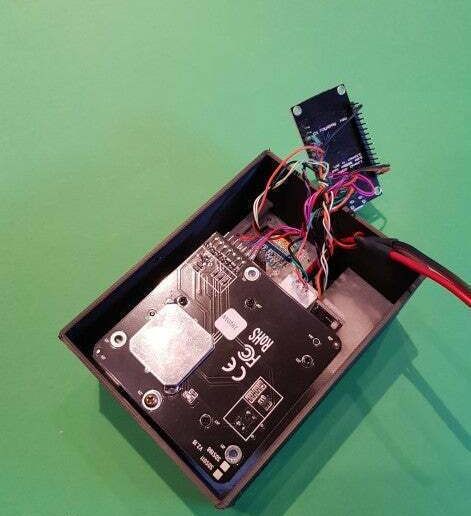

Поместите датчик SDS11 на указанные 3 контакта. Теперь вентилятор должен быть расположен точно на датчиках

Установите небольшую трубку (можно и термоусадочную) на входе в SDS11, чтобы воздух высасывался за пределы корпуса.

Подключите ESP32-модуль к указанным клеммам и закрепите его горячим гвоздем, расплавив концы клемм.

Поместите процессорную часть с установленным ESP32 в стек.

Установите силовую втулку на заднюю панель.

Закройте корпус с задней частью, прижав их друг к другу, и закрепите все с помощью 2 винтов 3 мм.

Приклейте крышку выпускного отверстия "Lueftung" к корпусу.

** Отверстие для выхода воздуха имеет размер 20 мм x 20 мм. Вы можете персонализировать ваше AeVOC-устройство, сделав собственную сетку/крышку (смайлик, солнце, облако, ...)**.

-
