Информация о 3D файле

Описание 3D-модели

Теперь с электронным быстроразъемным соединением.
На подходе еще больше навесного оборудования, так что следите за новостями! :D

EDIT
14 февраля 2024 - Добавлены файлы для многоцелевого ковша, это ковш 4 в 1, скачайте файл "Multibucket Wheeledloaders.zip", чтобы получить его. Инструкции по сборке и ссылка на приводы прилагаются.
16 сентября 2023 - В текстовом файле обновления Stronger Lift отсутствовала информация о концевых выключателях и односторонних диодах. Теперь это исправлено!
EDIT 30th July 2023 - Добавлены файлы для обновления погрузчика с гораздо более мощной системой подъема. Эта система быстрее, сильнее, стабильнее и даже дешевле старой системы.
Скачайте файл "Kitten M905 Stronger Lift v1.zip", чтобы получить их!

1 марта 2023 - Добавлен UPDATE (KittenM905 UPDATE.zip) с новыми улучшенными файлами для маятника и быстроразъемного соединения. Это позволит больше наклонять ковш при загрузке грузовиков. Это обновление просто необходимо!!!

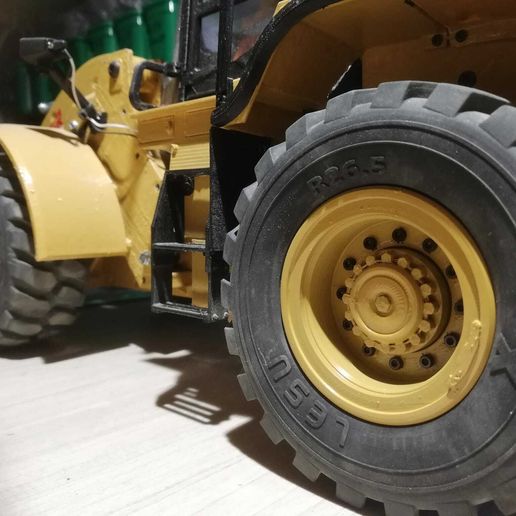

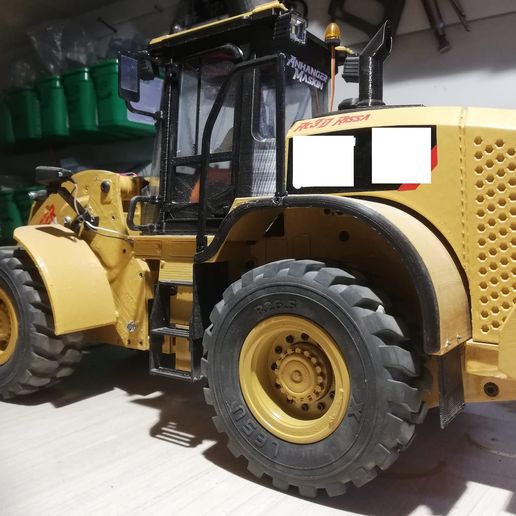

24 января 2023 - В файлы погрузчика добавлены новые и более реалистичные модели колес. Скачайте файл "Kitten M905 2mm Wheels.zip", чтобы получить их.
14th January 2023 - Добавлены шаблоны окон (это значительно облегчит создание собственных окон для кабины)
12th January 2023 - Добавлен новый сверхмощный ковш (скачайте отдельный файл QH Rock Bucket 2.zip)
25th december 2022 - Исправлены файлы QH Rock Bucket, они были из старой и несовместимой версии. Обновлено до новой версии. Пожалуйста, скачайте заново файл QuickCoupler V2.zip.
25th december 2022 - Исправлена большая ошибка в файле Quick Coupler V2.stl. Пожалуйста, скачайте заново файл QuickCoupler V2.zip.
7 декабря 2022 - добавлен TimberClaw.
7 декабря 2022 - обновлены файлы модели до V3.

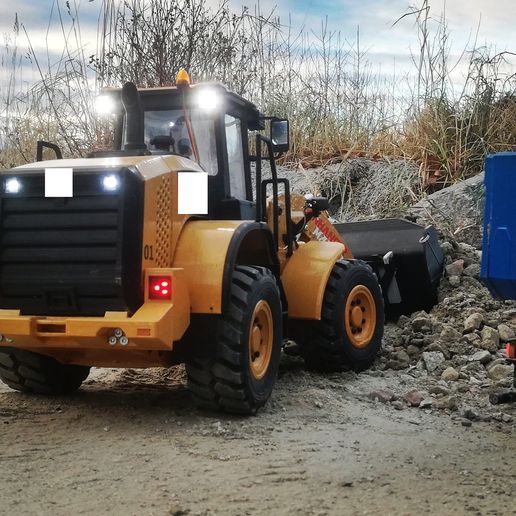

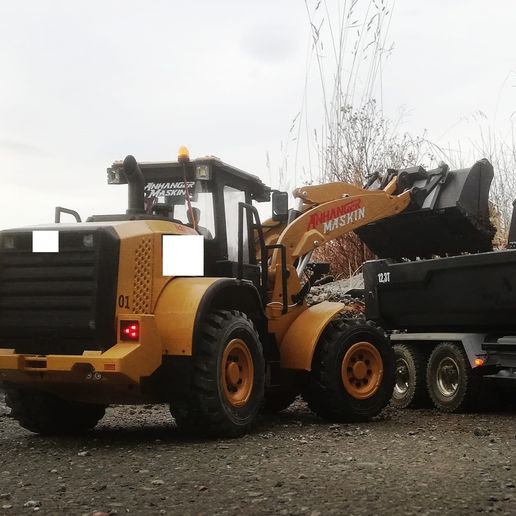

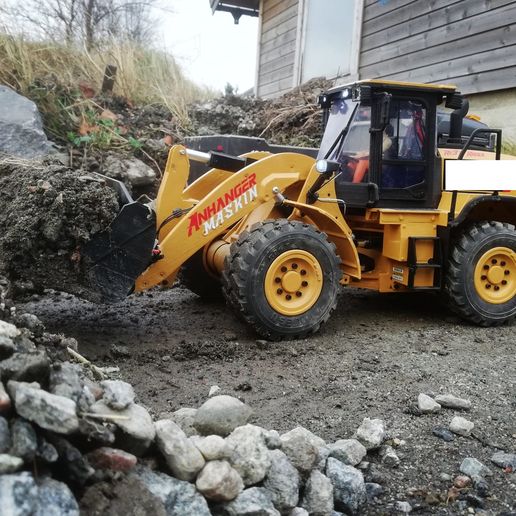

Постройте свой собственный погрузчик в масштабе 1:14. С недорогими деталями, простой и легкой сборкой.
W20cm x L60cm x H25cm.
Это увлекательная сборка для всех, кто любит строить модели. И НЕ требует никакой работы по металлу.
Файлы подходят для кровати 22x22 см.
Список деталей включен в файлы с фотографиями необходимого оборудования и ссылками, где его можно купить, а также 61-страничное подробное руководство по сборке.
Я постарался сделать все детали настолько удобными, насколько это возможно. Я даже экспортировал все STL-файлы в наилучшей ориентации для печати с готовыми обводками, так что вам не придется этого делать.
Работает от 3S lipo аккумулятора. 2200-5000mah.
Для тех, кто купит это, Спасибо! И желаю вам счастливого строительства!!!

Этот погрузчик оснащен электронной муфтой Qucik Coupling, что означает, что вы можете менять ковши и другое навесное оборудование на лету, просто нажав на переключатель, совершенно не прикасаясь к погрузчику.

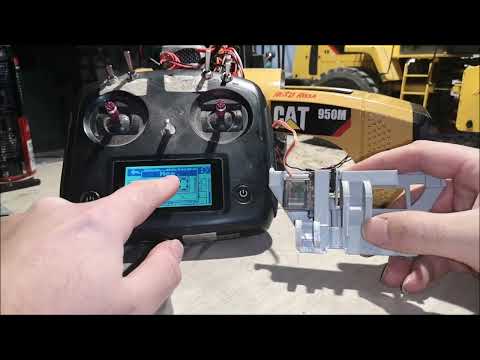

Чтобы увидеть, как настроить и установить быстроразъемное соединение, посмотрите это видео:
https://youtu.be/mloB_l_ifGo

Вы также можете посмотреть всю сборку на youtube, и увидеть, как я собрал свой здесь:
https://www.youtube.com/playlist?list=PLdh4mhBIIM2IWKwses_ciGpOWwbudis5M
Или найдите Burnie222rc на youtube, и нажмите на "плейлисты".

Вам понадобятся различные винты и метизы. Я включил список необходимого в файлы, но я также размещу его здесь:

Примерный список необходимого:
ST = самонарезающие
STCS = самонарезающие с потайной головкой
M2X6ST 100PCS
M3X8ST 130PCS
M3x6STCS 12PCS
M3X6 20PCS
M3X16STCS 30PCS
M3X20 15PCS
M4x15 8PCS (в комплекте с приводами)
M5X20 3PCS
M5X30 2PCS

Шпильки с резьбой
M3
-2x 98 мм
-1x 96 мм
M4
-1x 98 мм
-1x 96 мм
M5
-1x 81 мм

BEARINGS
5x11x4 8PCS

Вам понадобятся M3, M4 и M5 контргайки

Настройки 3D-печати

Напечатайте минимум 3 стенки и 15% заполнения. Детали, которые, по вашему мнению, будут испытывать большие нагрузки, печатайте с 5 стенками и 25% заполнением, или даже сплошным.
