Деревянный меч

Tottally вдохновленный "Zelda Skyward Sword"

Недавно, снова играя в эту игру, я увидел полосатый щит и просто обязан был создать свою собственную копию. Печать деревянных деталей из PLA дала мне идею создать этот деревянный меч.

Дизайн щита с полосами можно посмотреть здесь

https://cults3d.com/en/3d-model/art/skyward-sword-banded-shield

Все детали подходят для принтера размера Cr10, но могут потребовать обрезки для меньшего размера.

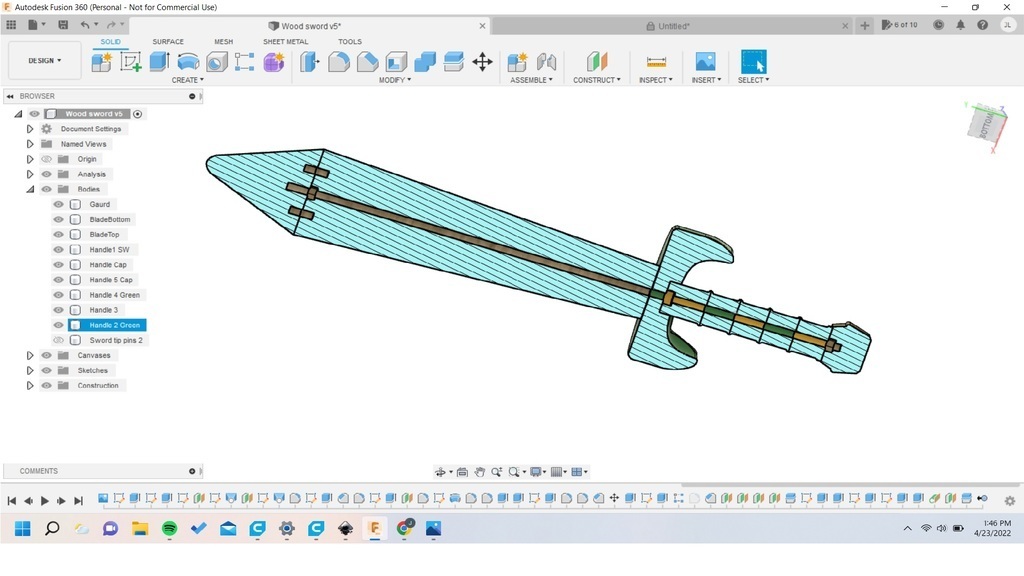

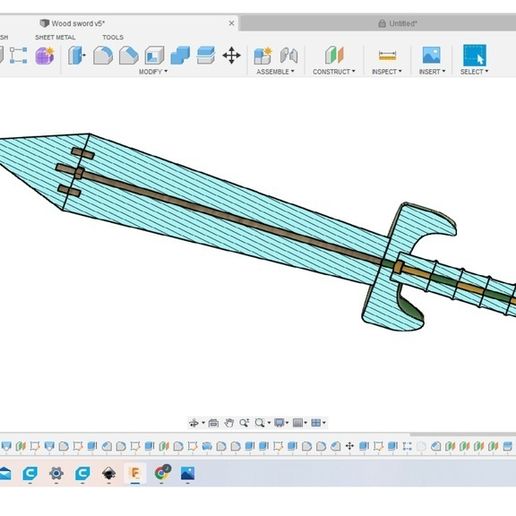

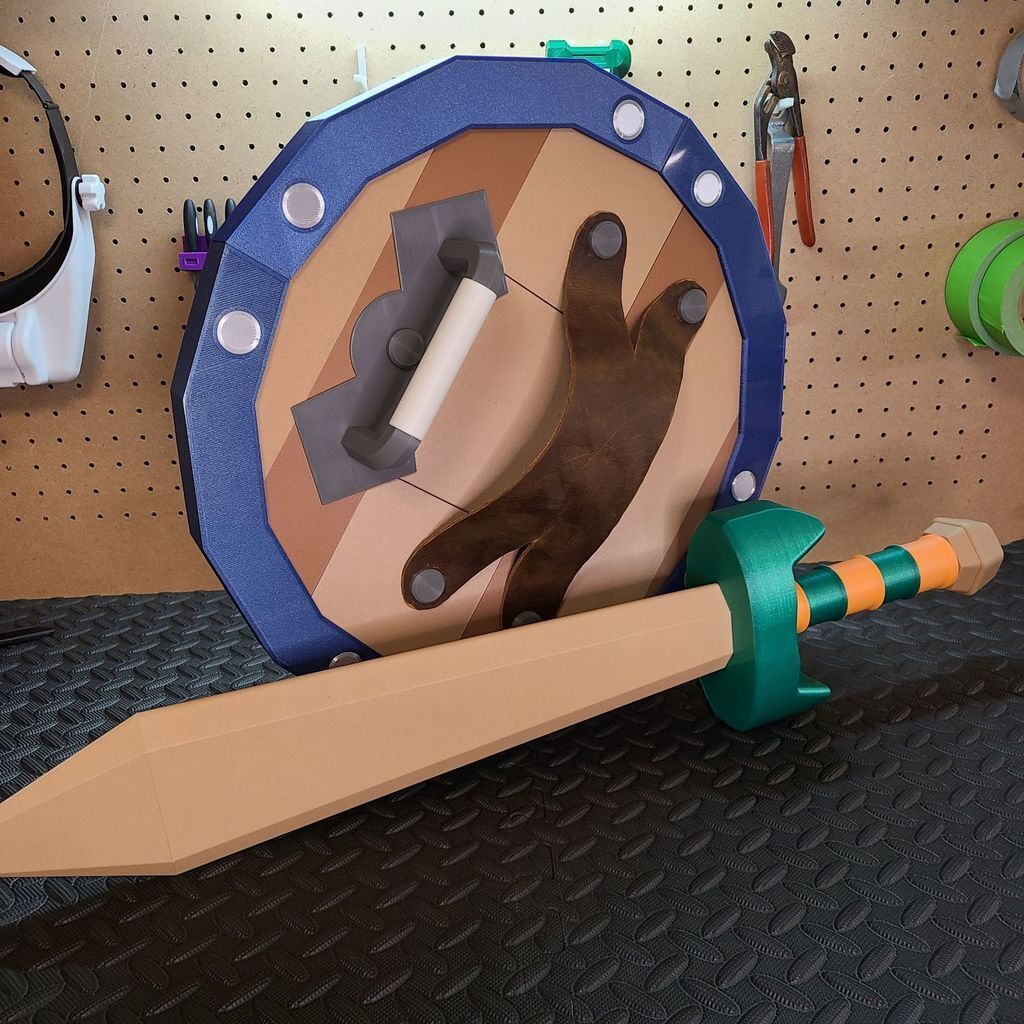

Длина готового меча составляет около 28 дюймов, и он предназначен для вставки в центр стержня с резьбой 8 мм для придания устойчивости.

Я использовал сопло .6 для печати всех деревянных деталей при высоте слоя .28, расположив лезвие так, чтобы его самая широкая часть находилась на рабочей пластине принтера. Поскольку печать была довольно высокой, я замедлил скорость печати и движения перемещения, чтобы получить более чистую деталь. Я бы рекомендовал использовать низкий % заполнения, 8 или 10 для завершения клинка и кончика лезвия, и гораздо более высокий % 60-80 для частей рукояти. Это поможет сохранить равновесие меча на гарде.

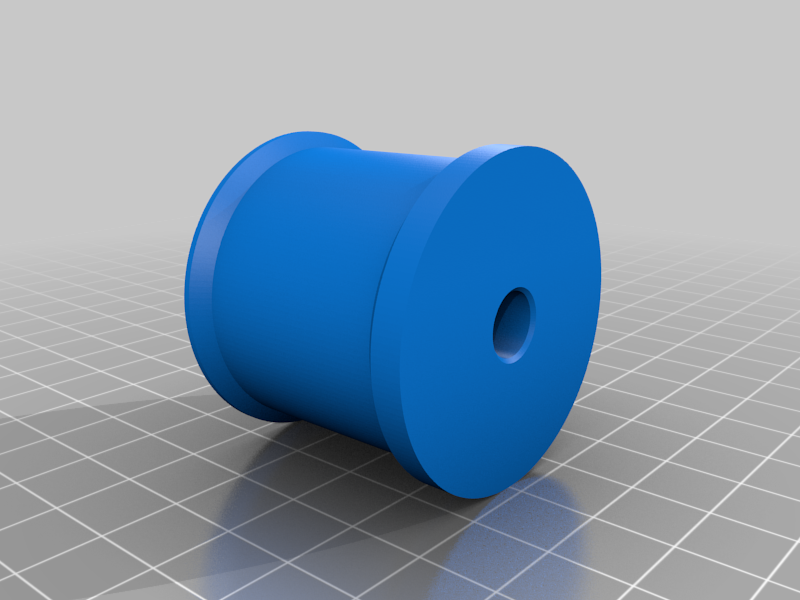

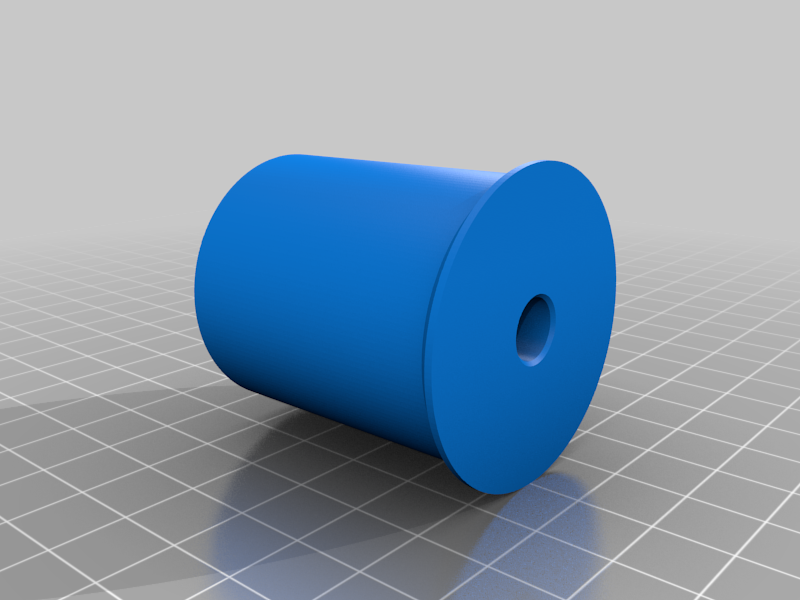

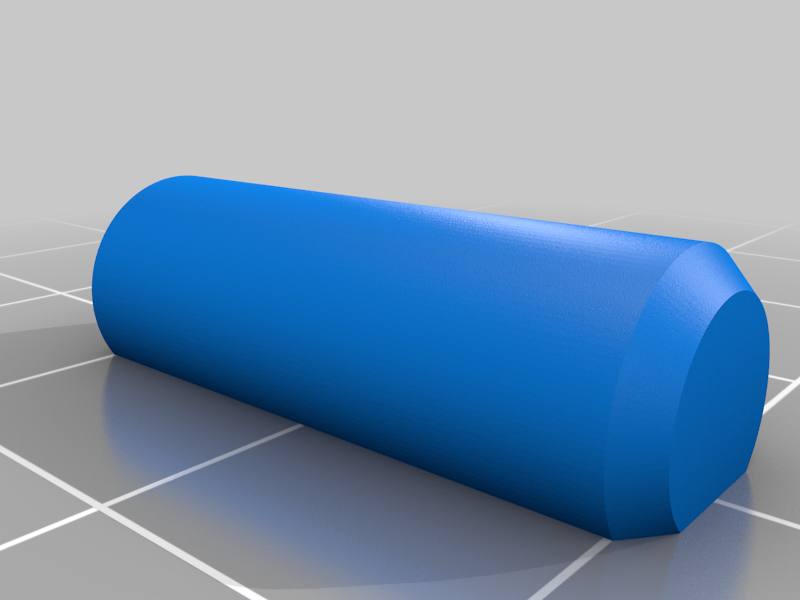

После того как все детали распечатаны, собрать меч будет довольно просто. Я отрезал резьбовой стержень длиной 23,5 дюйма и надел на один конец гайку nylock. Затем вставил стержень в основное лезвие и гарду, после чего добавил еще одну гайку. Части рукоятки названы последовательно, чтобы добавить их к резьбовому стержню. Я добавил третью гайку на конец рукоятки перед тем, как приклеить декоративный колпачок рукоятки. В последнюю очередь я вставил два штифта в верхнюю часть лезвия и приклеил ее к нижней части лезвия.

Вы можете следить за мной в instagram,

https://www.instagram.com/pla.n.pa/

чтобы узнать, над какими проектами я работаю в настоящее время.

Если вы заинтересованы в продаже отпечатков моих работ, станьте сторонником Patreon здесь.....

https://patreon.com/planpa3d

Спасибо, что проверили мой дизайн.

Надеюсь, вам понравится и удачной печати

Джеремайя Ли

-
