Descrição do modelo 3D

EDITAR
2 de março de 2025 - Adicionados ficheiros para um capuz dividido. Isto permite-lhe imprimir o capot em duas cores diferentes e colar as peças.
Descarregue "Hood Split.zip" para obter os ficheiros!
14 de fevereiro de 2024 - Adicionados ficheiros para um Balde Multiusos, este é um balde 4 em 1, descarregue o ficheiro "Multibucket Wheeledloaders.zip" para o obter. Instruções de montagem e link para os actuadores estão incluídos.
30 de janeiro de 2024 - Adicionado um ficheiro à versão Stronger Lift, este ficheiro eliminará o Actuatormount para o balde-atuador, as pessoas estavam a ter problemas com o parafuso a ser arrancado do chassis. Este ficheiro elimina a necessidade do parafuso e do suporte do atuador.
EDIT 16th september 2023 - Faltavam informações sobre os interruptores finais e os díodos unidireccionais no ficheiro de texto de atualização do Stronger Lift. Isto está agora corrigido!
EDIT 15 de agosto de 2023 - Corrigido um erro nos ficheiros Stronger Lift v1 (tinha carregado o ficheiro de acoplador rápido errado). Carreguei a v2 com a correção.
EDIT 14 de agosto de 2023 - Adicionadas peças para melhorar o mecanismo de elevação. Agora, o carregador levanta mais depressa, mais forte e muito mais estável e a nova atualização custa menos do que o antigo mecanismo de elevação.
EDITAR 1 de março de 2023 - CORRIGIDO um problema com o ficheiro CabInterior.stl que fazia com que este bloqueasse com o ficheiro CabMain.stl durante a montagem.
Também adicionei um ficheiro SteeringWheel.stl.
-2de março de 2023 - CORRIGIDO outro problema com o novo arquivo CabInteriorv2.stl, faça o download novamente do novo CabInteriorv2f.stl... desculpe pessoal.
-3 de março de 2023 - Adicionado um arquivo para ArmRests.stl interior.
-29 de março de 2023 - Adicionado um anexo TIMBERCLAW.

Mais anexos em breve, então fique atento! :D

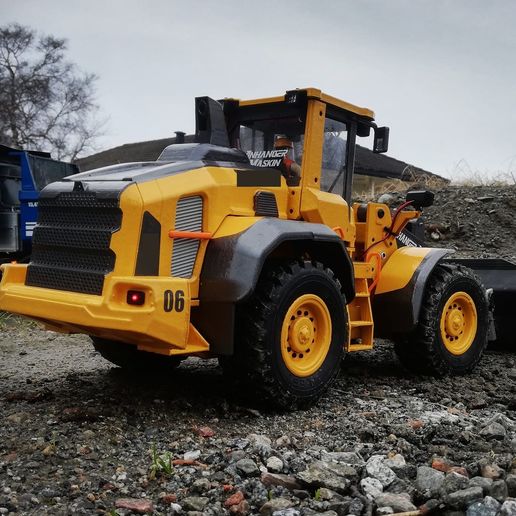

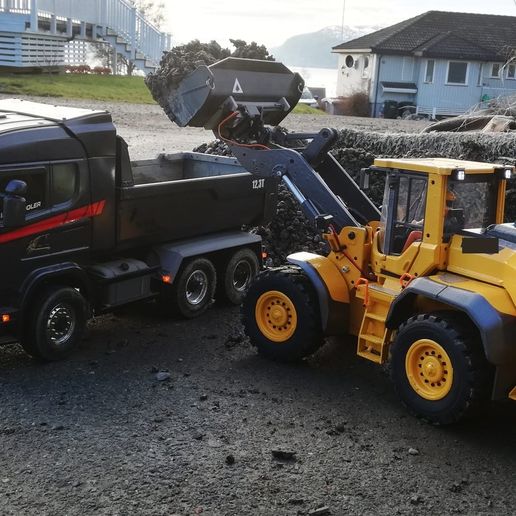

Construa você mesmo o seu próprio carregador de hobby, na escala 1:14. com peças de baixo custo, montagem simples e fácil.
L20cm x C60cm x A25cm.
Esta é uma construção divertida para todos os que gostam de construir modelos. E NÃO requer qualquer trabalho em metal.
Os ficheiros adaptam-se a uma cama de 22x22cm.

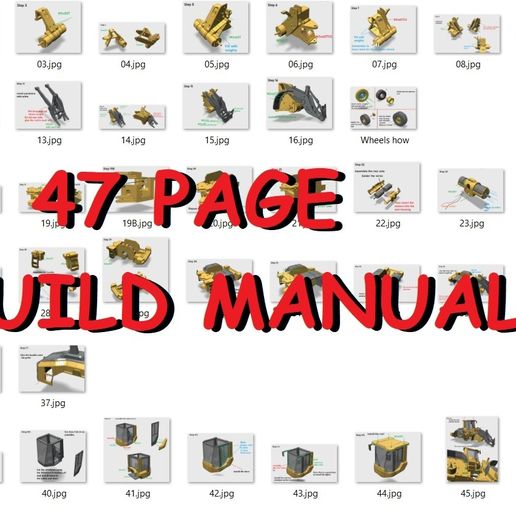

A lista de peças está incluída nos ficheiros com imagens do hardware necessário e links para o comprar, bem como um manual de construção detalhado de 47 páginas.
Tentei o meu melhor para tornar todas as peças tão fáceis de utilizar quanto possível. Até exportei todos os STLs na melhor orientação para impressão COM brims pré-fabricados, para que não tenhas de o fazer.
Funciona com uma bateria lipo 3S. 2200-5000mah.
Para aqueles que comprarem este produto, obrigado! E desejo-vos uma boa construção!!!

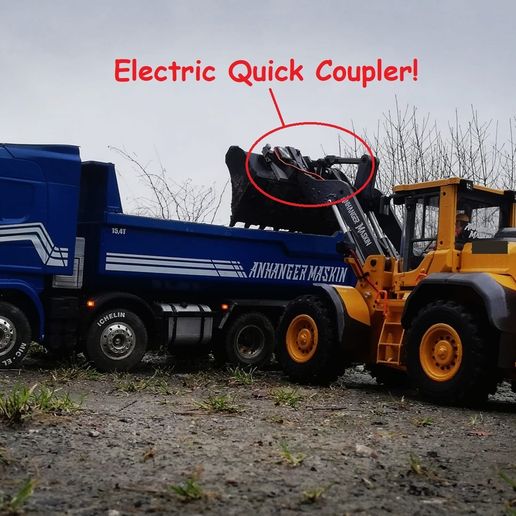

Este carregador possui um acoplamento eletrónico Qucik Coupling, o que significa que pode trocar baldes e outros acessórios rapidamente, bastando tocar num interrutor, totalmente sem tocar no carregador.
Para ver como ajustar e instalar o acoplador rápido, veja este vídeo:
https://youtu.be/mloB_l_ifGo

Estão incluídos muitos acessórios diferentes, o carregador transforma-se numa multi-ferramenta!

Também pode assistir a toda a construção no youtube e ver como construí o meu aqui:
https://www.youtube.com/playlist?list=PLdh4mhBIIM2K9DzMkyqS-01DYW6eUe8S1
Ou procure Burnie222rc no youtube e clique em "playlists".

Irá precisar de parafusos e ferragens diferentes. Incluí uma lista do que é necessário nos ficheiros, mas também a publicarei aqui:

Aproximadamente o que é necessário:

ST = auto-roscante
STCS = auto-roscante contra afundado

M2X6ST 92PCS
M2X10ST 48PCS
M3X8ST 86PCS
M3x6STCS 9PCS
M3X6 8PCS
M3X16 5PCS
M3X16STCS 14PCS
M3X20ST 4PCS
M3X20 2PCS
M4x15 4PCS (incluído com os actuadores)
M5X20 2PCS
M5X30 2PCS

HASTES ROSCADAS
M3
-2x 98mm
-1x 96mm
M4
-1x 18mm
-1x 32mm
-1x 98mm
M5
-1x 81mm

ROLAMENTOS
5x11x4 8PCS

vai precisar de M3, M4 e M5

Configurações de impressão 3D

Impressão com pelo menos 3 paredes, com um mínimo de 15% de enchimento.

Não imprimas os braços e os baldes demasiado grossos, é melhor que essas partes sejam leves.
