シングルメインローターヘリコプター用テールローター

このモデルは、テールギアボックス（TGB）とコントロールペダルを含むロッド（プッシュ/プル）タイプのテールローターで、ヘリコプターのテールローターの基本的な機能を理解することができます。
ドラッグヒンジ、フラップヒンジ、サイクリックフェザリング機能は、ブレードが短く、垂直に設置されるなどの理由で、テールローターには必ずしも必要ではありません。

特徴は次のとおりです：
1. ロッド（プッシュ/プル）式ピッチ変更機構。(斜板式ではない）
2. テールギアボックス（TGB）、ベベルギア式

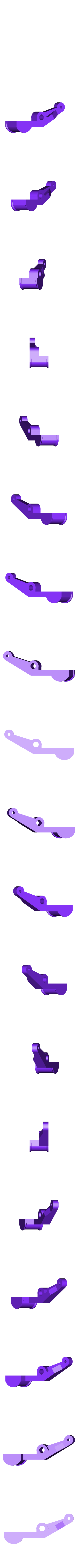

3. ペダル式操縦機構。(リンケージ)
4.入力軸の高さは、私のMGBモデルのTTO軸の高さに合わせてあります。
https://cults3d.com/ja/3d-moderu/tool/main-gear-box-for-helicopter-full-metal-bearing-type

組立マニュアル (PDF形式、全16ページ)
- 「パーツリスト」、「印刷後の処理」、「組立手順」を含む詳細な組立マニュアルは、「標準技能 (ヤスリ、穴あけ、タッピング、塗装)」に基づいて作成されています。

ダウンロードファイルの内容;

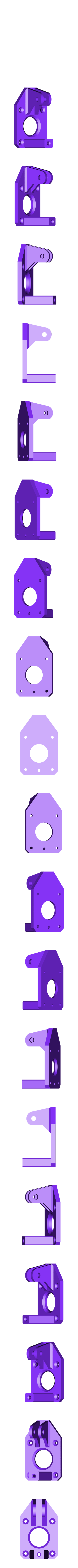

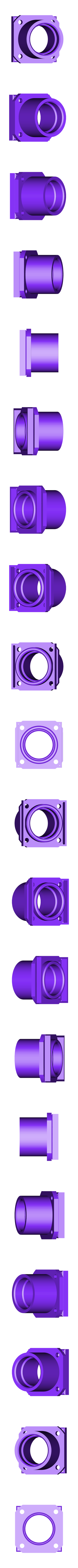

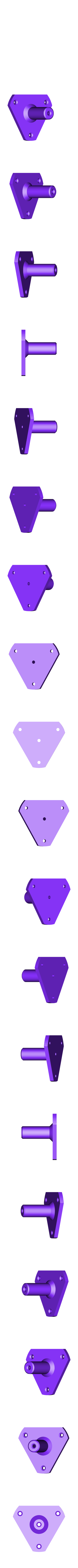

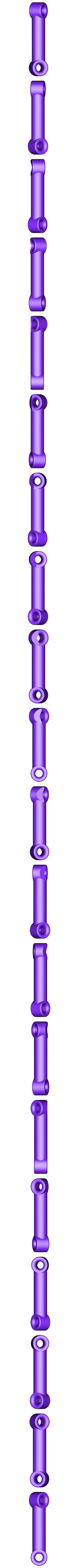

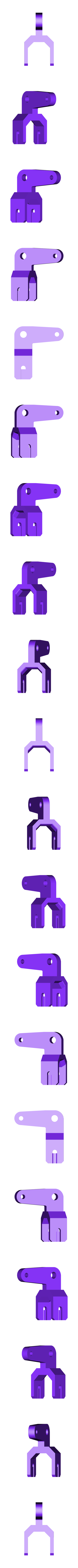

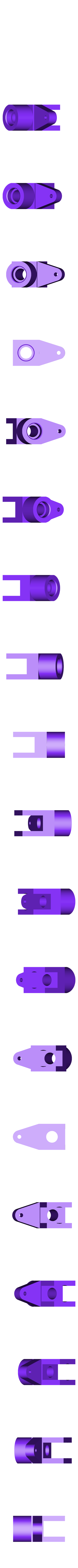

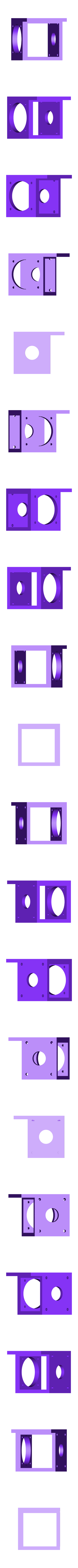

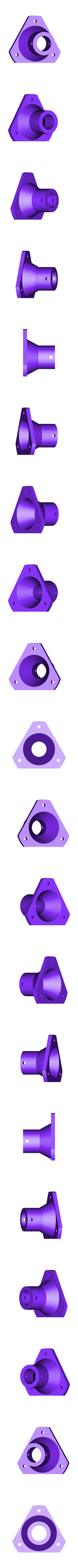

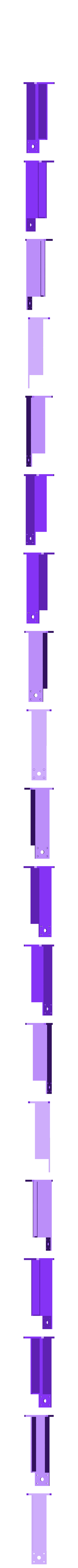

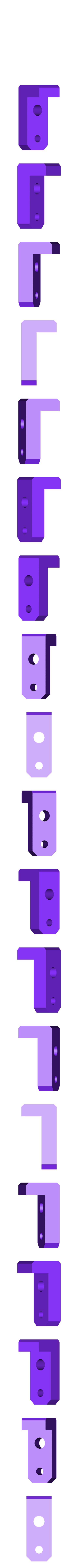

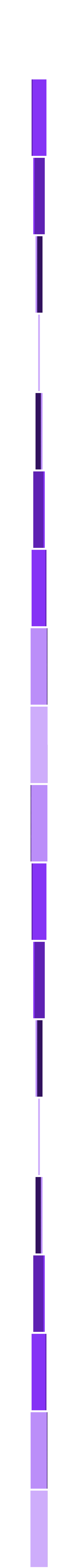

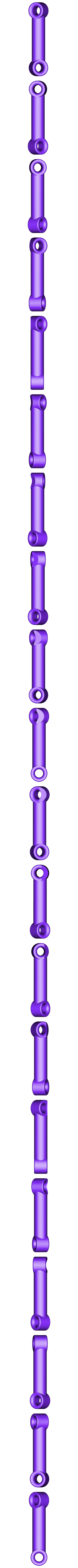

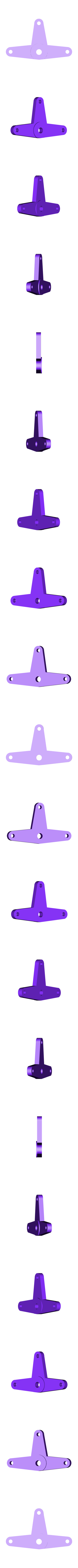

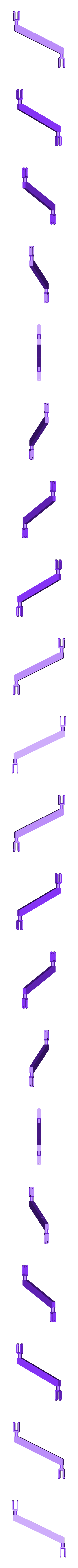

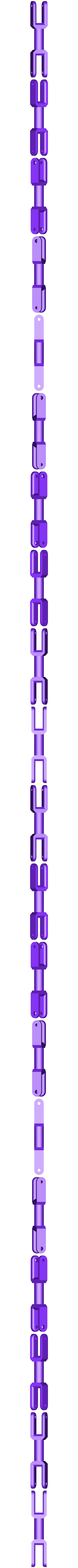

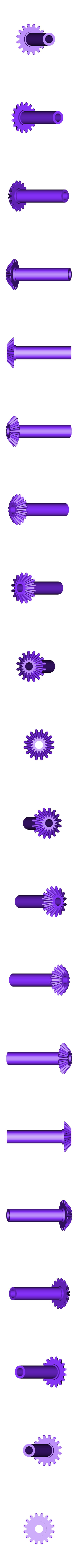

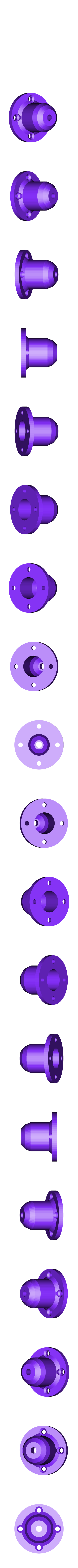

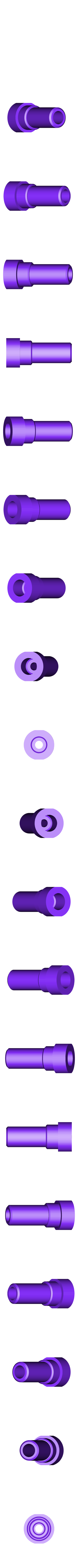

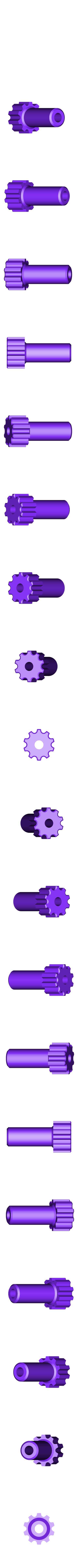

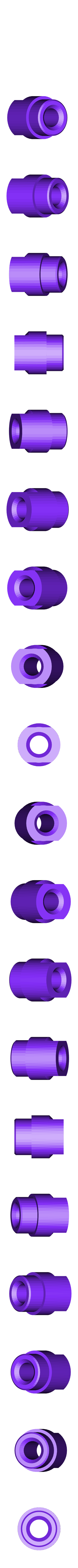

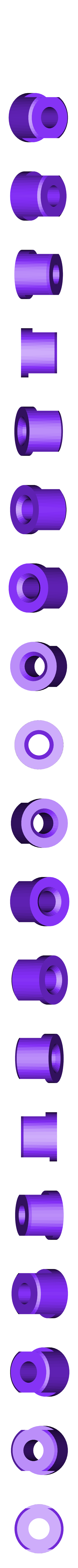

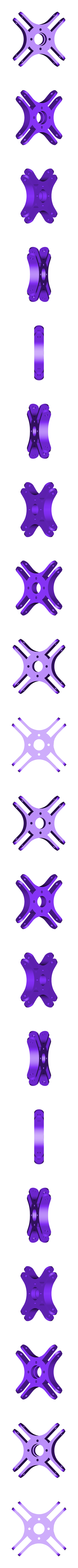

- ファイル：STL ファイル (28 点)

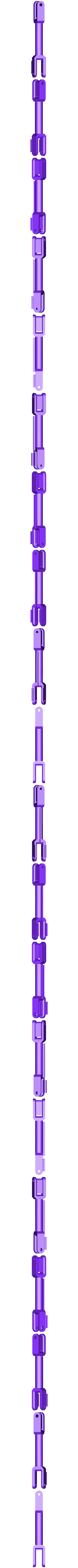

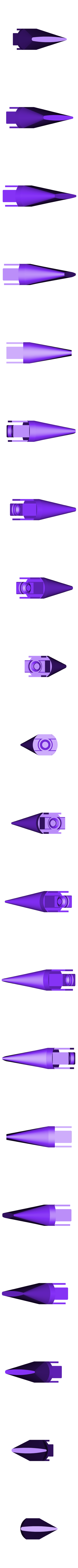

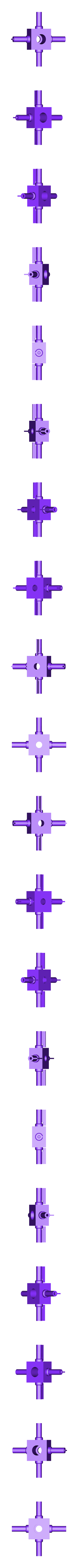

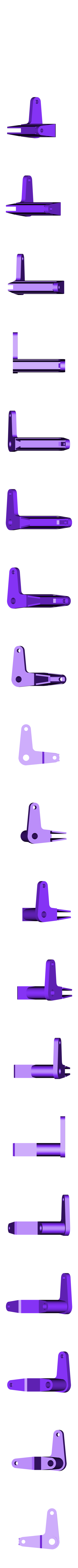

STL ファイル名: 下 2 桁の "ws" は、特別に設計された "With Support" を意味します。

パーツ購入情報;
- ベアリング
メタルベアリングはギアシャフトとローターヘッドに使用されます。
-AL チューブ
組立説明書参照
-ネジ等
マイクロネジM1.4x3.5L - 直径1mmの穴に直接ねじ込みます（ナットなし）,
その他のサイズのネジ - アセンブリマニュアルを参照してください。

合計ネットプリント時間：約16HR
- （PLA、0.4mmノズル、0.2mmレイヤーハイト、40％インフィル、ラフトおよびサポートなしの場合の見積もり）
注：実際のプリント時には、各パラメータはお客様の経験によって調整される場合があります。

皆様の成功を願っております！
[更新】2018.7.28
アセンブリマニュアルのパーツ情報を修正しました。

3Dプリント設定
ラフト、サポート、レイヤーの高さ、インフィル：あなたの経験によります。
ただし、歯車、小さな軸、細い部分を持つパーツは、100%インフィルを推奨します：100%インフィルを推奨します。
私のモデルは "idbox "で0.4ノズル、1.75PLAでプリントした。
