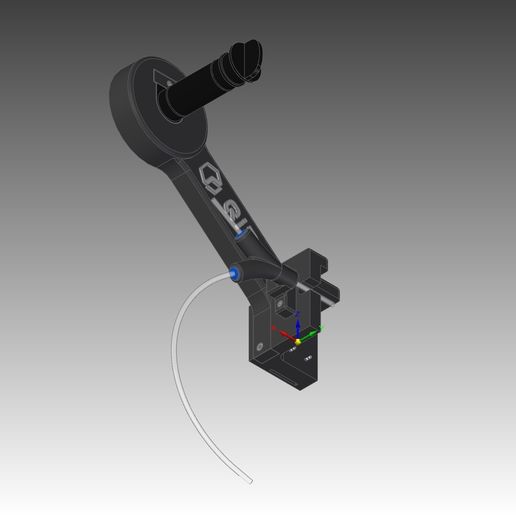

Qidi Plus 4, portacarretes, portacarretes y divisor de PTFE

Wer eine Qidi Box am Qidi Plus 4 betreibt kann den originalen Spulenhalter nicht mehr nutzen, da der Hub von der Qidi Box die Halterung am Drucker belegt. Mit dieser Lösung können Filamentrollen verwendet werden, die nicht mit der Qidi Box kompatibel sind.

Durch Verwendung des optionalen PTFE-Splitters müssen die Schläuche nicht umgesteckt werden, wer von der Qidi Box auf eine Externe Rolle wechseln will.

Es werden die originalen Schrauben vom Spulenhalter verwendet. Es müssen keine Löcher in das Druckergehäuse gebohrt oder etwas geklebt werden.

Der originale Halter vom Hub, die Spulenachse und die Rollenarretierung werden weiter verwendet.

Der Drucker bleibt im Originalzustand!

Bitte beachtet die Montageanleitung!

Stückliste:

2x Zylinderschraube M4x16mm
1x Zylinderschraube M4x25mm
3x Zylinderschraube M3x20mm
3x Einschmelzgewinde M4x6mm
3x Einschmelzgewinde M3x6mm
3x Pneumatischer Ventilanschluss ECAS04
ca 90mm EPDM-Moosgummi 3x10mm
ca 370mm PTFE-Schlauch 4mm

Für den PTFE-Splitter werden diese pneumatischen Ventilanschlüsse benötigt:

https://www.amazon.de/dp/B0BZ5BZPL1?psc=1&ref=ppx_pop_dt_b_product_details

Viel Spaß beim Nachbauen!

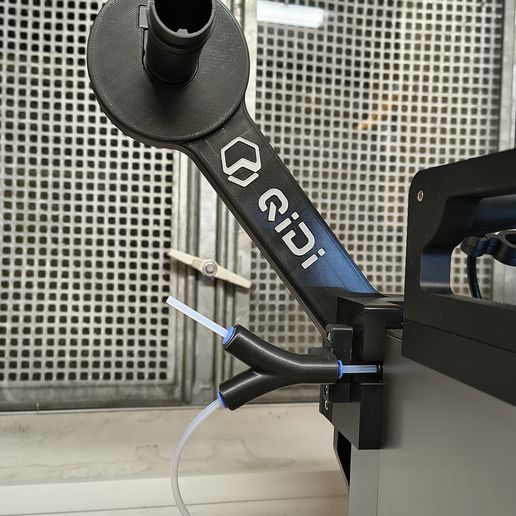

Anyone who operates a Qidi Box on the Qidi Plus 4 can no longer use the original spool holder, as the hub of the Qidi Box occupies the holder on the printer. This solution allows the use of filament rolls that are not compatible with the Qidi Box.

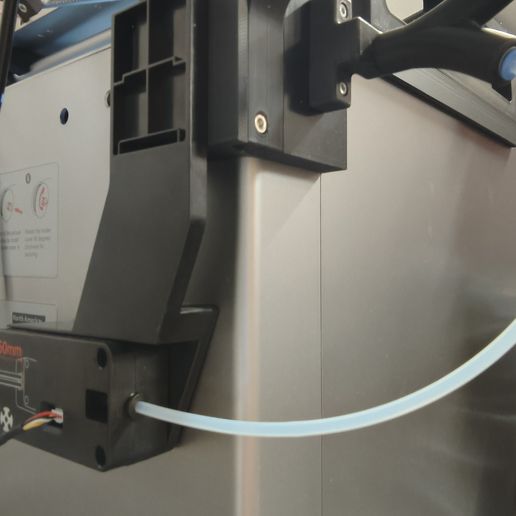

By using the optional PTFE splitter, the hoses do not have to be reconnected, who wants to switch from the Qidi Box to an external role.

The original screws from the spool holder are used. There is no need to drill holes in the printer housing or glue anything.

The original holder from the hub, the spool axle and the reel lock are still used.

The printer remains in its original condition!

Please note the assembly instructions!

Parts list:

2x cylinder screw M4x16mm
1x cylinder screw M4x25mm
3x cylinder screw M3x20mm
3x melting thread M4x6mm
3x melting thread M3x6mm
3x pneumatic valve connection ECAS04
approx. 90mm EPDM foam rubber 3x10mm
approx. 370mm PTFE hose 4mm

These pneumatic valve connections are required for the PTFE splitter:

https://www.amazon.de/dp/B0BZ5BZPL1?psc=1&ref=ppx_pop_dt_b_product_details

Have fun replicating it!

Die von mir empfohlenen Druckereinstellungen findet ihr in der Montageanleitung

You can find the printer settings I recommend in the assembly instructions
