Bobina de filamento con barra de aluminio

Otra bobina de filamento pero esta vez con piezas de aluminio.

Sí, me encanta el aluminio y lo uso a menudo para mis trabajos.

Así que creé este proyecto partiendo de una barra de aluminio de 10x10.

Mi intención era crear una bobina de filamento con un diámetro variable para adaptarse a los diferentes proveedores de filamento.

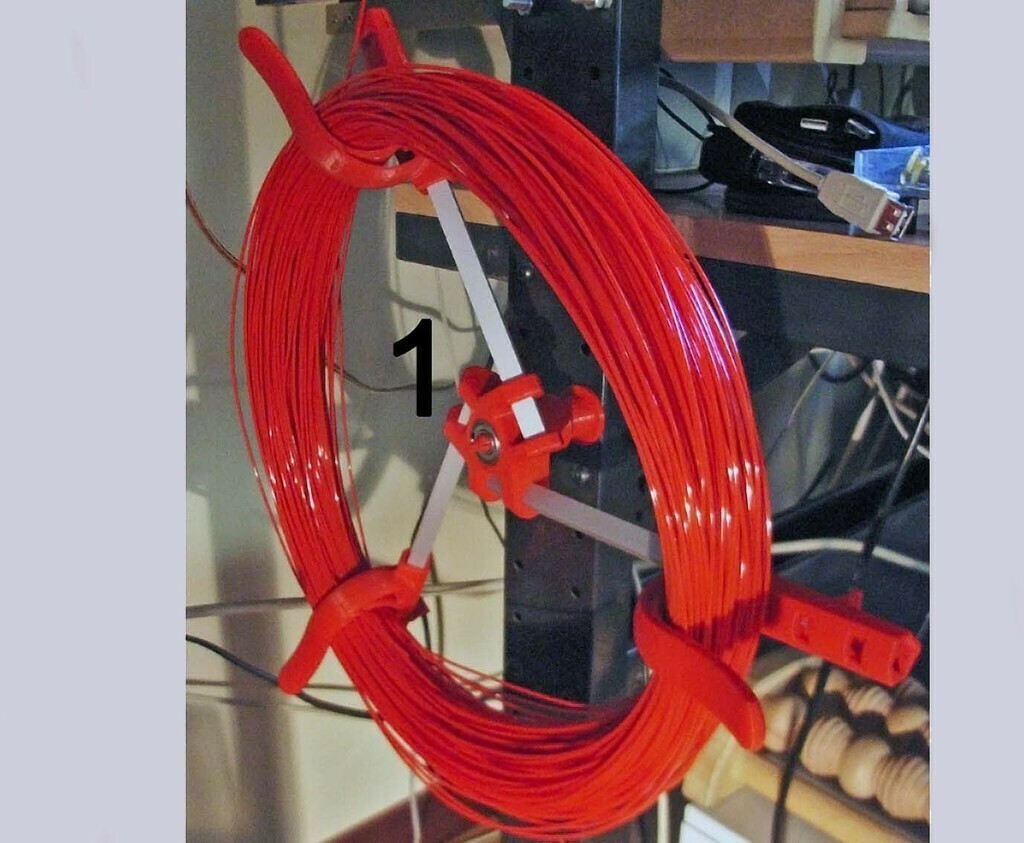

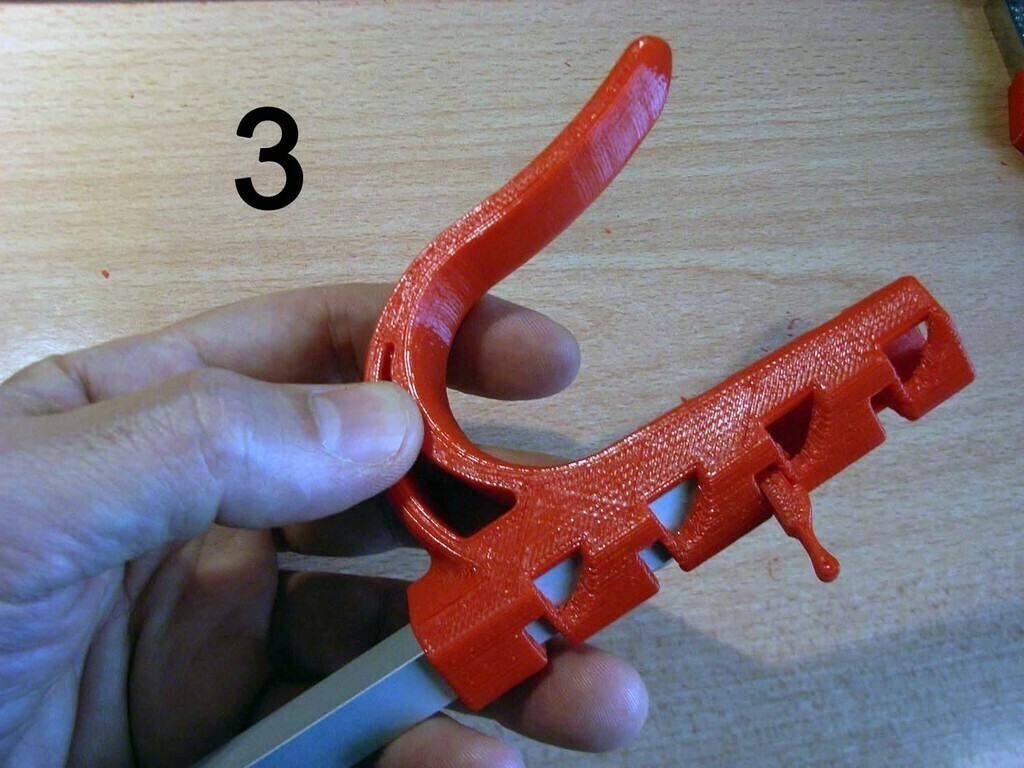

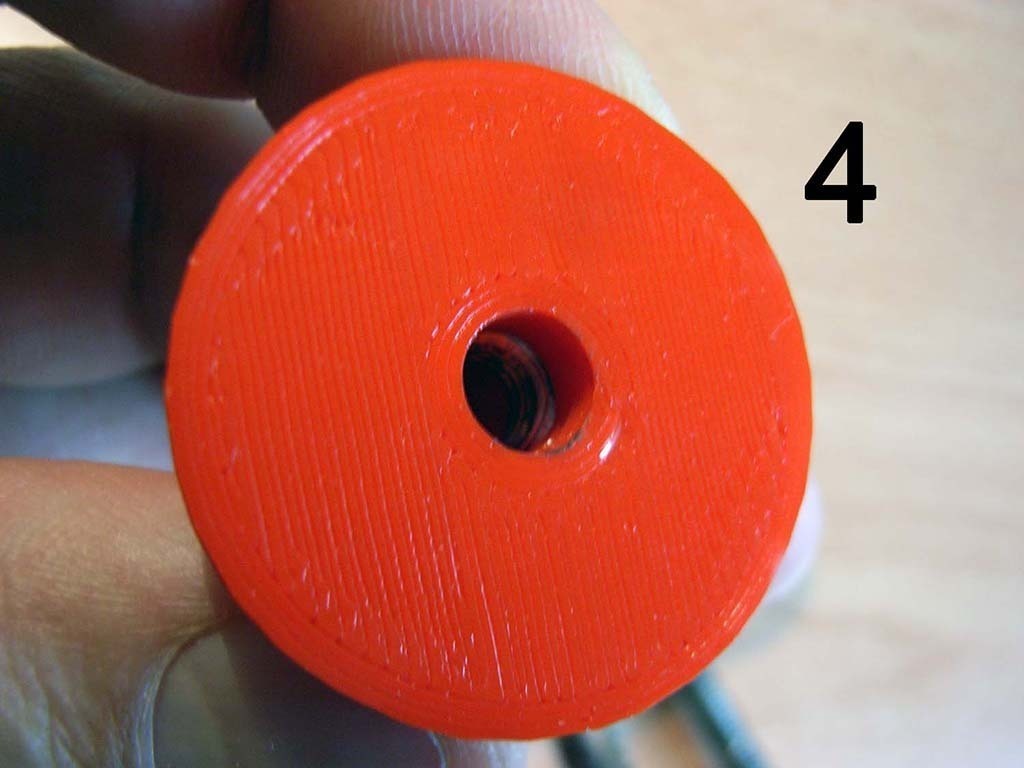

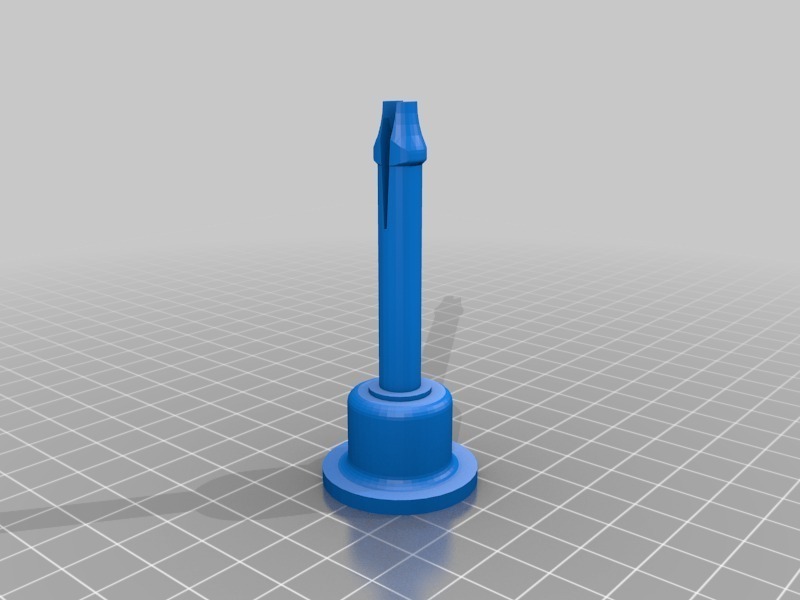

También necesito fijar la bobina al banco de trabajo. AsÌ que hice el pasador con una tuerca 6MA dentro(fig 4 y 8). Me gusta mucho esta idea, aunque no es mia, pero no recuerdo donde la vi. Por supuesto cualquiera puede cambiar la base del eje para adaptarla a sus necesidades.

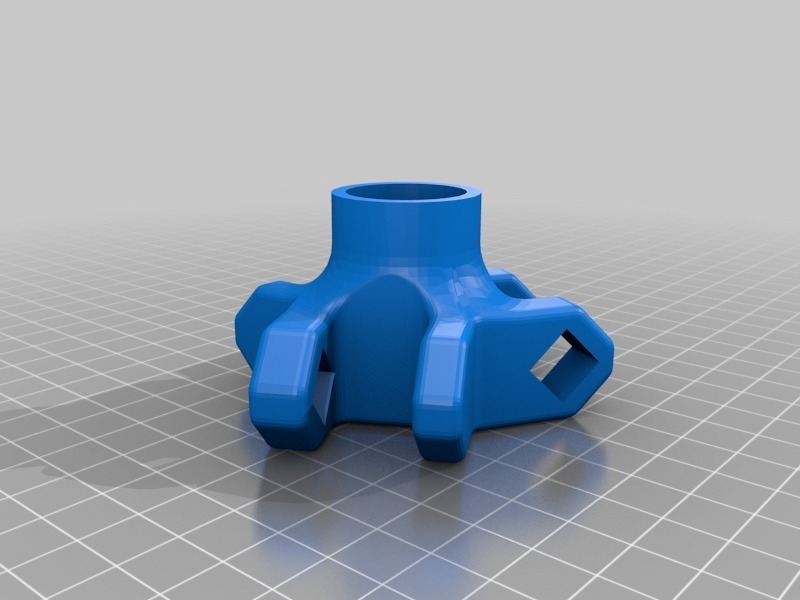

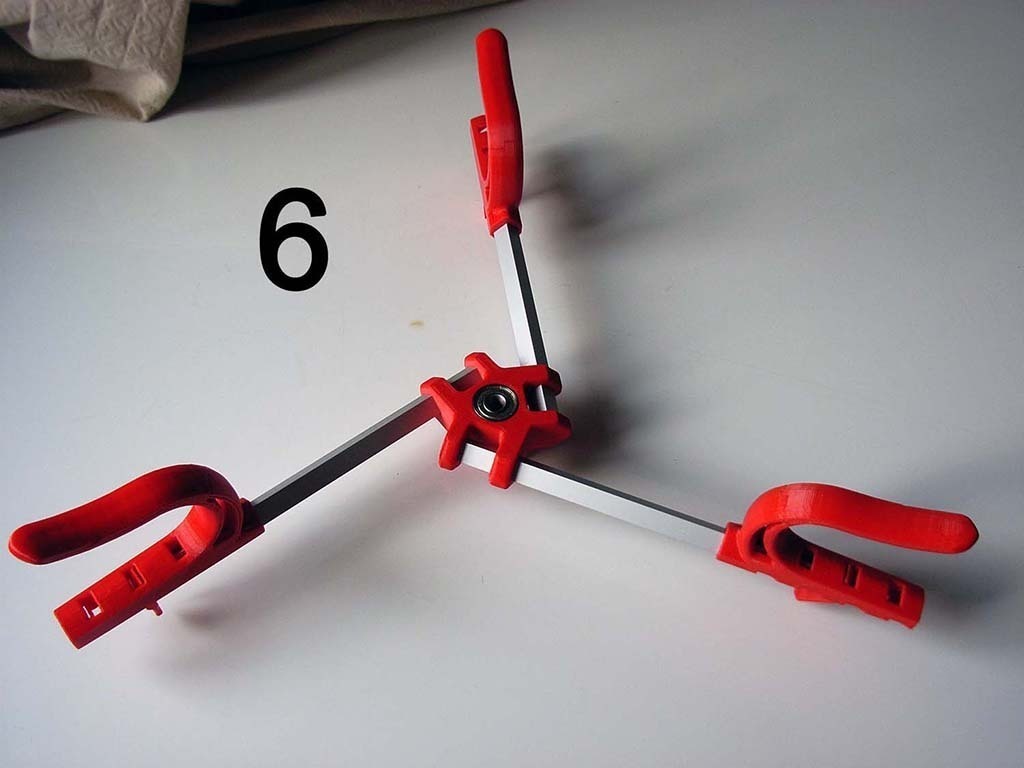

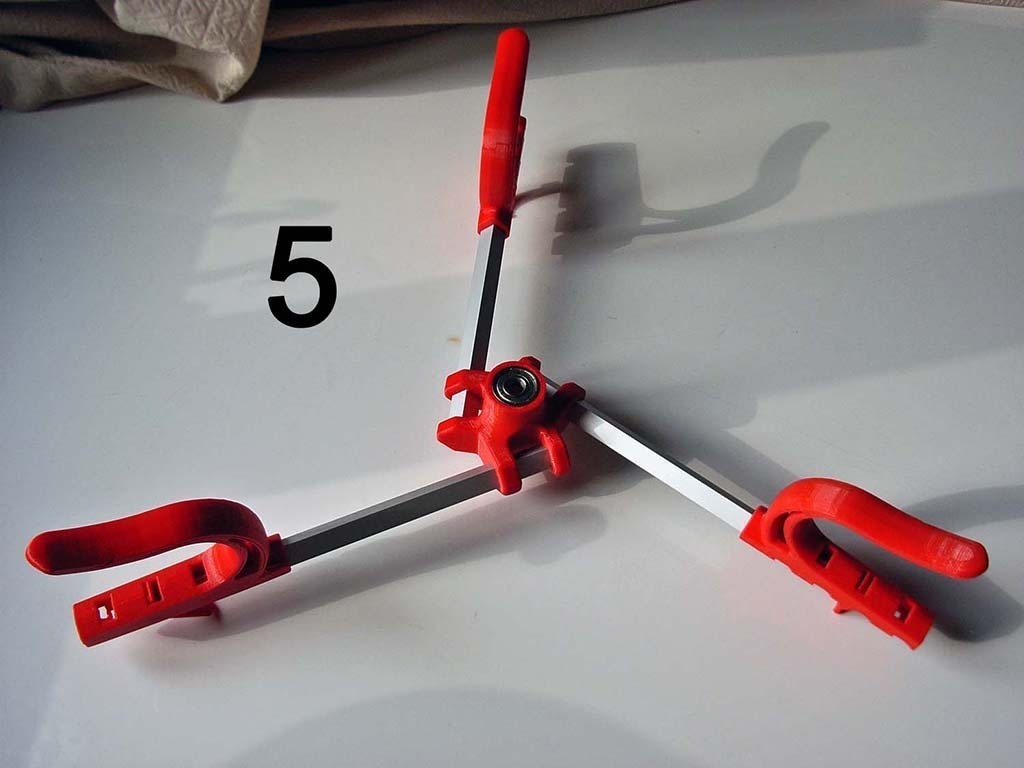

El cubo central se puede montar en cualquier sentido, cambia el saliente del carrete. (fig 5 y 6).

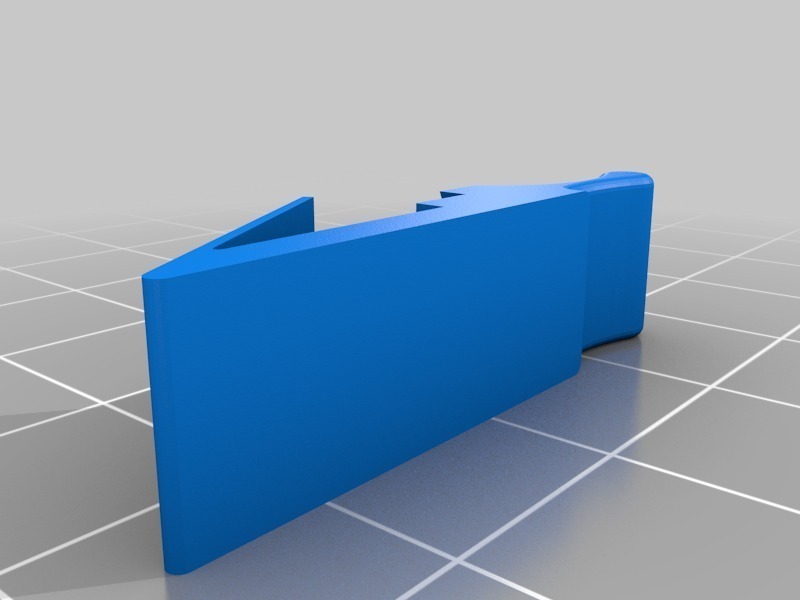

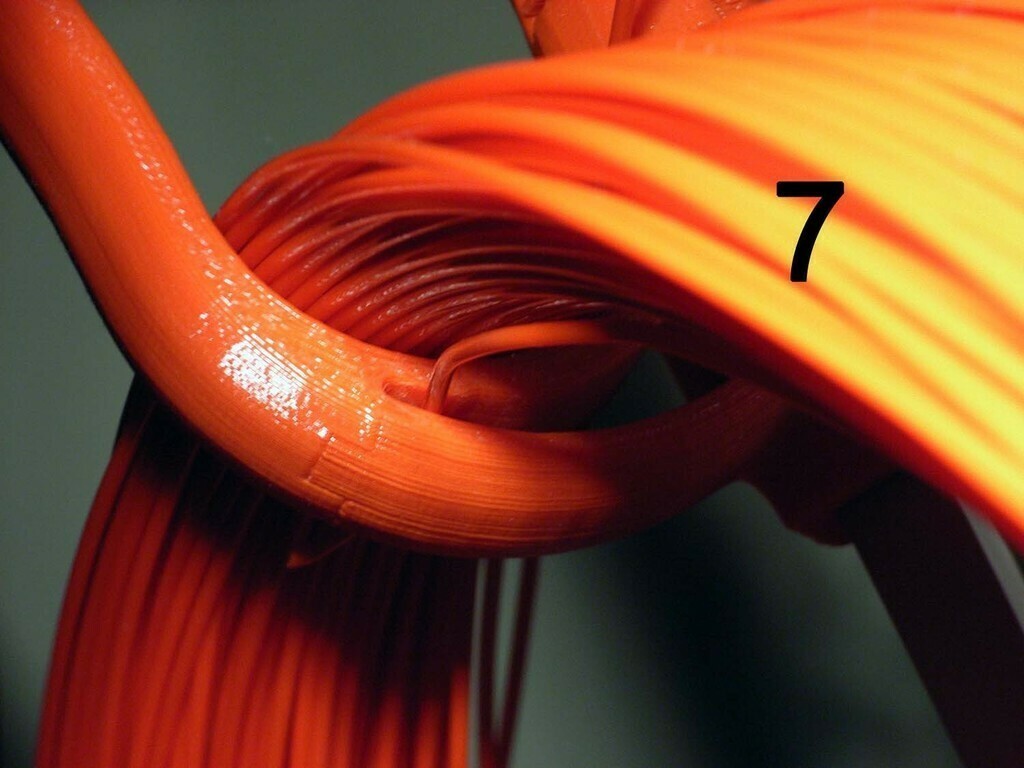

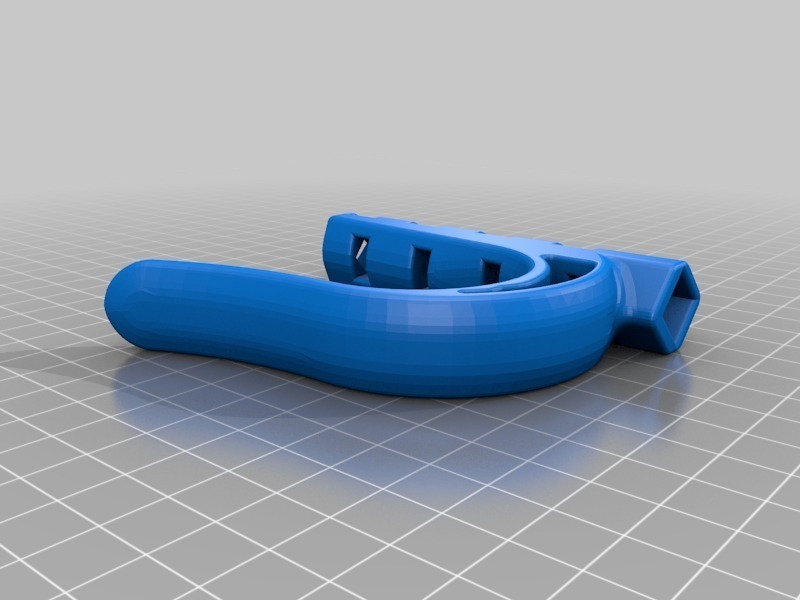

A veces es útil fijar un extremo del filamento. Cada estribo tiene una ranura de anchura variable para filamentos de diÌmetro 1,7 y 3 mm para fijarlo (fig 7).

Para este proyecto, necesitas dos rodamientos 608ZZ y una barra de aluminio perforada de 10x10mm, de unos 600mm.

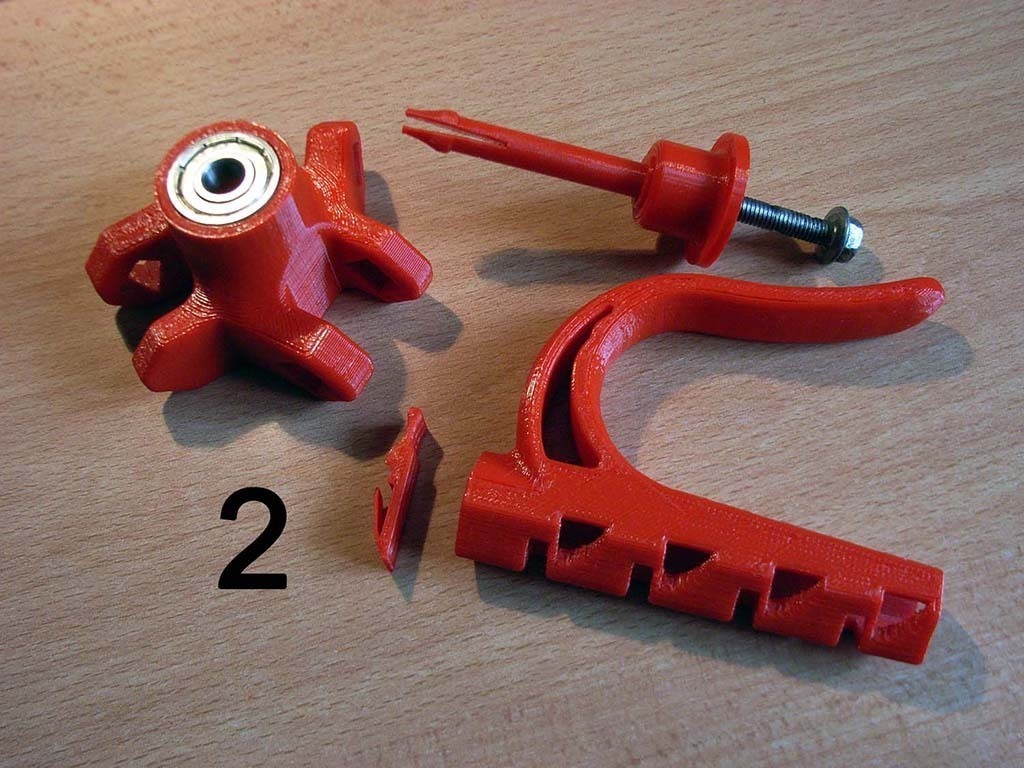

• Imprime las piezas: un cubo, un pasador, tres soportes y tres injertos (soporte no necesario).

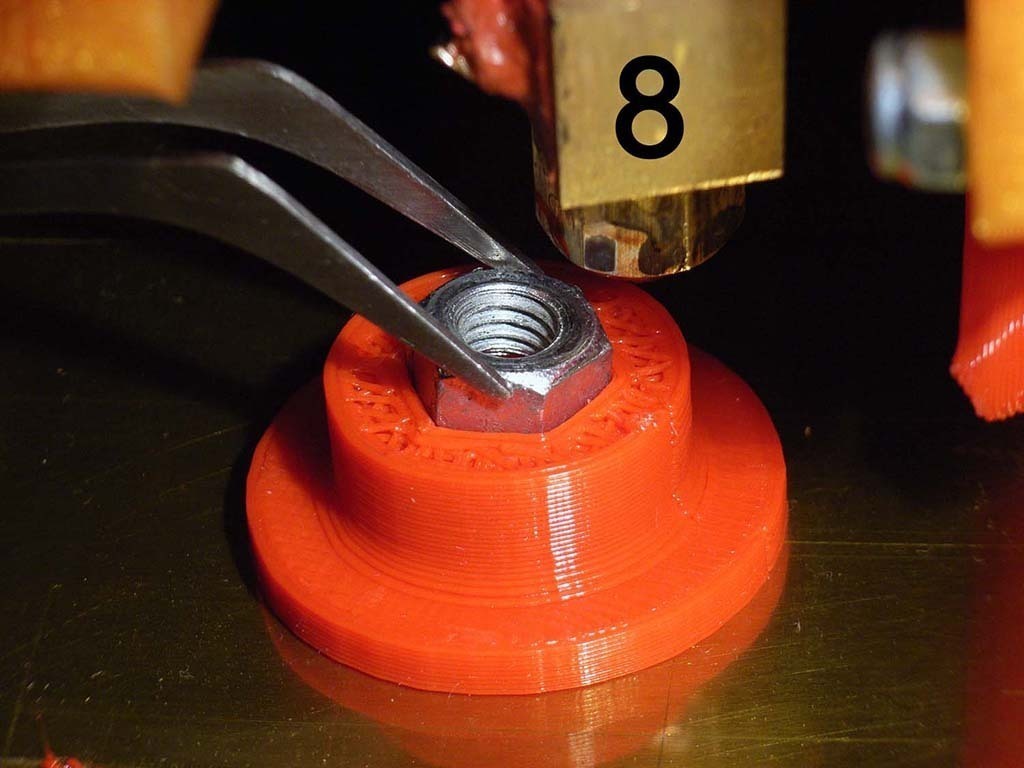

• Para el pasador con tuerca dentro, es necesario pausar la impresora cuando casi ha terminado la impresión de la sede de la tuerca. Entonces se pone la tuerca y se termina de imprimir (fig 8)

• Corta 3 barras de aluminio perforadas de 10x10 y 180mm de largo

• Una pequeña lima para limpiar los sitios para las barras de aluminio, por lo que vienen con fricción

• Introduzca los dos rodamientos de bolas en el cubo

• Introduzca las 3 barras en el cubo (debe entrar con fuerza para bloquear)

• Introduce los tres estribos en las barras cercanas al cubo

• Colocar el filamento, luego expandir los estribos hasta el diámetro requerido y bloquear con los injertos adecuados

• Introducir la bobina de filamento en el pasador

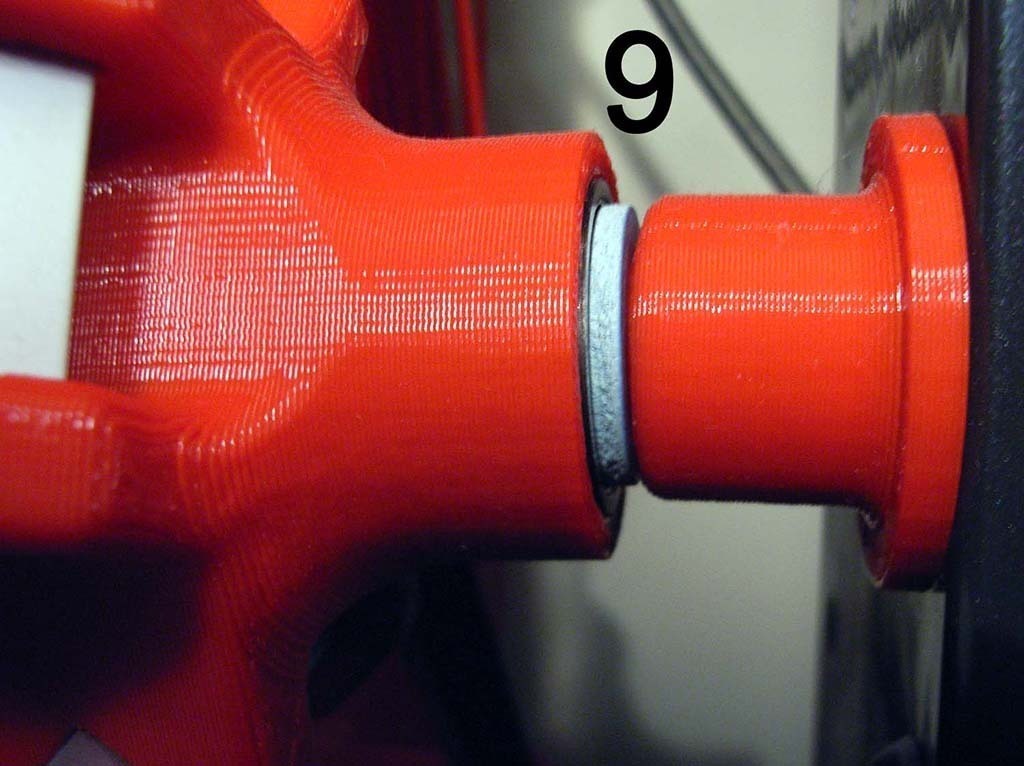

• Si el carrete de filamento gira demasiado, puede introducir una simple junta hidráulica, antes de insertar el carrete en el pasador (Fig 9)
