Motor de tres cilindros

Hola gente, aquí está el motor de tres cilindros!

• Fácil de montar

• 6 partes individuales (total de 12)

• Tolerancias perfectas entre las partes

• Puede utilizarse con fines educativos

ASSEMBLY

Las partes son bastante simples, puedes entender dónde poner cada parte a primera vista.

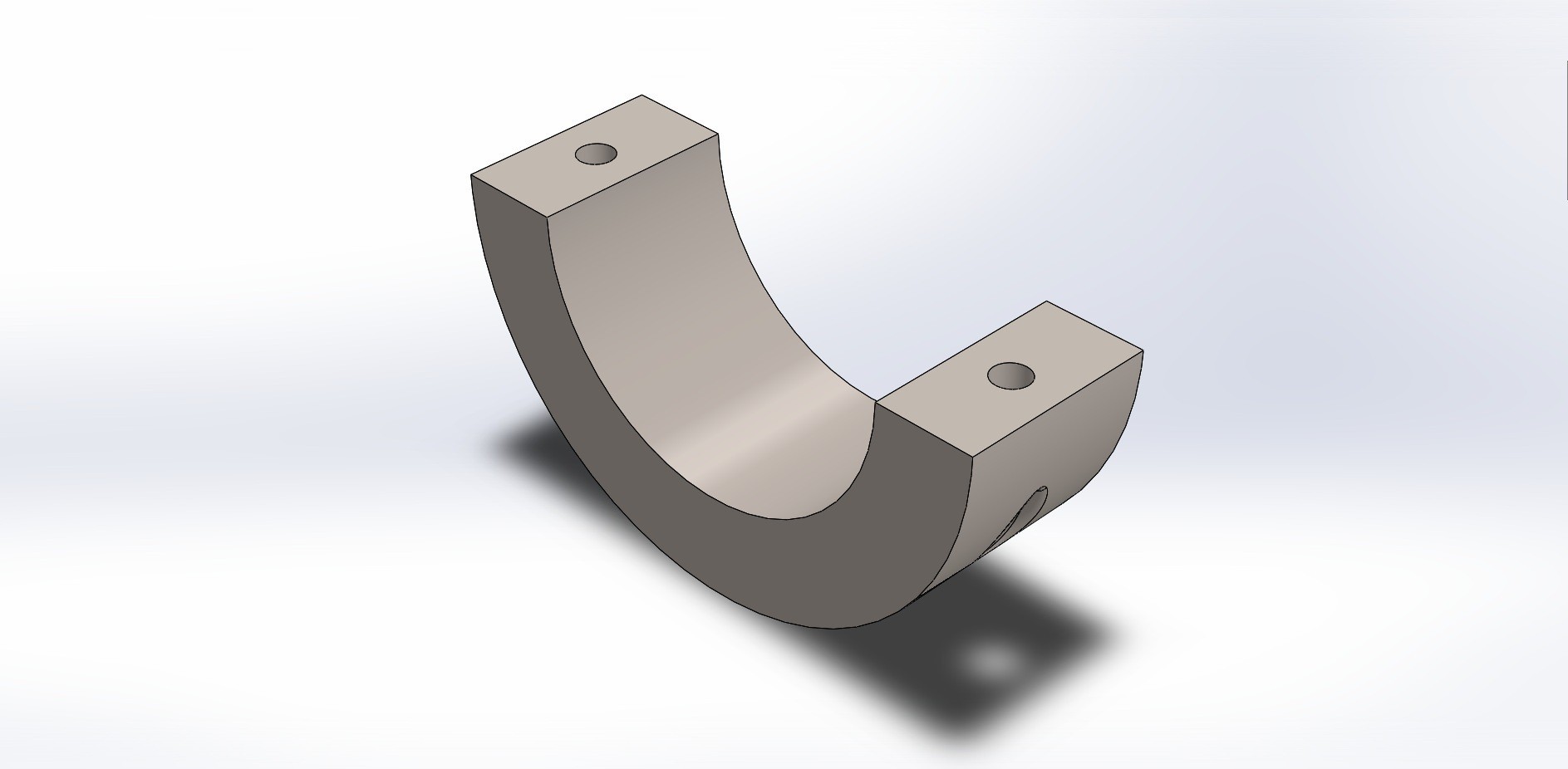

Necesitará algunos clips de metal y brochetas de madera ordinarias cortadas en longitudes específicas para combinar la Biela (biela) - Pinza de la Biela (pinza de la biela) y el Pistón (pistón) - Biela (biela).

Nota: Estos pinchos y clips no son esenciales. Sólo puedes pegar con cuidado la varilla de conexión - pinza de varilla juntos. Y para Pistón - Biela, puedes modelar e imprimir un pin de 2.5 mm de diámetro y usarlo en su lugar.

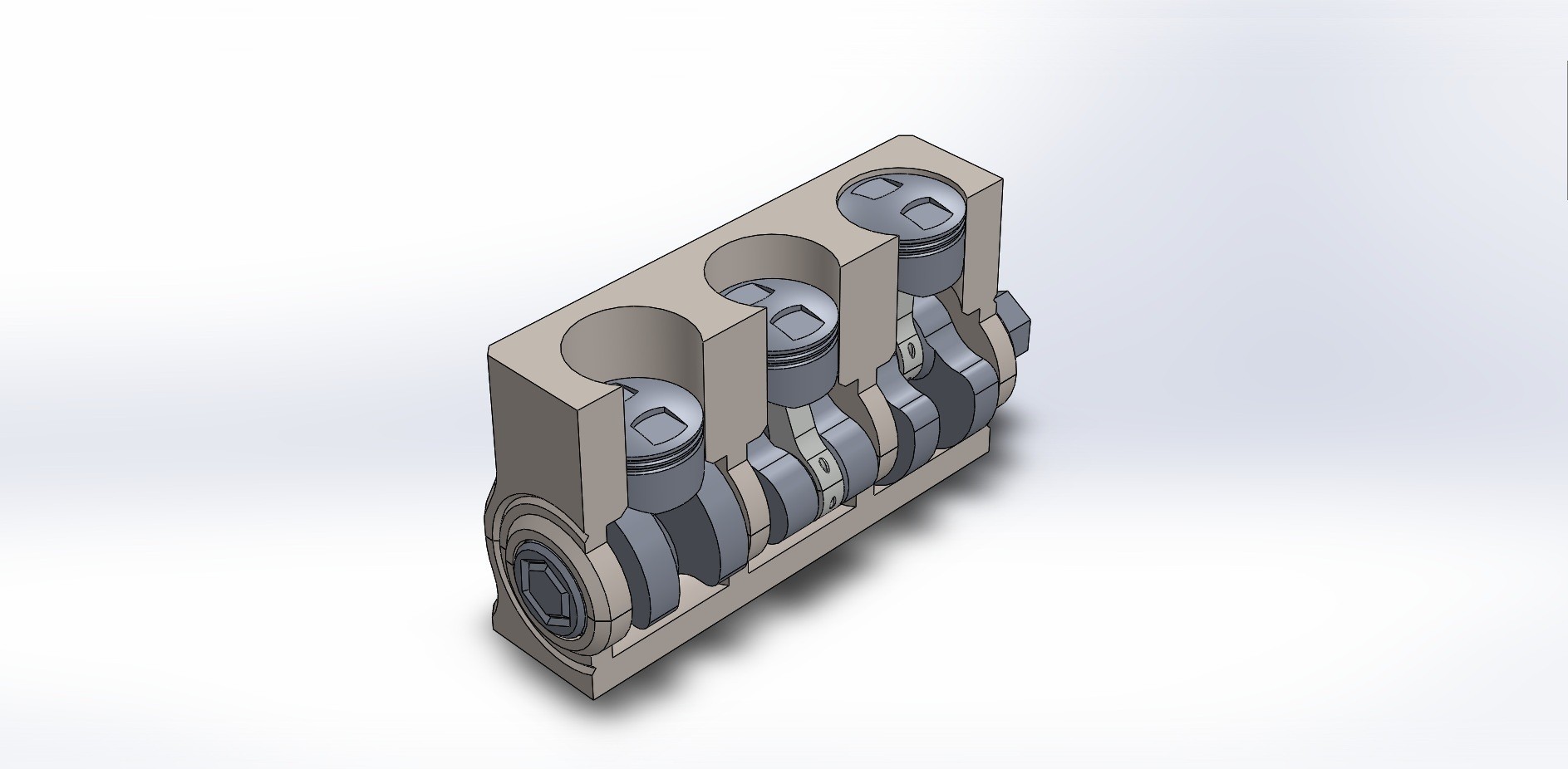

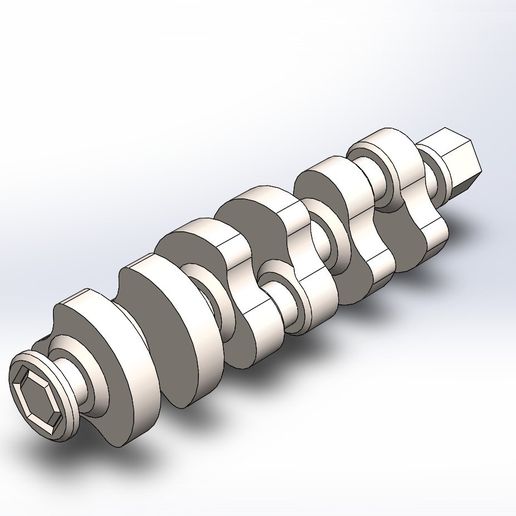

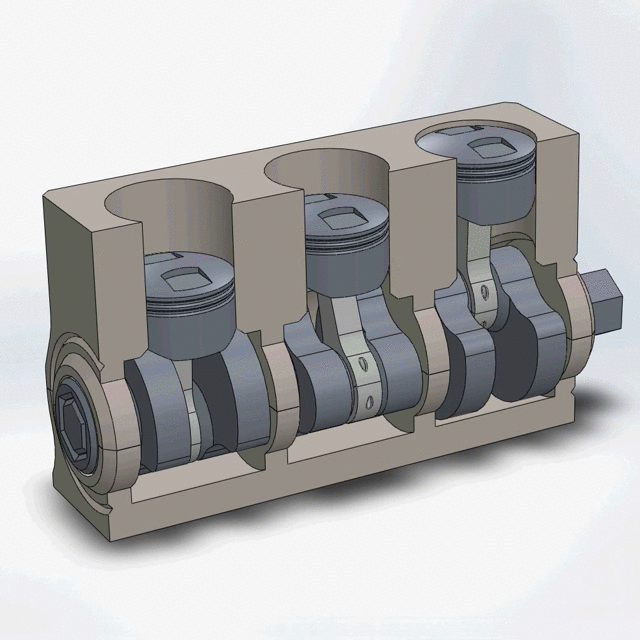

Después de ensamblar la manivela, los pistones, las bielas y las abrazaderas de vástago todo junto, coloque las cabezas de los pistones en el bloque superior y deje que la manivela ocupe su lugar.

Coloca el bloque inferior en su posición y fíjalo con superpegamento después de darle un giro de prueba a la manivela.

Todas las partes móviles deben girar libremente sin ninguna restricción. Si tienes un problema con la rotación libre, entonces necesitas comprobarlo;

• que la placa Y sea perpendicular al eje X

• la extrusión multipunto (extrusión inferior/superior)

• cualquier posible problema de superficie en los modelos causado por su impresora

Siéntase libre de contactarme a través de cultos, instagram o correo electrónico para más problemas.

Instagram: 3dcave

Correo electrónico: 3dcave.info@gmail.com

Altura de la capa;

para el pistón, la biela, la abrazadera de la barra: 0,1 mm

para el bloque inferior, la manivela del bloque superior: 0,2 mm

Relleno: mínimo del 30% para cada parte

No se necesitan materiales de apoyo para el bloque inferior, el superior, la varilla, la pinza de varillas para la orientación correcta.
