RC Benchy

Por favor, no pidan los archivos fuente o los archivos STEP, no los compartiré.

Registro de cambios:

2019-03-03

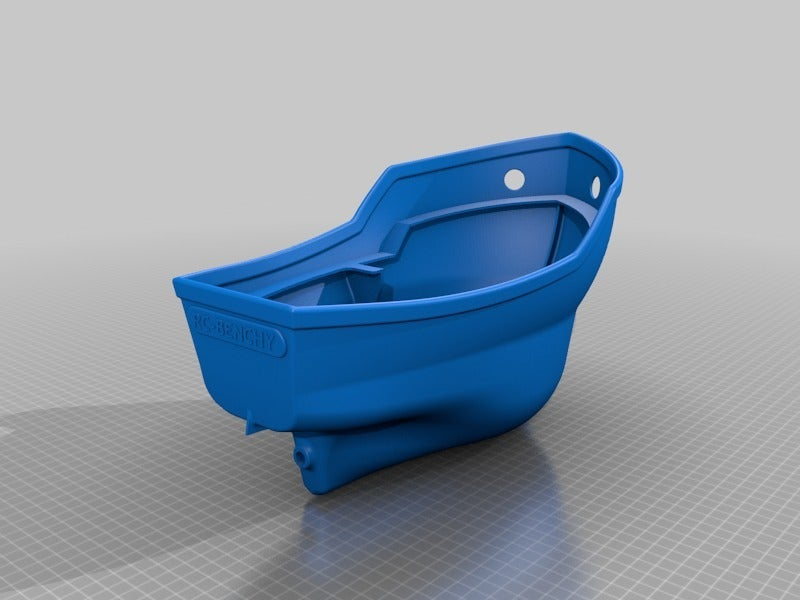

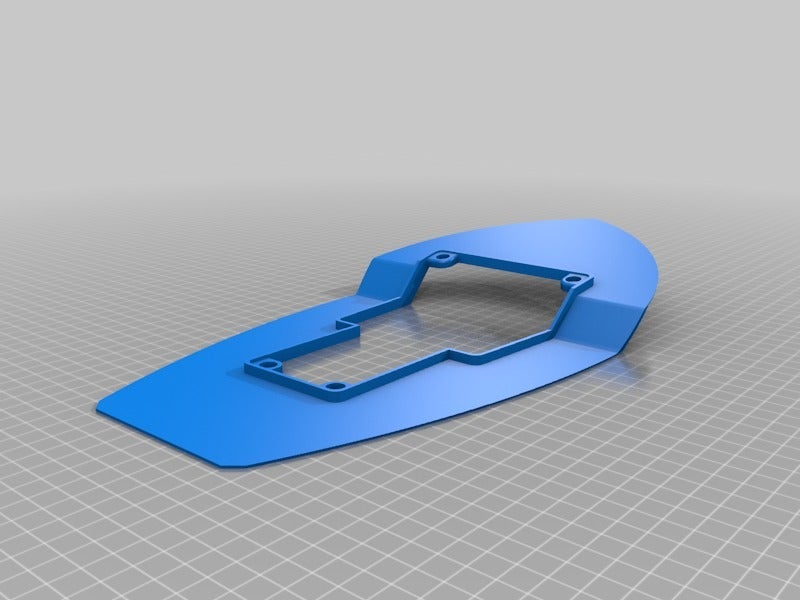

Añadido por petición el casco y la cubierta como piezas de "una sola pieza", para los temerarios que quieran probarlo :)

2018-07-30

Añadidos algunos enlaces a accesorios y mods de otros creadores para el RC Benchy, Echa un vistazo al final de la página.

2018-05-16:

Añadida una sección de vídeos con vídeos de YouTube de otros creadores que comparten sus builds de RC Benchy.

2018-05-10:

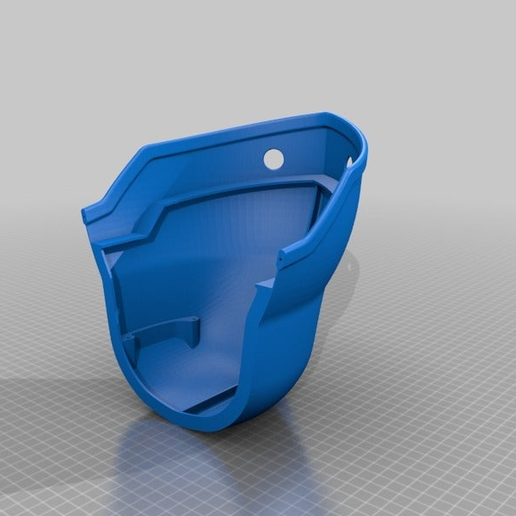

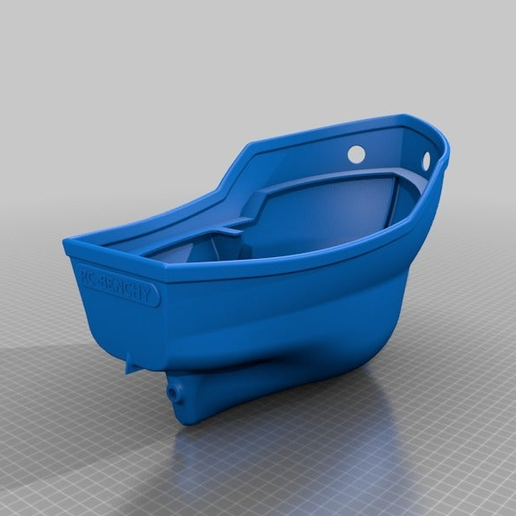

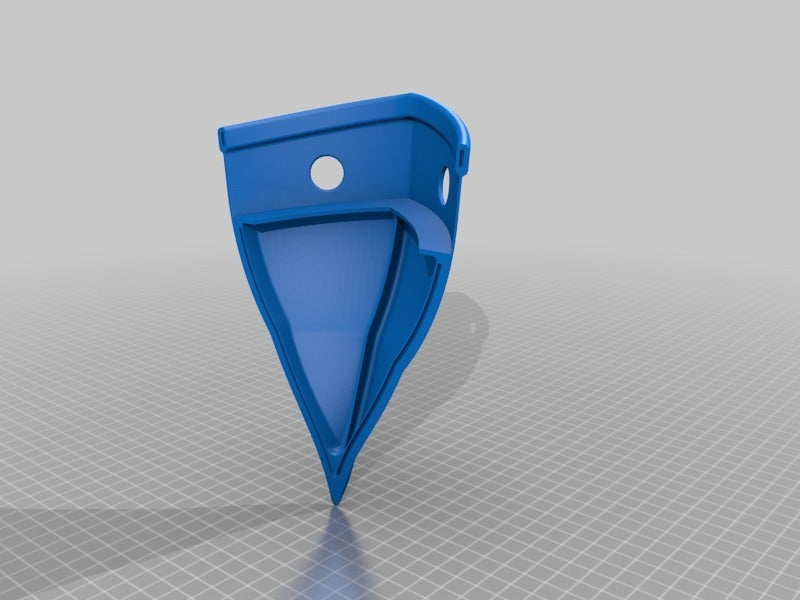

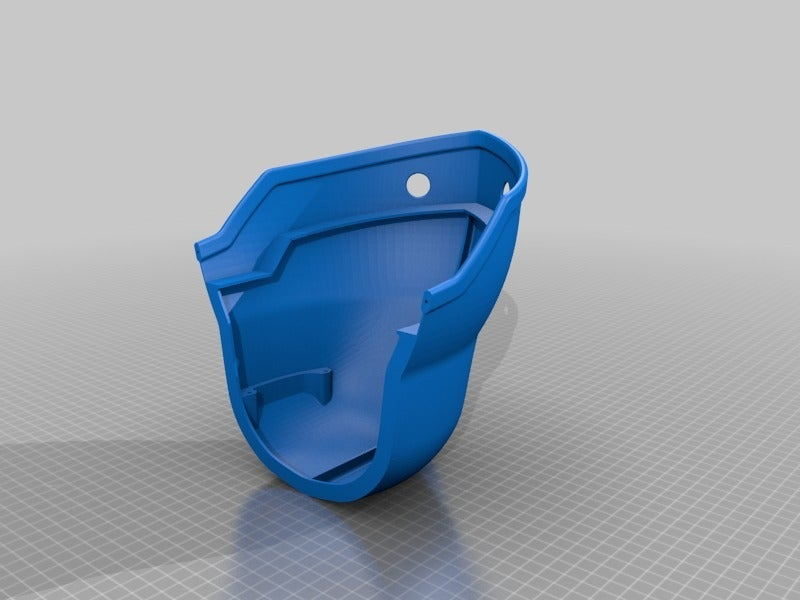

Añadido "HULL FRONT+BOW ONEPIECE", por si quieres intentar imprimir toda la parte delantera del casco de una sola vez. Si tienes una impresora bien afinada podrías tener una impresión exitosa sin material de soporte. Mi impresora no era lo suficientemente buena para hacerlo, por lo que hice la proa una pieza separada. Pero estoy seguro de que muchos de vosotros tenéis una impresora mejor afinada que yo, así que ahora tenéis la opción de imprimir la mitad delantera como una sola pieza.

Si imprimes "HULL FRONT+BOW ONEPIECE" sustituye las piezas "HULL FRONT" y "BOW".

2018-04-25:

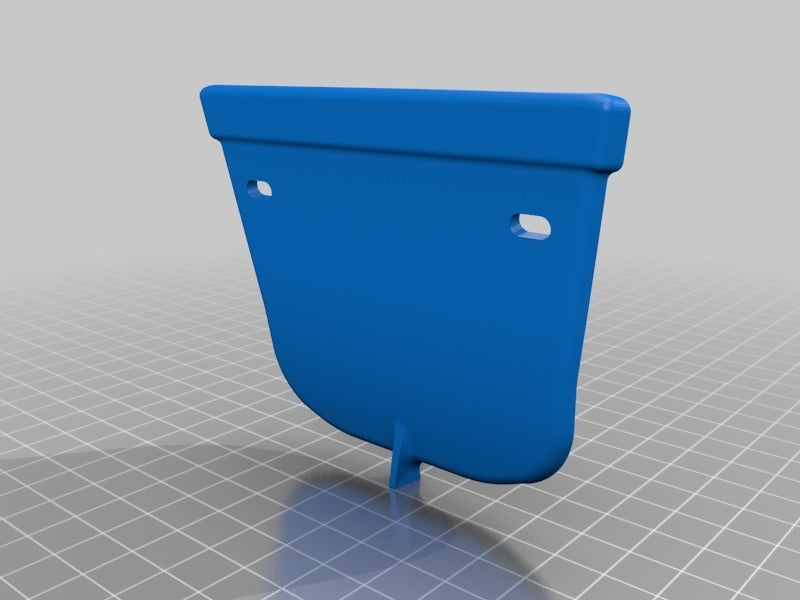

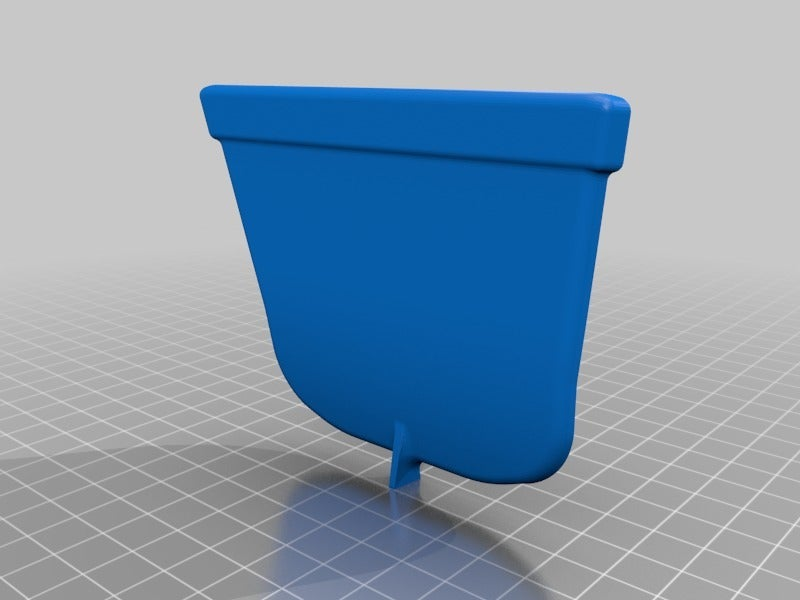

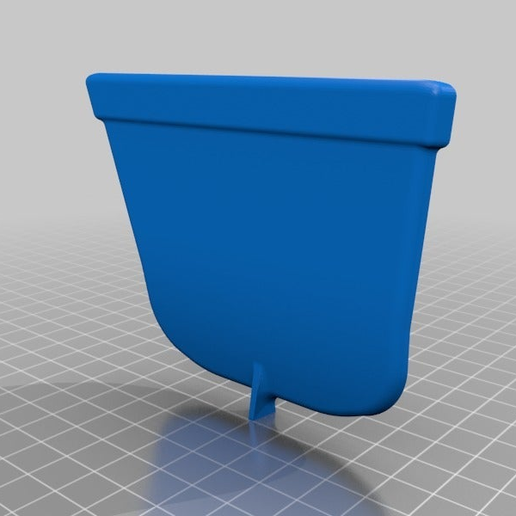

1: Añadido TRANSOM PLAIN CON DRENAJE, si usted piensa que un poco de agua en la cubierta es un problema esto podría ser la cosa, pero también anuncia el riesgo de dejar que el agua en la cubierta también, por lo que no voy a garantizar la función de esto, pero ahora usted tiene la opción :)

2: He añadido algunas fotos del proceso de construcción en la parte inferior de esta página.

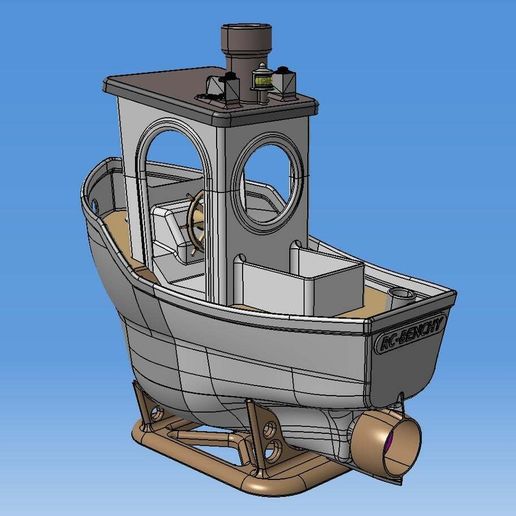

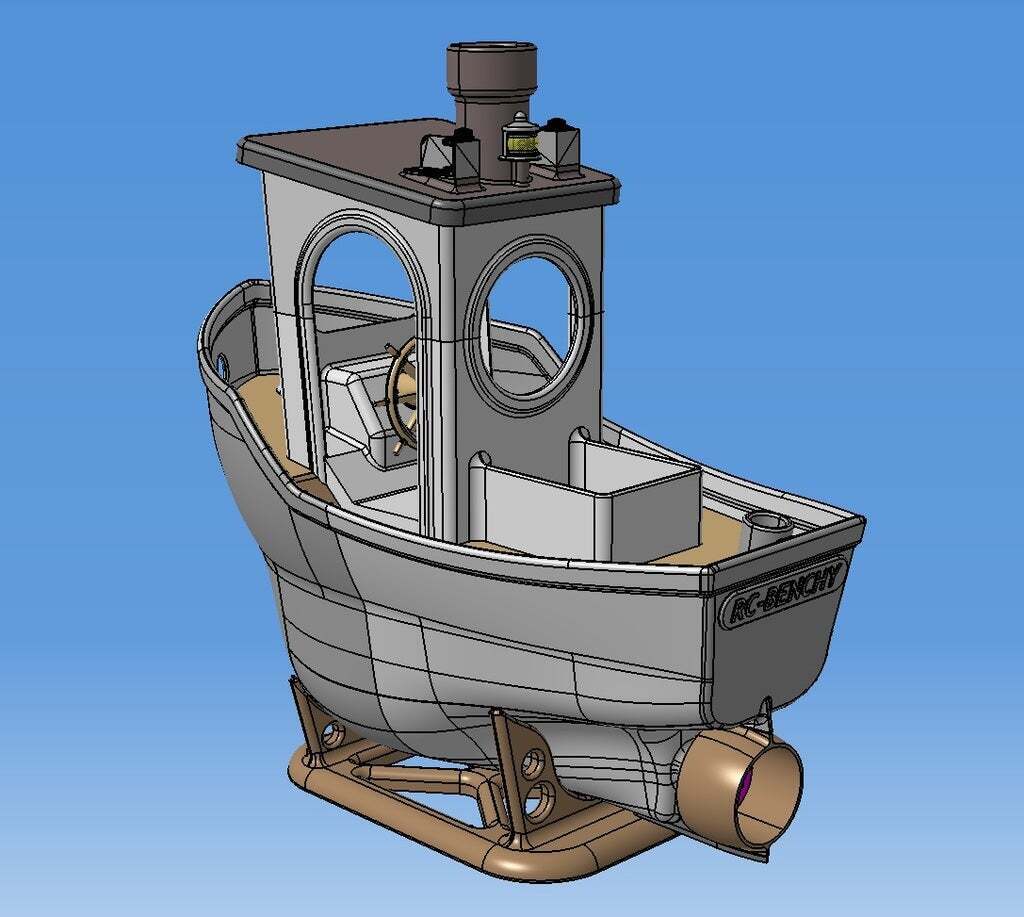

Desde que imprimí mi primer #3DBenchy diseñado por Daniel Norée hace un año de publicar esto, he tenido la idea de hacer una versión R/C de la misma.

Pero nunca me inspiré lo suficiente como para hacerlo, hasta que vi a THENOMADSOUL_ (también conocido como KimDIY) publicar una versión RC sencilla pero funcional del Benchy.

¡Ahora sólo tenía que empezar y hacer realidad mi visión!

Mis criterios para mi modelo eran:

1: Tiene que parecerse indudablemente al verdadero #3DBenchy como todos lo conocemos, pero no necesariamente ser una réplica exacta.

2: Tiene que tener la misma línea de agua que el original.

3: Estar impreso en un volumen de impresión "estándar" de 200^3 pero que tenga un tamaño razonable para ser R/C.

4: Utilizar componentes baratos y sencillos para que cualquiera pueda hacerse uno.

5: Que funcione de verdad..

Así que con estos criterios en mente me puse a trabajar en ello.

Esto no es realmente un remix del verdadero #3DBenchy, ya que ninguna dimensión está a escala con el "real". Este est- diseÒado desde cero usando el original como referencia.

Esto se debe a que las dimensiones del Benchys real son algo difíciles de trabajar en la realidad, digamos que es pesado.

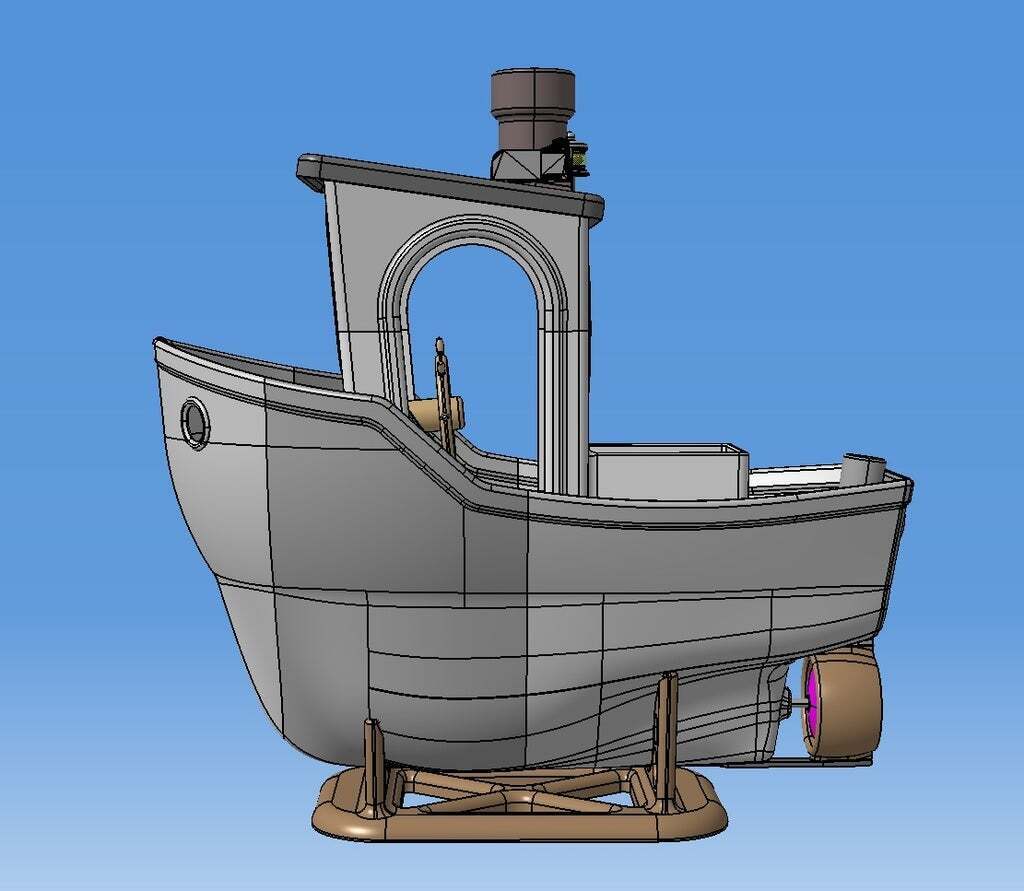

Pero básicamente la proa es más vertical que el original, y el casco es un poco más ancho.

Por debajo de la línea de flotación hice el casco lo más grande posible sin que pareciera demasiado tonto, así que hay mucho espacio para lo que quisiera poner en él, incluyendo el obviamente necesario lastre.

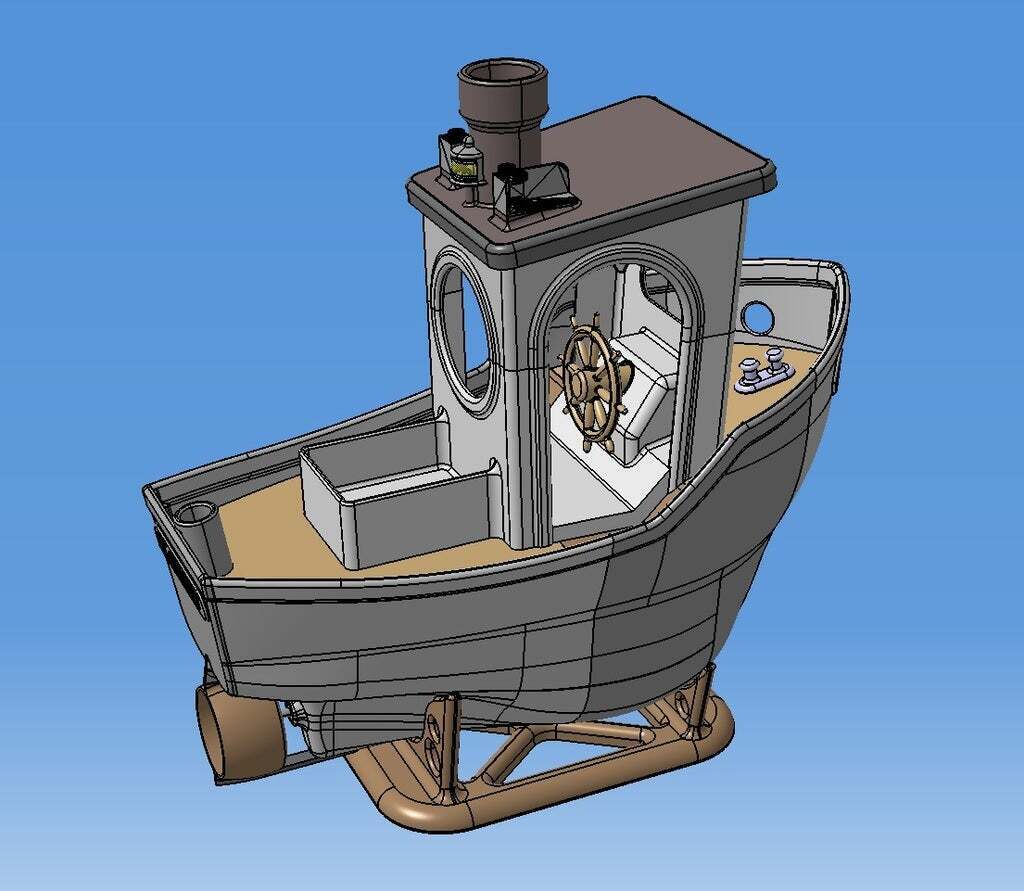

El resto del modelo está escalado a partir de las dimensiones originales del Benchy, pero adaptado a la nueva forma del casco.

También hay un par de versiones.

Puedes hacer el "original" como barco de pesca, pero también puedes hacer una versión de remolcador que tenga un gancho de remolque en lugar de la caja de pescado detrás de la cabina.

También hay otra versión del techo con luces de navegación.

Por favor, lea las instrucciones a continuación para el hardware necesario y las instrucciones de impresión y montaje, etc.

Y si haces uno por favor comparte algunas fotos y/o videos del mismo.

Y por favor, lánzate a diseñar tus propios accesorios para él y demás, me encantaría ver lo que otros podrían hacer con él.

Tal vez, si tienes una impresora lo suficientemente grande, imprimas una versión a escala real en la que puedas montarte tú mismo.

Vídeo en Youtube:

https://youtu.be/JOiXEFOYh3E

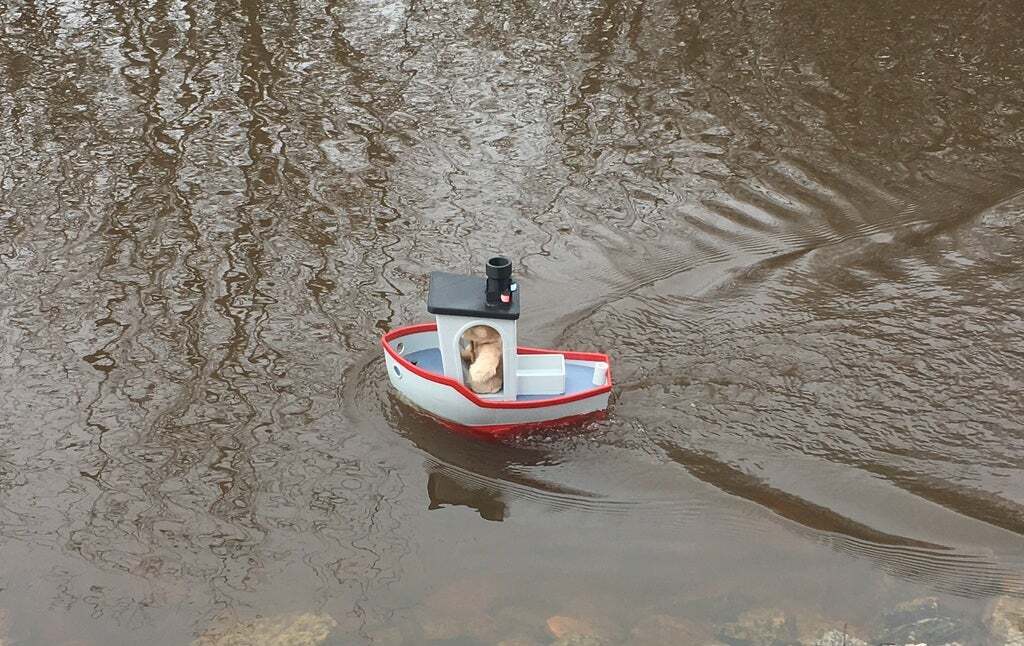

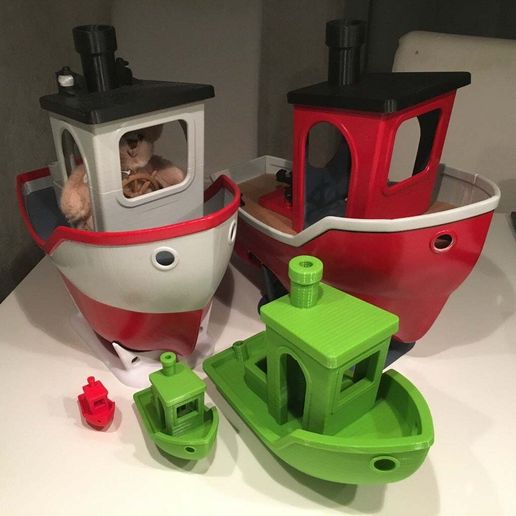

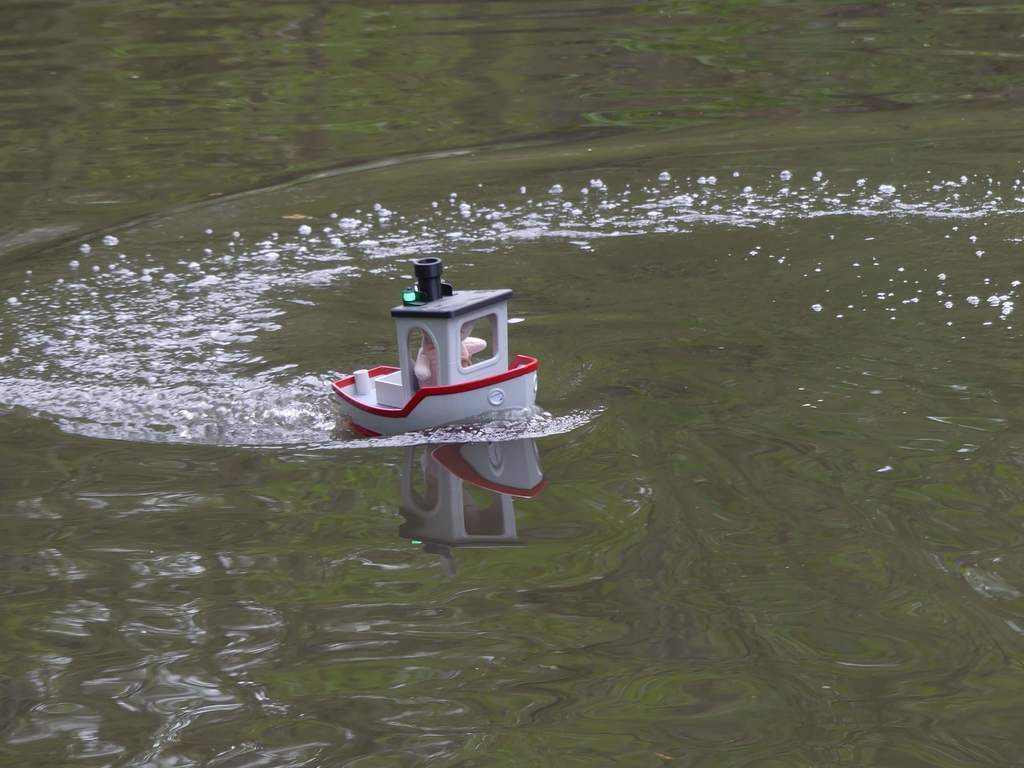

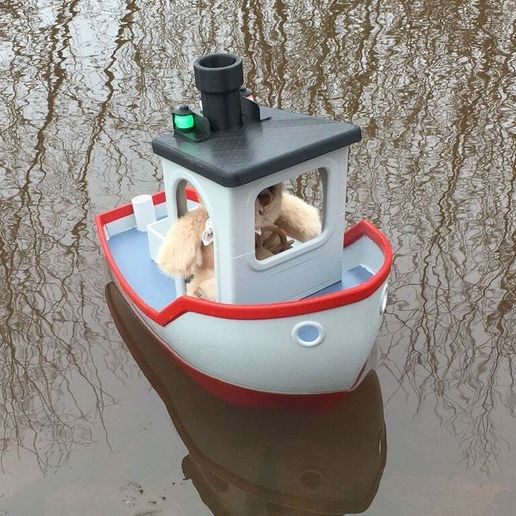

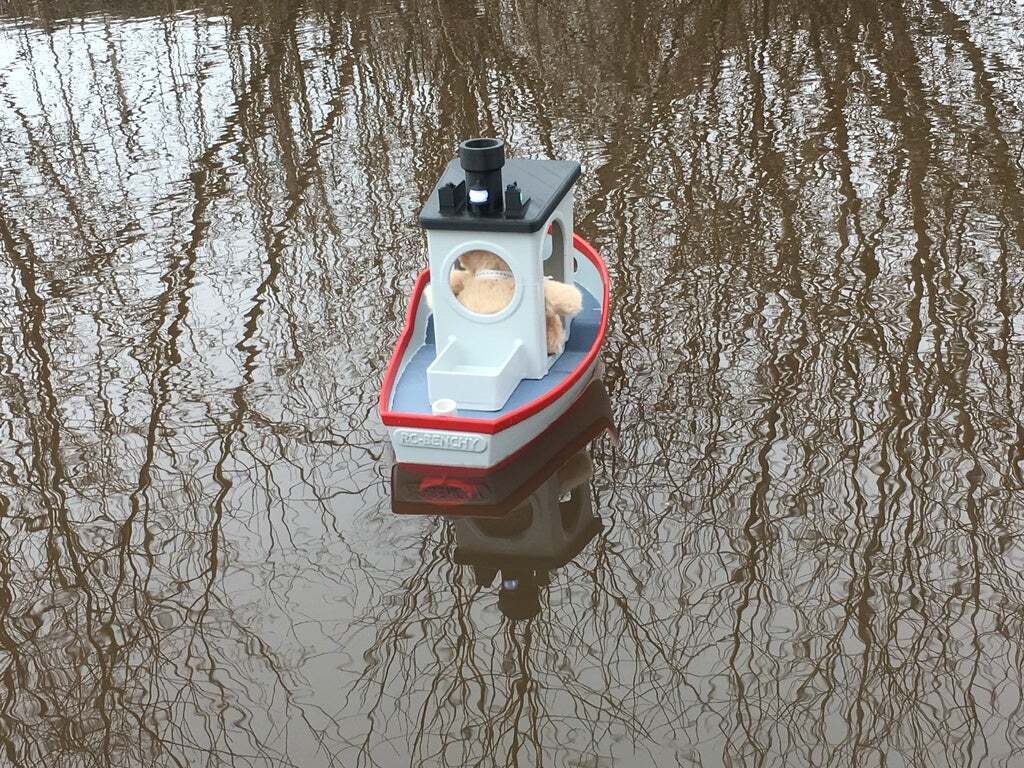

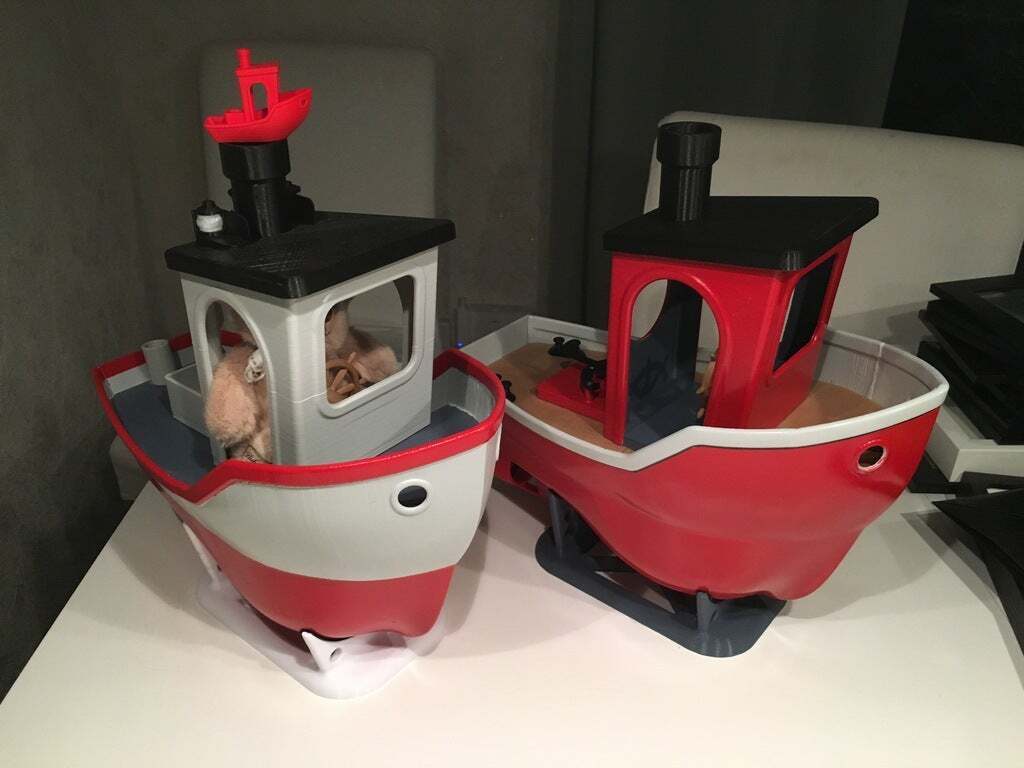

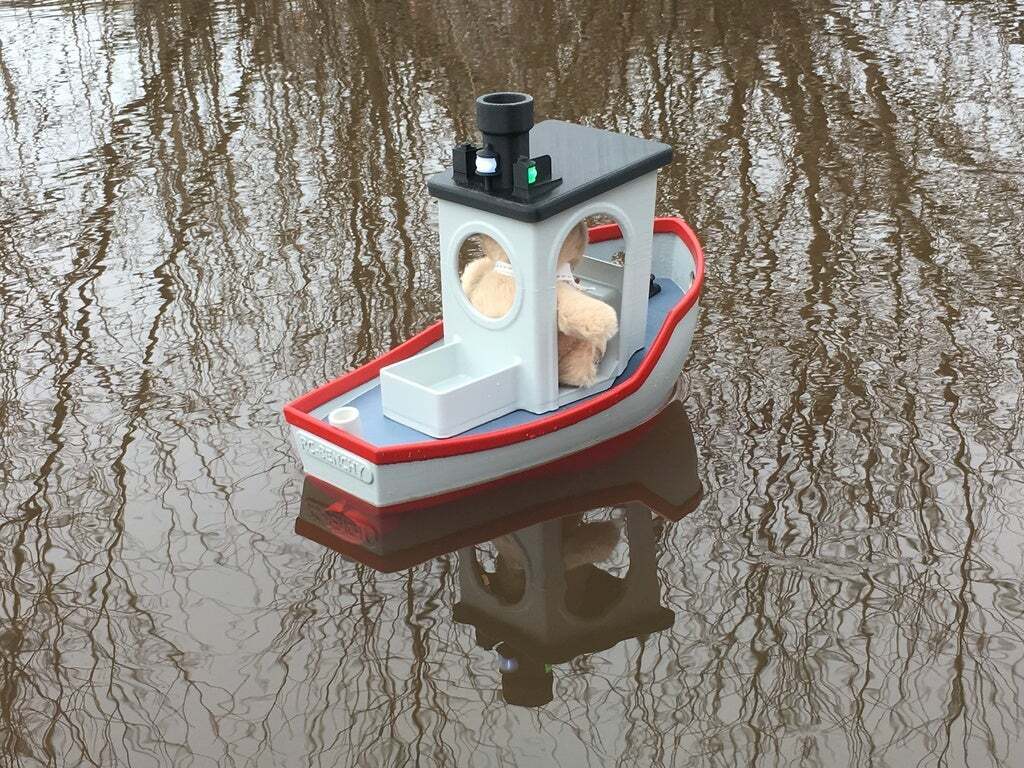

Disaclaimer, las fotos y el vídeo del barco terminado muestran el primer prototipo en funcionamiento.

El diseño del casco ha cambiado un poco desde la construcción de ese, y todavía no he completado la construcción del publicado en estos archivos cuando publique esto, por lo tanto, algunos cambios se pueden hacer y esto está marcado como un trabajo en progreso.

Pero estoy lo suficientemente seguro en el diseño que se puede construir este barco como es ahora. por lo tanto lo he hecho público.

-
