Bede BD-5J Microjet Kitplane 1970

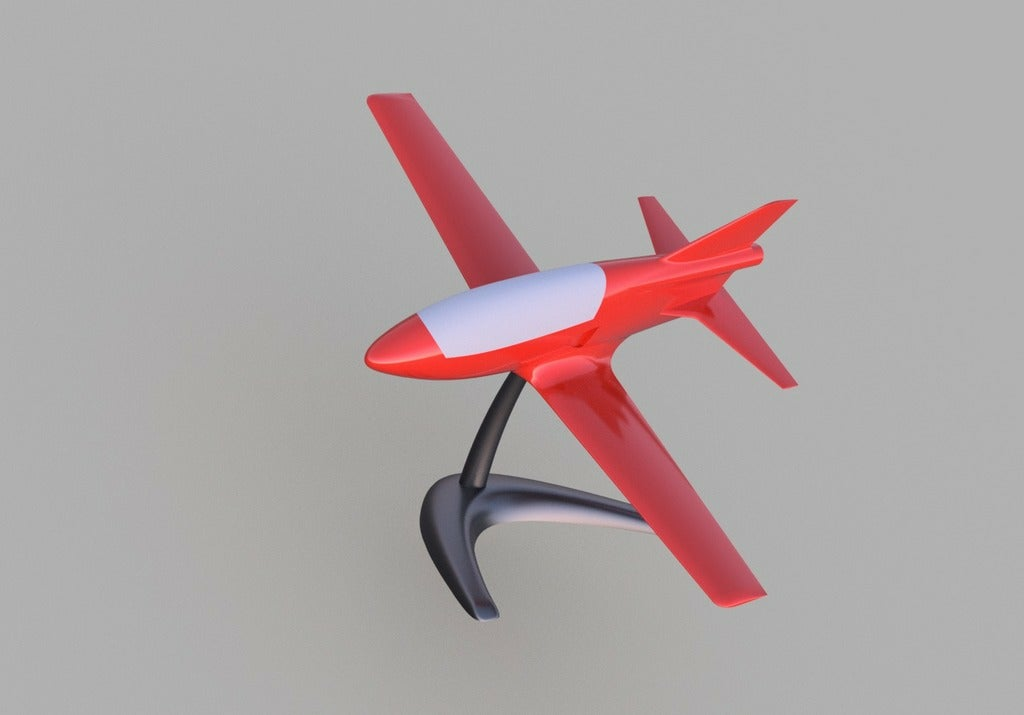

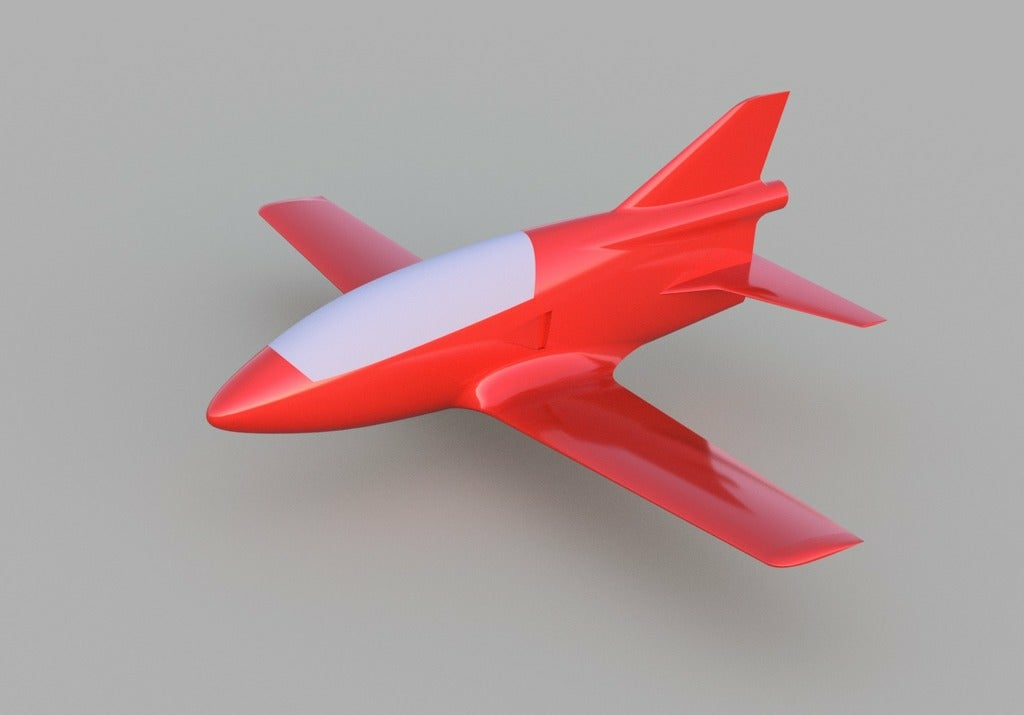

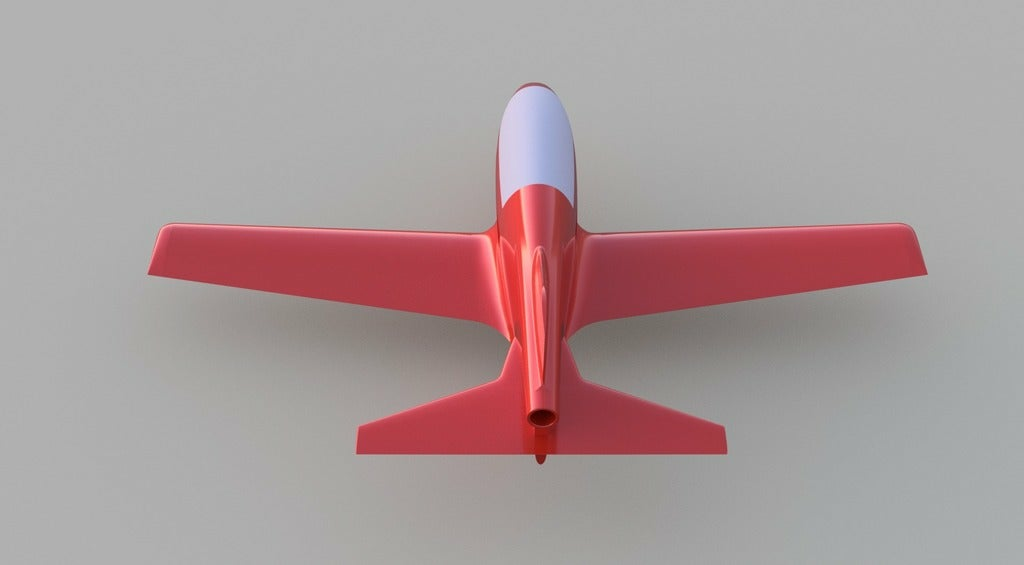

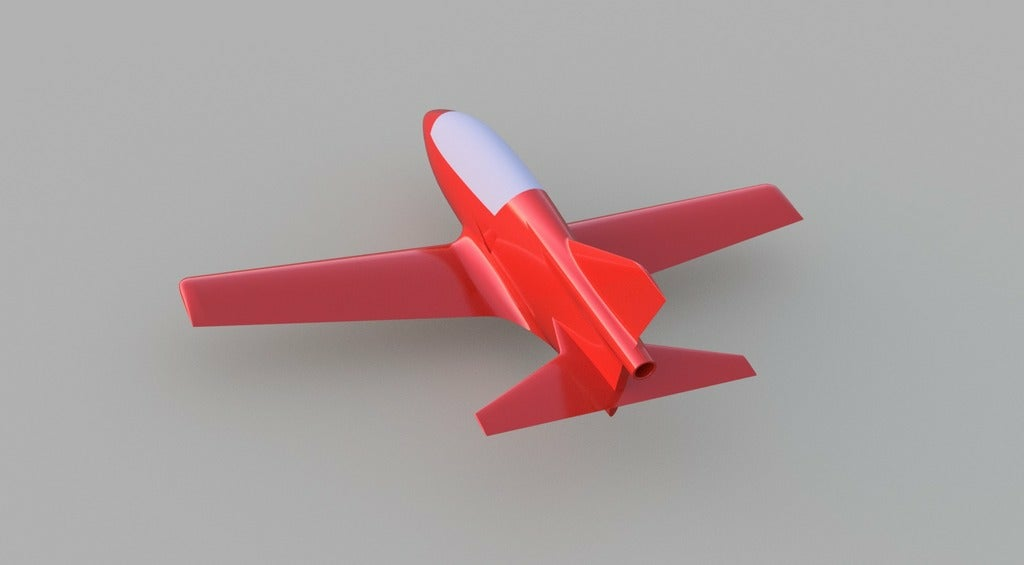

Este es un modelo del famoso pequeño jet de los años 70, muy conocido por su aparición en la película de James Bond "Octopussy" donde se le ve volando por un hangar. El modelo 3D fue realizado por mí con Fusion 360. Todas las dimensiones, incluido el grosor del ala, etc., son fieles a la escala. El perfil del ala es realista e incluso tiene lavado.

El modelo de Fusion 360 se utilizará para una versión RC con motor eléctrico con tren de aterrizaje retráctil y flaps en un futuro próximo.

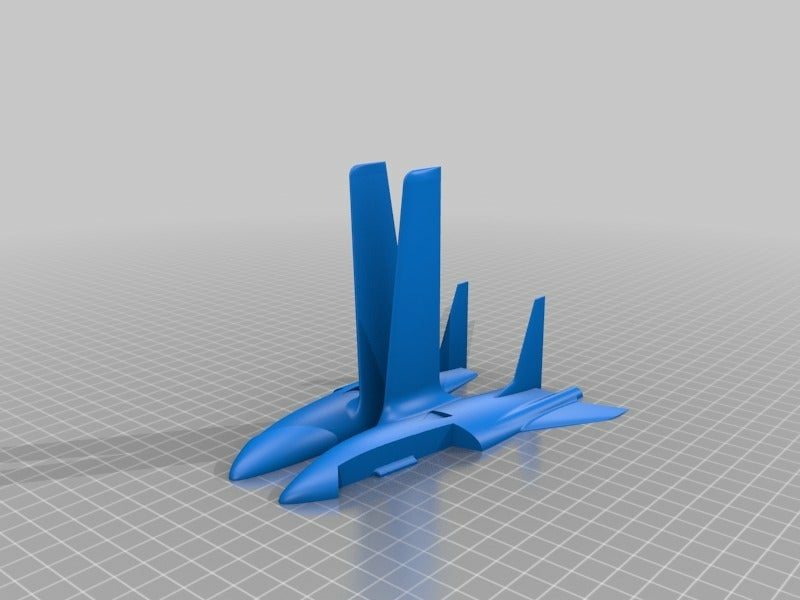

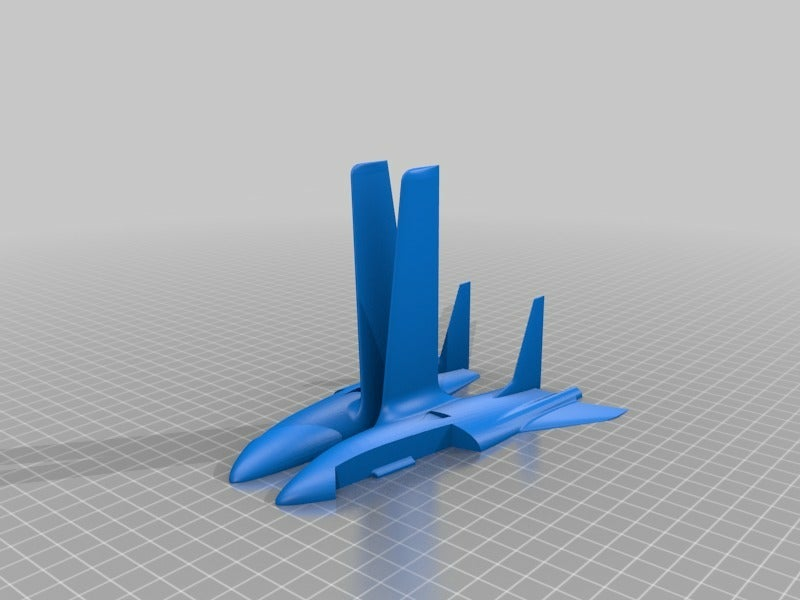

Los archivos STL están listos para imprimir sin soporte. He utilizado PLA de 0,15mm de altura de capa en una Prusa i3 Mk3 y he pegado las piezas con superglue después de la impresión.

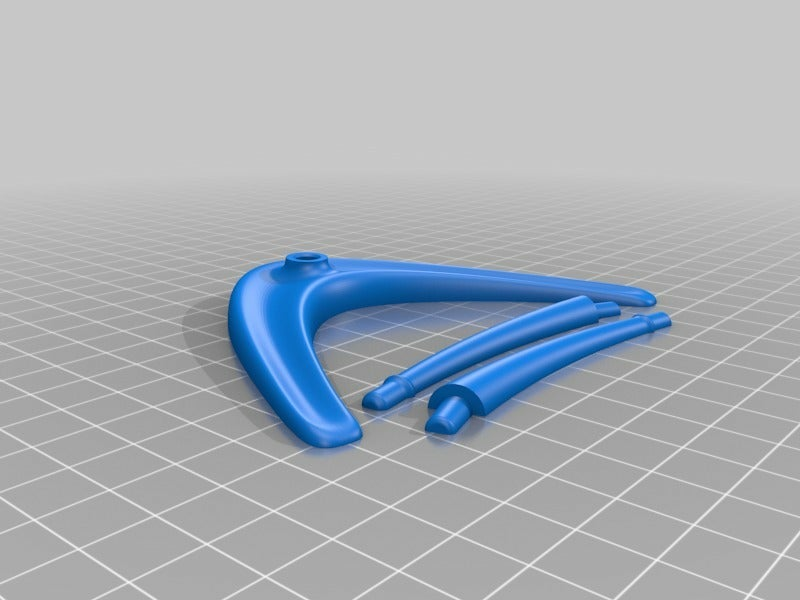

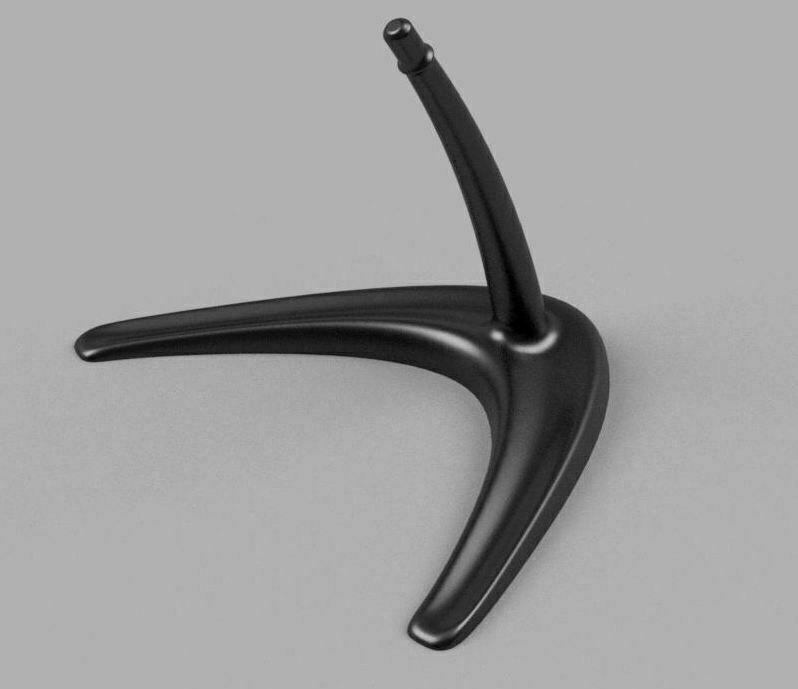

Hay dos versiones diferentes de la Aeronave incluida. La llamada "Bede5_AircraftforStand_RTP.stl" tiene un agujero en la parte inferior para el soporte. El modelo se puede girar en el soporte.

La impresión de los archivos STL al 100% dará como resultado un modelo con una envergadura de 210 mm, lo que lo hace aproximadamente a escala 1:25 del BD-5J real con una envergadura de 17 pies. El fuselaje tiene 155 mm de longitud.

10 de febrero de 2018: Encontré una pequeña zona en la boquilla con un grosor de pared inferior a 0,4 mm que provocó un pequeño defecto en los modelos que imprimí hasta ahora. Los nuevos archivos STL tienen ahora 0,8 mm de grosor de pared en esta zona.

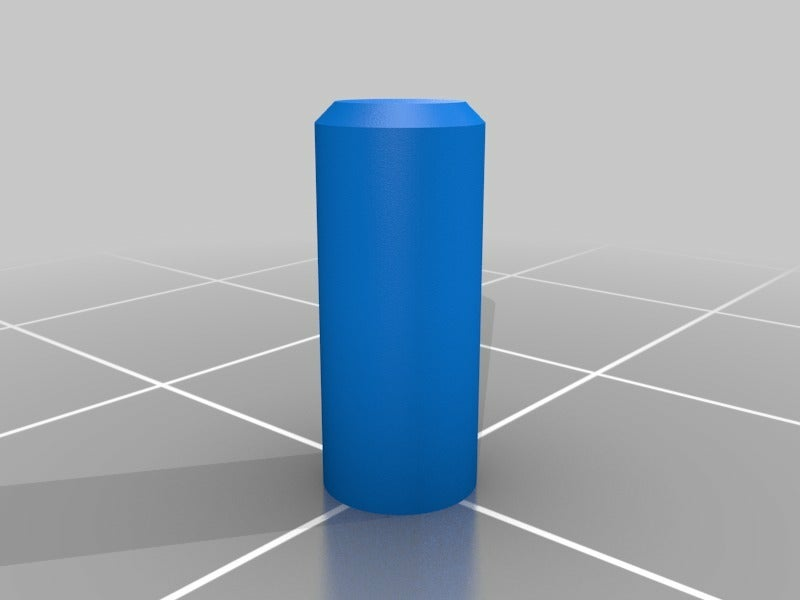

25 de febrero de 2018: Todos los nuevos archivos STL. Fuselaje ahora tiene conductos NACA y clavijas para la alineación. Elevador y estabilizador vertical con forma corregida, puntas de ala redondeadas.

-
