Reactor de arco de Iron Man 2

Impresiones 3D gratis Reactor de arco de Iron Man 2, KellywatchthestarsImpresiones 3D gratis Reactor de arco de Iron Man 2, KellywatchthestarsImpresiones 3D gratis Reactor de arco de Iron Man 2, KellywatchthestarsImpresiones 3D gratis Reactor de arco de Iron Man 2, KellywatchthestarsImpresiones 3D gratis Reactor de arco de Iron Man 2, KellywatchthestarsImpresiones 3D gratis Reactor de arco de Iron Man 2, KellywatchthestarsImpresiones 3D gratis Reactor de arco de Iron Man 2, Kellywatchthestars

¿Usted imprimió 3D este modelo?

Descripción del modelo 3D

Esta es mi versión del Reactor de Arco Iron Man II.

4 piezas impresas, (28) LED's blancos de 5mm, (28) resistencias 0805ish de 820 ohmios. Mucha soldadura. Superpegamento. Energía de 12V de algún tipo.

Parámetros de impresión 3D

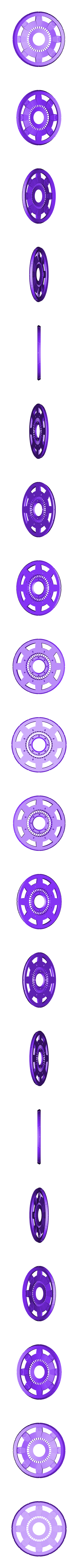

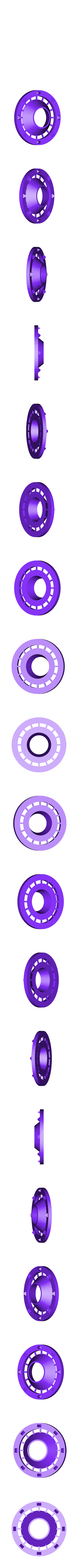

Imprimir las 4 piezas. La baja altura de la capa es necesaria en las bobinas y en el núcleo para minimizar el efecto "escalera".

Además, las piezas están diseñadas para un ancho de extrusión de 0,4 mm. Cualquier otra cosa que no sea eso no ha sido probada.

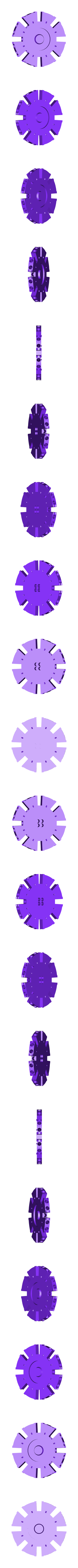

Todo puede ser de ABS negro/gris excepto el difusor, que debe estar hecho de PLA azul transparente en el relleno más bajo.

4 Los LEDs necesitan ser cortados/ lijados para que encajen en los 4 agujeros del centro.

Las resistencias son un poco incómodas ya que usé las versiones de montaje superficial 0805. Hice todo esto en un día con lo que tenía a mano, así que no te disculpes. No intente esto si no tiene buenas habilidades para soldar. Has sido advertido.

He subido algunas de mis fotos del cableado, pero como puede haber tantas variaciones, te dejaré decidir sobre tus propios detalles.

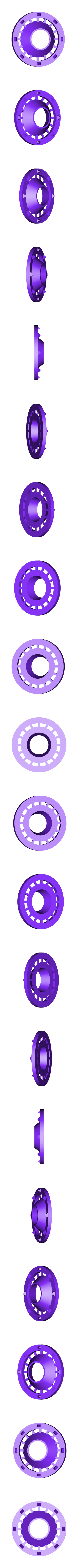

EDICIÓN: 13 de julio de 2013 - Añadido el núcleo y las bobinas con ranuras más anchas para ayudar en el corte con algún software.

  • Formato de modelo 3D : STL
