1/30 Escala A330-300 Sección de cola - RC EDF

Descargar diseños 3D gratis 1/30 Escala A330-300 Sección de cola - RC EDF, DirtyDeeDescargar diseños 3D gratis 1/30 Escala A330-300 Sección de cola - RC EDF, DirtyDeeDescargar diseños 3D gratis 1/30 Escala A330-300 Sección de cola - RC EDF, DirtyDeeDescargar diseños 3D gratis 1/30 Escala A330-300 Sección de cola - RC EDF, DirtyDee

¿Usted imprimió 3D este modelo?

Descripción del modelo 3D

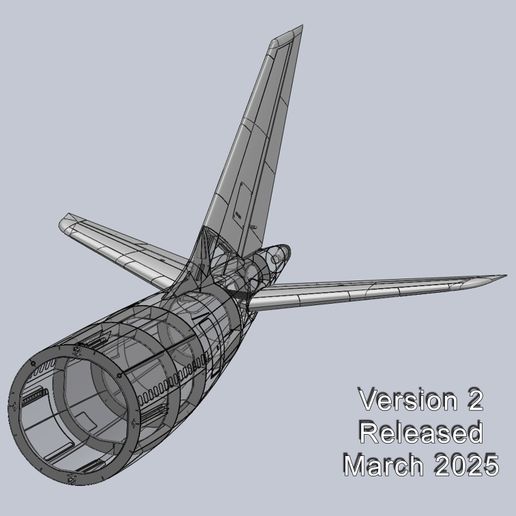

Aquí está la sección de cola para un avión de pasajeros impreso en 3D que estoy diseñando actualmente. La cola será compatible con la liberación final del fuselaje completo. Planeando un lanzamiento en el verano de 2019.

Construye el registro aquí:

https://www.rcgroups.com/forums/showthread.php?3117172-1-30-Scale-Airbus-A330-300-(Impreso en 3D)

El diseño se basa en un enfoque de construcción de 2 perímetro (0,8 mm de espesor de pared) para minimizar la cantidad de soportes internos necesarios. Estoy utilizando ABS ya que las piezas pueden ser soldadas con acetona, y pesan ~15% menos que el PLA

Las características incluyen

-Pestañas de alineación que proporcionan una superficie adicional de pegamento y un montaje más fácil.

-Trampillas servo incorporadas

-Puñaladas horizontales desmontables

-Desprendimiento de la "base de sacrificio" en la parte inferior de las piezas para reducir la urdimbre y el pie de elefante en varias partes. Esta es una sección de 15 mm que se desecha después de la impresión. Una ligera flexión quitará limpiamente la base de las piezas.

Todas las piezas pueden ser impresas sin soportes, con la excepción de Tail4.

Voltee las partes del fuselaje sobre la placa de construcción de modo que la "base de sacrificio" se encuentre en la placa de construcción.

-Se requiere un tubo de carbono de 6x4x175mm para las puñaladas horizontales.

-Se necesitan tubos de carbono de 6x4x190 mm (cantidad 4) para su fijación al fuselaje delantero.

-Bisagras de nylon dobles necesarias para el timón y los elevadores.

-Marcar ligeramente con un xacto el servo escotilla para soltarlo de las piezas. Es posible que se requiera una intromisión suave.

Edición: 2019-11-28

Añadido Prusa Gcodes

Parámetros de impresión 3D

ABS: Boquilla de 255 grados C, lecho de 80-100 grados C. Altura de capa de 0,2 mm.

Todas las piezas pueden ser impresas sin soportes, con la excepción de Tail4.

  • Formato de archivo 3D : ZIP

Palabras-clave

Creador

Designs 14
Descargadas 1900
Seguidores

RC Plane Enthusiast.

Licencia

CC BY NC ND

Página traducida por traducción automática. Ver la versión original.

Los más vendidos de la categoría Juegos


Añadir un comentario

5 comentarios

Thanks for your quick reply. Wrote to you but I have erased my message by mistake so I start again. I am really interested in the Excel file because your data can help me with the expected weight of the parts and printing time. If the weight of the parts to be printed is too much, I can compensate with the extrusion multiplier and check the results after printing. I'll let you know the result if you are interested in to share them with other modellers. Could you please let me know when I can expect to download the data sheet ?

On the other hand, it seems to me logic that you try to reduce the weight with different printing methods and then design the nacelles for bigger engines. I am interested in both.

Thanks again.

Rafael

Thanks Rafael,

I can add the excel tracking sheet to the main download. I'm not sure if the gcodes will work on the CR10, but you might be able to go into each gcode file with a text editor to tweak settings like retraction to work with your printer. You can use any slicer Slic3r, CURA, etc.otherwise, and the parts dont require complicated settings.

No update yet for bigger engines. I will begin that work in the spring time but I first want to try some different printing methods for some of the parts for weight reduction.

Hi DD,
A couple of days ago I have downloaded your A330-300 model and read completely the build discussion in RC groupes. I found it very interesting and explained several points that I have doubts. Thank you very much for such an outstanding model. Now I am waiting to receive the PLA filament to start printing as soon as possible. Can you share with us the Excel sheet with the weight of the parts and printing time ? Since your G-codes included in the downloaded package are made to print ABS part in a Prusa machine, I imagine that they are not compatible with my CR-10, so, am I forced to slice the model in CURA? The updates for bigger engines, did you make them ? I would appreciate your prompt reply.
By the way I think your A330 is the best 3D printed model design I ever seen. Congratulations!
Rafael

Yes, this is 100% compatible with the full model.

Is this free part updated in respect with the full model? I mean, if I print it, will it fit the final model?
