Abrazadera de unión simple de inglete (para marcos de cuadros)

¿Usted imprimió 3D este modelo?

Descripción del modelo 3D

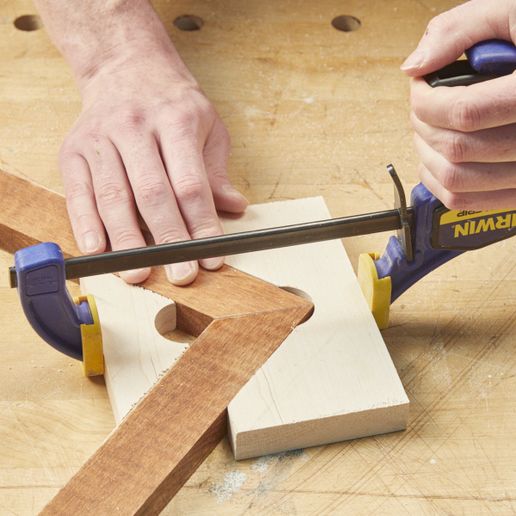

Se me ocurrió la idea de crear este diseño para la impresión en 3D, basado en un diseño de Matt Boley, que se encuentra en Family Handyman. Enlace: https://www.familyhandyman.com/woodworking/miter-joint-clamp/

Parece que no encuentro ningún recorte de madera de ese tamaño en el lugar donde vivo, así que decidí intentar diseñar e imprimir en su lugar.

NOTA: Todavía no he impreso, pero la forma/tamaño/etc. parece encajar en los detalles del enlace. Pasé por netfabb y también verifiqué la integridad del modelo en Simplify3D (S3D), así que debería imprimirse en letra pequeña.

Sugiero imprimir en ABS o PETG, pero el PLA también puede estar bien (usaré PLA+) - Yo sugeriría además un grosor de pared extra, capas sólidas superiores e inferiores (5 como mínimo) y un alto porcentaje de relleno (50% + nido de abeja) para asegurar la rigidez.

He incluido STL's con:

  1. ambas partes

  2. parte exterior por sí sola

  3. parte interior por sí sola

-- Esto debería facilitar la impresión en 3D más rápida de cualquier pieza de repuesto si fuera necesario.

El grosor de la abrazadera es de 20 mm (aprox. 1").

La longitud es de 160mm (aprox. 6.3")

La profundidad es de 90mm (aprox. 3.5")

(equivalente a una pieza de madera de 1 x 4, tan cerca como...)

También he incluido el archivo SKP de Sketchup, si desea cambiar las dimensiones, etc.

Comentarios bienvenidos! :)
