SISTEMA DE FILTRADO ANYCUBIC MONO X VOC

**Sistema de filtrado para Anycubic Mono X

**Introducción

Las impresoras de resina 3D liberan partículas denominadas COV (compuestos orgánicos volátiles). Además de su desagradable olor, estas partículas son perjudiciales para la salud.

Algunas de estas partículas pueden filtrarse con elementos caros como los filtros de aire de carbón activado y HEPA.

En esta impresora, el aire contaminado se extrae normalmente por la parte inferior, al no poder instalar allí un sistema de filtración, el aire es conducido a la parte trasera de la impresora, donde se puede limpiar.

Composición del sistema

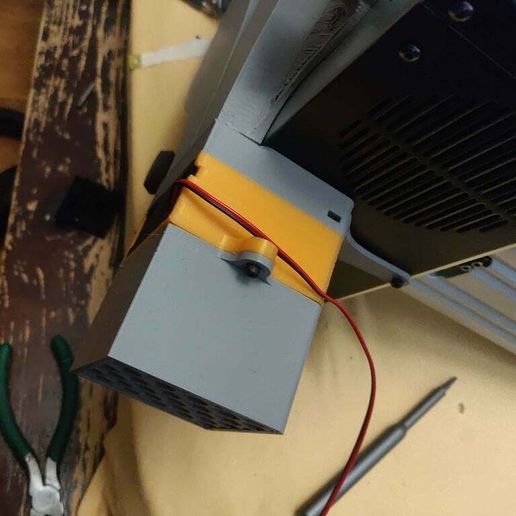

El sistema de filtración está compuesto por un filtro HEPA H13 y carbón activado (en forma de cápsulas o espuma). Para facilitar la salida del aire, se instala un ventilador (60 x 60 x 25mm de 24V) junto a los elementos filtrantes.

Al no querer desmontar la impresora, y menos aún cambiar el sentido de giro de los ventiladores de refrigeración de la pantalla LCD, he querido modelar un sistema de filtración que no requiera ninguna modificación de la impresora. La alimentación del ventilador se realiza mediante un convertidor ACDC.

Adem-s de los STL, se proporcionan todos los archivos de diseÒo, por si quieres hacer alguna modificaciÛn o si tienes alguna duda sobre la instalaciÛn.

Para el montaje, solo necesitas tornillos M3 y tuercas:

• 4* M3 x 8mm : enlace

• 2 * M3 x 35mm : link

• 2 * M3 x 50mm : link

Filtración: Filtro HEPA H13 + espuma/cápsulas de carbón activado

• Filtro HEPA H13 (tomar el "color" 1Pcs filtro negro)

enlace

• Espuma de carbón activado: No he probado este método, pero parece menos restrictivo (menos oposición al aire que con las cápsulas, sin necesidad de imprimir el portacápsulas de carbón) :

link

• Cápsulas de carbón si la opción de espuma no te convence (100g son suficientes):

enlace

Flujo de aire

• Ventilador 606025 24V :

enlace

• Fuente de alimentación ACDC 24V :

enlace

*Opcional *

Todo el conjunto es opcional y se refiere a la caja DCDC para el ventilador:

Caja convertidora de DCDC a 24V con interruptor y LEDs.

Esto es opcional, yo no tenía una fuente de alimentación ACDC de 24V, así que usé una fuente de alimentación ACDC de 12V con un convertidor DCDC XL6019 ajustado a 24V). Si no necesitas la conversión de voltaje (fuente de alimentación y ventilador a 24V o ambos a 12V) puedes seguir utilizando la caja para el interruptor y el LED indicativo, de lo contrario sólo tienes que conectar tu ventilador directamente a la fuente de alimentación ACDC.

• Convertidor DCDC XL6019 :

enlace

• Conector jack 2.1 macho :

enlace

• Conector jack hembra 2.1 :

enlace

---

Sistema de filtración para Anycubic Mono X

**Introducción

Las impresiones en 3D liberan partículas denominadas VOC (compuesto orgánico volátil). Además de su olor desagradable, estas partículas son nocivas para la salud.

Una parte de estas partículas puede ser filtrada con elementos de fácil limpieza como el carbón activo y un filtro de aire HEPA.

En esta impresora, el aire contaminado se extrae normalmente por la parte inferior, no pudiendo instalar un sistema de filtración en este lugar, se conduce el aire a la parte superior de la impresora, o puede ser desviado.

Composición del sistema

El sistema de filtración se compone de un filtro HEPA H13 y de carbón activo (en forma de geles o espuma). Para facilitar la salida de aire, se instala un ventilador (60 x 60 x 25mm de 24V) al lado de los elementos filtrantes.

Sin querer desmontar la impresora, y menos aún cambiar el sentido de rotación de los ventiladores de refrigeración de la pantalla LCD, he querido modelar un sistema de filtración que no requiere ninguna modificación de la impresora. El ajuste del ventilador se realiza mediante un convertidor ACDC.

Además de los STL, se suministran todos los archivos de diseño, en caso de que desee realizar algunas modificaciones o si tiene dudas sobre el montaje.

Para el montaje, sólo necesita un tornillo de banco M3:

• 4* M3 x 8mm : lien

• 2 * M3 x 35mm : lien

• 2 * M3 x 50mm : lien

Filtración : Filtro HEPA H13 + Mousse/gélulas al carbón activo

• Filtro HEPA H13 (prendre 1Pcs black filter) :

lien

• Mousse au charbon actif : je n'ai pas essayé cette méthode, mais elle semble moins contraignante (moins grande opposition à l'air qu'avec les gélules, plus besoin d'imprimer le support de gélules de charbon) :

lien

• Gélules de charbon si l'option de la mousse ne vous convient pas (100g est suffisant):

lien

Ventilación

• Ventilador 606025 24V :

lien

• Alimentación ACDC 24V :

lien

Opciones

Todo el conjunto es opcional y se refiere al arrancador DCDC para el ventilador :

Convertidor DCDC a 24V con interruptor y LED

Esto es opcional, no dispongo de alimentación de 24V ACDC, por lo que he utilizado una alimentación ACDC de 12V con un convertidor DCDC XL6019 ajustado a 24V). Si no necesita la conversión de tensión (alimentación y ventilador en 24V o los dos en 12V) puede utilizar el interruptor y el LED indicador, pero basta con conectar su ventilador directamente a la alimentación ACDC.

• Convertidor DCDC XL6019 :

lien

• Conector jack 2.1 macho :

lien

• Conector jack 2.1 hembra :

lien
