Plantilla de perforación Perfil de aluminio 20

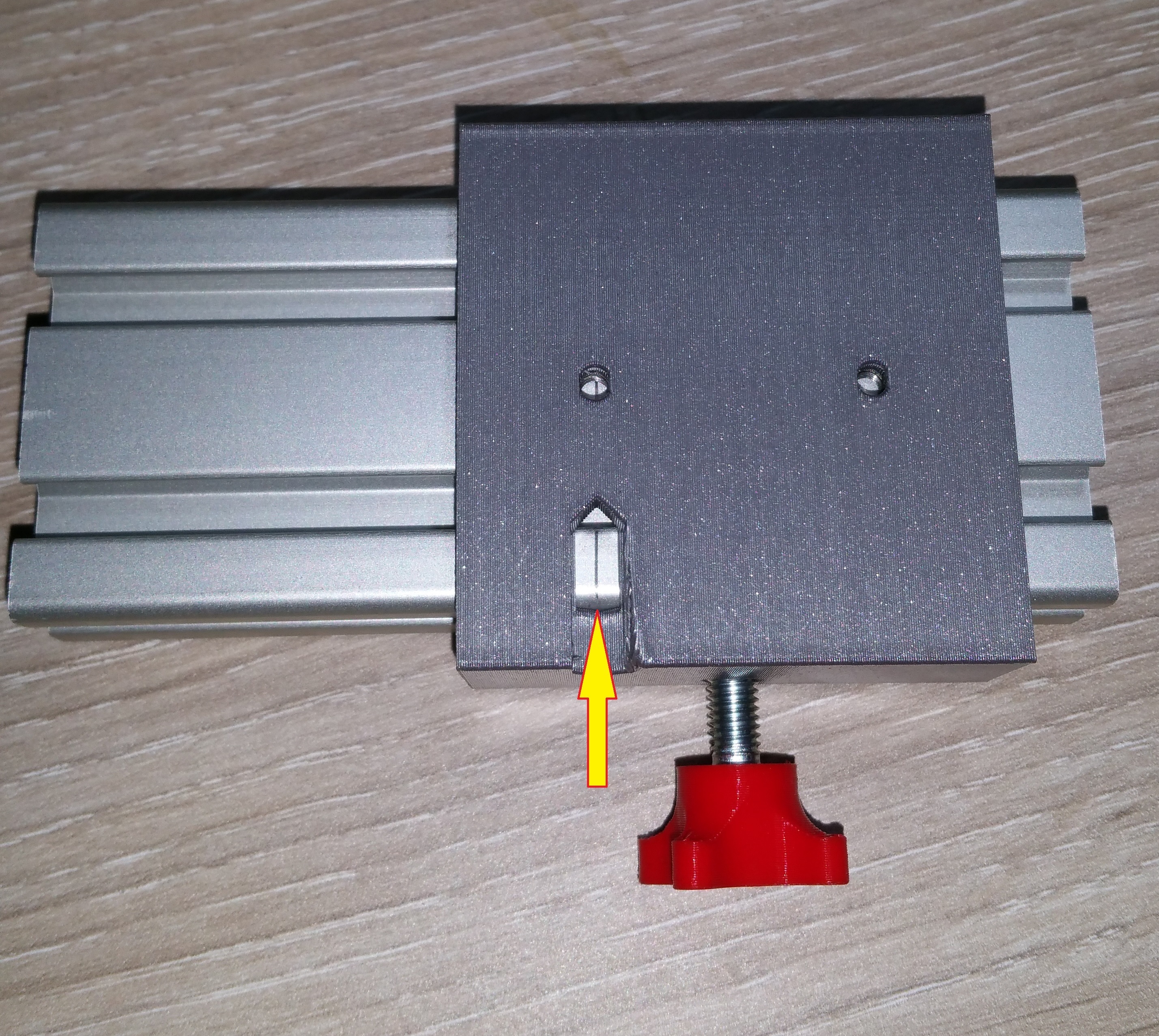

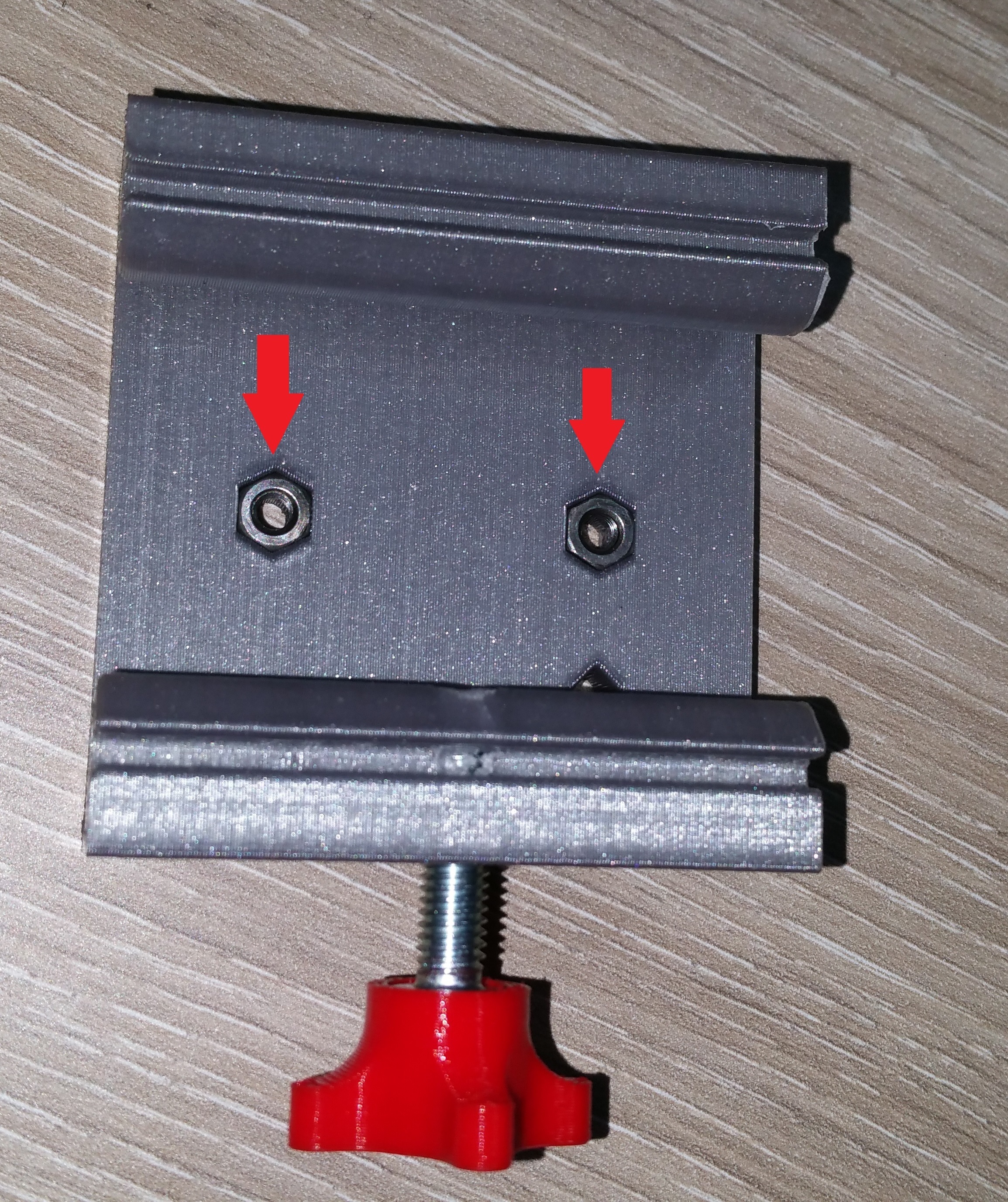

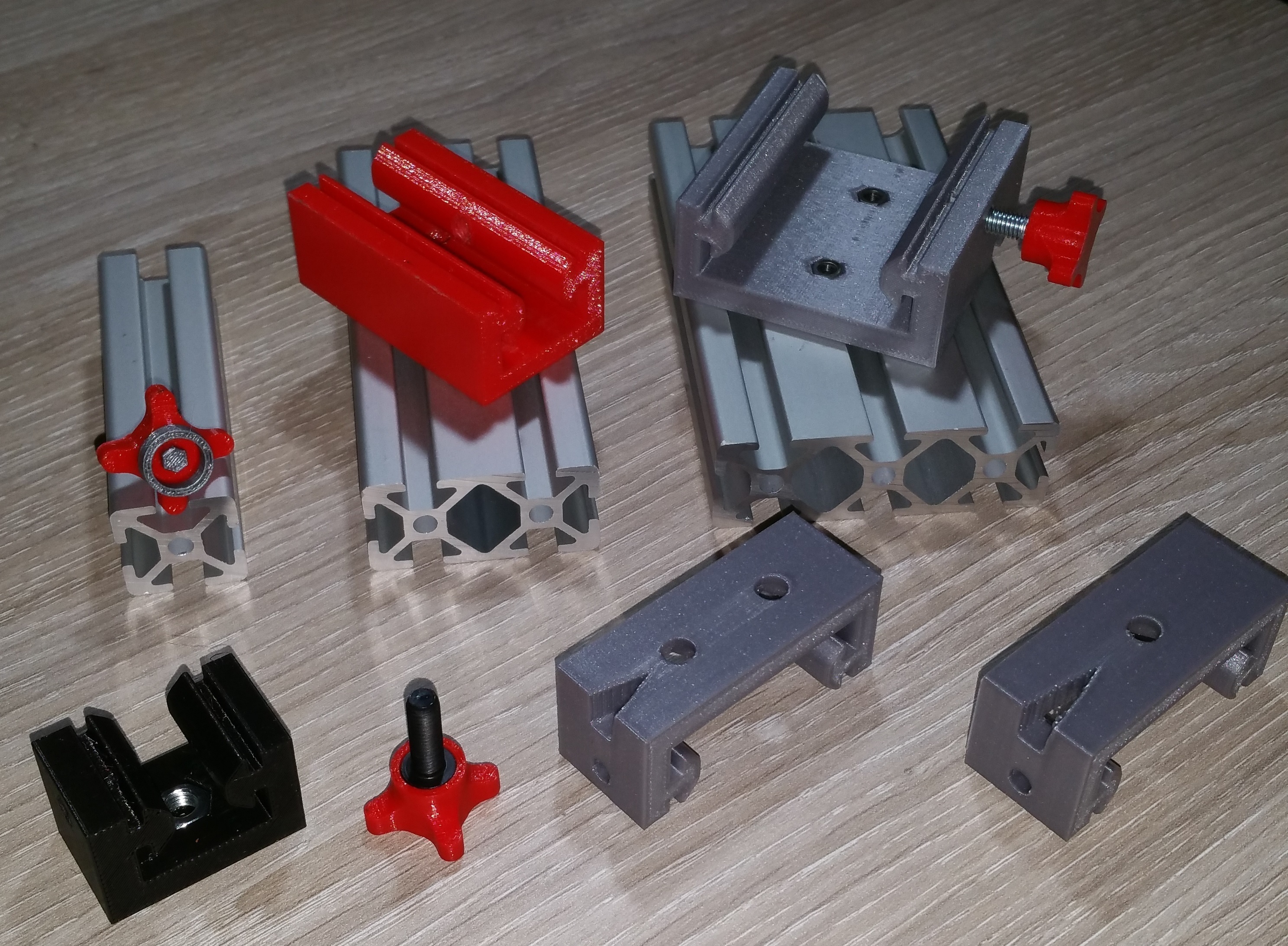

Es difícil trabajar con perfiles de aluminio y sobre todo perforar para poder ensamblar elementos o simplemente los perfiles entre ellos con precisión. Por ello, ofrezco un conjunto de plantillas probadas y funcionales. Todo lo que tienes que hacer es imprimir las plantillas que quieras y montar una tuerca M3 o M5. Los taladros realizados se adaptarán para poder roscar en M3 o M5 (Ø2,5 para M3 y Ø4,2 para M5) porque son las tuercas las que guiarán el taladro y sus Ø ya están adaptados. Con este set, podrá trabajar en perfiles de aluminio 20x20, 20x40 y 20x60, la lista es la siguiente:

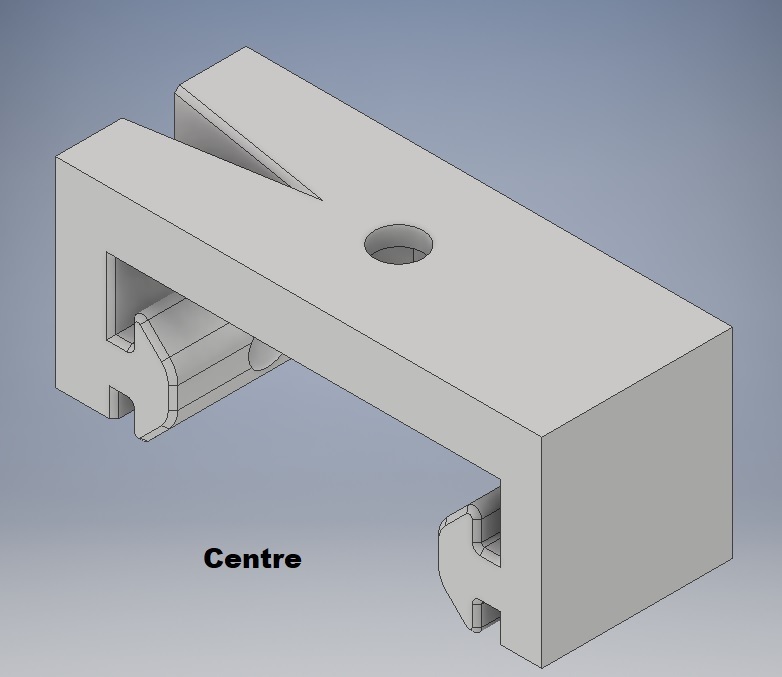

• 20x20 1xM5 centro

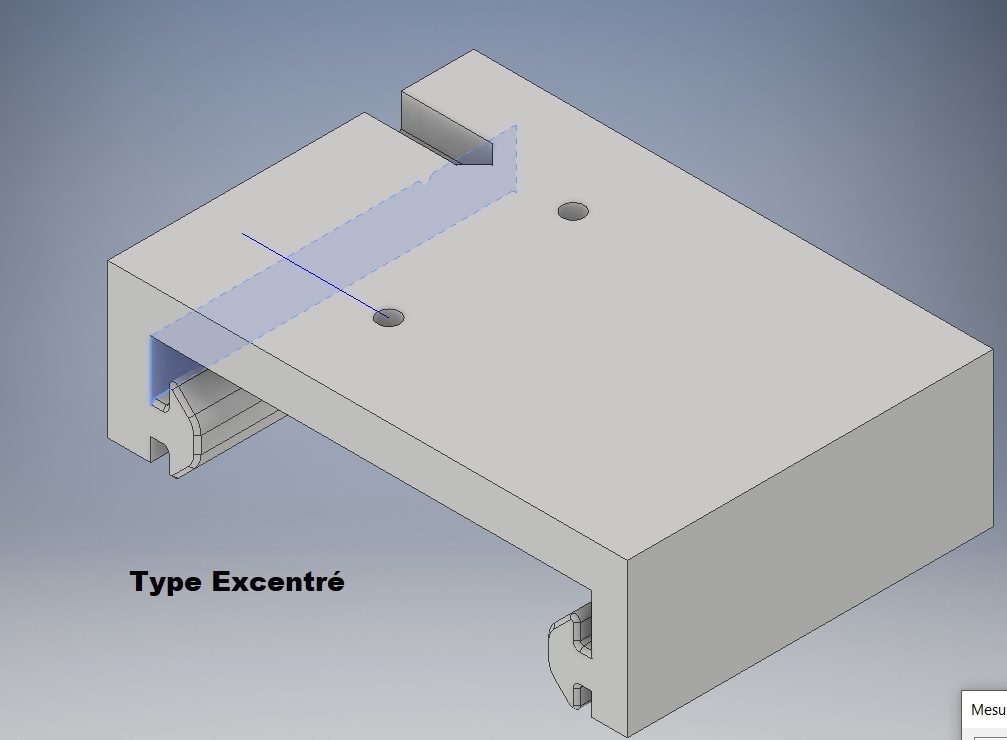

• 20x20 2xM3 descentrado 6mm Distancia central 25,2mm

• 20x40 1xM5 centro

• 20x40 2xM3 centro 25,2mm paso

• 20x40 2xM5 distancia central 20mm

• 20x60 2xM3 distancia central 20mm distancia central 25,2mm

• 20x60 3xM5 distancia central 20mm

• Abrazadera del mango M5

Para el mango de sujeción, le aconsejo que, si es posible, golpee sólo con un grifo M5 en la plantilla antes de insertar el tornillo M5 CHC, de lo contrario, elija tornillos autorroscantes. Introduzca el tornillo M5 CHC en el mango con fuerza (preferiblemente con un tornillo de banco).

Si descarga este conjunto, puedo hacer plantillas según sus elecciones a petición (diferentes dimensiones, distancias entre centros, Ø).

PETG mínimo 30% capa de relleno 0,2
