Ultimate Creality K1 / K1C / K1SE / K1 Max D3D Linear X Rail Upgrade (no necesita root y es totalmente compatible con CFS)

** Ahora compatible con TODAS las máquinas de la serie Creality K1 - K1 / K1C / K1SE & K1 Max & Totalmente compatible con la actualización de impresión multicolor 2025 CFS **

** ACTUALIZACIÓN Feb 2025 - Ahora compatible con Cartographer 90° Bed Levelling Probe **

** ACTUALIZACIÓN Junio 2025 - Ahora compatible con la actualización v.popular del hotend Microswiss **

Trató de problemas de VFA en las impresoras Creality K1?

Quieres una solución para eliminar VFA pero no impactar el volumen de construcción?

También quiere una solución que significa que usted no necesita para erradicar su máquina?

Entonces no busques más.

Recibí mi Creality K1 Max hace unos meses y me encanta, pero me decepcionó la calidad de impresión en las caras verticales.

Busqué por internet para ver qué opciones había, pero todas las soluciones que encontré parecían caras, requerían modificaciones en el firmware de las impresoras y, en general, suponían una pérdida de volumen de construcción, así que decidí hacer algo al respecto.

Mis objetivos eran simples:

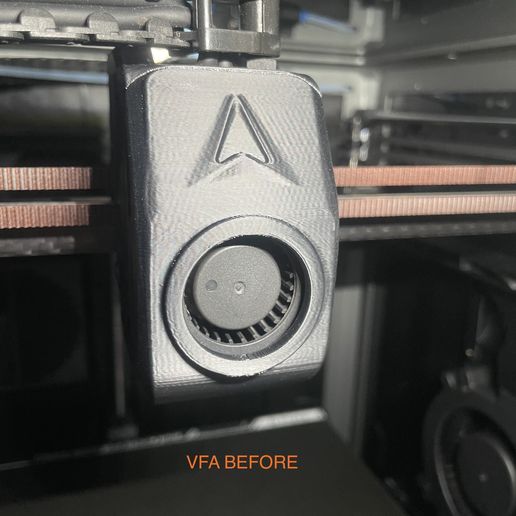

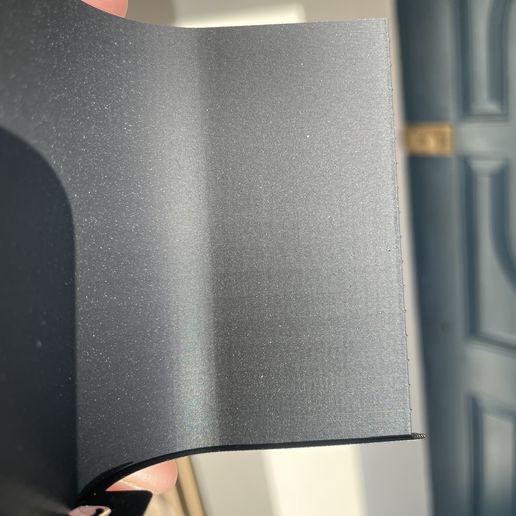

• Eliminar el fallo común del VFA

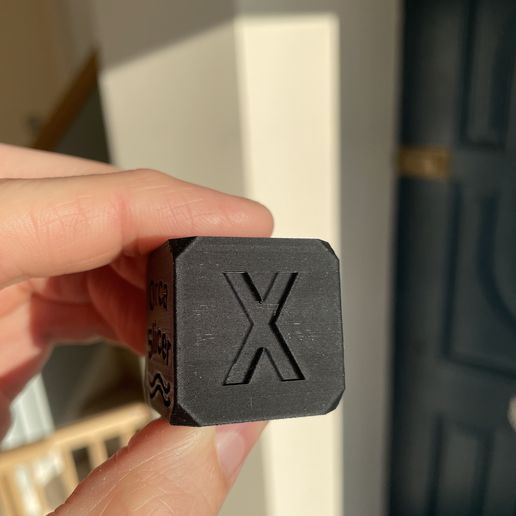

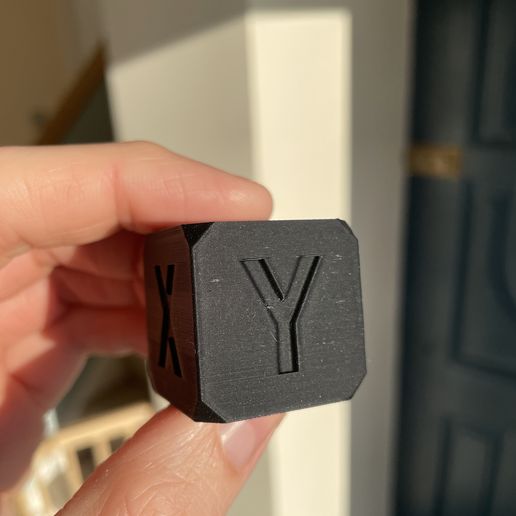

• Eliminar el efecto fantasma

• Hacer un kit de actualización de rieles X que funciona en máquinas arraigadas o no arraigadas

• Sin impacto en las dimensiones del área de impresión X x Y

• Hacer que se vea cerca de stock y en consonancia con el diseño Creality y menos como una idea de último momento

• Sin impacto para iniciar scripts de impresión para limpieza/limpieza de boquillas

• ¡Hacer pórtico más ligero que el stock!

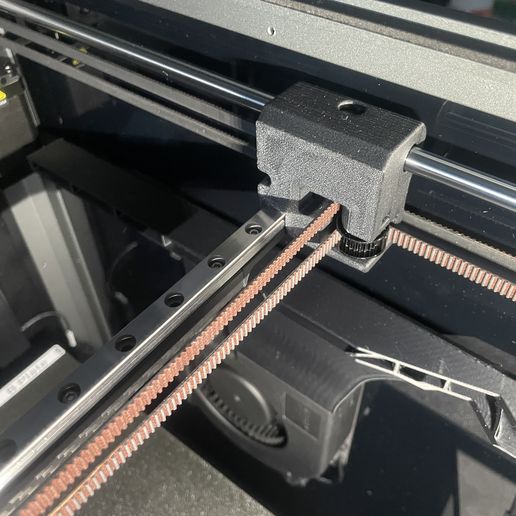

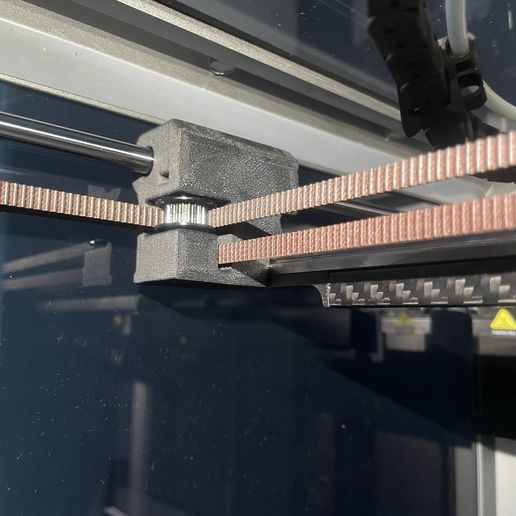

• Hacer las poleas del bloque XY accesibles para que si un rodamiento falla no se requiera un desmontaje completo

El diseño está completo y TODOS los objetivos se han cumplido.

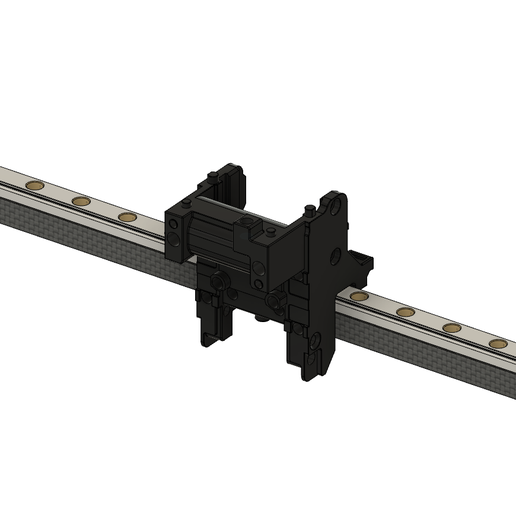

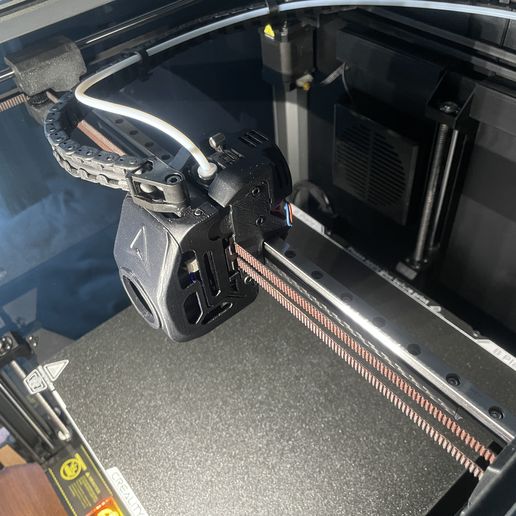

La actualización utiliza un raíl MGN9H en lugar de un MGN12H como en otros kits de actualización para ahorrar peso, pero está reforzado por una sección de caja de carbono para una rigidez adicional. Esto ha dado lugar a una reducción en el peso del pórtico en 170g vs el diseño de Creality stock que ha ayudado enormemente a la calidad de impresión.

He pasado muchos meses trabajando en esto y perfeccionarlo. Los resultados se pueden ver por sí mismo en las fotos adjuntas.

Lo que obtendrá:

• Todos los archivos de piezas impresos para imprimir la actualización

• Lista completa del hardware necesario y enlaces donde comprarlo

• Manual de instrucciones de 36 páginas para el montaje de las piezas impresas y la instalación completa.

• LISTA DE MATERIALES -

Piezas impresas - Aprox 150g de filamento de alta temp.

x4 Cojinetes de brida F623ZZ (3x10x4mm)

x2 Poleas 20T con agujero de 3mm

x1 Guía lineal MGN9H - Precisión Clase C / Precarga Z1 - 400mm K1 Max / 320mm K1/K1C/K1SE

x1 Tubo cuadrado de carbono 10x10x8 - 500mm

x21 Insertos térmicos de latón M3x5mm (5mm OD)

x3 Insertos térmicos de latón M3x3mm (5mm OD) [+x2 para la edición Cartographer]

x2 Arandela M3

x3 Tuerca cuadrada M3

x2 Tornillo de cabeza cilíndrica de botón/SOC M3x6

x6 Tornillo de botón/SOC M3x10

x4 M3x14 Tornillo de cabeza cilíndrica ultrabaja*.

x4 M3x5 Tornillo de cabeza cilíndrica ultrabaja*.

x2 M3x20 Tornillo de cabeza cilíndrica ultrabaja*.

x1 M3x29 Tornillo de cabeza cilíndrica ultrabaja*.

x1 tornillo de cabeza cilíndrica ultrabaja M3x30*.

x4 M3x6 Tornillo de cabeza cilíndrica ultrabaja* [sólo edición Cartographer]

x1 Disipador térmico Creality**

*Para ahorrar dinero pedí tornillos Ultra Low Allen Head de 30mm de largo y los recorté

**Sólo es necesario si tienes el último disipador con las aletas curvadas en la parte trasera, ver fotos para más detalles.

** ACTUALIZACIÓN 03.02.25 **

Sin embargo, sólo hay dos inconvenientes:

1. No funciona con la cámara Creality LiDar ya que no es posible montar la cámara en la posición requerida debido al raíl lineal. Para mí esto no fue mucho problema ya que había dejado de usar y retirado la cámara LiDar meses antes. Sin embargo, si usted está interesado en este modelo / actualización, pero el uso de su cámara LiDar, Im lo siento, esto no es para ti.

2. Me han hecho saber que Creality han cambiado su diseño del disipador de calor hotend. Si usted tiene la última boquilla unicornio y disipador de calor con las aletas curvas en la parte posterior, por debajo del extrusor, entonces usted tendrá que reemplazar el disipador de calor con la versión no curvada o la versión negro y plata. Esta versión no curvada está disponible en aliexpress por 5USD aprox.

Alternativamente puede recortar la versión curvada.

NOTA - Esto sólo afecta a las últimas máquinas con la boquilla de unicornio y el disipador de calor de plata NUEVO ALL.

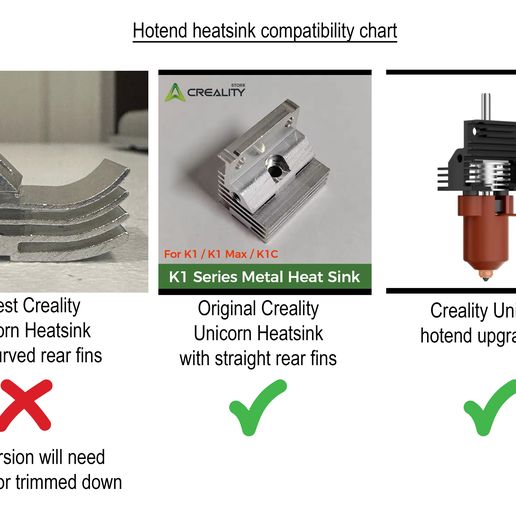

Vea las fotos de arriba para la tabla de compatibilidad.

Adecuado para la impresión FDM utilizando materiales resistentes a altas temperaturas y fuertes, tales como, ABS, ASA, ABS-GF, ABS-CF, ASA-CF etc. NO apto para PLA o PETG.

Para obtener instrucciones completas de pintura, consulte la guía suministrada.
