Reloj Benjamin Franklin

?
Calidad de creación: 5,0/5 (1 voto)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.

Descripción del modelo 3D

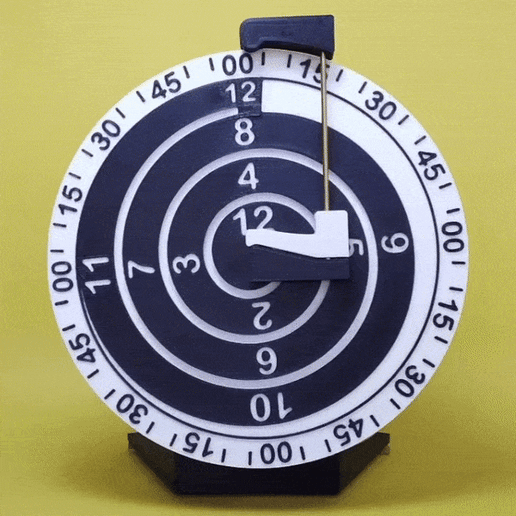

El original Reloj Benjamin Franklin

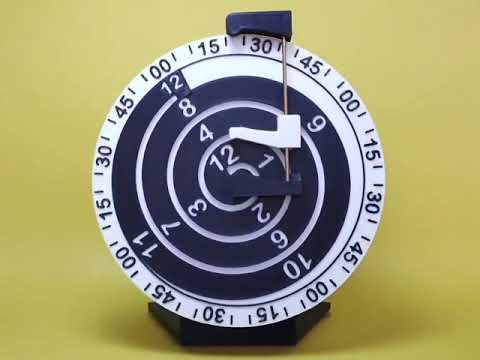

Mi versión

Guía de montaje


Piezas necesarias:

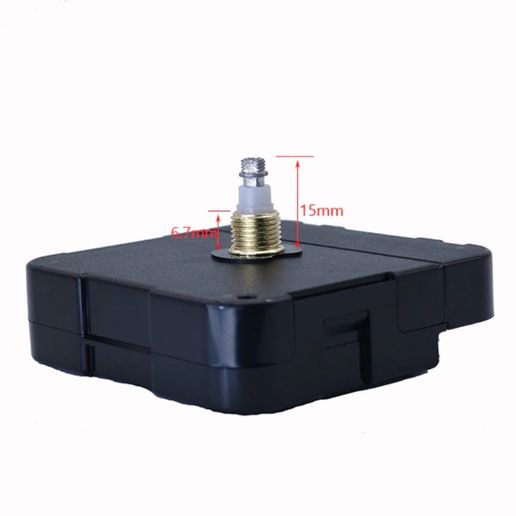

  • Movimiento de reloj de alto par 12888 con eje roscado de 6~7mm y 20mm de longitud total del eje con tuerca de latón para el eje de minutos, con arandela de goma, arandela plana y tuerca para el montaje. Sample

  • 1 pieza de varilla redonda de 26mm de largo x 2mm de diámetro (latón o acero inoxidable). Los extremos deben estar libres de rebabas y biselados para permitir una fácil inserción.

  • 1 pieza de 10 mm de longitud del mismo material que la anterior.

  • 1 pieza de 6,5mm de longitud de filamento de 1,75mm.

Herramientas necesarias:

  • Broca de 2 mm.

  • Un escariador hecho con una longitud de ~50mm de varilla redonda de 2mm con la punta cortada en diagonal aproximadamente a 45°. Deje las rebabas y los bordes afilados como están.

  • Broca de 3mm para eliminar las rebabas de los agujeros.

  • Tornillo de banco para la broca y el escariador. (incluido)

  • Llave para apretar la tuerca del reloj y la tuerca de latón del eje de los minutos (archivo .stl incluido).


Parámetros de impresión 3D

La pieza más grande es el Dial - 150mm de diámetro.

Cambio de color después de la capa por encima de 3mm.

PLA

Altura de la capa 0,2mm

Ancho de extrusión 0,5mm 2-3 perímetros

10% de relleno

Información sobre el 3D archive

  • Formato de diseño 3D: PDF y STL Detalles del fichero Cerrar
    • Chassis.stl
    • Clock Wrench with Slot.stl
    • Dial.stl
    • Drive Gear.stl
    • Driven Gear.stl
    • Franklin clock Assembly Guide.pdf
    • Hand.stl
    • Pin Vise 2.0.stl
    • Pin Vise 3.0.stl
    • Stand.stl
    • hook 26.stl
    • hook 28.stl

    Más sobre los formatos

  • Fecha de publicación: 2022-07-04 11:19

Copyright

©

Palabras-clave

Creador

Eclectic designs. Mostly functional prints. Please browse my creations. You might just find one that suits your taste.
