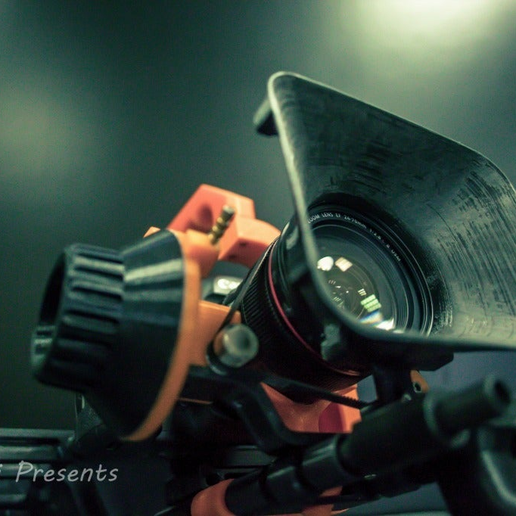

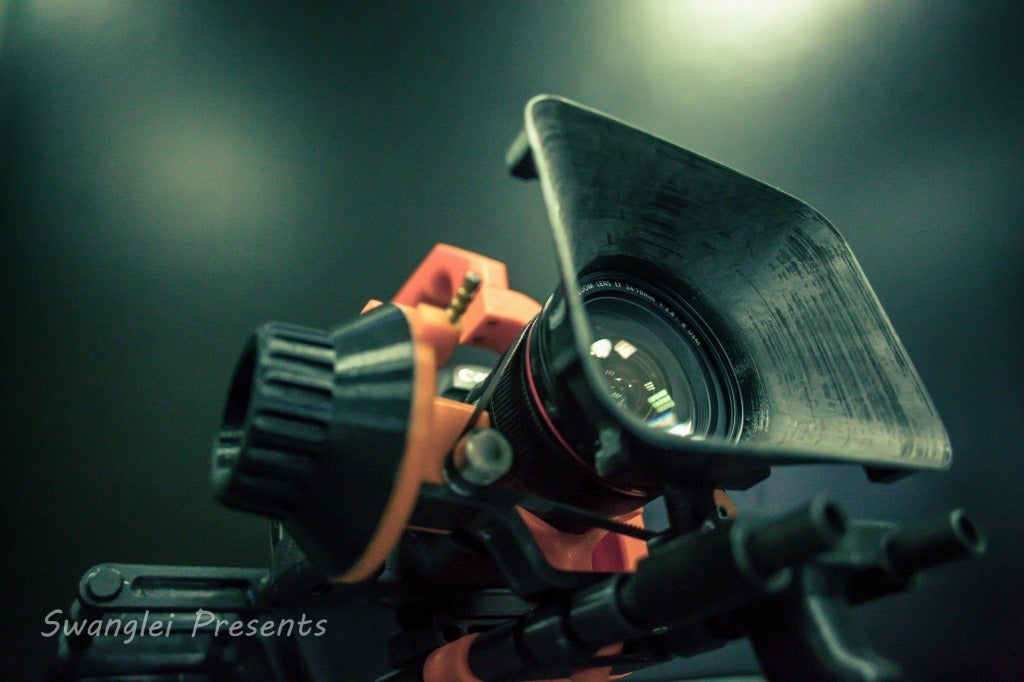

equipo de hombro

?
Calidad de creación: 0,0/5 (0 votos)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.
  • 292 vista
  • 1 me gusta
  • 6 descargas

Descripción del modelo 3D

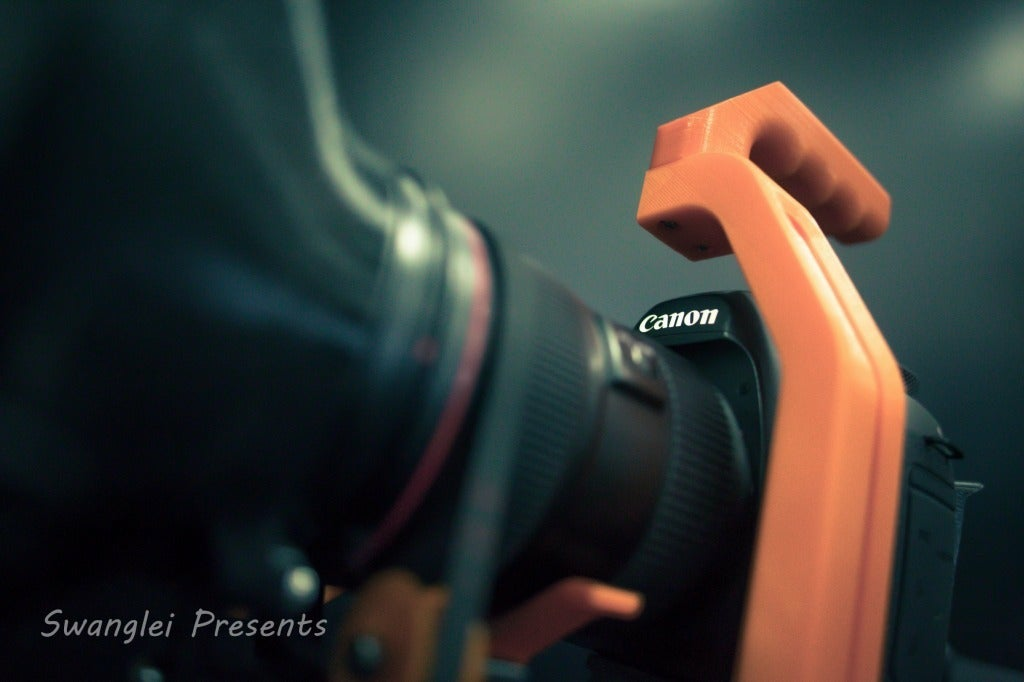

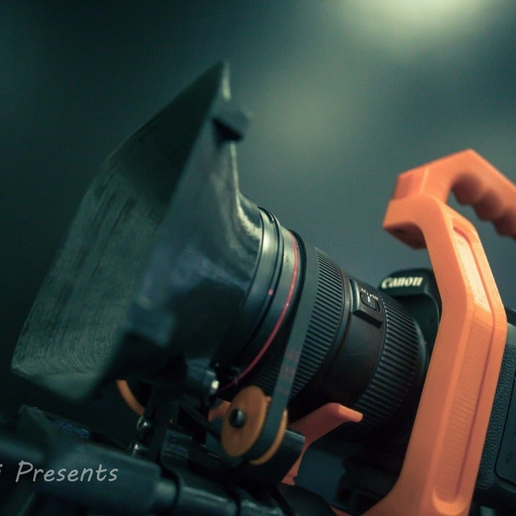

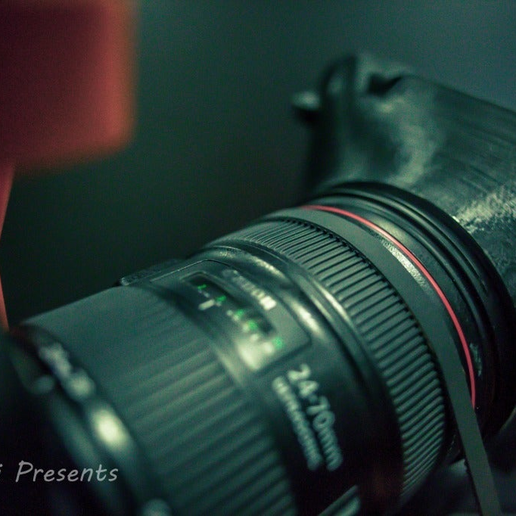

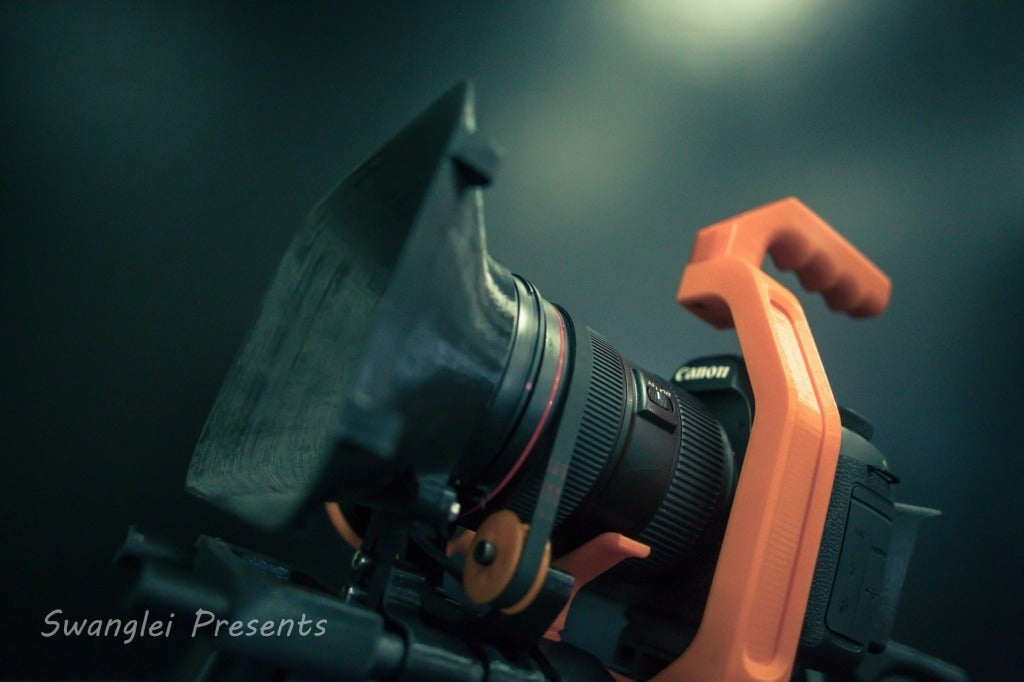

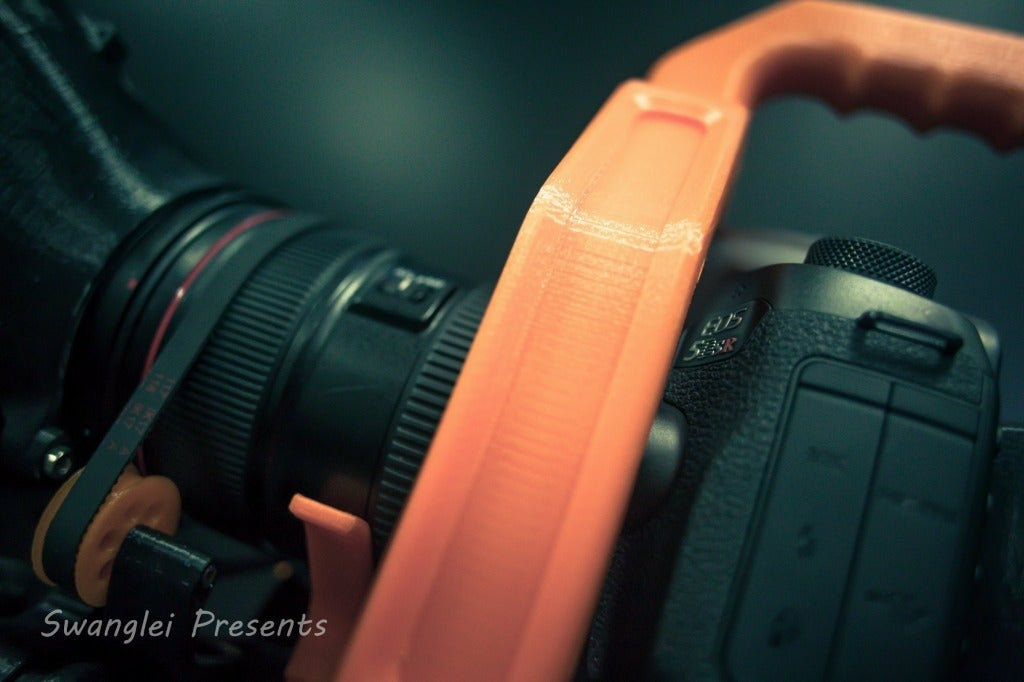

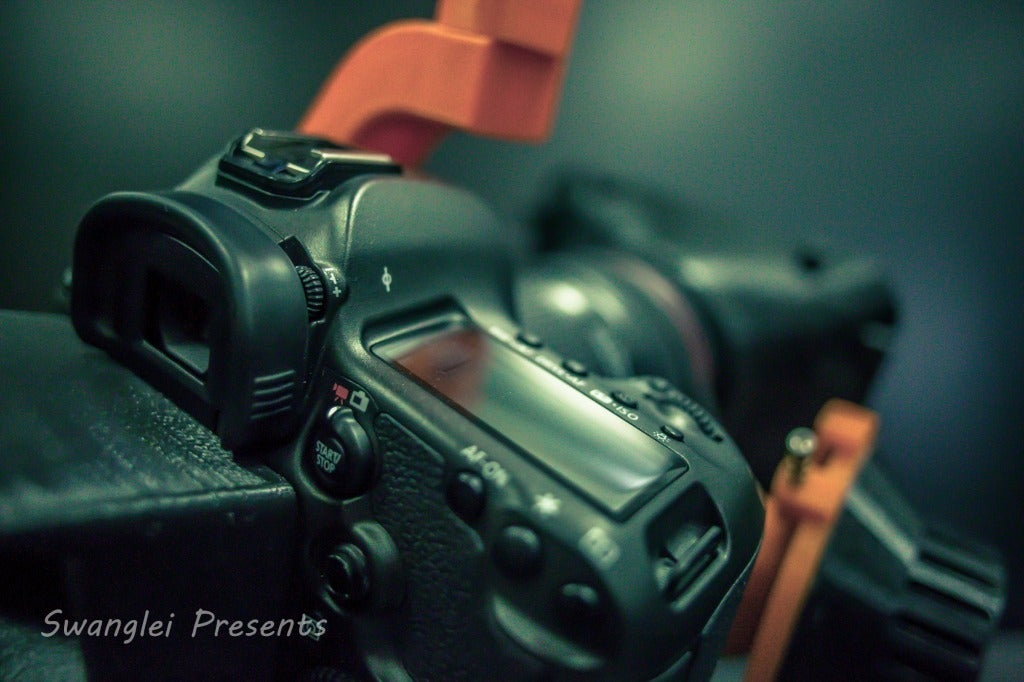

Una cosa es que este conjunto no sólo se ajustan a la Canon 5D, sino también otras cámaras, lo que usted necesita para cambiar es la placa de liberación rápida (Clamp), rediseñar una placa y la disminución de la Raised.And la mayoría de ellos es todo se puede ajustar...

La diferencia más importante entre la plataforma de hombro en venta y la mía es el diámetro de las dos varillas.La mía está utilizando 12mm tubo de fibra de carbono, no 15mm tubo de aluminio.





Yo he añadido ext 0,4mm de tolerancia para la mayoría de los diámetros,si estás ensamblando piezas de impresión y te sientes suelto por la varilla,quizás necesites algo de pegamento...





La mayoría de las piezas de impresión fueron impresas por la impresora 3D Overlord que es hecha por el equipo de Dreammaker, y la más grande (TopHandleConnecter) fue impresa por Prsim, también es de Dreammaker, su impresora 3D de generación anterior.

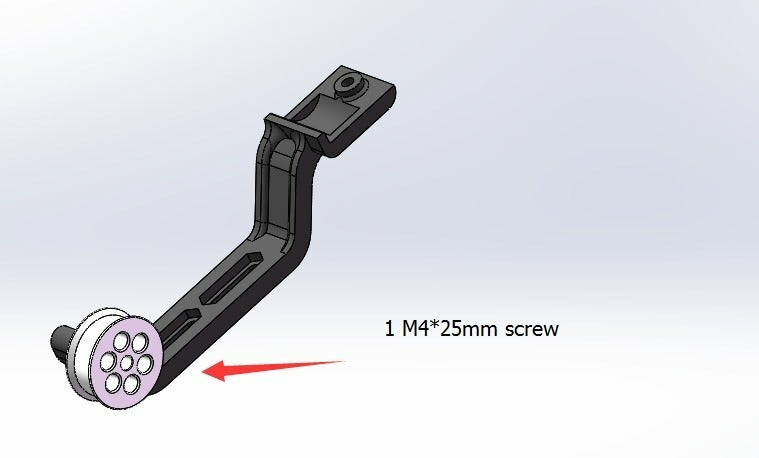

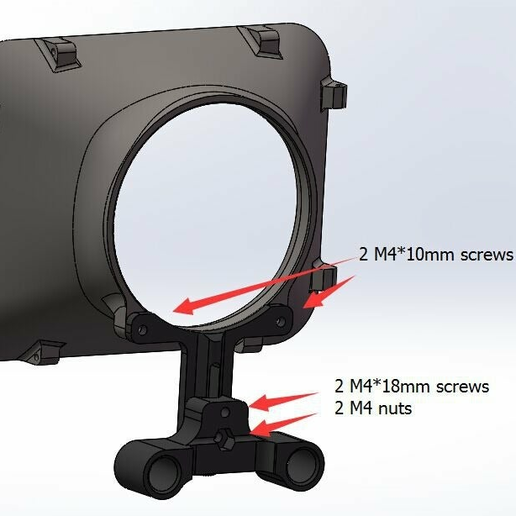

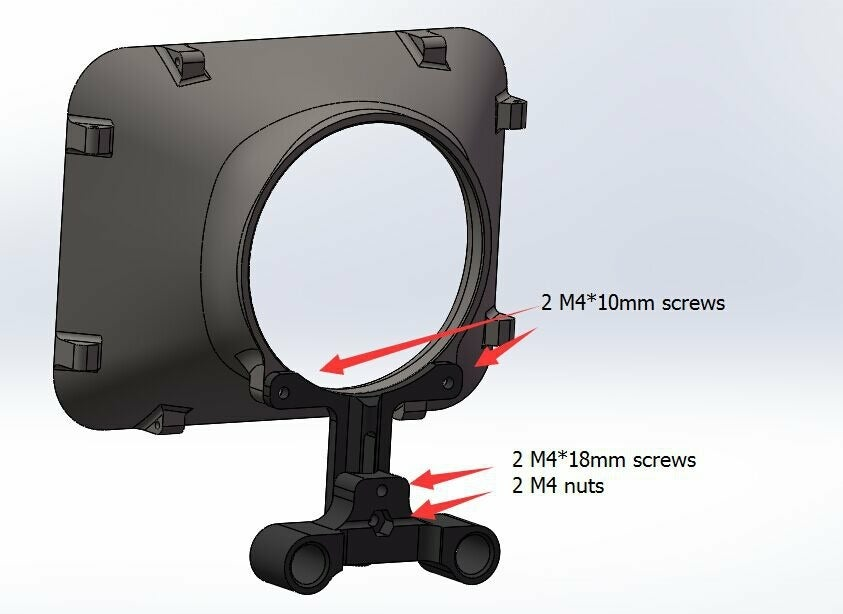

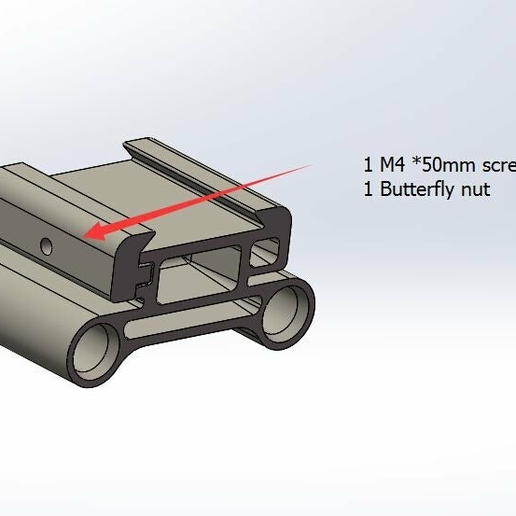

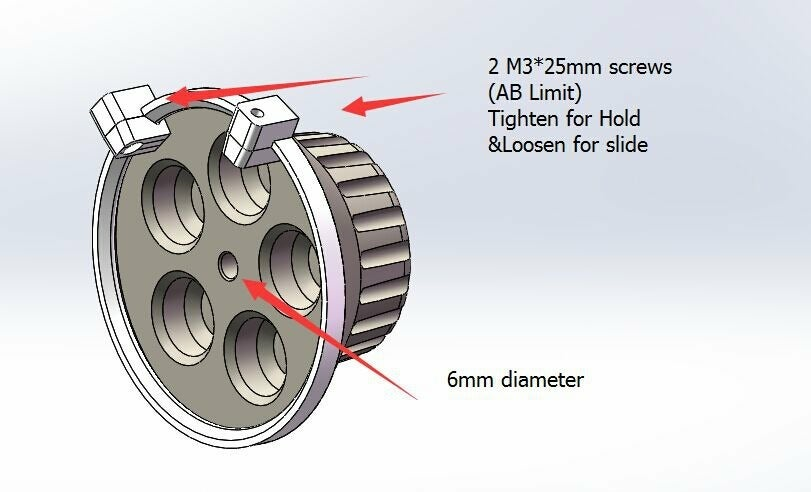

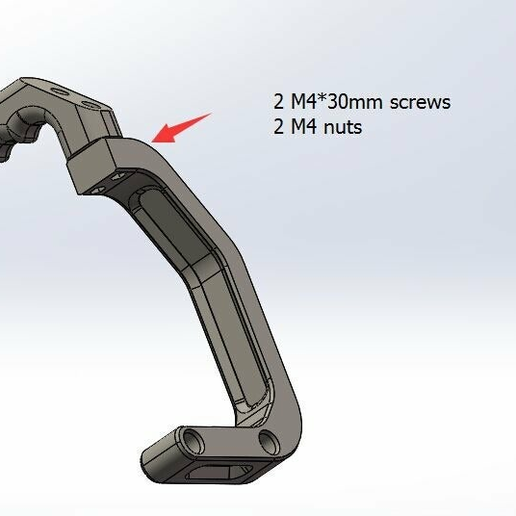

He hecho un conjunto de fotos que introdujo los tornillos de montaje.





hombro_Carrier_Connecter esta parte debe ser impreso dos veces...(fuerza)

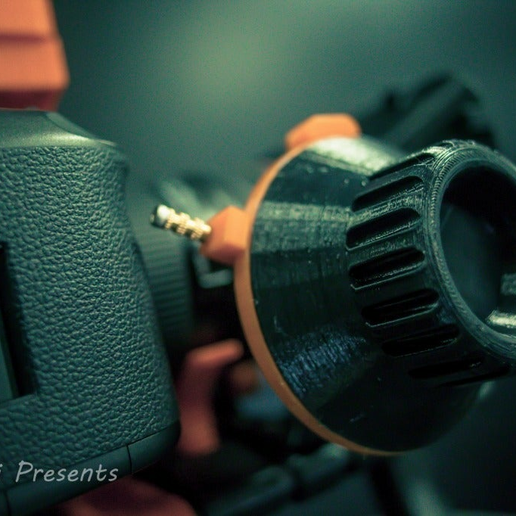

ps:habrá al menos tres tableros de fibra de carbono para el Lens Hood ...publicaré el archivo CAD leter...





 Leter, tal vez pueda filmar algunos videos (en realidad ya lo he hecho)

Y el enlace del engranaje de tornillo sin fin:https://item.taobao.com/item.htm?spm=a1z09.2.0.0.NGtbdA&id=17352109451&_u=765kgh64ed9

Realmente no sé si ustedes pueden abrirlo y comprarlo.....

y la varilla que necesita el tornillo sin fin es de 4mm&6mm

(si lo compras tal vez necesites comprar también )

y usted puede conseguirlo también desde el mismo lugar, y los enlaces es:https://item.taobao.com/item.htm?spm=a1z09.2.0.0.NGtbdA&id=45114001387&_u=765kgh6babe

Información sobre el 3D archive

  • Formato de diseño 3D: STL Detalles del fichero Cerrar
    • AB_Limit_Part1.STL
    • AB_Limit_Part2.STL
    • AB_Limit_Rail.STL
    • Clamp.STL
    • Clamp_Base.STL
    • Clamp_Base_Part2.STL

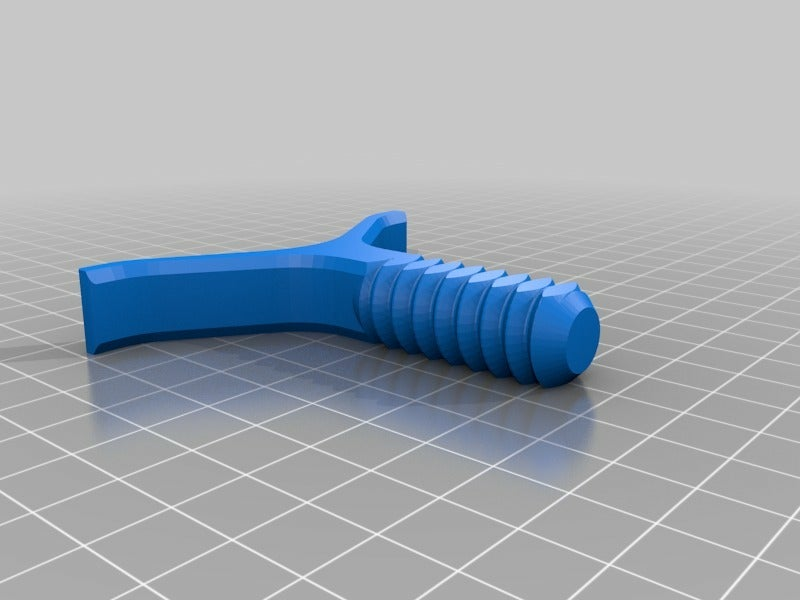

    • FocusAdjusting.STL
    • FocusNorb.STL

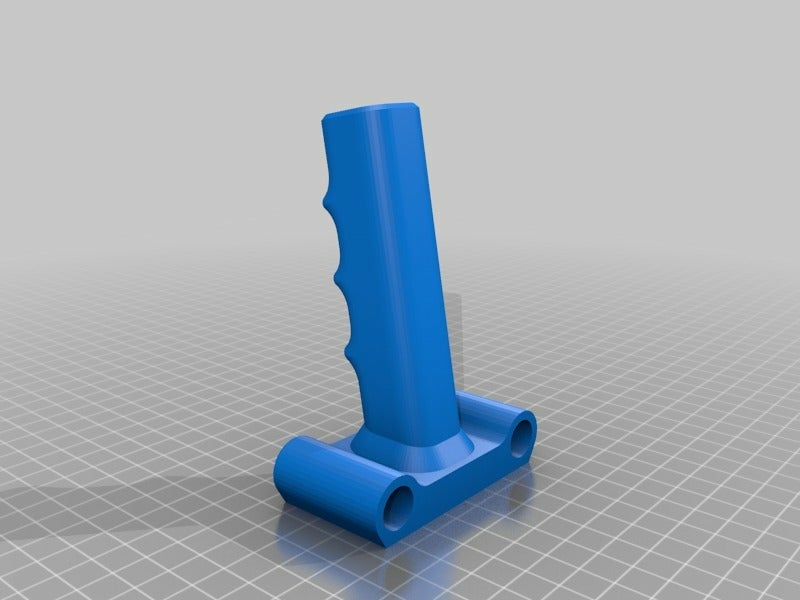

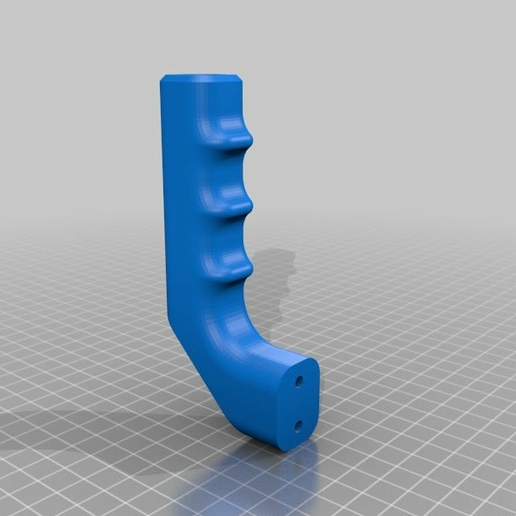

    • Front_Handle.STL

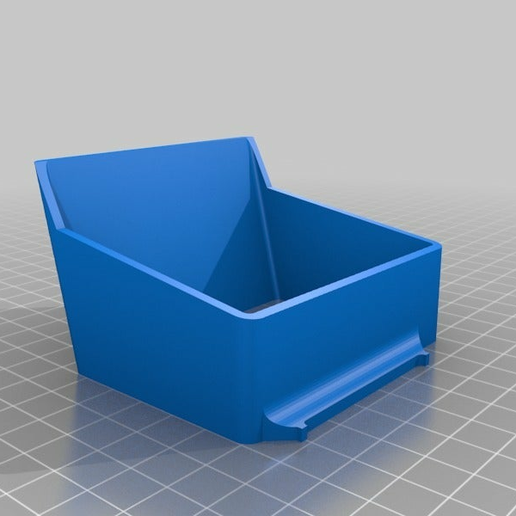

    • Glare_shield.STL

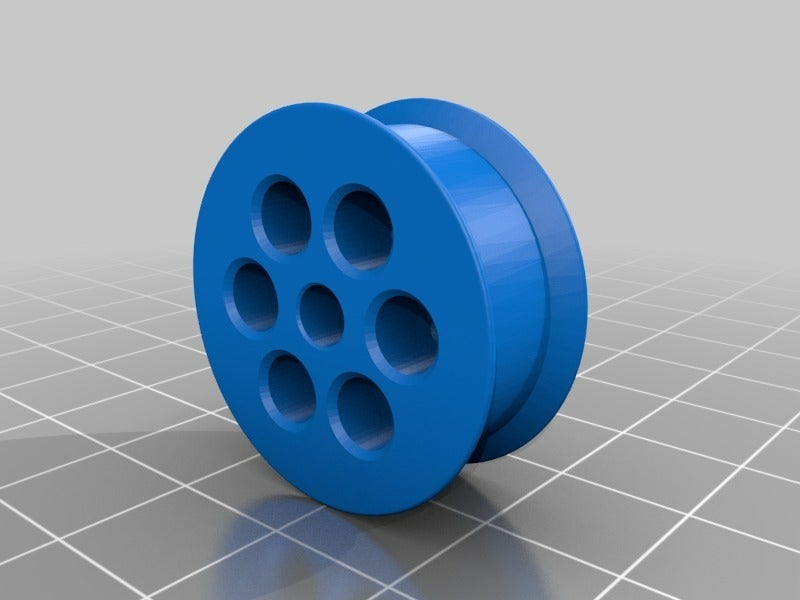

    • Lens_Driven_Wheel.STL
    • Lens_Focus_Plate.STL
    • Lens_Focus_Slider.STL
    • Lens_Holder.STL
    • Lens_Holder_Nut.STL
    • Lens_Holder_Plate.STL

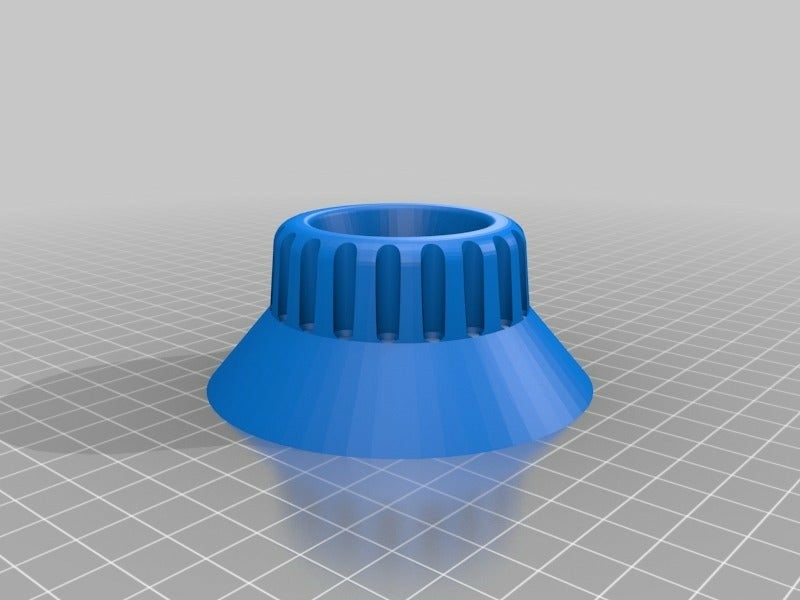

    • Lens_Hood_Adjust.STL
    • Lens_Hood_Base.STL

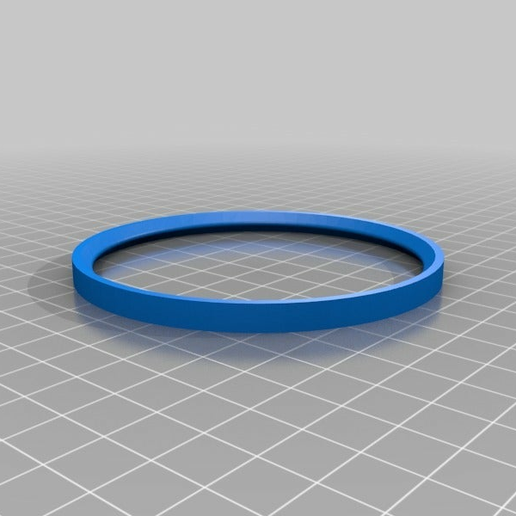

    • Lens_Hood_For_82mm_UV.STL

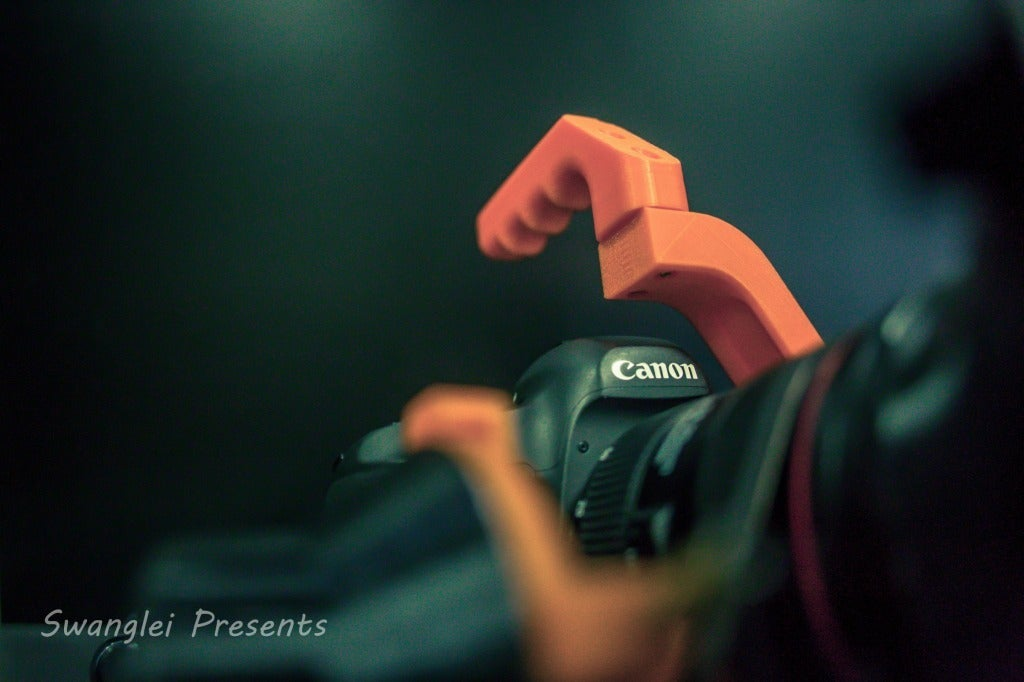

    • Top_Handle.STL
    • Top_Handle_Connecter.STL

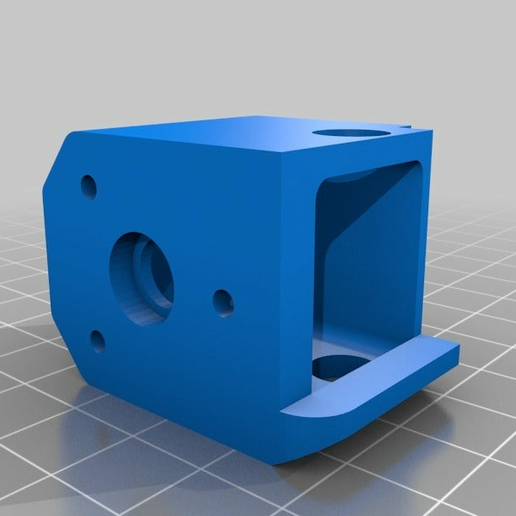

    • WormGears_Box.STL
    • shoulder_Carrier.STL
    • shoulder_Carrier_Connecter.STL

    Más sobre los formatos

  • Fecha de publicación: 2021/02/19 09:47

Licencia

CC BY NC SA
