Altavoz de bocina trasero V2.0 BL2 - Bluetooth, activo, pasivo

Así que aquí está. Besando la rana V2.0.

Esta versión es un rediseño completo de la V1.0, sigue siendo igual de elegante, súper barato, totalmente imprimible PERO suena MUCHO mejor. Este altavoz Bluetooth de bocina con carga trasera utiliza un controlador de 3,3" (a diferencia del original de 2 1/2") y una placa Bluetooth de 1 USD y un amplificador de 3,5 USD. El costo total debe ser de alrededor de 20 dólares. El recinto con la bocina cargada por detrás (por favor, lea a continuación si no está familiarizado con el concepto) es también un rediseño completo.

Sin embargo, el concepto sigue siendo el mismo. Es como besar a la rana. Besas ese pequeño altavoz y esperas que se convierta en un príncipe. Y sí, lo hace... Es realmente sorprendente la cantidad de sonido que se puede obtener de estos componentes ultra baratos.

La carcasa es para un driver de 3,3" (6,5 cm). Puedes usarlo como altavoz Bluetooth (como hago yo), activo o pasivo. Hay una cámara en la parte trasera para la electrónica (placa BT + amplificador).

• Estoy usando esta Placa decodificadora de MP3 Bluetooth (aprox. 1 USD)

• adem-s de un barato TPA3116 D2 Dual Channel 50Wx2 Amplifier Module (approx. USD 3.5) - esto es est-reo, asÌ que cortocircuito los canales L y R que vienen de la placa BT

• más cualquier fuente de alimentación de 12V/3A

• más un pequeño AMS1117/LM1117 Step Down converter (aprox. 0.2 USD) - éste es para el módulo Bluetooth, que necesita 5V

• El driver que utilizo es un Visaton FRS 8 M - 8 Ohm 8 cm (3.3") full-range speaker (around USD 12). Sin embargo, recuerde que puede utilizar prácticamente cualquier driver siempre que tenga más o menos el mismo diámetro. Cuanto mejor sea el transductor, mejor será el sonido que obtendrás con este diseño.

• Sin embargo, si está dispuesto a gastar un poco más, por ejemplo Aiyima tiene unos cuantos drivers de 3-4" interesantes para elegir.

• Puedes encontrar una lista algo más detallada de suministros en mi Instructable en https://www.instructables.com/Kissing-the-Frog-V20-Back-Horn-Bluetooth-Speaker-F/

Básicamente, cualquier combinación es válida (siempre que el driver sea de 3,3" o más pequeño para que se ajuste a la caja - si usas un driver diferente puede que tengas que adaptar ligeramente los agujeros de montaje o escalar el modelo). Este diseño y componentes están pensados para ser muy económicos. Cuantos mejores sean sus componentes (sobre todo el driver), mejor será el sonido. En otras palabras, antes de besar a la rana, asegúrate de que tiene corazón de príncipe. xD

Básicamente todos los componentes electrónicos son opcionales. Puedes usar igualmente el V2.0 como altavoz pasivo. Solo tienes que conectarlo a tu amplificador favorito. He publicado un recinto para que coincida con el diseño del altavoz basado en este amplificador: 2x50W TPA3116D2 Bluetooth 5.0 Stereo Amplifier Board. Muy contento con esta placa. Utiliza el mismo chip (TPA3116D2) que el amplificador que utilicé en la V2.0, pero tiene una placa mucho mejor diseñada, sin ruido, tiene control de agudos y graves, y un gran sonido.

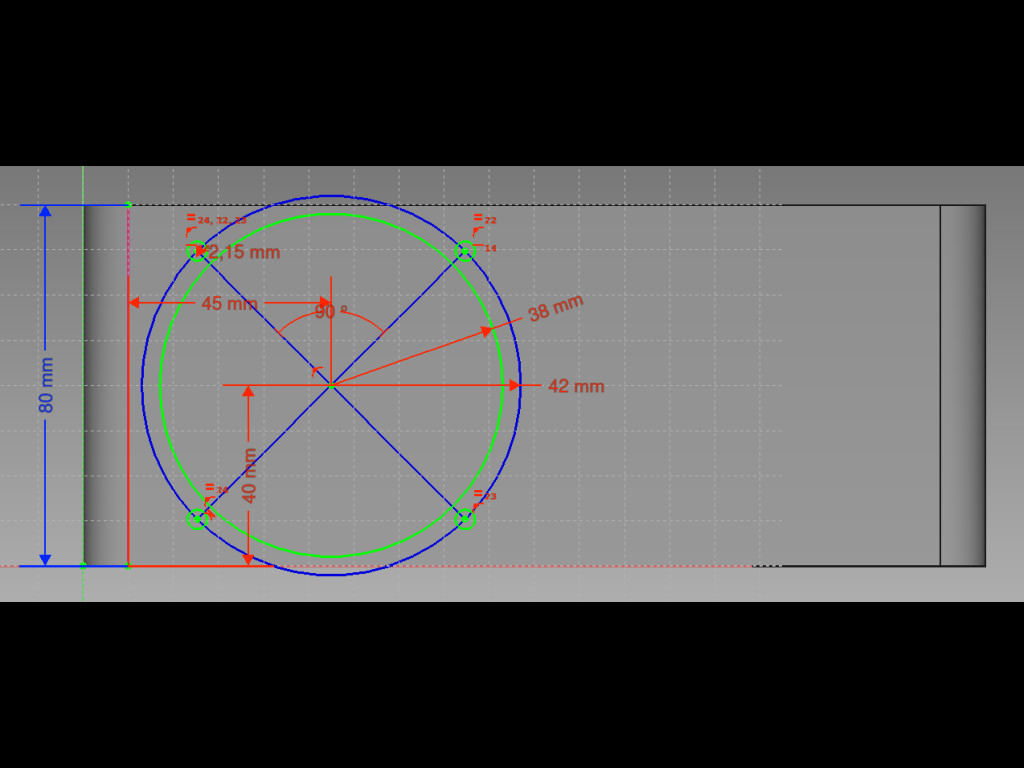

Impresión. Esta debe ser una impresión sencilla. Notarás que el cuerpo tiene una cubierta de 1 mm en un lado. Esto es para darle más estabilidad y facilitar la impresión y la extracción de la impresora. No se necesita ningún soporte ni aditamento. Imprime en PLA (o ABS, PETG...) a 0,28 mm de resolución y (alrededor de) un 15% de relleno. Los paneles laterales se pueden imprimir o cortar (15 x 20 cm) de madera contrachapada de 6-8 mm (yo uso haya). Fijar el frontal y el altavoz (originalmente el driver estaba pensado para ser montado desde el interior, pero se puede montar igualmente desde el exterior, lo que facilita la realización de cambios en una fase posterior) con tornillos M3 y el panel trasero que cubre el compartimento electrónico también. Pegar los paneles laterales a la carrocería. Los pies (los imprimo en TPU) son opcionales. He incluido un dibujo en PDF 1:2 de los paneles laterales si prefieres cortarlos de madera (como hago yo).

• Imprimo el cuerpo principal usando un PLA de fibra de carbono barato, fácil de imprimir y con muy buen aspecto, que da una superficie hermosa, pero por supuesto cualquier PLA/color servirá.

• Los paneles laterales podrían, por ejemplo, imprimirse en PLA de madera - queda muy bien junto con el carbono y el cobre de seda,

• y el anillo frontal en PLA de seda-cobre/bronce.

Paneles laterales: Advertencia. En esencia, se trata de una caja acústica totalmente imprimible. Sin embargo, en mi experiencia las superficies impresas tienden a ser muy ligeras y reflejan el sonido sorprendentemente bien y los recintos que construí usando paneles laterales de madera parecen sonar significativamente mejor que los que tienen paneles laterales impresos.

Cableado. Por favor, vea el diagrama de cableado de arriba. Aquí hay una breve introducción al cableado del altavoz (y recuerde que siempre puede utilizar la caja como un altavoz pasivo, lo que omite toda la soldadura). Necesitarás conocimientos básicos de electrónica y soldadura. Asegúrese de que sabe lo que está haciendo (sobre todo cuando se trata de alta tensión). ¡Todo bajo su propio riesgo y sin garantía alguna!

Esto es para la lista de suministros de arriba y puede ser diferente si utiliza diferentes componentes. Conecte la salida del adaptador de alimentación de 12V a la entrada de alimentación (marcada como VCC y GND) en la placa del amplificador MÁS a la pequeña placa LM1117 (VIN y GND)- La salida de 5V (VOUT y GND) de la placa LM1117 se conecta a la entrada de alimentación en la placa BT.

Si (como hago yo) utilizas esto como un único altavoz MONO, puentea la salida L y R que viene de la placa BT (esto es importante, te dará una señal mono, en lugar de medio estéreo). Ahora conecte la salida L/R y GND de la placa BT a la entrada de línea (IN-L o IN-R y GND) del amplificador (si está usando un amplificador estéreo, conéctelo al canal izquierdo o al derecho). Por último, conecte la salida del amplificador (L+ y L- O R+ y R-) al + y al - del altavoz. Pruebe todo esto antes de montarlo en el recinto (esto ayuda mucho a la resolución de problemas).

Teoría. Aquí un poco de teoría: ¿Qué es un altavoz de bocina con carga trasera? Piensa en él como un megáfono o gramófono invertido. Un altavoz de bocina (frontal) utiliza una bocina acústica para aumentar la eficiencia global del elemento conductor (es decir, el sonido que sale por la parte delantera). Un altavoz de bocina con carga trasera hace prácticamente lo mismo. Sin embargo, en este caso la bocina está montada en la parte trasera del altavoz. Por lo tanto, se obtiene la salida directa de la parte delantera del conductor MÁS la de la bocina en la parte trasera. Las frecuencias que se amplifican y lo bien que lo hacen dependen de la cámara de aire, la garganta (la parte estrecha), y de la longitud, el diseño y el diámetro de la bocina. Sobre todo en el caso de los transductores pequeños (y baratos), esto puede mejorar mucho la calidad del sonido.

¡**ESPERO QUE OS GUSTE Y SI OS GUSTA, POR FAVOR, DADLE A ME GUSTA! ¡Gracias!

**Disfruta...
