dispensador automático de pienso para gatos y mascotas

Actualizar versión más gruesa:

A petición de un usuario, he enviado una versión más gruesa (2 mm) de la carcasa.

revisar archivo zip versión más gruesa, al ser más gruesa la concha también hay que imprimir la nueva rampa y la cazoleta para adaptarse a este grosor

https://youtube.com/shorts/uYQcDLJ3aMQ?feature=share

https://youtu.be/jV6W37C9zMc

-- Dispensador automático de comida para gatos o mascotas pequeñas

-- Ampliamente construido y probado

-- ConstrucciÛn f-cil y barata

-- Impresión de todas las piezas sin necesidad de soportes

-- Se puede imprimir en impresoras pequeñas (cama 23,5 x 23,5).

-- -- Nueva versión con pedal para autoservicio de recompensas.

-- Para servomotor genérico de 360° de gran potencia (Ds04-nfc )

-- Micro controlador esp8266 (código Arduino descargable)

-- Panel de control y Menú por Encoder y pantalla lcd 16x2

-- soporta circuito integrado grabador y reproductor de voz (isd1820)

-- llama al gato con tu voz al dispensar la comida

-- Iluminación led de colores RGB

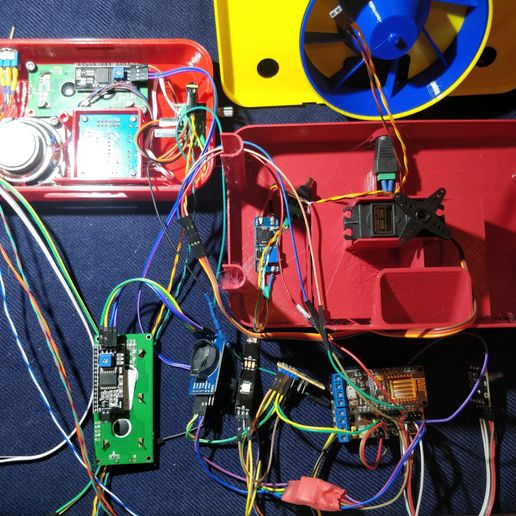

La lista de componentes es esta:

1.- Pantalla LCD 16 caracteres 2 líneas, comunicación I2c.

https://www.aliexpress.com/item/1005006140674321.html

1.- Microcontrolador Nodemcu esp8266 (en un futuro tengo pensado cambiarlo por un esp32 que soporte bluetooth y otras mejoras)

Comprar con base de desarrollo incluida

https://www.aliexpress.com/item/1005005387962637.html

1.- Servomotor de giro continuo modelo Ds04-nfc 360°

https://www.aliexpress.com/item/1005004957081807.html

1.- módulo grabador/reproductor modelo: isd1820

https://www.aliexpress.com/item/1005006147277724.html

1.- Amplificador de audio estéreo digital clase D Pam8403 3w

https://www.aliexpress.com/item/1005006072432732.html

1.- modulo 8 Leds RGB 5050 Ws2812 Neopixel

https://www.aliexpress.com/item/1005002894961481.html

1.- codificador digital ky-040 20 pasos con rosca

https://www.aliexpress.com/item/1005002421597620.html

1.- Adaptador de nivel lógico de 4 canales 3.3V / 5V

https://www.aliexpress.com/item/4000552920569.html

1.- Conector H Dc 5,5 X 2,5 (kit M y F)

https://www.aliexpress.com/item/1005005070970208.html

1.- Módulo Rtc (real time clock) Ds3231 Eeprom de alta precisión 24c32

https://www.aliexpress.com/item/1005004360881565.html

1.- Pila CR 2032

1.- Mini altavoz de ordenador con cable pequeños altavoces estéreo universal

(Se utiliza un altavoz, y el cable con conector macho estéreo de 3,5 para el pedal de la pata )

https://www.aliexpress.com/item/1005005940824805.html

1.-Conector hembra estéreo con tornillo 3,5 Audio (modelo B)

https://www.aliexpress.com/item/1005001681935834.html

1.- 40PIN Jumper Dupont Wire 30CM 40CM Dupont Cable hembra a hembra para Arduino DIY KIT

https://www.aliexpress.com/item/1005004937144019.html

1.- Interruptor táctil de pulsador 12*12*7,3 mm Microinterruptores (para pedal de pata)

https://www.aliexpress.com/item/1005006104063954.html

1.- Tazón de acero inoxidable Pet Feeding Bowl Cat and Dog Food 13Cm de diámetro

https://www.aliexpress.com/item/1005004427452371.html

Por ahora no he hecho un manual de montaje o conexionado pero es bastante intuitivo si tienes un poco de maña en electrónica o algo de experiencia con Arduino, son conexiones básicas.

El código está comentado e indica en qué pines van las conexiones, los comentarios están en español, que es el idioma en el que lo he hecho.

Avísame si tienes alguna duda.

Saludos

Incluyo código Arduino para versión local: Compruebe el archivo zip TopCatV3

-- Filamento PLA

-- Hotend 0.4 mm

-- ninguna pieza requiere soportes

-- cama y hotend según la marca de filamento utilizada (60°C/210°C)

-- Relleno 30% todas las piezas

-- puede requerir algo de lijado
