Conjunto Paramétrico de Construcción del Templo Dórico

Se trata de un conjunto de piezas a partir de las cuales se puede construir una maqueta de un templo griego o romano de orden dórico. Todas las piezas se pueden imprimir fácilmente en un ToM o equivalente, y las partes se pueden unir sin pegamento para crear una estructura completa y estable (como los griegos y los romanos hacían hace miles de años, pero en plástico en lugar de piedra).

Debido a que todas las piezas han sido creadas usando OpenSCAD, infinitas variaciones son posibles. Por ejemplo, con un poco de tiempo sería posible construir un modelo bastante bueno del Partenón.

Los tamaños de las piezas se basan en el diámetro de una columna (el'módulo' de Vitruvius), por lo que en openSCAD hay un único parámetro que se puede utilizar para controlar el tamaño y las proporciones generales. Las proporciones individuales también se pueden modificar según se desee. Los archivos.stl suministrados están más o menos en sintonía con el'rectángulo dorado'. (Nota: No soy historiador de arte y no pretendo que las proporciones o incluso las piezas mismas sean exactamente como deberían ser. Cualquiera con más experiencia que yo es más que bienvenido a sugerir mejoras de cualquier tipo a este diseño.

Aunque lo hice principalmente por diversión y para mejorar mis habilidades en openSCAD, hay más que algunos usos posibles para estas partes en la arquitectura, casa de muñecas, y el modelado de ferrocarril. Las columnas estriadas pueden servir bien para separadores de capas de pastel de boda o cualquier otra cosa que merezca un soporte verdaderamente clásico.

Estas partes también pueden ser útiles en la educación, tanto para el estudio de la proporción en las clases de arte y diseño, como para el estudio del mundo clásico en general.

O, por supuesto, usted podría construir su propio pequeño santuario a su dios o diosa de elección:)

Construyendo el templo:

Se proporciona un conjunto completo de archivos.stl para aquellos que aún no han descubierto el poder de openSCAD. Como está, estos deben imprimir un templo grande que encaje completamente con sólo una pequeña limadura, lijado, etc. También debería ser posible escalar estas piezas a la misma cantidad y crear templos más pequeños o más grandes, aunque todavía tengo que intentarlo. Como es de esperar, se perderían algunos detalles si las piezas se escalaran a un tamaño significativamente menor.

Si desea modificar las proporciones lejos del Rectángulo Dorado aproximado, openSCAD es el billete. Tenga en cuenta que puede hacer esto sin ser un programador o matemático, todas las variables importantes se enumeran en la cabeza de cada archivo y todo lo que tiene que hacer es modificar lo que desee y regenerar el archivo.stl apropiado. (Si aún no lo sabía, openSCAD es un proyecto gratuito y de código abierto. Aunque la interfaz de repuesto puede ser un poco intimidante al principio, es realmente una obra brillante que permite construir cosas increíbles.

Nota: Cada una de las piezas está disponible en uno de los archivos openSCAD como módulo. Debajo de las variables hay una lista de las piezas que usted podría querer crear, todas comentadas con // antes del nombre. Para obtener una pieza específica, elimine los comentarios del módulo que desea crear y déjelos para los demás. Luego renderizar la pieza (F6) y exportarla como un archivo.stl para su impresión.

Cómo construir:

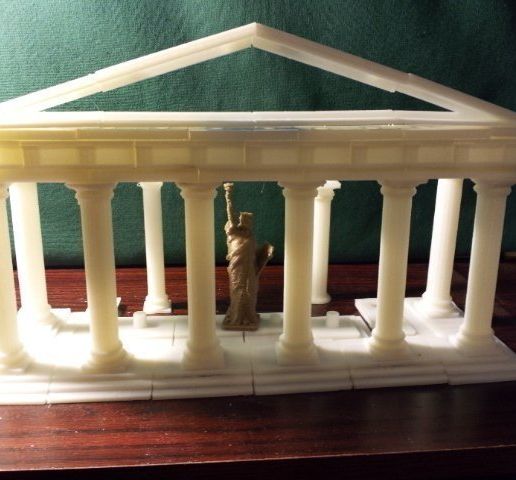

Decide qué tipo de templo quieres. Por ejemplo, el templo completo más pequeño sería 3x3 y requeriría 8 columnas, mientras que el Partenón sería 8 por 17 y requeriría al menos 46 (¡y mucho plástico!). Los archivos.stl provistos con seis columnas en el frente harían un templo completo de aproximadamente 30 cm de ancho.

El templo se construye de abajo hacia arriba. Hay dos tipos de muebles bajos, rectos y de esquina. Cada uno de ellos tiene un post que coincidirá con una columna. El número de pasos puede ser manipulado a través de un parámetro en openSCAD si se desea más o menos de dos. No se proporciona ningún piso interior, pero el interior de los escalones tiene soportes para que la mayoría de los materiales de láminas planas puedan ser cortados a medida y colocados en su interior.

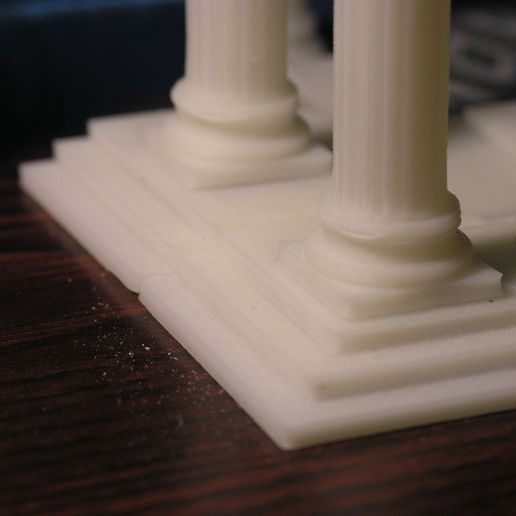

Las columnas son las siguientes. Los archivos.stl suministrados se imprimen mejor con el capitol como una pieza separada que prensa encaja en la parte superior. Si está haciendo columnas más pequeñas a través de los archivos openSCAD, también puede unir los capiteles a las partes base y central e imprimir como uno solo. Esto debería funcionar sin problemas si desea columnas sin ábaco (placa cuadrada superior). Es posible que experimente problemas menores de salientes al imprimir el ábaco como parte de una columna, por lo que algunas pruebas podrían ser una buena idea.

El número de flautas en una columna puede ser variado; los archivos.stl suministrados tienen el 20 que era algo así como un estándar para la arquitectura griega. Estos comenzarán a desaparecer si reduce la escala de las columnas, por lo que para un templo menos alto es posible que desee disminuir el número a través de la variable openSCAD. También puede aumentar un poco el diámetro de la flauta para hacerla más propensa a imprimir bien.

Las columnas se pueden imprimir sin bases para ajustarse a la práctica griega típica, aunque puede ser necesario utilizar una balsa para evitar los problemas que a veces surgen de la impresión de objetos altos y estrechos.

Nótese que las columnas actuales carecen de entassis, la sutil curva de adelgazamiento de abajo hacia arriba que ayuda a hacer estas estructuras tan hermosas. Tengo la intención de añadir esto a las columnas, pero aún no he encontrado una forma en openSCAD para hacerlo sin estropearlo. (sugerencias bienvenidas:)

Por encima de las columnas se encuentran los arquitrabes (las vigas que conectan los capiteles de las columnas). De nuevo hay versiones rectas y esquineras; todas tienen postes para encajar en la parte superior de las columnas, y agujeros para acoplarse con los freizes de arriba.

Los frisos tienen los triglyphs apropiados (que pueden ser manipulados en el código openSCAD), y también vienen en versiones rectas y esquineras. Se proporcionan pequeñas clavijas para presionar a través de la parte inferior de los frisos y dentro de los arquitrabes.

(Para los nerds de la arquitectura antigua, el "conflicto de las esquinas dóricas" se resuelve moviendo los triglyphs hacia adentro para que se centren sobre las columnas de las esquinas, según Vitruvio. Cuando tengo tiempo, también puedo hacer frisos con las otras soluciones.)

Encima de los frisos están las piezas de la cornisa. Hay tres variedades de estos, que se encajan en la parte superior de los frisos.

Por último, el frontón se construye con piezas de remate y de centro para cada lado de la fachada del templo, con placas para unir las tapas angulares que soportarían un techo (no suministradas, pero fácilmente hechas con cualquier tipo de material de lámina plana.) Es posible que desee pegar los frontones aunque deje el resto de las piezas sin pegar, la estructura de la tapa es grande y más bien débil en comparación con el resto (de nuevo, no muy diferente a muchos de los templos reales donde se encuentran las paredes mientras que el techo hace mucho tiempo que se cayó).

Las patillas más pequeñas podrían no necesitar las piezas centrales, usted podría ajustar el ancho de las piezas finales del frontón sólo para unirlas en el centro si se pueden imprimir en su máquina.

Disfrute!

Nota: se trata de un Work in Progress, ya que aún queda trabajo de limpieza por hacer, especialmente en los frontones, que no tienen un buen método para unirse al resto de la estructura, y también carece de tímpano (cualquier escultor en ciernes que quiera hacer los mármoles de Elgin en miniatura...).

Además, los archivos openSCAD siguen siendo bastante aproximados en términos de consistencia de nombres de variables, comentarios y organización general. Espero hacerlos lo más accesibles posible mientras trabajo en ellos en el futuro.
