小型微履带轴向 scx24 厢式拖车

广告
分享
添加到
Make
?
创作质量： 5/5 （1 投票）
适印性、功能性、清晰度等方面的成员评估
许可证
三维设计格式
26 文件 （STL） 关闭
  • rim trailer 3 inner.STL 34.0 × 33.628362 × 5.0 mm
  • rim trailer 3 outer.STL 34.0 × 33.628362 × 6.389998 mm
  • trailer C10 bequille.STL 3.899999000000001 × 24.044128 × 26.08964499999999 mm
  • trailer C10 butée crochet.STL 3.599586000000002 × 3.5997919999999795 × 1.3999939999999924 mm
  • trailer C10 crochet.STL 3.1462469999999954 × 8.39982599999999 × 26.19894400000001 mm
  • trailer C10 feu AR.STL 4.999995999999999 × 10.0 × 2.0 mm
  • trailer C10 jonction crochet x2.STL 4.699997000000003 × 2.0 × 12.697936999999996 mm
  • trailer C10 support crochet.STL 8.899948000000002 × 4.0 × 10.266661999999997 mm
  • trailer C10 van axle.STL 8.213408999999999 × 73.99999199999999 × 9.518898 mm
  • trailer C10 van chassis 2 axles v3.STL 5.0 × 103.200004 × 183.5 mm
  • trailer C10 van leaf spring central support x4.STL 7.1991040000000055 × 3.800003000000004 × 8.400001000000003 mm
  • trailer C10 van leaf spring left.STL 11.653374000000014 × 9.199996999999996 × 51.273571 mm
  • trailer C10 van leaf spring reinforcement x4.STL 5.176474999999996 × 9.199996999999996 × 8.869025999999991 mm
  • trailer C10 van leaf spring right.STL 11.653374000000014 × 9.200012000000015 × 51.273571 mm
  • trailer C10 van mud shield long 2.STL 18.899986 × 17.200012000000015 × 85.59999499999999 mm
  • trailer C10 van panel front .STL 95.0 × 29.15301500000001 × 2.199996999999996 mm
  • trailer C10 van panel front side x2 .STL 95.0 × 18.223494999999986 × 19.186020000000013 mm
  • trailer C10 van panel ground .STL 1.8000030000000038 × 61.199996999999996 × 164.81210399999998 mm
  • trailer C10 van panel rear door .STL 72.0 × 60.699996999999996 × 6.199997000000001 mm
  • trailer C10 van panel side left .STL 95.0 × 2.2000119999999868 × 151.826078 mm
  • trailer C10 van panel side right .STL 95.0 × 2.199996999999996 × 151.826078 mm
  • trailer C10 van rear reinforcement.STL 79.768249 × 103.19998199999998 × 1.9999999999999996 mm
  • trailer C10 van roof.STL 15.000015000000019 × 65.60000599999998 × 167.012103 mm
  • trailer C10 van under fixture.STL 4.399979000000002 × 8.485289999999992 × 8.485280000000001 mm
  • voile extérieur trailer 2.STL 24.0 × 23.997314000000003 × 6.389998 mm
  • voile intérieur trailer 2.STL 24.0 × 23.997314000000003 × 6.009999 mm

了解关于格式的更多信息
最后更新
出版日期
设计编号 564995
设计者 lulu3Dbuilder
lulu3Dbuilder

lulu3Dbuilder

认证账户
这个设计有问题吗? 报告问题

3D 打印机文件信息

3D 模型描述

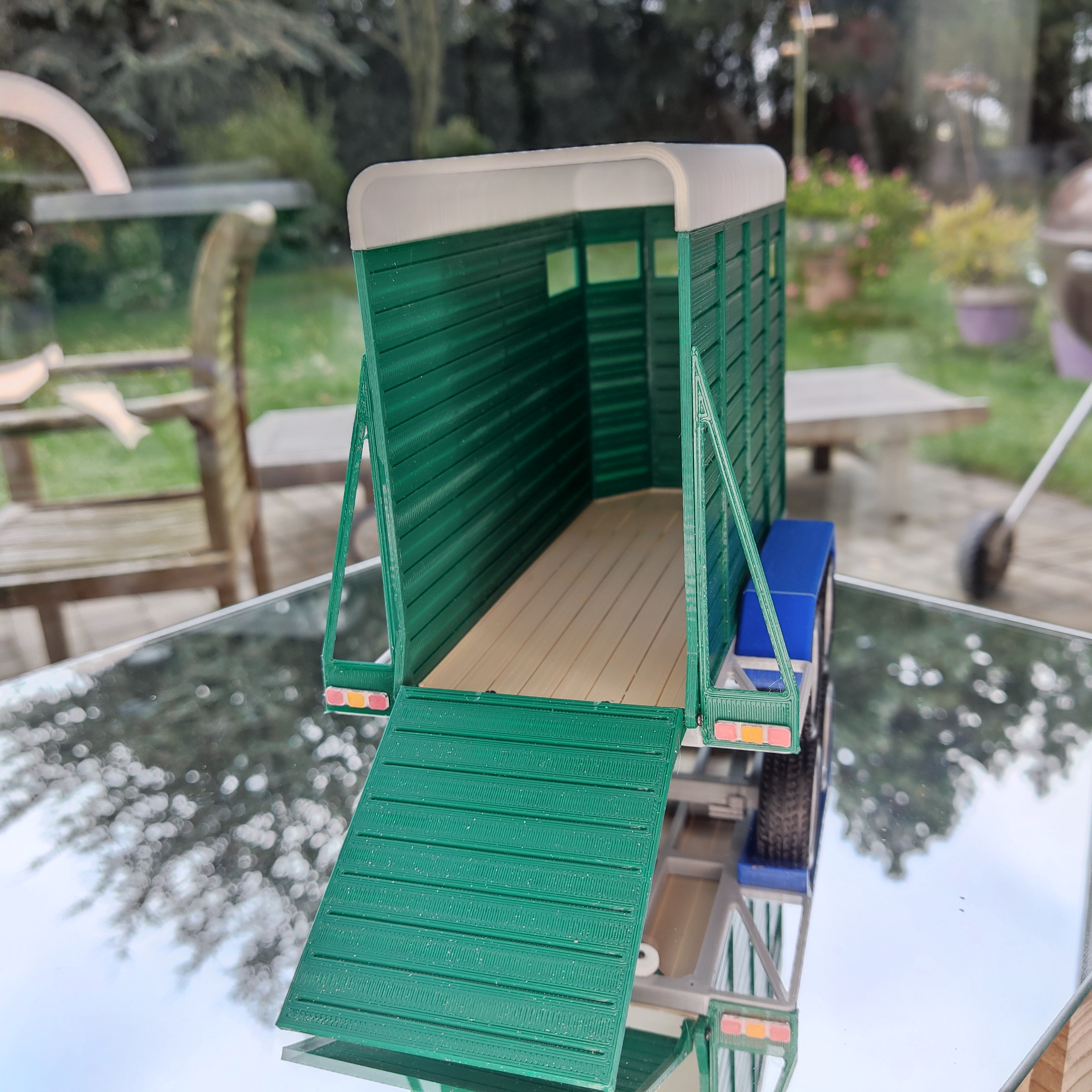

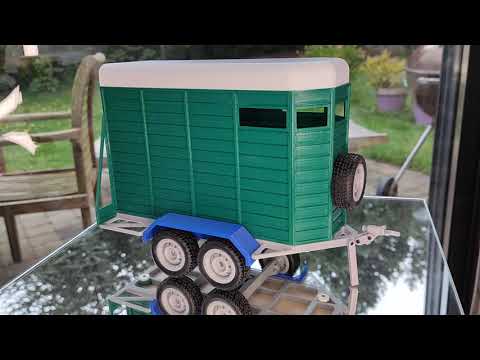

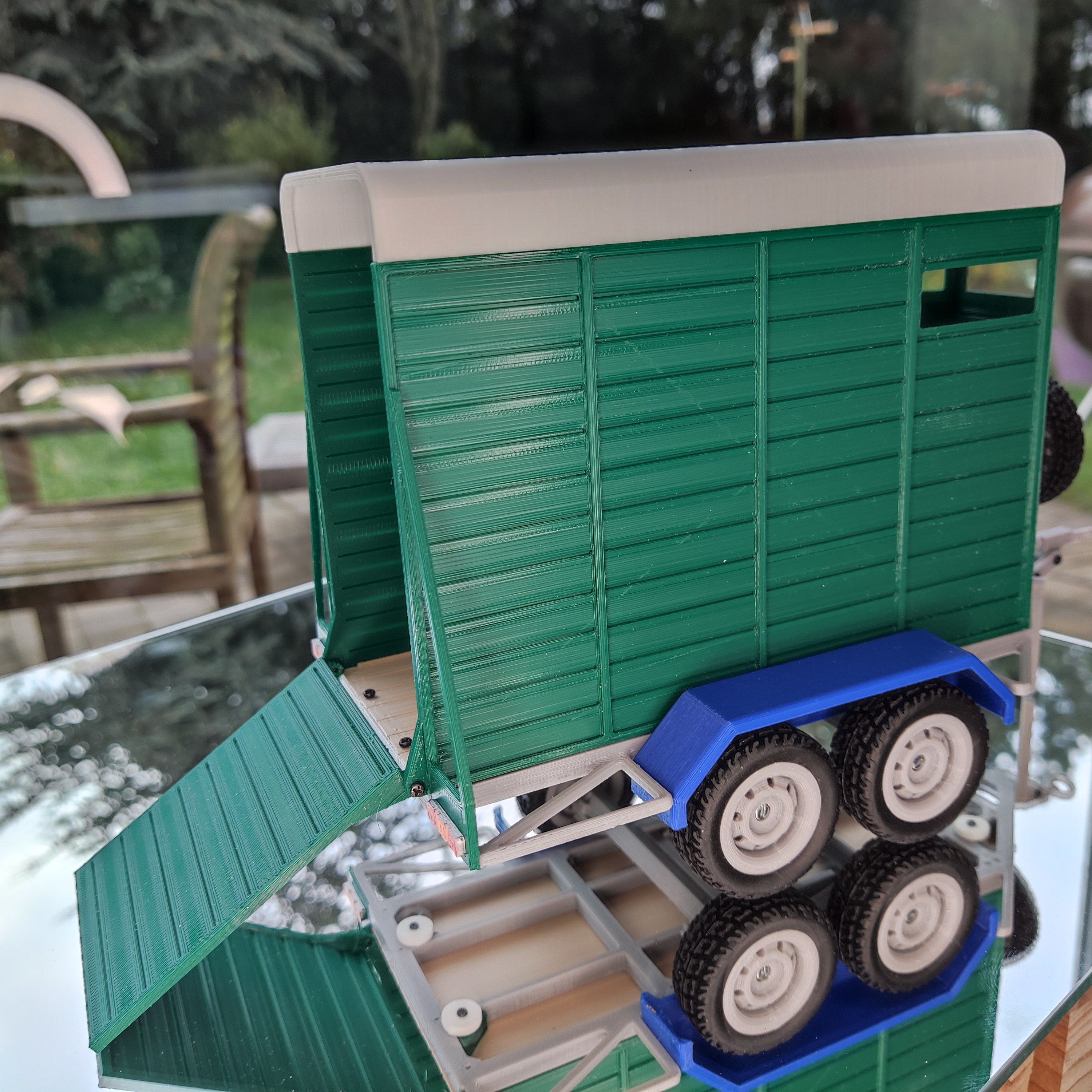

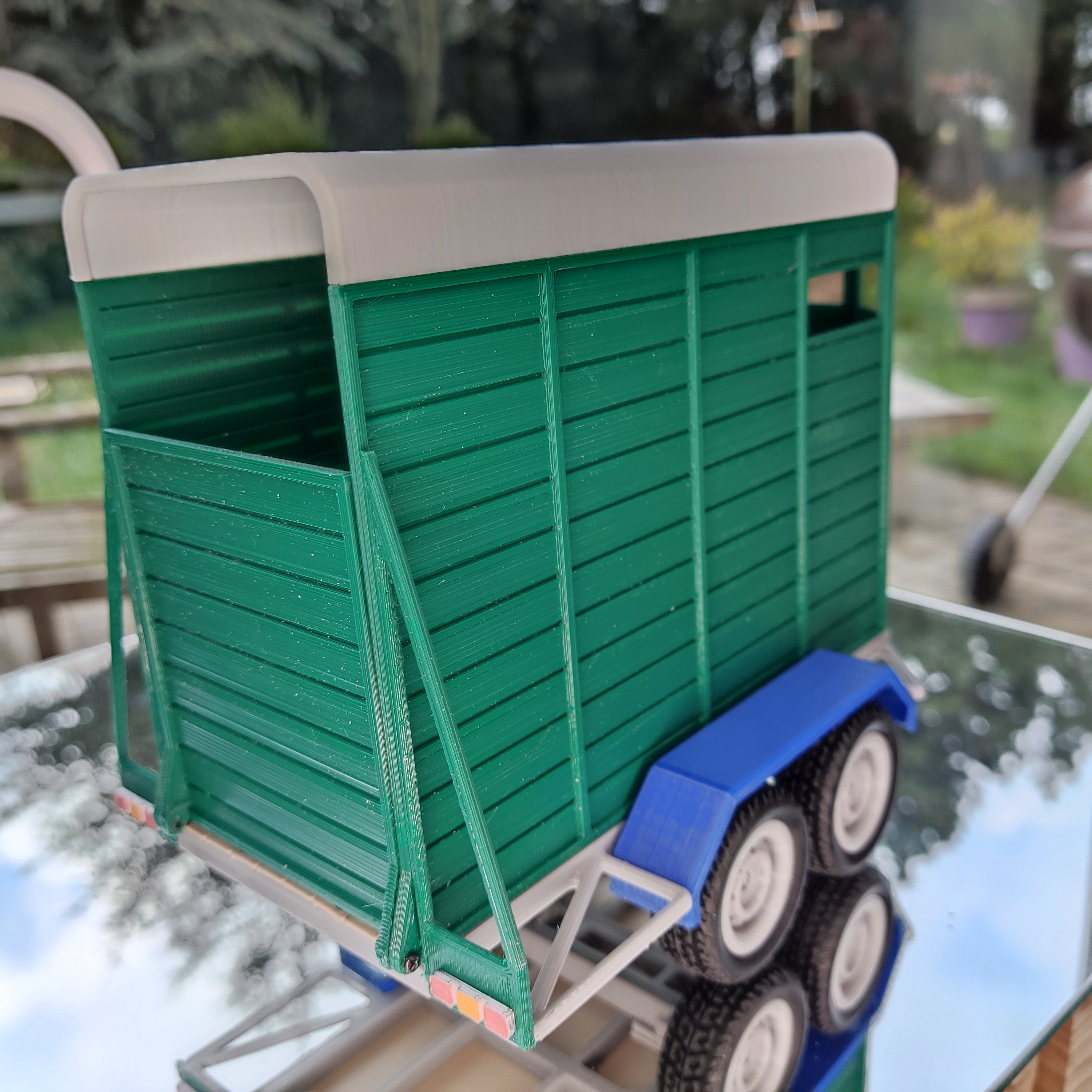

我用我的 Axial SCX10 C10 或吉普车型牵引这辆拖车。
底盘有 2 个板簧，中间铰接，两端各支撑一个车轴。它具有一定的越野能力。
它具有一定的越野能力。

吊环的设计适用于北约式铰链，您可以在其他出版物上找到专门为 SCX24 底盘准备的北约式铰链。
吊环可以调节，适用于大多数小型履带车。您可以根据自己的车型进行调整，然后粘合不同的部件，或者任其调整。在最后一种情况下，您有时需要拧紧螺丝。

拧螺丝时，您需要一些直径为 1.4 毫米的螺丝，您可以在 Ebay 上找到，还需要 2 个 M2 螺丝用于车轮。

轮胎为 35 毫米：

轮胎为 35 毫米：Wltoys 1/24 RC ref A242-01

https://www.ebay.fr/itm/Wltoys-1-24-RC-Car-A242-Spare-Parts-4Pcs-Tires-A242-01/172428879402?ssPageName=STRK%3AMEBIDX%3AIT

在打印时，部件并不总是正确地位于床面上，您必须选择您喜欢的方式来打印部件，并在切片机软件中将正确的面放在床面上。

2021 年 12 月
新轮胎，因为以前的轮胎似乎已经没有了
2.5 x 38 毫米车轮或 3 x 38 毫米车轮。

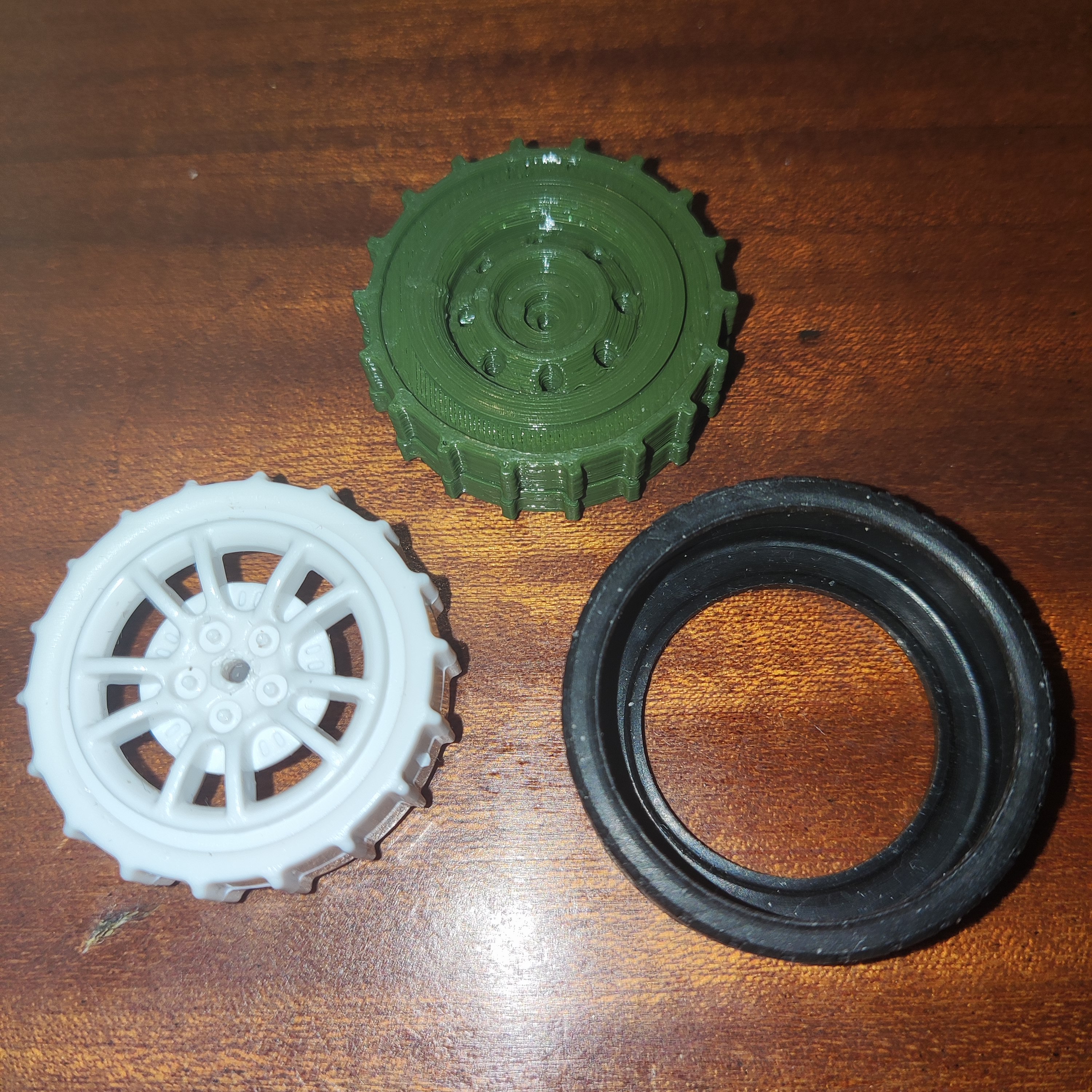

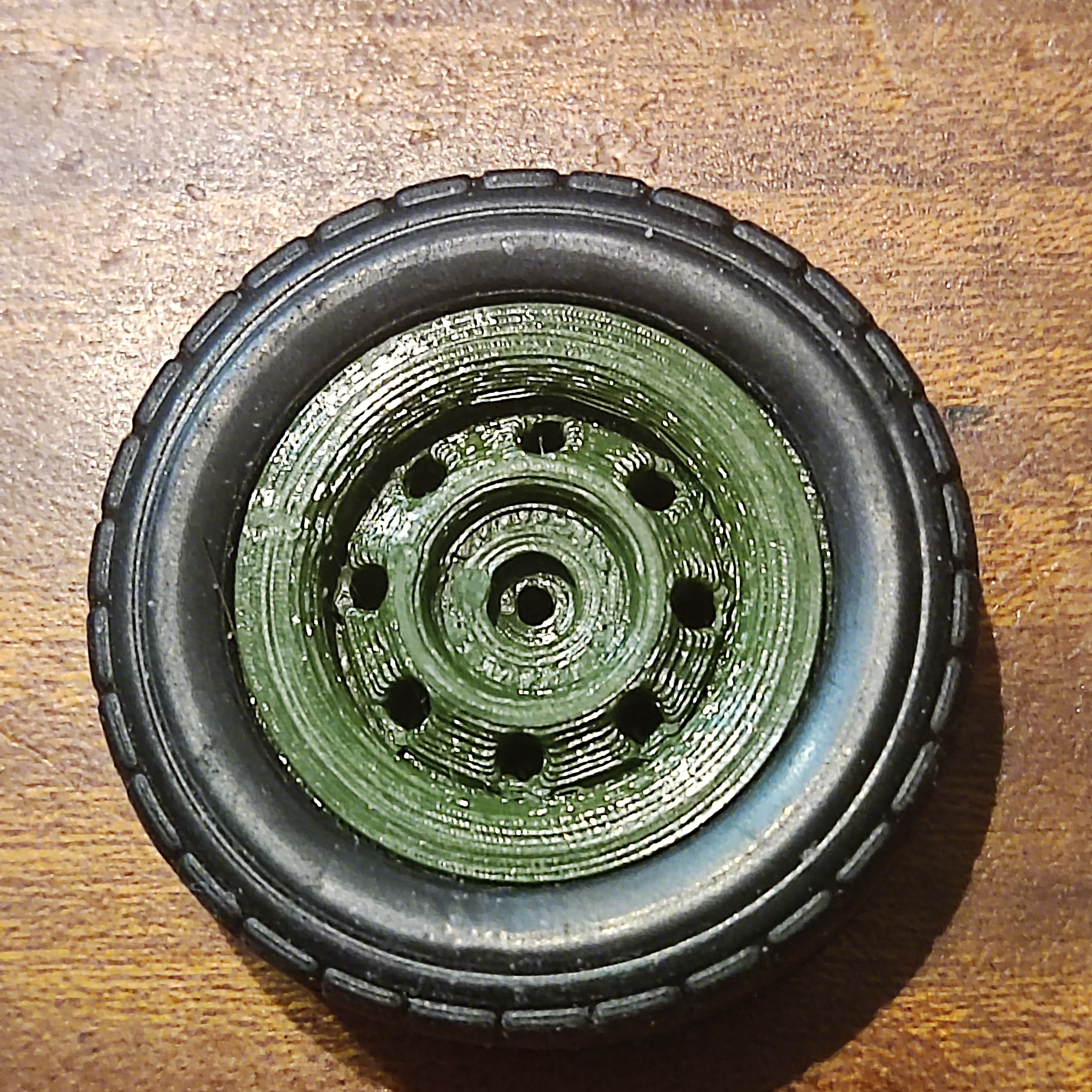

轮胎将从轮辋上拆下，安装到打印出来的轮辋上
新轮辋文件集 轮辋拖车 3 内外

https://www.ebay.fr/itm/265356270308?var=565195318647
或在 aliexpress
https://fr.aliexpress.com/item/1005003509430073.html?spm=a2g0o.9042311.0.0.2d966c37K8sP9N

.https://youtu.be/NOSwFSMgCSs

3D 打印设置

喷嘴 220°C
床面 60°C
车顶必须在没有后部支撑的情况下印刷到床面上。
侧面与床面的内部部分一起印刷。
